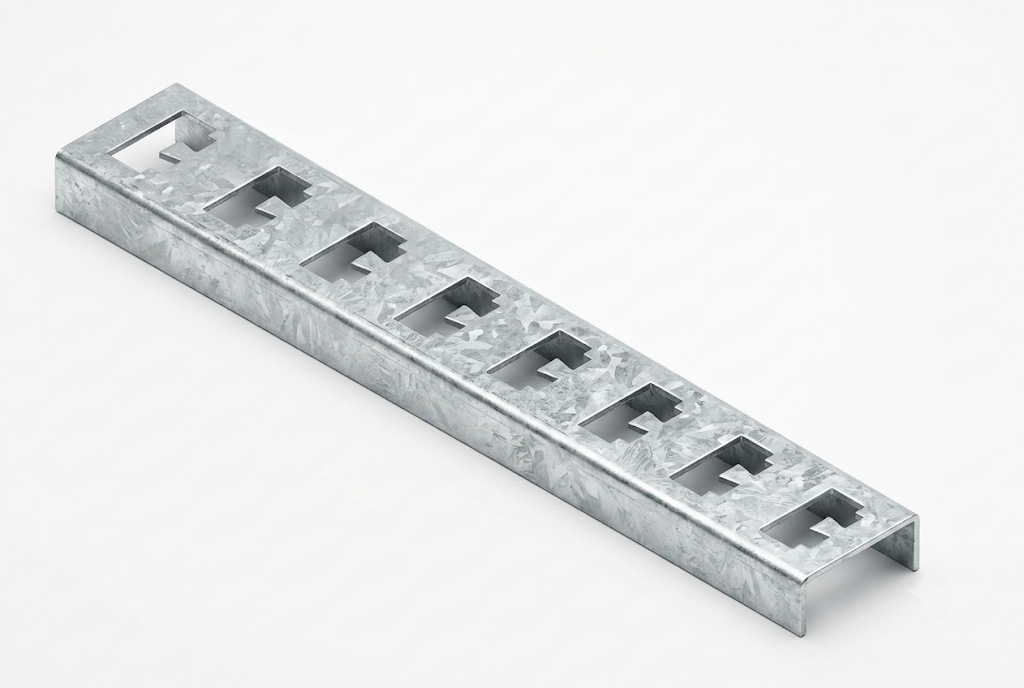

Кабельные стойки К1150-1155
Кабельные стойки К1150-1155 предназначены для организации многоуровневой кабельной трассы, установки на них кабельных полок К1160-К1163. Стойки крепятся к строительным конструкциям сваркой или пристрелкой с применением скоб К1157.
Мы производим нестандартные размеры лотков и консолей по вашим чертежам. Типовые размеры представлены ниже. Для заказа нестандартных параметров звоните: +7 (8453) 66-20-58
| Тип | L, мм | S, мм | Число отверстий для установки полок | Масса, кг, не более | Артикул |
|---|---|---|---|---|---|
| К1150 | 400 | 1,5 | 8 | 0,50 | К115040015 |
| К1151 | 600 | 1,5 | 12 | 0,75 | К115160015 |
| К1152 | 800 | 1,5 | 16 | 1,00 | К115280015 |
| К1153 | 1200 | 1,5 | 24 | 1,50 | К1153120015 |
| К1154 | 1800 | 1,5 | 36 | 2,25 | К1154180015 |
| К1155 | 2200 | 1,5 | 44 | 2,75 | К1155220015 |
| К1150 | 400 | 2 | 8 | 0,65 | К115040020 |
| К1151 | 600 | 2 | 12 | 0,98 | К115160020 |
| К1152 | 800 | 2 | 16 | 1,31 | К115280020 |
| К1153 | 1200 | 2 | 24 | 1,96 | К1153120020 |
| К1154 | 1800 | 2 | 36 | 2,94 | К1154180020 |
| К1155 | 2200 | 2 | 44 | 3,59 | К1155220020 |
| К1150 | 400 | 2,5 | 8 | 0,80 | К115040025 |
| К1151 | 600 | 2,5 | 12 | 1,20 | К115160025 |
| К1152 | 800 | 2,5 | 16 | 1,60 | К115280025 |
| К1153 | 1200 | 2,5 | 24 | 2,40 | К1153120025 |
| К1154 | 1800 | 2,5 | 36 | 3,60 | К1154180025 |
| К1155 | 2200 | 2,5 | 44 | 4,40 | К1155220025 |
| Наименование значений | Толщина | металла | |
|---|---|---|---|
| 1,5мм | 2мм | 2,5мм | |
| Момент сопротивления Wx см3 | 0,52 | 0,71 | 0,86 |
| Момент сопротивления Wy см3 | 2,73 | 3,9 | 4,5 |
| Момент инерции Ix см4 | 0,9 | 1,37 | 1,6 |
| Момент инерции Iy см4 | 8,2 | 11,68 | 13,5 |
Подберем всю продукцию по вашей смете.
Инструкция по монтажу предоставляется по запросу.
Сертификаты и паспорта качества для данного товара не загружены.
