Консоль опорная KK
Консоли опорные КК предназначены для установки в U-образных профилях типа SK и прокладки на них проводов, кабелей, лотков и коробов.
Мы производим нестандартные размеры лотков и консолей по вашим чертежам. Типовые размеры представлены ниже. Для заказа нестандартных параметров звоните: +7 (8453) 66-20-58

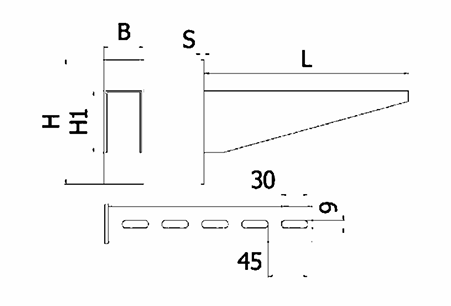

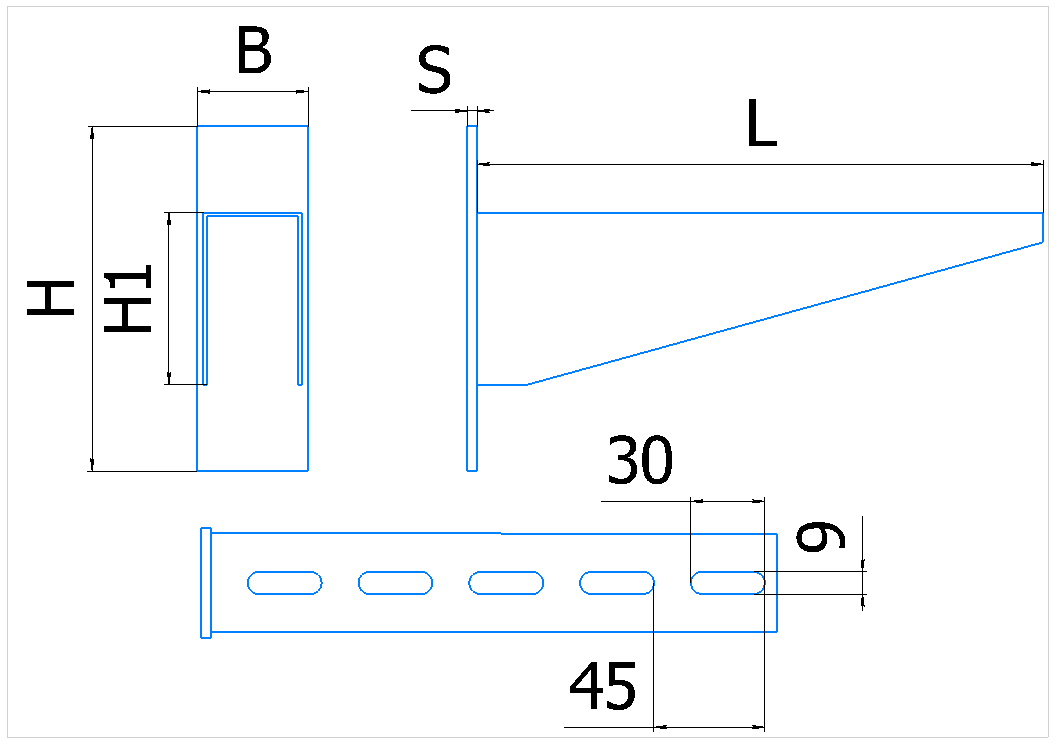

| Тип изделия | L, мм | S, мм | Н1, мм | S1, мм | B, мм | H, мм | Масса, кг, не более | БРН, кН | Артикул |
|---|---|---|---|---|---|---|---|---|---|
| КК1,5 100 | 130 | 1,5 | 70 | 4 | 50 | 140 | 0,36 | 2,9 | KK10015 |
| КК1,5 150 | 180 | 1,5 | 70 | 4 | 50 | 140 | 0,43 | 2,6 | KK15015 |
| КК1,5 200 | 230 | 1,5 | 70 | 4 | 50 | 140 | 0,49 | 2,3 | KK20015 |
| КК1,5 250 | 280 | 1,5 | 70 | 4 | 50 | 140 | 0,55 | 2,1 | KK25015 |
| КК1,5 300 | 330 | 1,5 | 70 | 4 | 50 | 140 | 0,62 | 1,7 | KK30015 |
| КК1,5 350 | 380 | 1,5 | 70 | 4 | 50 | 140 | 0,68 | 1,5 | KK35015 |
| КК1,5 400 | 430 | 1,5 | 90 | 4 | 50 | 140 | 0,86 | 1,4 | KK40015 |
| КК1,5 500 | 480 | 1,5 | 90 | 4 | 50 | 140 | 0,94 | 1,2 | KK45015 |
| КК1,5 500 | 530 | 1,5 | 90 | 4 | 50 | 140 | 1,02 | 1,2 | KK50015 |
| КК1,5 550 | 580 | 1,5 | 90 | 4 | 50 | 140 | 1,10 | 1,1 | KK55015 |
| КК1,5 600 | 630 | 1,5 | 90 | 4 | 50 | 140 | 1,17 | 1 | KK60015 |
| КК1,5 650 | 680 | 1,5 | 90 | 4 | 50 | 140 | 1,25 | 0,9 | KK65015 |
| КK2 100 | 130 | 2 | 70 | 4 | 50 | 140 | 0,42 | 3,9 | KK10020 |
| КK2 150 | 180 | 2 | 70 | 4 | 50 | 140 | 0,50 | 3,5 | KK15020 |
| КK2 200 | 230 | 2 | 70 | 4 | 50 | 140 | 0,59 | 3,1 | KK20020 |
| КK2 250 | 280 | 2 | 70 | 4 | 50 | 140 | 0,67 | 2,7 | KK25020 |
| КK2 300 | 330 | 2 | 70 | 4 | 50 | 140 | 0,75 | 2,3 | KK30020 |
| КK2 350 | 380 | 2 | 70 | 4 | 50 | 140 | 0,84 | 2 | KK35020 |
| КK2 400 | 430 | 2 | 90 | 4 | 50 | 140 | 1,08 | 1,9 | KK40020 |
| КK2 500 | 480 | 2 | 90 | 4 | 50 | 140 | 1,19 | 1,6 | KK45020 |
| КK2 500 | 530 | 2 | 90 | 4 | 50 | 140 | 1,29 | 1,5 | KK50020 |
| КK2 550 | 580 | 2 | 90 | 4 | 50 | 140 | 1,39 | 1,4 | KK55020 |
| КK2 600 | 630 | 2 | 90 | 4 | 50 | 140 | 1,50 | 1,3 | KK60020 |
| КК2 650 | 680 | 2 | 90 | 4 | 50 | 140 | 1,60 | 1,2 | KK65020 |
| КK2,5 100 | 130 | 2,5 | 70 | 4 | 50 | 140 | 0,53 | 5,4 | KK10025 |
| КK2,5 150 | 180 | 2,5 | 70 | 4 | 50 | 140 | 0,64 | 5 | KK15025 |
| КK2,5 200 | 230 | 2,5 | 70 | 4 | 50 | 140 | 0,75 | 4,4 | KK20025 |
| КK2,5 250 | 280 | 2,5 | 70 | 4 | 50 | 140 | 0,86 | 4 | KK25025 |
| КK2,5 300 | 330 | 2,5 | 70 | 4 | 50 | 140 | 0,97 | 3,5 | KK30025 |
| КK2,5 350 | 380 | 2,5 | 70 | 4 | 50 | 140 | 1,08 | 3 | KK35025 |
| КK2,5 400 | 430 | 2,5 | 90 | 4 | 50 | 140 | 1,39 | 2,7 | KK40025 |
| КK2,5 500 | 480 | 2,5 | 90 | 4 | 50 | 140 | 1,53 | 2,5 | KK45025 |
| КK2,5 500 | 530 | 2,5 | 90 | 4 | 50 | 140 | 1,66 | 2,1 | KK50025 |
| КK2,5 550 | 580 | 2,5 | 90 | 4 | 50 | 140 | 1,79 | 1,7 | KK55025 |
| КK2,5 600 | 630 | 2,5 | 90 | 4 | 50 | 140 | 1,93 | 1,6 | KK60025 |
| КК2,5 650 | 680 | 2,5 | 90 | 4 | 50 | 140 | 2,06 | 1,5 | KK65025 |
Опорные консоли КК для U-образных профилей SK
Консоли КК предназначены для быстрого и надежного крепления кабельных лотков, коробов и пучков проводов к вертикальным несущим профилям типа SK 41×41. Изготовлены из горячеоцинкованной стали, обеспечивают высокую механическую прочность и устойчивость к коррозии.
Назначение и область применения
Опорные консоли серии КК разработаны для монтажа в U-образные перфорированные профили SK (ширина полки 41 мм) и служат жесткой опорой для элементов кабеленесущих систем. Применяются при строительстве и реконструкции:
- Электрощитовых и серверных — для организации вертикальных кабельных трасс;
- Производственных цехов и складских комплексов — для прокладки силовых линий;
- Объектов с высокими требованиями к пожарной безопасности — благодаря стальной конструкции без горючих материалов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип профиля | U-образный SK (совместимость с 41×41 мм) |
| Материал | Сталь оцинкованная (ГОСТ 14918-80) |
| Толщина металла (S) | 1,5 / 2,0 / 2,5 мм (в зависимости от исполнения) |
| Длина консоли (L) | от 130 до 680 мм |
| Допустимая нагрузка (БРН) | от 0,9 до 5,4 кН в зависимости от типоразмера |
| Диапазон температур | от –60°C до +120°C |
| Покрытие | горячее цинкование (слой 40–60 мкм) |
| Масса | от 0,36 до 2,06 кг в зависимости от типоразмера |
Ключевые преимущества консолей КК
- Три варианта толщины стали (1,5 / 2,0 / 2,5 мм) — подбор оптимальной несущей способности под конкретную задачу;
- Широкий размерный ряд — длина консоли от 130 до 680 мм с шагом 50 мм;
- Высокая коррозионная стойкость благодаря горячему цинкованию;
- Быстрый монтаж — установка в профиль SK без сварки и дополнительной доработки;
- Универсальность — подходят для прокладки кабелей, лотков и коробов.
Часто задаваемые вопросы
Какую нагрузку выдерживает консоль КК?
В зависимости от выбранной толщины металла и длины консоли допустимая нагрузка (БРН) составляет от 0,9 до 5,4 кН. Для максимальных нагрузок рекомендуем выбирать исполнение с толщиной 2,5 мм и минимальной длиной.
Можно ли устанавливать консоли КК на улице?
Да, благодаря горячему цинкованию с толщиной слоя 40–60 мкм они устойчивы к атмосферным осадкам, перепадам температур и агрессивным средам.
Подходят ли консоли для монтажа тяжелых лотков?
Да, конструкция рассчитана на установку металлических лотков и коробов. Выбирайте типоразмер с толщиной металла 2,0 или 2,5 мм для повышенной жесткости.
Как подобрать нужный типоразмер?
В артикуле зашифрованы основные параметры: например, КК2 300 — консоль с толщиной металла 2,0 мм и длиной 330 мм (L). Полная размерная сетка представлена в прайс-листе.
Подберем всю продукцию по вашей смете.
Инструкция по монтажу предоставляется по запросу.
