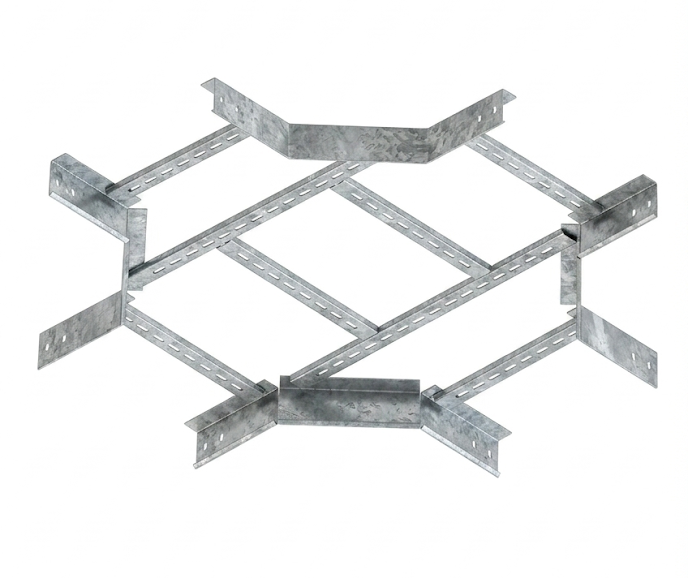

Лоток крестообразного типа НЛ - К
Лоток крестообразного типа НЛ-К применяется для создания разветвления кабельной трассы в горизонтальной плоскости на четыре направления. Соединители SL входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.
Мы производим нестандартные размеры лотков и консолей по вашим чертежам. Типовые размеры представлены ниже. Для заказа нестандартных параметров звоните: +7 (8453) 66-20-58
| Тип изделия | L, мм | S, мм | В, мм | Н, мм | S1, мм | Количество перемычек | Масса, кг, не более | Артикул |
|---|---|---|---|---|---|---|---|---|
| НЛ5-К | 790 | 1,2 | 50 | 24 | 1 | 4+4 | 1,73 | НЛ5К9012248 |
| НЛ10-К | 840 | 1,2 | 100 | 24 | 1 | 4+4 | 2,36 | НЛ10К9012248 |
| НЛ20-К | 940 | 1,2 | 200 | 50 | 1 | 4+4 | 3,27 | НЛ20К9012508 |
| НЛ30-К | 1040 | 1,2 | 300 | 50 | 1 | 4+4 | 3,65 | НЛ30К9012508 |
| НЛ40-К | 1140 | 1,2 | 400 | 50 | 1 | 4+4 | 4,02 | НЛ40К9012508 |
| НЛ50-К | 1240 | 1,2 | 500 | 50 | 1 | 4+4 | 4,4 | НЛ50К9012508 |
| НЛ60-К | 1340 | 1,2 | 600 | 50 | 1 | 4+4 | 4,78 | НЛ60К9012508 |
| НЛ5-К | 790 | 1,5 | 50 | 24 | 1 | 4+4 | 2,16 | НЛ5К9015248 |
| НЛ10-К | 840 | 1,5 | 100 | 24 | 1 | 4+4 | 2,95 | НЛ10К9015248 |
| НЛ20-К | 940 | 1,5 | 200 | 50 | 1 | 4+4 | 4,09 | НЛ20К9015508 |
| НЛ30-К | 1040 | 1,5 | 300 | 50 | 1 | 4+4 | 4,56 | НЛ30К9015508 |
| НЛ40-К | 1140 | 1,5 | 400 | 50 | 1 | 4+4 | 5,03 | НЛ40К9015508 |
| НЛ50-К | 1240 | 1,5 | 500 | 50 | 1 | 4+4 | 5,5 | НЛ50К9015508 |
| НЛ60-К | 1340 | 1,5 | 600 | 50 | 1 | 4+4 | 5,97 | НЛ60К9015508 |
Детальное описание для данного товара готовится.
Подберем всю продукцию по вашей смете.
Инструкция по монтажу предоставляется по запросу.
Сертификаты и паспорта качества для данного товара не загружены.
