Лотки монтажные неперфорированные

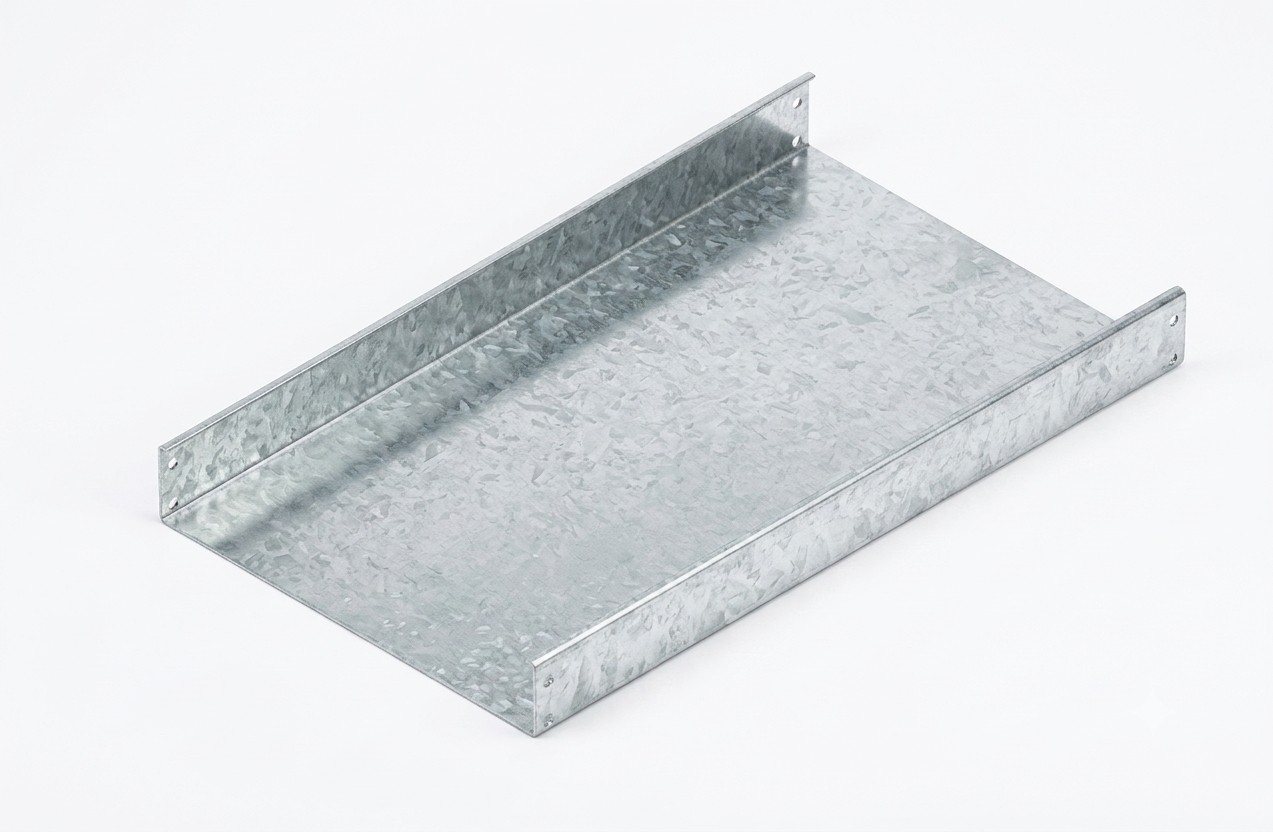

Лоток прямой неперфорированный LMG
чертёж
Лоток прямой неперфорированный применяется для прокладки прямых участков кабельных трасс для прокладки кабелей, проводов и т.д. Соединители СЛ входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.
Лоток прямой неперфорированный LMG с высотой борта 50 мм
| Тип изделия | L, мм | S, мм | B, мм | H, мм | Масса, кг не более | Артикул |
|---|---|---|---|---|---|---|
| LMG 50x50-2 | 2000 | 0,8 | 50 | 50 | 2,21 | LMG2055008 |
| LMG 50x50-2,5 | 2500 | 0,8 | 50 | 50 | 2,74 | LMG2555008 |
| LMG 50x50-3 | 3000 | 0,8 | 50 | 50 | 3,27 | LMG3055008 |
| LMG 50x50-2 | 2000 | 1 | 50 | 50 | 2,76 | LMG2055010 |
| LMG 50x50-2,5 | 2500 | 1 | 50 | 50 | 3,42 | LMG2555010 |
| LMG 50x50-3 | 3000 | 1 | 50 | 50 | 4,09 | LMG3055010 |
| LMG 100x50-2 | 2000 | 0,8 | 100 | 50 | 2,83 | LMG20105008 |
| LMG 100x50-2,5 | 2500 | 0,8 | 100 | 50 | 3,52 | LMG25105008 |
| LMG 100x50-3 | 3000 | 0,8 | 100 | 50 | 4,22 | LMG30105008 |
| LMG 100x50-2 | 2000 | 1 | 100 | 50 | 3,54 | LMG20105010 |
| LMG 100x50-2,5 | 2500 | 1 | 100 | 50 | 4,41 | LMG25105010 |
| LMG 100x50-3 | 3000 | 1 | 100 | 50 | 5,27 | LMG30105010 |
| LMG 100x50-2 | 2000 | 1,2 | 100 | 50 | 4,25 | LMG20105012 |
| LMG 100x50-2,5 | 2500 | 1,2 | 100 | 50 | 5,29 | LMG25105012 |
| LMG 100x50-3 | 3000 | 1,2 | 100 | 50 | 6,32 | LMG30105012 |
| LMG 150x50-2 | 2000 | 1 | 150 | 50 | 4,33 | LMG20155010 |
| LMG 150x50-2,5 | 2500 | 1 | 150 | 50 | 5,39 | LMG25155010 |
| LMG 150x50-3 | 3000 | 1 | 150 | 50 | 6,45 | LMG30155010 |
| LMG 200x50-2 | 2000 | 1 | 200 | 50 | 5,11 | LMG20205010 |
| LMG 200x50-2,5 | 2500 | 1 | 200 | 50 | 6,37 | LMG25205010 |
| LMG 200x50-3 | 3000 | 1 | 200 | 50 | 7,62 | LMG30205010 |
| LMG 200x50-2 | 2000 | 1,2 | 200 | 50 | 6,13 | LMG20205012 |
| LMG 200x50-2,5 | 2500 | 1,2 | 200 | 50 | 7,64 | LMG25205012 |
| LMG 200x50-3 | 3000 | 1,2 | 200 | 50 | 9,15 | LMG30205012 |
| LMG 200x50-2 | 2000 | 1,5 | 200 | 50 | 7,67 | LMG20205015 |
| LMG 200x50-2,5 | 2500 | 1,5 | 200 | 50 | 9,55 | LMG25205015 |
| LMG 200x50-3 | 3000 | 1,5 | 200 | 50 | 11,44 | LMG30205015 |
| LMG 250x50-2 | 2000 | 1,2 | 250 | 50 | 7,08 | LMG20255012 |
| LMG 250x50-2,5 | 2500 | 1,2 | 250 | 50 | 8,82 | LMG25255012 |
| LMG 250x50-3 | 3000 | 1,2 | 250 | 50 | 10,56 | LMG30255012 |
| LMG 250x50-2 | 2000 | 1,5 | 250 | 50 | 8,85 | LMG20255015 |
| LMG 250x50-2,5 | 2500 | 1,5 | 250 | 50 | 11,02 | LMG25255015 |
| LMG 250x50-3 | 3000 | 1,5 | 250 | 50 | 13,20 | LMG30255015 |
| LMG 300x50-2 | 2000 | 1,2 | 300 | 50 | 8,02 | LMG20305012 |
| LMG 300x50-2,5 | 2500 | 1,2 | 300 | 50 | 10,00 | LMG25305012 |
| LMG 300x50-3 | 3000 | 1,2 | 300 | 50 | 11,97 | LMG30305012 |
| LMG 300x50-2 | 2000 | 1,5 | 300 | 50 | 10,02 | LMG20305015 |
| LMG 300x50-2,5 | 2500 | 1,5 | 300 | 50 | 12,50 | LMG25305015 |
| LMG 300x50-3 | 3000 | 1,5 | 300 | 50 | 14,97 | LMG30305015 |
| LMG 400x50-2 | 2000 | 1,2 | 400 | 50 | 9,90 | LMG20405012 |
| LMG 400x50-2,5 | 2500 | 1,2 | 400 | 50 | 12,35 | LMG25405012 |
| LMG 400x50-3 | 3000 | 1,2 | 400 | 50 | 14,80 | LMG30405012 |
| LMG 400x50-2 | 2000 | 1,5 | 400 | 50 | 12,38 | LMG20405015 |
| LMG 400x50-2,5 | 2500 | 1,5 | 400 | 50 | 15,44 | LMG25405015 |
| LMG 400x50-3 | 3000 | 1,5 | 400 | 50 | 18,50 | LMG30405015 |
| LMG 500x50-2 | 2000 | 1,2 | 500 | 50 | 11,79 | LMG20505012 |
| LMG 500x50-2,5 | 2500 | 1,2 | 500 | 50 | 14,71 | LMG25505012 |
| LMG 500x50-3 | 3000 | 1,2 | 500 | 50 | 17,63 | LMG30505012 |
| LMG 500x50-2 | 2000 | 1,5 | 500 | 50 | 14,73 | LMG20505015 |
| LMG 500x50-2,5 | 2500 | 1,5 | 500 | 50 | 18,38 | LMG25505015 |
| LMG 500x50-3 | 3000 | 1,5 | 500 | 50 | 22,03 | LMG30505015 |
| LMG 600x50-2 | 2000 | 1,2 | 600 | 50 | 13,67 | LMG20605012 |
| LMG 600x50-2,5 | 2500 | 1,2 | 600 | 50 | 17,06 | LMG25605012 |
| LMG 600x50-3 | 3000 | 1,2 | 600 | 50 | 20,45 | LMG30605012 |
| LMG 600x50-2 | 2000 | 1,5 | 600 | 50 | 17,09 | LMG20605015 |
| LMG 600x50-2,5 | 2500 | 1,5 | 600 | 50 | 21,33 | LMG25605015 |
Лоток прямой неперфорированный LMG с высотой борта 60 мм
| Тип изделия | L, мм | S, мм | B, мм | H, мм | Масса, кг не более | Артикул |
|---|---|---|---|---|---|---|
| LMG 100x60-2 | 2000 | 0,8 | 100 | 60 | 3,09 | LMG20106008 |
| LMG 100x60-2,5 | 2500 | 0,8 | 100 | 60 | 3,85 | LMG25106008 |
| LMG 100x60-3 | 3000 | 0,8 | 100 | 60 | 4,60 | LMG30106008 |
| LMG 100x60-2 | 2000 | 1 | 100 | 60 | 3,87 | LMG20106010 |
| LMG 100x60-2,5 | 2500 | 1 | 100 | 60 | 4,81 | LMG25106010 |
| LMG 100x60-3 | 3000 | 1 | 100 | 60 | 5,75 | LMG30106010 |
| LMG 100x60-2 | 2000 | 1,2 | 100 | 60 | 4,64 | LMG20106012 |
| LMG 100x60-2,5 | 2500 | 1,2 | 100 | 60 | 5,77 | LMG25106012 |
| LMG 100x60-3 | 3000 | 1,2 | 100 | 60 | 6,90 | LMG30106012 |
| LMG 150x60-2 | 2000 | 1 | 150 | 60 | 4,65 | LMG20156010 |
| LMG 150x60-2,5 | 2500 | 1 | 150 | 60 | 5,79 | LMG25156010 |
| LMG 150x60-3 | 3000 | 1 | 150 | 60 | 6,93 | LMG30156010 |
| LMG 200x60-2 | 2000 | 1 | 200 | 60 | 5,44 | LMG20206010 |
| LMG 200x60-2,5 | 2500 | 1 | 200 | 60 | 6,77 | LMG25206010 |
| LMG 200x60-3 | 3000 | 1 | 200 | 60 | 8,11 | LMG30206010 |
| LMG 200x60-2 | 2000 | 1,2 | 200 | 60 | 6,53 | LMG20206012 |
| LMG 200x60-2,5 | 2500 | 1,2 | 200 | 60 | 8,13 | LMG25206012 |
| LMG 200x60-3 | 3000 | 1,2 | 200 | 60 | 9,73 | LMG30206012 |
| LMG 200x60-2 | 2000 | 1,5 | 200 | 60 | 8,16 | LMG20206015 |
| LMG 200x60-2,5 | 2500 | 1,5 | 200 | 60 | 10,16 | LMG25206015 |
| LMG 200x60-3 | 3000 | 1,5 | 200 | 60 | 12,16 | LMG30206015 |
| LMG 250x60-2 | 2000 | 1,2 | 250 | 60 | 7,47 | LMG20256012 |
| LMG 250x60-2,5 | 2500 | 1,2 | 250 | 60 | 9,31 | LMG25256012 |
| LMG 250x60-3 | 3000 | 1,2 | 250 | 60 | 11,14 | LMG30256012 |
| LMG 250x60-2 | 2000 | 1,5 | 250 | 60 | 9,34 | LMG20256015 |
| LMG 250x60-2,5 | 2500 | 1,5 | 250 | 60 | 11,63 | LMG25256015 |
| LMG 250x60-3 | 3000 | 1,5 | 250 | 60 | 13,93 | LMG30256015 |
| LMG 300x60-2 | 2000 | 1,2 | 300 | 60 | 9,01 | LMG20306012 |
| LMG 300x60-2,5 | 2500 | 1,2 | 300 | 60 | 11,23 | LMG25306012 |
| LMG 300x60-3 | 3000 | 1,2 | 300 | 60 | 13,45 | LMG30306012 |
| LMG 300x60-2 | 2000 | 1,5 | 300 | 60 | 11,26 | LMG20306015 |
| LMG 300x60-2,5 | 2500 | 1,5 | 300 | 60 | 14,04 | LMG25306015 |
| LMG 300x60-3 | 3000 | 1,5 | 300 | 60 | 16,81 | LMG30306015 |
| LMG 400x60-2 | 2000 | 1,2 | 400 | 60 | 10,29 | LMG20406012 |
| LMG 400x60-2,5 | 2500 | 1,2 | 400 | 60 | 12,84 | LMG25406012 |
| LMG 400x60-3 | 3000 | 1,2 | 400 | 60 | 15,38 | LMG30406012 |
| LMG 400x60-2 | 2000 | 1,5 | 400 | 60 | 12,87 | LMG20406015 |
| LMG 400x60-2,5 | 2500 | 1,5 | 400 | 60 | 16,05 | LMG25406015 |
| LMG 400x60-3 | 3000 | 1,5 | 400 | 60 | 19,23 | LMG30406015 |
| LMG 500x60-2 | 2000 | 1,2 | 500 | 60 | 12,18 | LMG20506012 |
| LMG 500x60-2,5 | 2500 | 1,2 | 500 | 60 | 15,19 | LMG25506012 |
| LMG 500x60-3 | 3000 | 1,2 | 500 | 60 | 18,21 | LMG30506012 |
| LMG 500x60-2 | 2000 | 1,5 | 500 | 60 | 15,22 | LMG20506015 |
| LMG 500x60-2,5 | 2500 | 1,5 | 500 | 60 | 18,99 | LMG25506015 |
| LMG 500x60-3 | 3000 | 1,5 | 500 | 60 | 22,76 | LMG30506015 |
| LMG 600x60-2 | 2000 | 1,2 | 600 | 60 | 14,06 | LMG20606012 |
| LMG 600x60-2,5 | 2500 | 1,2 | 600 | 60 | 17,55 | LMG25606012 |
| LMG 600x60-3 | 3000 | 1,2 | 600 | 60 | 21,03 | LMG30606012 |
| LMG 600x60-2 | 2000 | 1,5 | 600 | 60 | 17,58 | LMG20606015 |
| LMG 600x60-2,5 | 2500 | 1,5 | 600 | 60 | 21,93 | LMG25606015 |
| LMG 600x60-3 | 3000 | 1,5 | 600 | 60 | 26,29 | LMG30606015 |
Лоток прямой неперфорированный LMG с высотой борта 85 мм
| Тип изделия | L, мм | S, мм | B, мм | H, мм | Масса, кг не более | Артикул |
|---|---|---|---|---|---|---|
| LMG 100x85-2 | 2000 | 1 | 100 | 85 | 4,68 | LMG20108510 |
| LMG 100x85-2,5 | 2500 | 1 | 100 | 85 | 5,82 | LMG25108510 |
| LMG 100x85-3 | 3000 | 1 | 100 | 85 | 6,96 | LMG30108510 |
| LMG 100x85-2 | 2000 | 1,2 | 100 | 85 | 5,62 | LMG20108512 |
| LMG 100x85-2,5 | 2500 | 1,2 | 100 | 85 | 6,99 | LMG25108512 |
| LMG 100x85-3 | 3000 | 1,2 | 100 | 85 | 8,35 | LMG30108512 |
| LMG 150x85-2 | 2000 | 1 | 150 | 85 | 5,47 | LMG20158510 |
| LMG 150x85-2,5 | 2500 | 1 | 150 | 85 | 6,80 | LMG25158510 |
| LMG 150x85-3 | 3000 | 1 | 150 | 85 | 8,14 | LMG30158510 |
| LMG 150x85-2 | 2000 | 1,2 | 150 | 85 | 6,56 | LMG20158512 |
| LMG 150x85-2,5 | 2500 | 1,2 | 150 | 85 | 8,17 | LMG25158512 |
| LMG 150x85-3 | 3000 | 1,2 | 150 | 85 | 9,77 | LMG30158512 |
| LMG 200x85-2 | 2000 | 1 | 200 | 85 | 6,25 | LMG20208510 |
| LMG 200x85-2,5 | 2500 | 1 | 200 | 85 | 7,79 | LMG25208510 |
| LMG 200x85-3 | 3000 | 1 | 200 | 85 | 9,32 | LMG30208510 |
| LMG 200x85-2 | 2000 | 1,2 | 200 | 85 | 7,51 | LMG20208512 |
| LMG 200x85-2,5 | 2500 | 1,2 | 200 | 85 | 9,34 | LMG25208512 |
| LMG 200x85-3 | 3000 | 1,2 | 200 | 85 | 11,18 | LMG30208512 |
| LMG 200x85-2 | 2000 | 1,5 | 200 | 85 | 9,38 | LMG20208515 |
| LMG 200x85-2,5 | 2500 | 1,5 | 200 | 85 | 11,68 | LMG25208515 |
| LMG 200x85-3 | 3000 | 1,5 | 200 | 85 | 13,97 | LMG30208512 |
| LMG 250x85-2 | 2000 | 1,2 | 250 | 85 | 8,45 | LMG20258512 |
| LMG 250x85-2,5 | 2500 | 1,2 | 250 | 85 | 10,52 | LMG25258512 |
| LMG 250x85-3 | 3000 | 1,2 | 250 | 85 | 12,59 | LMG30258512 |
| LMG 250x85-2 | 2000 | 1,5 | 250 | 85 | 10,56 | LMG20258512 |
| LMG 250x85-2,5 | 2500 | 1,5 | 250 | 85 | 13,15 | LMG25258515 |
| LMG 250x85-3 | 3000 | 1,5 | 250 | 85 | 15,74 | LMG30258515 |
| LMG 300x85-2 | 2000 | 1,2 | 300 | 85 | 9,39 | LMG20308512 |
| LMG 300x85-2,5 | 2500 | 1,2 | 300 | 85 | 11,70 | LMG25308512 |
| LMG 300x85-3 | 3000 | 1,2 | 300 | 85 | 14,01 | LMG30308512 |
| LMG 300x85-2 | 2000 | 1,5 | 300 | 85 | 11,74 | LMG20308515 |
| LMG 300x85-2,5 | 2500 | 1,5 | 300 | 85 | 14,62 | LMG25308515 |
| LMG 300x85-3 | 3000 | 1,5 | 300 | 85 | 17,51 | LMG30308515 |
| LMG 400x85-2 | 2000 | 1,2 | 400 | 85 | 11,27 | LMG20408512 |
| LMG 400x85-2,5 | 2500 | 1,2 | 400 | 85 | 14,05 | LMG25408512 |
| LMG 400x85-3 | 3000 | 1,2 | 400 | 85 | 16,83 | LMG30408512 |
| LMG 400x85-2 | 2000 | 1,5 | 400 | 85 | 14,09 | LMG20408515 |
| LMG 400x85-2,5 | 2500 | 1,5 | 400 | 85 | 17,57 | LMG25408515 |
| LMG 400x85-3 | 3000 | 1,5 | 400 | 85 | 21,04 | LMG30408515 |
| LMG 500x85-2 | 2000 | 1,5 | 500 | 85 | 16,45 | LMG20508515 |
| LMG 500x85-2,5 | 2500 | 1,5 | 500 | 85 | 20,51 | LMG25508515 |
| LMG 500x85-3 | 3000 | 1,5 | 500 | 85 | 24,57 | LMG30508515 |
| LMG 600x85-2 | 2000 | 1,5 | 600 | 85 | 18,80 | LMG20608515 |
| LMG 600x85-2,5 | 2500 | 1,5 | 600 | 85 | 23,45 | LMG25608515 |
| LMG 600x85-3 | 3000 | 1,5 | 600 | 85 | 28,10 | LMG30608515 |
Лоток прямой неперфорированный LMG с высотой борта 100 мм
| Тип изделия | L, мм | S, мм | B, мм | H, мм | Масса, кг не более | Артикул |
|---|---|---|---|---|---|---|
| LMG 100x100-2 | 2000 | 1 | 100 | 100 | 5,17 | LMG201010010 |
| LMG 100x100-2,5 | 2500 | 1 | 100 | 100 | 6,43 | LMG251010010 |
| LMG 100x100-3 | 3000 | 1 | 100 | 100 | 7,69 | LMG301010010 |
| LMG 100x100-2 | 2000 | 1,2 | 100 | 100 | 6,21 | LMG201010012 |
| LMG 100x100-2,5 | 2500 | 1,2 | 100 | 100 | 7,72 | LMG251010012 |
| LMG 100x100-3 | 3000 | 1,2 | 100 | 100 | 9,22 | LMG301210012 |
| LMG 100x100-2 | 2000 | 1,5 | 100 | 100 | 7,76 | LMG201010015 |
| LMG 100x100-2,5 | 2500 | 1,5 | 100 | 100 | 9,65 | LMG251010015 |
| LMG 100x100-3 | 3000 | 1,5 | 100 | 100 | 11,53 | LMG301010015 |
| LMG 150x100-2 | 2000 | 1 | 150 | 100 | 5,96 | LMG201510010 |
| LMG 150x100-2,5 | 2500 | 1 | 150 | 100 | 7,41 | LMG251510010 |
| LMG 150x100-3 | 3000 | 1 | 150 | 100 | 8,86 | LMG301510010 |
| LMG 150x100-2 | 2000 | 1,2 | 150 | 100 | 7,15 | LMG201510012 |
| LMG 150x100-2,5 | 2500 | 1,2 | 150 | 100 | 8,89 | LMG251510012 |
| LMG 150x100-3 | 3000 | 1,2 | 150 | 100 | 10,64 | LMG301510012 |
| LMG 150x100-2 | 2000 | 1,5 | 150 | 100 | 8,94 | LMG201510015 |
| LMG 150x100-2,5 | 2500 | 1,5 | 150 | 100 | 11,12 | LMG251510015 |
| LMG 150x100-3 | 3000 | 1,5 | 150 | 100 | 13,30 | LMG301510015 |
| LMG 200x100-2 | 2000 | 1,2 | 200 | 100 | 8,09 | LMG202010012 |
| LMG 200x100-2,5 | 2500 | 1,2 | 200 | 100 | 10,07 | LMG252010012 |
| LMG 200x100-3 | 3000 | 1,2 | 200 | 100 | 12,05 | LMG302010012 |
| LMG 200x100-2 | 2000 | 1,5 | 200 | 100 | 10,12 | LMG202010015 |
| LMG 200x100-2,5 | 2500 | 1,5 | 200 | 100 | 12,59 | LMG252010015 |
| LMG 200x100-3 | 3000 | 1,5 | 200 | 100 | 15,06 | LMG302010015 |
| LMG 250x100-2 | 2000 | 1,2 | 250 | 100 | 9,04 | LMG202510012 |
| LMG 250x100-2,5 | 2500 | 1,2 | 250 | 100 | 11,25 | LMG252510012 |
| LMG 250x100-3 | 3000 | 1,2 | 250 | 100 | 13,46 | LMG302510012 |
| LMG 250x100-2 | 2000 | 1,5 | 250 | 100 | 11,29 | LMG202510015 |
| LMG 250x100-2,5 | 2500 | 1,5 | 250 | 100 | 14,06 | LMG252510015 |
| LMG 250x100-3 | 3000 | 1,5 | 250 | 100 | 16,83 | LMG302510015 |
| LMG 300x100-2 | 2000 | 0,8 | 300 | 100 | 6,65 | LMG203010008 |
| LMG 300x100-2,5 | 2500 | 0,8 | 300 | 100 | 8,28 | LMG253010008 |
| LMG 300x100-3 | 3000 | 0,8 | 300 | 100 | 9,92 | LMG303010008 |
| LMG 300x100-2 | 2000 | 0,8 | 300 | 100 | 6,65 | LMG203010008 |
| LMG 300x100-2,5 | 2500 | 0,8 | 300 | 100 | 8,28 | LMG253010008 |
| LMG 300x100-3 | 3000 | 0,8 | 300 | 100 | 9,92 | LMG303010008 |
| LMG 300x100-2 | 2000 | 1 | 300 | 100 | 8,31 | LMG203010010 |
| LMG 300x100-2,5 | 2500 | 1 | 300 | 100 | 10,36 | LMG253010010 |
| LMG 300x100-3 | 3000 | 1 | 300 | 100 | 12,40 | LMG303010010 |
| LMG 300x100-2 | 2000 | 1 | 300 | 100 | 8,31 | LMG203010010 |
| LMG 300x100-2,5 | 2500 | 1 | 300 | 100 | 10,36 | LMG253010010 |
| LMG 300x100-3 | 3000 | 1 | 300 | 100 | 12,40 | LMG303010010 |
| LMG 400x100-2 | 2000 | 1,2 | 400 | 100 | 11,86 | LMG204010012 |
| LMG 400x100-2,5 | 2500 | 1,2 | 400 | 100 | 14,78 | LMG254010012 |
| LMG 400x100-3 | 3000 | 1,2 | 400 | 100 | 17,70 | LMG304010012 |
| LMG 400x100-2 | 2000 | 1,5 | 400 | 100 | 14,83 | LMG204010015 |
| LMG 400x100-2,5 | 2500 | 1,5 | 400 | 100 | 18,48 | LMG254010015 |
| LMG 400x100-3 | 3000 | 1,5 | 400 | 100 | 22,13 | LMG304010015 |
| LMG 500x100-2 | 2000 | 1,5 | 500 | 100 | 17,18 | LMG205011015 |
| LMG 500x100-2,5 | 2500 | 1,5 | 500 | 100 | 21,42 | LMG255010015 |
| LMG 500x100-3 | 3000 | 1,5 | 500 | 100 | 25,66 | LMG305010015 |
| LMG 600x100-2 | 2000 | 1,5 | 600 | 100 | 19,54 | LMG206010015 |
| LMG 600x100-2,5 | 2500 | 1,5 | 600 | 100 | 24,36 | LMG256010015 |
| LMG 600x100-3 | 3000 | 1,5 | 600 | 100 | 29,19 | LMG306010015 |
Лоток прямой неперфорированный LMG с высотой борта 110 мм
| Тип изделия | L, мм | S, мм | B, мм | H, мм | Масса, кг не более | Артикул |
|---|---|---|---|---|---|---|
| LMG 100x110-2 | 2000 | 1 | 100 | 110 | 5,50 | LMG201011010 |
| LMG 100x110-2,5 | 2500 | 1 | 100 | 110 | 6,84 | LMG251011010 |
| LMG 100x110-3 | 3000 | 1 | 100 | 110 | 8,17 | LMG301011010 |
| LMG 100x110-2 | 2000 | 1,2 | 100 | 110 | 6,60 | LMG201011012 |
| LMG 100x110-2,5 | 2500 | 1,2 | 100 | 110 | 8,20 | LMG251011012 |
| LMG 100x110-3 | 3000 | 1,2 | 100 | 110 | 9,80 | LMG301011012 |
| LMG 100x110-2 | 2000 | 1,5 | 100 | 110 | 8,25 | LMG201011015 |
| LMG 100x110-2,5 | 2500 | 1,5 | 100 | 110 | 10,25 | LMG251011015 |
| LMG 100x110-3 | 3000 | 1,5 | 100 | 110 | 12,26 | LMG301011015 |
| LMG 150x110-2 | 2000 | 1 | 150 | 110 | 6,29 | LMG201511010 |
| LMG 150x110-2,5 | 2500 | 1 | 150 | 110 | 7,82 | LMG251511010 |
| LMG 150x110-3 | 3000 | 1 | 150 | 110 | 9,35 | LMG301511010 |
| LMG 150x110-2 | 2000 | 1,2 | 150 | 110 | 7,54 | LMG201511012 |
| LMG 150x110-2,5 | 2500 | 1,2 | 150 | 110 | 9,38 | LMG251511012 |
| LMG 150x110-3 | 3000 | 1,2 | 150 | 110 | 11,22 | LMG301511012 |
| LMG 150x110-2 | 2000 | 1,5 | 150 | 110 | 9,43 | LMG201511015 |
| LMG 150x110-2,5 | 2500 | 1,5 | 150 | 110 | 11,73 | LMG251511015 |
| LMG 150x110-3 | 3000 | 1,5 | 150 | 110 | 14,02 | LMG301511015 |
| LMG 200x110-2 | 2000 | 1,2 | 200 | 110 | 8,49 | LMG202011012 |
| LMG 200x110-2,5 | 2500 | 1,2 | 200 | 110 | 10,56 | LMG252011012 |
| LMG 200x110-3 | 3000 | 1,2 | 200 | 110 | 12,63 | LMG302011012 |
| LMG 200x110-2 | 2000 | 1,5 | 200 | 110 | 10,61 | LMG202011015 |
| LMG 200x110-2,5 | 2500 | 1,5 | 200 | 110 | 13,20 | LMG252011015 |
| LMG 200x110-3 | 3000 | 1,5 | 200 | 110 | 15,79 | LMG301011015 |
| LMG 250x110-2 | 2000 | 1,2 | 250 | 110 | 9,43 | LMG202511012 |
| LMG 250x110-2,5 | 2500 | 1,2 | 250 | 110 | 11,74 | LMG252511012 |
| LMG 250x110-3 | 3000 | 1,2 | 250 | 110 | 14,04 | LMG302511012 |
| LMG 250x110-2 | 2000 | 1,5 | 250 | 110 | 11,78 | LMG202511015 |
| LMG 250x110-2,5 | 2500 | 1,5 | 250 | 110 | 14,67 | LMG252511015 |
| LMG 250x110-3 | 3000 | 1,5 | 250 | 110 | 17,55 | LMG302511015 |
| LMG 300x110-2 | 2000 | 1 | 300 | 110 | 8,64 | LMG203011010 |
| LMG 300x110-2,5 | 2500 | 1 | 300 | 110 | 10,76 | LMG253011010 |
| LMG 300x110-3 | 3000 | 1 | 300 | 110 | 12,88 | LMG303011010 |
| LMG 300x110-2 | 2000 | 1,2 | 300 | 110 | 10,37 | LMG203011012 |
| LMG 300x110-2,5 | 2500 | 1,2 | 300 | 110 | 12,91 | LMG253011012 |
| LMG 300x110-3 | 3000 | 1,2 | 300 | 110 | 15,46 | LMG303011012 |
| LMG 300x110-2 | 2000 | 1,5 | 300 | 110 | 12,96 | LMG203011015 |
| LMG 300x110-2,5 | 2500 | 1,5 | 300 | 110 | 16,14 | LMG253011015 |
| LMG 300x110-3 | 3000 | 1,5 | 300 | 110 | 19,32 | LMG303011015 |
| LMG 400x110-2 | 2000 | 1,2 | 400 | 110 | 12,25 | LMG204011012 |
| LMG 400x110-2,5 | 2500 | 1,2 | 400 | 110 | 15,27 | LMG254011012 |
| LMG 400x110-3 | 3000 | 1,2 | 400 | 110 | 18,28 | LMG304011012 |
| LMG 400x110-2 | 2000 | 1,5 | 400 | 110 | 15,32 | LMG204011015 |
| LMG 400x110-2,5 | 2500 | 1,5 | 400 | 110 | 19,08 | LMG254011015 |
| LMG 400x110-3 | 3000 | 1,5 | 400 | 110 | 22,85 | LMG304011015 |
| LMG 500x110-2 | 2000 | 1,5 | 500 | 110 | 17,67 | LMG205011015 |
| LMG 500x110-2,5 | 2500 | 1,5 | 500 | 110 | 22,03 | LMG255011015 |
| LMG 500x110-3 | 3000 | 1,5 | 500 | 110 | 26,39 | LMG305011015 |
| LMG 600x110-2 | 2000 | 1,5 | 600 | 110 | 20,03 | LMG206011015 |
| LMG 600x110-2,5 | 2500 | 1,5 | 600 | 110 | 24,97 | LMG256011015 |
| LMG 600x110-3 | 3000 | 1,5 | 600 | 110 | 29,92 | LMG306011015 |
Лоток прямой неперфорированный LMG с высотой борта 150 мм
| Тип изделия | L, мм | S, мм | B, мм | H, мм | Масса, кг, не более | Артикул |
|---|---|---|---|---|---|---|
| LMG 150x150-2 | 2000 | 1,2 | 150 | 150 | 9,11 | LMG201515012 |
| LMG 150x150-2,5 | 2500 | 1,2 | 150 | 150 | 11,32 | LMG251515012 |
| LMG 150x150-3 | 3000 | 1,2 | 150 | 150 | 13,54 | LMG301515012 |
| LMG 150x150-2 | 2000 | 1,5 | 150 | 150 | 11,39 | LMG201515015 |
| LMG 150x150-2,5 | 2500 | 1,5 | 150 | 150 | 14,16 | LMG251515015 |
| LMG 150x150-3 | 3000 | 1,5 | 150 | 150 | 16,92 | LMG301515015 |
| LMG 200x150-2 | 2000 | 1,2 | 200 | 150 | 10,05 | LMG202015012 |
| LMG 200x150-2,5 | 2500 | 1,2 | 200 | 150 | 12,50 | LMG252015012 |
| LMG 200x150-3 | 3000 | 1,2 | 200 | 150 | 14,95 | LMG302015012 |
| LMG 200x150-2 | 2000 | 1,5 | 200 | 150 | 12,57 | LMG202015015 |
| LMG 200x150-2,5 | 2500 | 1,5 | 200 | 150 | 15,63 | LMG252015015 |
| LMG 200x150-3 | 3000 | 1,5 | 200 | 150 | 18,69 | LMG302015015 |
| LMG 250x150-2 | 2000 | 1,2 | 250 | 150 | 11,00 | LMG202515012 |
| LMG 250x150-2,5 | 2500 | 1,2 | 250 | 150 | 13,68 | LMG252515012 |
| LMG 250x150-3 | 3000 | 1,2 | 250 | 150 | 16,36 | LMG302515012 |
| LMG 250x150-2 | 2000 | 1,5 | 250 | 150 | 13,74 | LMG202515015 |
| LMG 250x150-2,5 | 2500 | 1,5 | 250 | 150 | 17,10 | LMG252515015 |
| LMG 250x150-3 | 3000 | 1,5 | 250 | 150 | 20,46 | LMG302515015 |
| LMG 300x150-2 | 2000 | 1,2 | 300 | 150 | 11,94 | LMG203015012 |
| LMG 300x150-2,5 | 2500 | 1,2 | 300 | 150 | 14,86 | LMG253015012 |
| LMG 300x150-3 | 3000 | 1,2 | 300 | 150 | 17,78 | LMG303015012 |
| LMG 300x150-2 | 2000 | 1,5 | 300 | 150 | 14,92 | LMG203015015 |
| LMG 300x150-2,5 | 2500 | 1,5 | 300 | 150 | 18,57 | LMG253015015 |
| LMG 300x150-3 | 3000 | 1,5 | 300 | 150 | 22,22 | LMG303015015 |
| LMG 400x150-2 | 2000 | 1,2 | 400 | 150 | 13,82 | LMG204015012 |
| LMG 400x150-2,5 | 2500 | 1,2 | 400 | 150 | 17,21 | LMG254015012 |
| LMG 400x150-3 | 3000 | 1,2 | 400 | 150 | 20,60 | LMG304015012 |
| LMG 400x150-2 | 2000 | 1,5 | 400 | 150 | 17,28 | LMG204015015 |
| LMG 400x150-2,5 | 2500 | 1,5 | 400 | 150 | 21,52 | LMG254015015 |
| LMG 400x150-3 | 3000 | 1,5 | 400 | 150 | 25,75 | LMG304015015 |
| LMG 500x150-2 | 2000 | 1,2 | 500 | 150 | 15,71 | LMG205015012 |
| LMG 500x150-2,5 | 2500 | 1,2 | 500 | 150 | 19,57 | LMG255015012 |
| LMG 500x150-3 | 3000 | 1,2 | 500 | 150 | 23,43 | LMG305015012 |
| LMG 500x150-2 | 2000 | 1,5 | 500 | 150 | 19,63 | LMG205015015 |
| LMG 500x150-2,5 | 2500 | 1,5 | 500 | 150 | 24,46 | LMG255015015 |
| LMG 500x150-3 | 3000 | 1,5 | 500 | 150 | 29,29 | LMG305015015 |
| LMG 600x150-2 | 2000 | 1,2 | 600 | 150 | 17,59 | LMG206015012 |
| LMG 600x150-2,5 | 2500 | 1,2 | 600 | 150 | 21,92 | LMG256015012 |
| LMG 600x150-3 | 3000 | 1,2 | 600 | 150 | 26,26 | LMG306015012 |
| LMG 600x150-2 | 2000 | 1,5 | 600 | 150 | 21,99 | LMG206015015 |
| LMG 600x150-2,5 | 2500 | 1,5 | 600 | 150 | 27,40 | LMG256015015 |
| LMG 600x150-3 | 3000 | 1,5 | 600 | 150 | 32,82 | LMG306015015 |
Лоток прямой неперфорированный LMG с высотой борта 200 мм
| Тип изделия | L, мм | S, мм | B, мм | H, мм | Масса, кг не более | Артикул |
|---|---|---|---|---|---|---|
| LMG 200x200-2 | 2000 | 1,5 | 200 | 200 | 15,02 | LMG202020015 |
| LMG 200x200-2,5 | 2500 | 1,5 | 200 | 200 | 18,67 | LMG252020015 |
| LMG 200x200-3 | 3000 | 1,5 | 200 | 200 | 22,32 | LMG302020015 |
| LMG 250x200-2 | 2000 | 1,5 | 250 | 200 | 16,19 | LMG202520015 |
| LMG 250x200-2,5 | 2500 | 1,5 | 250 | 200 | 20,14 | LMG252520015 |
| LMG 250x200-3 | 3000 | 1,5 | 250 | 200 | 24,08 | LMG302520015 |
| LMG 300x200-2 | 2000 | 1,5 | 300 | 200 | 17,37 | LMG203020015 |
| LMG 300x200-2,5 | 2500 | 1,5 | 300 | 200 | 21,61 | LMG253020015 |
| LMG 300x200-3 | 3000 | 1,5 | 300 | 200 | 25,85 | LMG303020015 |
| LMG 400x200-2 | 2000 | 1,5 | 400 | 200 | 19,73 | LMG204020015 |
| LMG 400x200-2,5 | 2500 | 1,5 | 400 | 200 | 24,55 | LMG254020015 |
| LMG 400x200-3 | 3000 | 1,5 | 400 | 200 | 29,38 | LMG304020015 |
| LMG 500x200-2 | 2000 | 1,5 | 500 | 200 | 22,08 | LMG205020015 |
| LMG 500x200-2,5 | 2500 | 1,5 | 500 | 200 | 27,50 | LMG255020015 |
| LMG 500x200-3 | 3000 | 1,5 | 500 | 200 | 32,91 | LMG305020015 |
| LMG 600x200-2 | 2000 | 1,5 | 600 | 200 | 24,44 | LMG206020015 |
| LMG 600x200-2,5 | 2500 | 1,5 | 600 | 200 | 30,44 | LMG256020015 |
| LMG 600x200-3 | 3000 | 1,5 | 600 | 200 | 36,45 | LMG306020015 |
Поворот лотка в горизонте на 90° НП
чертёж
Лоток угловой горизонтальный 90 неперфорированный LMGU90 применяется для создания поворота кабельной трассы в горизонтальной плоскости. Соединители СЛ входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.
| Тип изделия | S, мм | B, мм | H, мм | Масса, кг не более | Артикул | ||||
|---|---|---|---|---|---|---|---|---|---|
| LMG50х25 U90 | 0,8 | 50 | 25 | 0,20 | LMG5U900825 | ||||
| LMG50х35 U90 | 0,8 | 50 | 35 | 0,23 | LMG5U900835 | ||||
| LMG50х40 U90 | 0,8 | 50 | 40 | 0,24 | LMG5U900840 | ||||
| LMG50х50 U90 | 0,8 | 50 | 50 | 0,28 | LMG5U900850 | ||||
| LMG50х25 U90 | 1 | 50 | 25 | 0,25 | LMG5U901025 | ||||
| LMG50х35 U90 | 1 | 50 | 35 | 0,29 | LMG5U901035 | ||||
| LMG50х40 U90 | 1 | 50 | 40 | 0,31 | LMG5U901040 | ||||
| LMG50х50 U90 | 1 | 40 | 50 | 0,32 | LMG4U901050 | ||||
| LMG100х40 U90 | 0,8 | 100 | 40 | 0,37 | LMG10U900840 | ||||
| LMG100х50 U90 | 0,8 | 100 | 50 | 0,41 | LMG10U900850 | ||||
| LMG100х60 U90 | 0,8 | 100 | 60 | 0,45 | LMG10U900860 | ||||
| LMG100х80 U90 | 0,8 | 100 | 80 | 0,53 | LMG10U900880 | ||||
| LMG100х85 U90 | 0,8 | 100 | 85 | 0,55 | LMG10U900885 | ||||
| LMG100х100 U90 | 0,8 | 100 | 100 | 0,61 | LMG10U9008100 | ||||
| LMG100х110 U90 | 0,8 | 100 | 110 | 0,66 | LMG10U9008110 | ||||
| LMG100х40 U90 | 1 | 100 | 40 | 0,46 | LMG10U901040 | ||||
| LMG100х50 U90 | 1 | 100 | 50 | 0,51 | LMG10U901050 | ||||
| LMG100х60 U90 | 1 | 100 | 60 | 0,56 | LMG10U901060 | ||||
| LMG100х80 U90 | 1 | 100 | 80 | 0,66 | LMG10U901080 | ||||
| LMG100х85 U90 | 1 | 100 | 85 | 0,69 | LMG10U901085 | ||||
| LMG100х100 U90 | 1 | 100 | 100 | 0,77 | LMG10U9010100 | ||||
| LMG100х110 U90 | 1 | 100 | 110 | 0,82 | LMG10U9010110 | ||||
| LMG100х40 U90 | 1,2 | 100 | 40 | 0,55 | LMG10U901240 | ||||
| LMG100х50 U90 | 1,2 | 100 | 50 | 0,61 | LMG10U901250 | ||||
| LMG100х60 U90 | 1,2 | 100 | 60 | 0,67 | LMG10U901260 | ||||
| LMG100х80 U90 | 1,2 | 100 | 80 | 0,79 | LMG10U901280 | ||||
| LMG100х85 U90 | 1,2 | 100 | 85 | 0,82 | LMG10U901285 | ||||
| LMG100х100 U90 | 1,2 | 100 | 100 | 0,92 | LMG10U9012100 | ||||
| LMG100х110 U90 | 1,2 | 100 | 110 | 0,99 | LMG10U9012110 | ||||
| LMG150х50 U90 | 1 | 150 | 50 | 0,71 | LMG15U901050 | ||||
| LMG150х60 U90 | 1 | 150 | 60 | 0,77 | LMG15U901060 | ||||
| LMG150х80 U90 | 1 | 150 | 80 | 0,89 | LMG15U901080 | ||||
| LMG150х85 U90 | 1 | 150 | 85 | 0,92 | LMG15U901085 | ||||
| LMG150х100 U90 | 1 | 150 | 100 | 1,01 | LMG15U9010100 | ||||
| LMG150х110 U90 | 1 | 150 | 110 | 1,08 | LMG15U9010110 | ||||
| LMG150х150 U90 | 1 | 150 | 150 | 1,35 | LMG15U9010150 | ||||
| LMG150х50 U90 | 1,2 | 150 | 50 | 0,86 | LMG15U901250 | ||||
| LMG150х60 U90 | 1,2 | 150 | 60 | 0,92 | LMG15U901260 | ||||
| LMG150х80 U90 | 1,2 | 150 | 80 | 1,07 | LMG15U901280 | ||||
| LMG150х85 U90 | 1,2 | 150 | 85 | 1,10 | LMG15U901285 | ||||
| LMG150х100 U90 | 1,2 | 150 | 100 | 1,21 | LMG15U9012100 | ||||
| LMG150х110 U90 | 1,2 | 150 | 110 | 1,29 | LMG15U9012110 | ||||
| LMG150х150 U90 | 1,2 | 150 | 150 | 1,62 | LMG15U9012150 |

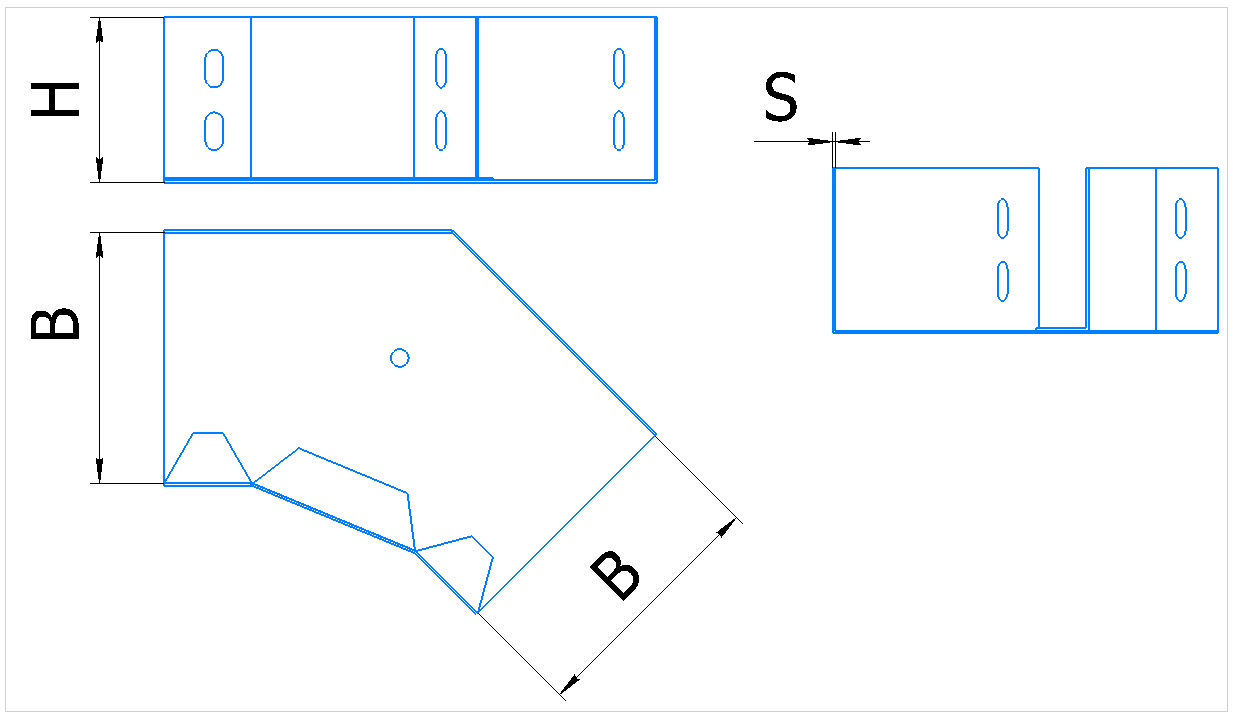

Лоток угловой горизонтальный 450 неперфорированный LMGU45
чертёж
Лоток угловой горизонтальный 450 неперфорированный LMU45 применяется для создания поворота кабельной трассы в горизонтальной плоскости. Соединители СЛ входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.
| Тип изделия | S, мм | B, мм | H, мм | Масса, кг, не более | Артикул |
|---|---|---|---|---|---|
| LMG50х25 U45 | 0,8 | 50 | 25 | 0,18 | LMG5U450825 |
| LMG50х35 U45 | 0,8 | 50 | 35 | 0,21 | LMG5U450835 |
| LMG50х40 U45 | 0,8 | 50 | 40 | 0,22 | LMG5U450840 |
| LMG50х50 U45 | 0,8 | 50 | 50 | 0,25 | LMG5U450850 |
| LMG50х25 U45 | 1 | 50 | 25 | 0,23 | LMG5U451025 |
| LMG50х35 U45 | 1 | 50 | 35 | 0,26 | LMG5U451035 |
| LMG50х40 U45 | 1 | 50 | 40 | 0,28 | LMG5U451040 |
| LMG50х50 U45 | 1 | 40 | 50 | 0,29 | LMG5U451050 |
| LMG100х40 U45 | 0,8 | 100 | 40 | 0,32 | LMG10U450840 |
| LMG100х50 U45 | 0,8 | 100 | 50 | 0,35 | LMG10U450850 |
| LMG100х60 U45 | 0,8 | 100 | 60 | 0,39 | LMG10U450860 |
| LMG100х80 U45 | 0,8 | 100 | 80 | 0,45 | LMG10U450880 |
| LMG100х85 U45 | 0,8 | 100 | 85 | 0,47 | LMG10U450885 |
| LMG100х100 U45 | 0,8 | 100 | 100 | 0,53 | LMG10U4508100 |
| LMG100х110 U45 | 0,8 | 100 | 110 | 0,56 | LMG10U4508110 |
| LMG100х40 U45 | 1 | 100 | 40 | 0,40 | LMG10U451040 |
| LMG100х50 U45 | 1 | 100 | 50 | 0,44 | LMG10U451050 |
| LMG100х60 U45 | 1 | 100 | 60 | 0,48 | LMG10U451060 |
| LMG100х80 U45 | 1 | 100 | 80 | 0,57 | LMG10U451080 |
| LMG100х85 U45 | 1 | 100 | 85 | 0,59 | LMG10U451085 |
| LMG100х100 U45 | 1 | 100 | 100 | 0,66 | LMG10U4510100 |
| LMG100х110 U45 | 1 | 100 | 110 | 0,70 | LMG10U4510110 |
| LMG100х40 U45 | 1,2 | 100 | 40 | 0,48 | LMG10U451240 |
| LMG100х50 U45 | 1,2 | 100 | 50 | 0,53 | LMG10U451250 |
| LMG100х60 U45 | 1,2 | 100 | 60 | 0,58 | LMG10U451260 |
| LMG100х80 U45 | 1,2 | 100 | 80 | 0,68 | LMG10U451280 |
| LMG100х85 U45 | 1,2 | 100 | 85 | 0,71 | LMG10U451285 |
| LMG100х100 U45 | 1,2 | 100 | 100 | 0,79 | LMG10U4512100 |
| LMG100х110 U45 | 1,2 | 100 | 110 | 0,85 | LMG10U4512110 |
| LMG150х50 U45 | 1 | 150 | 50 | 0,60 | LMG15U451050 |
| LMG150х60 U45 | 1 | 150 | 60 | 0,65 | LMG15U451060 |
| LMG150х80 U45 | 1 | 150 | 80 | 0,75 | LMG15U451080 |
| LMG150х85 U45 | 1 | 150 | 85 | 0,77 | LMG15U451085 |
| LMG150х100 U45 | 1 | 150 | 100 | 0,85 | LMG15U4510100 |
| LMG150х110 U45 | 1 | 150 | 110 | 0,90 | LMG15U4510110 |
| LMG150х150 U45 | 1 | 150 | 150 | 1,12 | LMG15U4510150 |
| LMG150х50 U45 | 1,2 | 150 | 50 | 0,72 | LMG15U451250 |
| LMG150х60 U45 | 1,2 | 150 | 60 | 0,78 | LMG15U451260 |
| LMG150х80 U45 | 1,2 | 150 | 80 | 0,89 | LMG15U451280 |
| LMG150х85 U45 | 1,2 | 150 | 85 | 0,92 | LMG15U451285 |
| LMG150х100 U45 | 1,2 | 150 | 100 | 1,02 | LMG15U4512100 |
| LMG150х110 U45 | 1,2 | 150 | 110 | 1,08 | LMG15U4512110 |
| LMG150х150 U45 | 1,2 | 150 | 150 | 1,34 | LMG15U4512150 |
| LMG150х50 U45 | 1,5 | 150 | 50 | 0,90 | LMG15U451550 |
| LMG150х60 U45 | 1,5 | 150 | 60 | 0,97 | LMG15U451560 |
| LMG150х80 U45 | 1,5 | 150 | 80 | 1,12 | LMG15U451580 |
| LMG150х85 U45 | 1,5 | 150 | 85 | 1,16 | LMG15U451585 |
| LMG150х100 U45 | 1,5 | 150 | 100 | 1,27 | LMG15U4515100 |
| LMG150х110 U45 | 1,5 | 150 | 110 | 1,35 | LMG15U4515110 |
| LMG150х150 U45 | 1,5 | 150 | 150 | 1,68 | LMG15U4515150 |
| LMG200х50 U45 | 1 | 200 | 50 | 0,79 | LMG20U451050 |
| LMG200х60 U45 | 1 | 200 | 60 | 0,84 | LMG20U451060 |
| LMG200х80 U45 | 1 | 200 | 80 | 0,95 | LMG20U451080 |
| LMG200х85 U45 | 1 | 200 | 85 | 0,98 | LMG20U451085 |
| LMG200х100 U45 | 1 | 200 | 100 | 1,06 | LMG20U4510100 |
| LMG200х110 U45 | 1 | 200 | 110 | 1,12 | LMG20U4510110 |
| LMG200х150 U45 | 1 | 200 | 150 | 1,36 | LMG20U4510150 |
| LMG200х200 U45 | 1 | 200 | 200 | 1,69 | LMG20U4510200 |
| LMG200х50 U45 | 1,2 | 200 | 50 | 0,95 | LMG20U451250 |
| LMG200х60 U45 | 1,2 | 200 | 60 | 1,01 | LMG20U451260 |
| LMG200х80 U45 | 1,2 | 200 | 80 | 1,14 | LMG20U451280 |
| LMG200х85 U45 | 1,2 | 200 | 85 | 1,17 | LMG20U451285 |
| LMG200х100 U45 | 1,2 | 200 | 100 | 1,27 | LMG20U4512100 |
| LMG200х110 U45 | 1,2 | 200 | 110 | 1,34 | LMG20U4512110 |
| LMG200х150 U45 | 1,2 | 200 | 150 | 1,63 | LMG20U4512150 |
| LMG200х200 U45 | 1,2 | 200 | 200 | 2,03 | LMG20U4512200 |
| LMG200х50 U45 | 1,5 | 200 | 50 | 1,19 | LMG20U451550 |
| LMG200х60 U45 | 1,5 | 200 | 60 | 1,26 | LMG20U451560 |
| LMG200х80 U45 | 1,5 | 200 | 80 | 1,43 | LMG20U451580 |
| LMG200х85 U45 | 1,5 | 200 | 85 | 1,47 | LMG20U451585 |
| LMG200х100 U45 | 1,5 | 200 | 100 | 1,59 | LMG20U4515100 |
| LMG200х110 U45 | 1,5 | 200 | 110 | 1,68 | LMG20U4515110 |
| LMG200х150 U45 | 1,5 | 200 | 150 | 2,04 | LMG20U4515150 |
| LMG200х200 U45 | 1,5 | 200 | 200 | 2,53 | LMG20U4515200 |
| LMG250х50 U45 | 1 | 250 | 50 | 1,01 | LMG25U451050 |
| LMG250х60 U45 | 1 | 250 | 60 | 1,06 | LMG25U451060 |
| LMG250х80 U45 | 1 | 250 | 80 | 1,18 | LMG25U451080 |
| LMG250х85 U45 | 1 | 250 | 85 | 1,21 | LMG25U451085 |
| LMG250х100 U45 | 1 | 250 | 100 | 1,31 | LMG25U4510100 |
| LMG250х110 U45 | 1 | 250 | 110 | 1,37 | LMG25U4510110 |
| LMG250х150 U45 | 1 | 250 | 150 | 1,63 | LMG25U4510150 |
| LMG250х200 U45 | 1 | 250 | 200 | 1,99 | LMG25U4510200 |
| LMG250х50 U45 | 1,2 | 250 | 50 | 1,21 | LMG25U451250 |
| LMG250х60 U45 | 1,2 | 250 | 60 | 1,28 | LMG25U451260 |
| LMG250х80 U45 | 1,2 | 250 | 80 | 1,42 | LMG25U451280 |
| LMG250х85 U45 | 1,2 | 250 | 85 | 1,46 | LMG25U451285 |
| LMG250х100 U45 | 1,2 | 250 | 100 | 1,57 | LMG25U4512100 |
| LMG250х110 U45 | 1,2 | 250 | 110 | 1,64 | LMG25U4512110 |
| LMG250х150 U45 | 1,2 | 250 | 150 | 1,96 | LMG25U4512150 |
| LMG250х200 U45 | 1,2 | 250 | 200 | 2,38 | LMG25U4512200 |
| LMG250х50 U45 | 1,5 | 250 | 50 | 1,51 | LMG25U451550 |
| LMG250х60 U45 | 1,5 | 250 | 60 | 1,60 | LMG25U451560 |
| LMG250х80 U45 | 1,5 | 250 | 80 | 1,78 | LMG25U451580 |
| LMG250х85 U45 | 1,5 | 250 | 85 | 1,82 | LMG25U451585 |
| LMG250х100 U45 | 1,5 | 250 | 100 | 1,96 | LMG25U4515100 |
| LMG250х110 U45 | 1,5 | 250 | 110 | 2,05 | LMG25U4515110 |
| LMG250х150 U45 | 1,5 | 250 | 150 | 2,45 | LMG25U4515150 |
| LMG250х200 U45 | 1,5 | 250 | 200 | 2,98 | LMG25U4515200 |

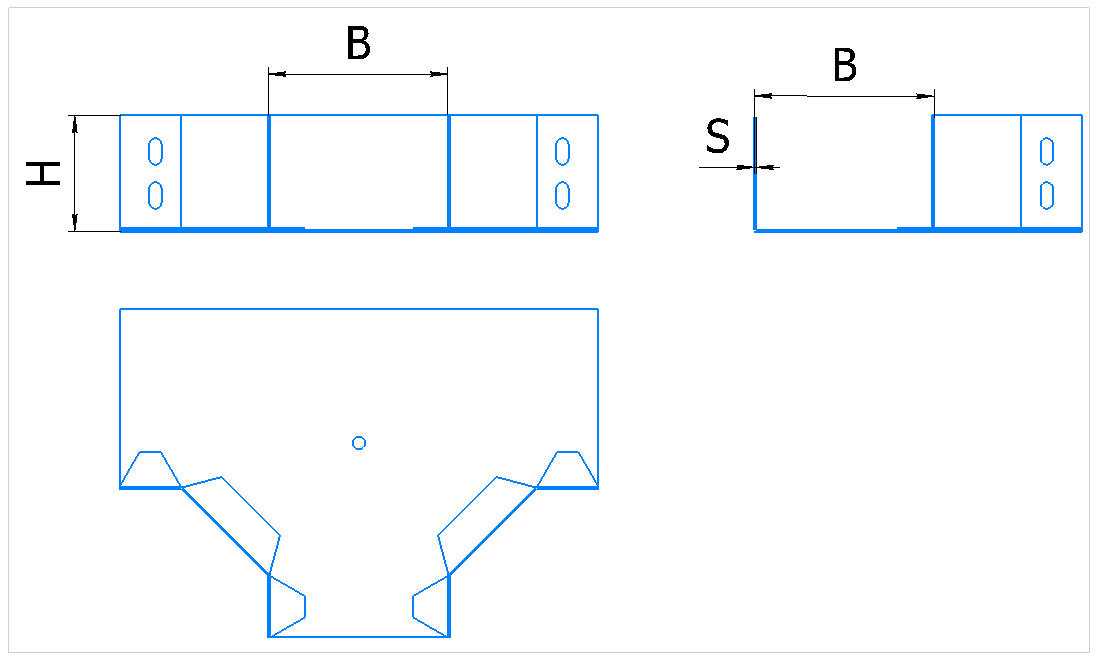

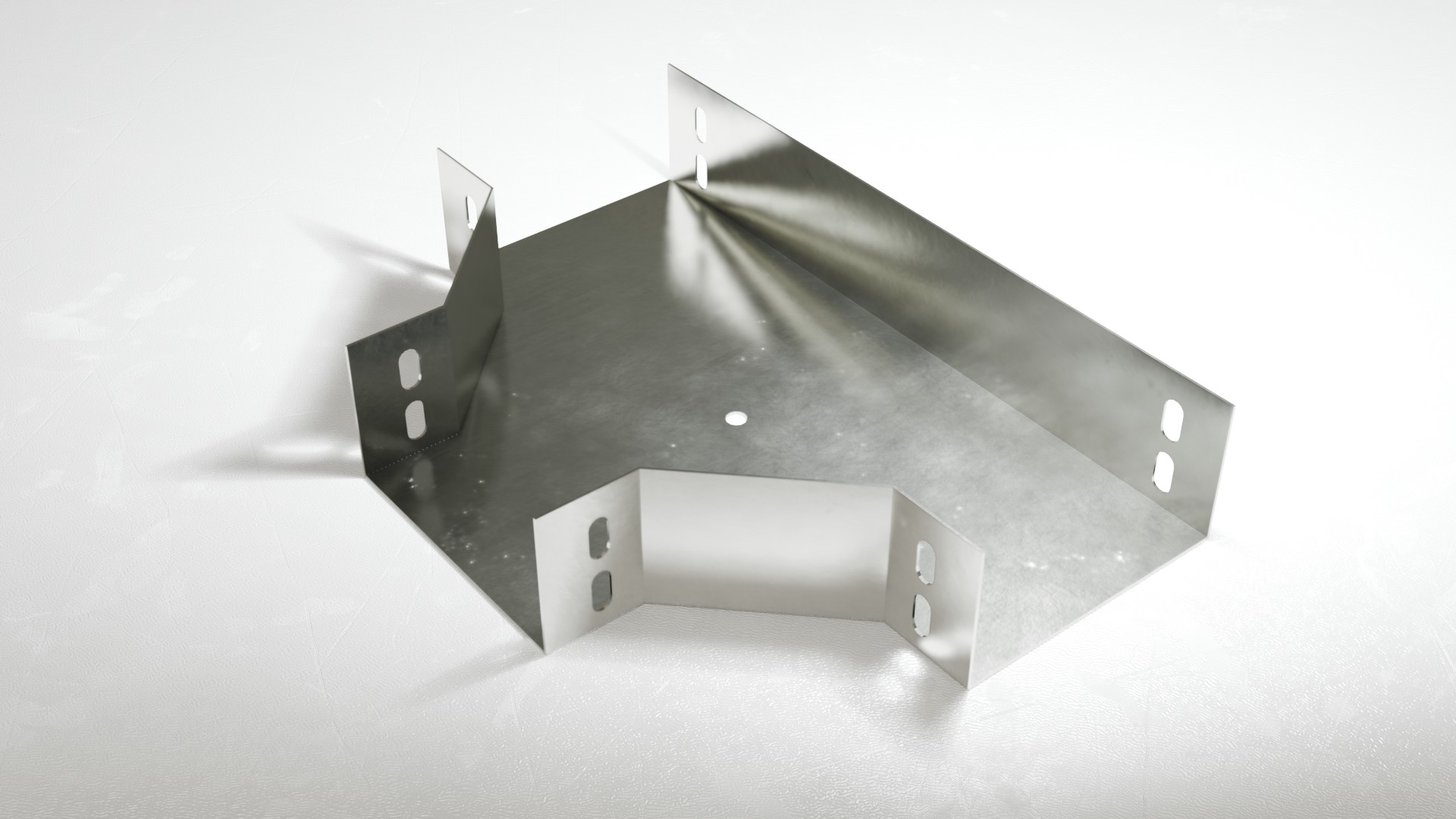

Лоток тройниковый неперфорированный LMGТ
Лоток тройниковый неперфорированный типа LMGT применяется для создания разветвления кабельной трассы в горизонтальной плоскости на три направления. Соединители SL входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.
| Тип изделия | S, мм | B, мм | H, мм | Масса, кг не более | Артикул |
|---|---|---|---|---|---|
| LMG50х25 Т | 0,8 | 50 | 25 | 0,32 | LMGT502508 |
| LMG50х35 Т | 0,8 | 50 | 35 | 0,35 | LMGT503508 |
| LMG50х40 Т | 0,8 | 50 | 40 | 0,37 | LMGT504008 |
| LMG50х50 Т | 0,8 | 50 | 50 | 0,40 | LMGT505008 |
| LMG50х25 Т | 1 | 50 | 25 | 0,40 | LMGT502510 |
| LMG50х35 Т | 1 | 50 | 35 | 0,44 | LMGT503510 |
| LMG50х40 Т | 1 | 50 | 40 | 0,46 | LMGT504010 |
| LMG50х50 Т | 1 | 40 | 50 | 0,47 | LMGT505010 |
| LMG100х40 Т | 0,8 | 100 | 40 | 0,52 | LMGT1004008 |
| LMG100х50 Т | 0,8 | 100 | 50 | 0,56 | LMGT1005008 |
| LMG100х60 Т | 0,8 | 100 | 60 | 0,59 | LMGT1006008 |
| LMG100х80 Т | 0,8 | 100 | 80 | 0,67 | LMGT1008008 |
| LMG100х85 Т | 0,8 | 100 | 85 | 0,69 | LMGT1008508 |
| LMG100х100 Т | 0,8 | 100 | 100 | 0,74 | LMGT10010008 |
| LMG100х110 Т | 0,8 | 100 | 110 | 0,78 | LMGT10011008 |
| LMG100х40 Т | 1 | 100 | 40 | 0,65 | LMGT1004010 |
| LMG100х50 Т | 1 | 100 | 50 | 0,70 | LMGT1005010 |
| LMG100х60 Т | 1 | 100 | 60 | 0,74 | LMGT1006010 |
| LMG100х80 Т | 1 | 100 | 80 | 0,83 | LMGT1008010 |
| LMG100х85 Т | 1 | 100 | 85 | 0,86 | LMGT1008510 |
| LMG100х100 Т | 1 | 100 | 100 | 0,93 | LMGT10010010 |
| LMG100х110 Т | 1 | 100 | 110 | 0,97 | LMGT10011010 |
| LMG100х40 Т | 1,2 | 100 | 40 | 0,78 | LMGT1004012 |
| LMG100х50 Т | 1,2 | 100 | 50 | 0,84 | LMGT1005012 |
| LMG100х60 Т | 1,2 | 100 | 60 | 0,89 | LMGT1006012 |
| LMG100х80 Т | 1,2 | 100 | 80 | 1,00 | LMGT1008012 |
| LMG100х85 Т | 1,2 | 100 | 85 | 1,03 | LMGT1008512 |
| LMG100х100 Т | 1,2 | 100 | 100 | 1,11 | LMGT10010012 |
| LMG100х110 Т | 1,2 | 100 | 110 | 1,17 | LMGT10011012 |
| LMG150х50 Т | 1 | 150 | 50 | 0,93 | LMGT1505010 |
| LMG150х60 Т | 1 | 150 | 60 | 0,98 | LMGT1506010 |
| LMG150х80 Т | 1 | 150 | 80 | 1,08 | LMGT1508010 |
| LMG150х85 Т | 1 | 150 | 85 | 1,11 | LMGT1508510 |
| LMG150х100 Т | 1 | 150 | 100 | 1,18 | LMGT15010010 |
| LMG150х110 Т | 1 | 150 | 110 | 1,23 | LMGT15011010 |
| LMG150х150 Т | 1 | 150 | 150 | 1,43 | LMGT15015010 |
| LMG150х50 Т | 1,2 | 150 | 50 | 1,12 | LMGT1505012 |
| LMG150х60 Т | 1,2 | 150 | 60 | 1,18 | LMGT1506012 |
| LMG150х80 Т | 1,2 | 150 | 80 | 1,30 | LMGT1508012 |
| LMG150х85 Т | 1,2 | 150 | 85 | 1,33 | LMGT1508512 |
| LMG150х100 Т | 1,2 | 150 | 100 | 1,42 | LMGT15010012 |
| LMG150х110 Т | 1,2 | 150 | 110 | 1,48 | LMGT15011012 |
| LMG150х150 Т | 1,2 | 150 | 150 | 1,72 | LMGT15015012 |
| LMG150х50 Т | 1,5 | 150 | 50 | 1,39 | LMGT1505015 |
| LMG150х60 Т | 1,5 | 150 | 60 | 1,47 | LMGT1506015 |
| LMG150х80 Т | 1,5 | 150 | 80 | 1,62 | LMGT1508015 |
| LMG150х85 Т | 1,5 | 150 | 85 | 1,66 | LMGT1508515 |
Ответвитель лотка в горизонте НП
чертёж
Лоток крестообразный НП
чертёж
Поворот лотка в вертикальной плоскости вниз на 90° НП
чертёж
Поворот лотка в вертикальной плоскости вниз на 45° НП
чертёж
Поворот лотка в вертикальной плоскости вверх на 90° НП
чертёж
Поворот лотка в вертикальной плоскости вверх на 45° НП
чертёж
Поворот лотка в горизонте регулируемый НП
чертёж
Поворот лотка в вертикальной плоскости регулируемый НП
чертёж
Контакты отделов
Приемная генерального директора
(8453) 66-20-32 · info@zemk.ru
Сонюшкин
Александр Николаевич
Александр Николаевич
Генеральный директор
Щеглов
Сергей Вячеславович
Сергей Вячеславович
Главный инженер
По вопросам выполнения работ
(8453) 66-20-32 доб. 130
Касацкий
Николай Тимофеевич
Николай Тимофеевич
Зам. ген. дир. по строительству
Найман
Михаил Григорьевич
Михаил Григорьевич
Коммерческий директор
По вопросам приобретения продукции
(8453) 66-20-32 доб. 111
Буравлев
Артём Ильич
Артём Ильич
Зам. коммерческого директора
Меркулов
Сергей Сергеевич
Сергей Сергеевич
Отдел реализации
Производственно-технический отдел
(8453) 66-20-32 доб. 103
Тимохин
Антон Константинович
Антон Константинович
Технический директор
Исаев
Иван Валерьевич
Иван Валерьевич
Начальник производственно-технического отдела
По вопросам изготовления продукции
(8453) 66-20-32 доб. 105
Романюк
Роман Михайлович
Роман Михайлович
Гл. инженер производства
Голубин
Александр Андреевич
Александр Андреевич
Начальник цеха
