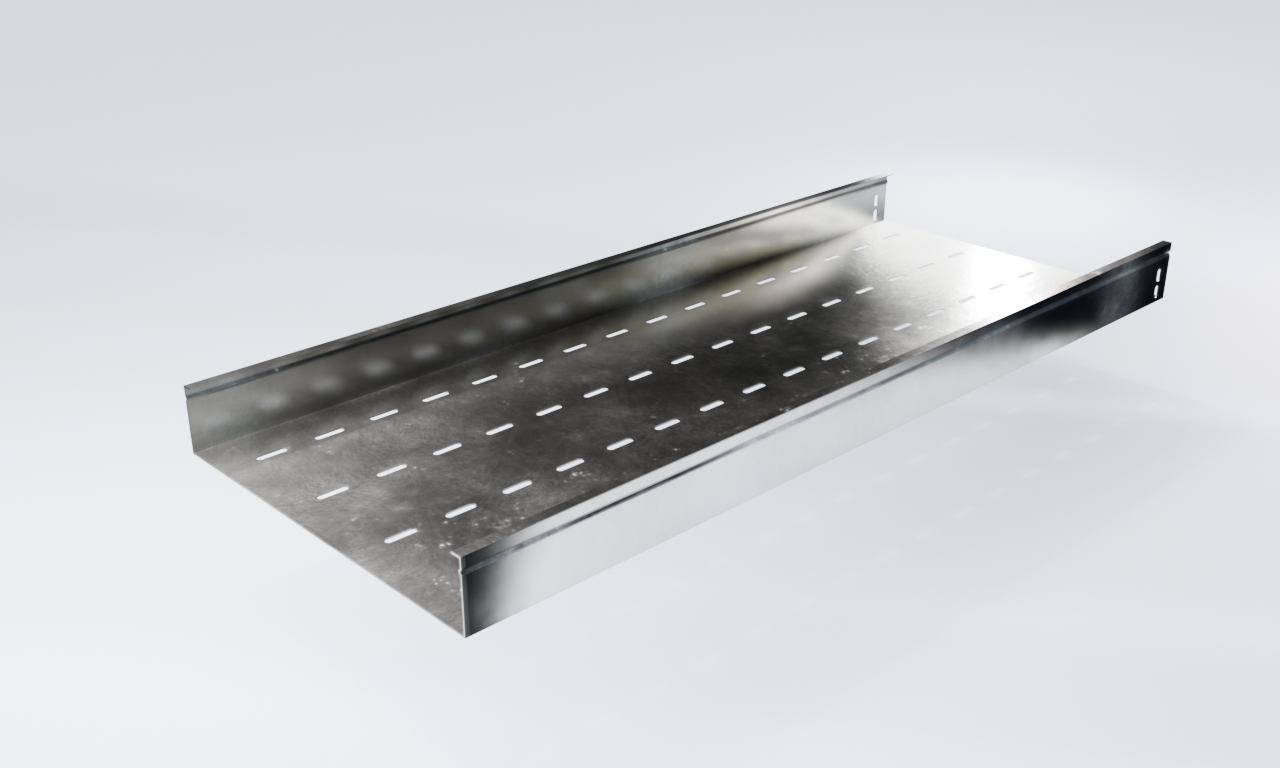

Лоток прямой перфорированный LM

Лотки монтажные перфорированные

чертёж

Лоток прямой перфорированный применяется для прокладки прямых участков кабельных трасс для прокладки кабелей, проводов и т.д. Соединители СЛ входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно

Лоток прямой перфорированный LM с высотой борта 50 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LM 50x50-2	2000	0,8	50	50	2,21	LM2055008
LM 50x50-2,5	2500	0,8	50	50	2,74	LM2555008
LM 50x50-3	3000	0,8	50	50	3,27	LM3055008
LM 50x50-2	2000	1	50	50	2,76	LM2055010
LM 50x50-2,5	2500	1	50	50	3,42	LM2555010
LM 50x50-3	3000	1	50	50	4,09	LM3055010
LM 100x50-2	2000	0,8	100	50	2,83	LM20105008
LM 100x50-2,5	2500	0,8	100	50	3,52	LM25105008
LM 100x50-3	3000	0,8	100	50	4,22	LM30105008
LM 100x50-2	2000	1	100	50	3,54	LM20105010
LM 100x50-2,5	2500	1	100	50	4,41	LM25105010
LM 100x50-3	3000	1	100	50	5,27	LM30105010
LM 100x50-2	2000	1,2	100	50	4,25	LM20105012
LM 100x50-2,5	2500	1,2	100	50	5,29	LM25105012
LM 100x50-3	3000	1,2	100	50	6,32	LM30105012
LM 150x50-2	2000	1	150	50	4,33	LM20155010
LM 150x50-2,5	2500	1	150	50	5,39	LM25155010
LM 150x50-3	3000	1	150	50	6,45	LM30155010
LM 200x50-2	2000	1	200	50	5,11	LM20205010
LM 200x50-2,5	2500	1	200	50	6,37	LM25205010
LM 200x50-3	3000	1	200	50	7,62	LM30205010
LM 200x50-2	2000	1,2	200	50	6,13	LM20205012
LM 200x50-2,5	2500	1,2	200	50	7,64	LM25205012
LM 200x50-3	3000	1,2	200	50	9,15	LM30205012
LM 200x50-2	2000	1,5	200	50	7,67	LM20205015
LM 200x50-2,5	2500	1,5	200	50	9,55	LM25205015
LM 200x50-3	3000	1,5	200	50	11,44	LM30205015
LM 250x50-2	2000	1,2	250	50	7,08	LM20255012
LM 250x50-2,5	2500	1,2	250	50	8,82	LM25255012
LM 250x50-3	3000	1,2	250	50	10,56	LM30255012
LM 250x50-2	2000	1,5	250	50	8,85	LM20255015
LM 250x50-2,5	2500	1,5	250	50	11,02	LM25255015
LM 250x50-3	3000	1,5	250	50	13,20	LM30255015
LM 300x50-2	2000	1,2	300	50	8,02	LM20305012
LM 300x50-2,5	2500	1,2	300	50	10,00	LM25305012
LM 300x50-3	3000	1,2	300	50	11,97	LM30305012
LM 300x50-2	2000	1,5	300	50	10,02	LM20305015
LM 300x50-2,5	2500	1,5	300	50	12,50	LM25305015
LM 300x50-3	3000	1,5	300	50	14,97	LM30305015
LM 400x50-2	2000	1,2	400	50	9,90	LM20405012
LM 400x50-2,5	2500	1,2	400	50	12,35	LM25405012
LM 400x50-3	3000	1,2	400	50	14,80	LM30405012
LM 400x50-2	2000	1,5	400	50	12,38	LM20405015
LM 400x50-2,5	2500	1,5	400	50	15,44	LM25405015
LM 400x50-3	3000	1,5	400	50	18,50	LM30405015
LM 500x50-2	2000	1,2	500	50	11,79	LM20505012
LM 500x50-2,5	2500	1,2	500	50	14,71	LM25505012
LM 500x50-3	3000	1,2	500	50	17,63	LM30505012
LM 500x50-2	2000	1,5	500	50	14,73	LM20505015
LM 500x50-2,5	2500	1,5	500	50	18,38	LM25505015
LM 500x50-3	3000	1,5	500	50	22,03	LM30505015
LM 600x50-2	2000	1,2	600	50	13,67	LM20605012
LM 600x50-2,5	2500	1,2	600	50	17,06	LM25605012
LM 600x50-3	3000	1,2	600	50	20,45	LM30605012
LM 600x50-2	2000	1,5	600	50	17,09	LM20605015
LM 600x50-2,5	2500	1,5	600	50	21,33	LM25605015

Лоток прямой перфорированный LM с высотой борта 60 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LM 100x60-2	2000	0,8	100	60	3,09	LM20106008
LM 100x60-2,5	2500	0,8	100	60	3,85	LM25106008
LM 100x60-3	3000	0,8	100	60	4,60	LM30106008
LM 100x60-2	2000	1	100	60	3,87	LM20106010
LM 100x60-2,5	2500	1	100	60	4,81	LM25106010
LM 100x60-3	3000	1	100	60	5,75	LM30106010
LM 100x60-2	2000	1,2	100	60	4,64	LM20106012
LM 100x60-2,5	2500	1,2	100	60	5,77	LM25106012
LM 100x60-3	3000	1,2	100	60	6,90	LM30106012
LM 150x60-2	2000	1	150	60	4,65	LM20156010
LM 150x60-2,5	2500	1	150	60	5,79	LM25156010
LM 150x60-3	3000	1	150	60	6,93	LM30156010
LM 200x60-2	2000	1	200	60	5,44	LM20206010
LM 200x60-2,5	2500	1	200	60	6,77	LM25206010
LM 200x60-3	3000	1	200	60	8,11	LM30206010
LM 200x60-2	2000	1,2	200	60	6,53	LM20206012
LM 200x60-2,5	2500	1,2	200	60	8,13	LM25206012
LM 200x60-3	3000	1,2	200	60	9,73	LM30206012
LM 200x60-2	2000	1,5	200	60	8,16	LM20206015
LM 200x60-2,5	2500	1,5	200	60	10,16	LM25206015
LM 200x60-3	3000	1,5	200	60	12,16	LM30206015
LM 250x60-2	2000	1,2	250	60	7,47	LM20256012
LM 250x60-2,5	2500	1,2	250	60	9,31	LM25256012
LM 250x60-3	3000	1,2	250	60	11,14	LM30256012
LM 250x60-2	2000	1,5	250	60	9,34	LM20256015
LM 250x60-2,5	2500	1,5	250	60	11,63	LM25256015
LM 250x60-3	3000	1,5	250	60	13,93	LM30256015
LM 300x60-2	2000	1,2	300	60	9,01	LM20306012
LM 300x60-2,5	2500	1,2	300	60	11,23	LM25306012
LM 300x60-3	3000	1,2	300	60	13,45	LM30306012
LM 300x60-2	2000	1,5	300	60	11,26	LM20306015
LM 300x60-2,5	2500	1,5	300	60	14,04	LM25306015
LM 300x60-3	3000	1,5	300	60	16,81	LM30306015
LM 400x60-2	2000	1,2	400	60	10,29	LM20406012
LM 400x60-2,5	2500	1,2	400	60	12,84	LM25406012
LM 400x60-3	3000	1,2	400	60	15,38	LM30406012
LM 400x60-2	2000	1,5	400	60	12,87	LM20406015
LM 400x60-2,5	2500	1,5	400	60	16,05	LM25406015
LM 400x60-3	3000	1,5	400	60	19,23	LM30406015
LM 500x60-2	2000	1,2	500	60	12,18	LM20506012
LM 500x60-2,5	2500	1,2	500	60	15,19	LM25506012
LM 500x60-3	3000	1,2	500	60	18,21	LM30506012
LM 500x60-2	2000	1,5	500	60	15,22	LM20506015
LM 500x60-2,5	2500	1,5	500	60	18,99	LM25506015
LM 500x60-3	3000	1,5	500	60	22,76	LM30506015
LM 600x60-2	2000	1,2	600	60	14,06	LM20606012
LM 600x60-2,5	2500	1,2	600	60	17,55	LM25606012
LM 600x60-3	3000	1,2	600	60	21,03	LM30606012
LM 600x60-2	2000	1,5	600	60	17,58	LM20606015
LM 600x60-2,5	2500	1,5	600	60	21,93	LM25606015
LM 600x60-3	3000	1,5	600	60	26,29	LM30606015

Лоток прямой перфорированный LM с высотой борта 85 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LM 100x85-2	2000	1	100	85	4,68	LM20108510
LM 100x85-2,5	2500	1	100	85	5,82	LM25108510
LM 100x85-3	3000	1	100	85	6,96	LM30108510
LM 100x85-2	2000	1,2	100	85	5,62	LM20108512
LM 100x85-2,5	2500	1,2	100	85	6,99	LM25108512
LM 100x85-3	3000	1,2	100	85	8,35	LM30108512
LM 150x85-2	2000	1	150	85	5,47	LM20158510
LM 150x85-2,5	2500	1	150	85	6,80	LM25158510
LM 150x85-3	3000	1	150	85	8,14	LM30158510
LM 150x85-2	2000	1,2	150	85	6,56	LM20158512
LM 150x85-2,5	2500	1,2	150	85	8,17	LM25158512
LM 150x85-3	3000	1,2	150	85	9,77	LM30158512
LM 200x85-2	2000	1	200	85	6,25	LM20208510
LM 200x85-2,5	2500	1	200	85	7,79	LM25208510
LM 200x85-3	3000	1	200	85	9,32	LM30208510
LM 200x85-2	2000	1,2	200	85	7,51	LM20208512
LM 200x85-2,5	2500	1,2	200	85	9,34	LM25208512
LM 200x85-3	3000	1,2	200	85	11,18	LM30208512
LM 200x85-2	2000	1,5	200	85	9,38	LM20208515
LM 200x85-2,5	2500	1,5	200	85	11,68	LM25208515
LM 200x85-3	3000	1,5	200	85	13,97	LM30208512
LM 250x85-2	2000	1,2	250	85	8,45	LM20258512
LM 250x85-2,5	2500	1,2	250	85	10,52	LM25258512
LM 250x85-3	3000	1,2	250	85	12,59	LM30258512
LM 250x85-2	2000	1,5	250	85	10,56	LM20258512
LM 250x85-2,5	2500	1,5	250	85	13,15	LM25258515
LM 250x85-3	3000	1,5	250	85	15,74	LM30258515
LM 300x85-2	2000	1,2	300	85	9,39	LM20308512
LM 300x85-2,5	2500	1,2	300	85	11,70	LM25308512
LM 300x85-3	3000	1,2	300	85	14,01	LM30308512
LM 300x85-2	2000	1,5	300	85	11,74	LM20308515
LM 300x85-2,5	2500	1,5	300	85	14,62	LM25308515
LM 300x85-3	3000	1,5	300	85	17,51	LM30308515
LM 400x85-2	2000	1,2	400	85	11,27	LM20408512
LM 400x85-2,5	2500	1,2	400	85	14,05	LM25408512
LM 400x85-3	3000	1,2	400	85	16,83	LM30408512
LM 400x85-2	2000	1,5	400	85	14,09	LM20408515
LM 400x85-2,5	2500	1,5	400	85	17,57	LM25408515
LM 400x85-3	3000	1,5	400	85	21,04	LM30408515
LM 500x85-2	2000	1,5	500	85	16,45	LM20508515
LM 500x85-2,5	2500	1,5	500	85	20,51	LM25508515
LM 500x85-3	3000	1,5	500	85	24,57	LM30508515
LM 600x85-2	2000	1,5	600	85	18,80	LM20608515
LM 600x85-2,5	2500	1,5	600	85	23,45	LM25608515
LM 600x85-3	3000	1,5	600	85	28,10	LM30608515

Лоток прямой перфорированный LM с высотой борта 100 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LM 100x100-2	2000	1	100	100	5,17	LM201010010
LM 100x100-2,5	2500	1	100	100	6,43	LM251010010
LM 100x100-3	3000	1	100	100	7,69	LM301010010
LM 100x100-2	2000	1,2	100	100	6,21	LM201010012
LM 100x100-2,5	2500	1,2	100	100	7,72	LM251010012
LM 100x100-3	3000	1,2	100	100	9,22	LM301210012
LM 100x100-2	2000	1,5	100	100	7,76	LM201010015
LM 100x100-2,5	2500	1,5	100	100	9,65	LM251010015
LM 100x100-3	3000	1,5	100	100	11,53	LM301010015
LM 150x100-2	2000	1	150	100	5,96	LM201510010
LM 150x100-2,5	2500	1	150	100	7,41	LM251510010
LM 150x100-3	3000	1	150	100	8,86	LM301510010
LM 150x100-2	2000	1,2	150	100	7,15	LM201510012
LM 150x100-2,5	2500	1,2	150	100	8,89	LM251510012
LM 150x100-3	3000	1,2	150	100	10,64	LM301510012
LM 150x100-2	2000	1,5	150	100	8,94	LM201510015
LM 150x100-2,5	2500	1,5	150	100	11,12	LM251510015
LM 150x100-3	3000	1,5	150	100	13,30	LM301510015
LM 200x100-2	2000	1,2	200	100	8,09	LM202010012
LM 200x100-2,5	2500	1,2	200	100	10,07	LM252010012
LM 200x100-3	3000	1,2	200	100	12,05	LM302010012
LM 200x100-2	2000	1,5	200	100	10,12	LM202010015
LM 200x100-2,5	2500	1,5	200	100	12,59	LM252010015
LM 200x100-3	3000	1,5	200	100	15,06	LM302010015
LM 250x100-2	2000	1,2	250	100	9,04	LM202510012
LM 250x100-2,5	2500	1,2	250	100	11,25	LM252510012
LM 250x100-3	3000	1,2	250	100	13,46	LM302510012
LM 250x100-2	2000	1,5	250	100	11,29	LM202510015
LM 250x100-2,5	2500	1,5	250	100	14,06	LM252510015
LM 250x100-3	3000	1,5	250	100	16,83	LM302510015
LM 300x100-2	2000	0,8	300	100	6,65	LM203010008
LM 300x100-2,5	2500	0,8	300	100	8,28	LM253010008
LM 300x100-3	3000	0,8	300	100	9,92	LM303010008
LM 300x100-2	2000	0,8	300	100	6,65	LM203010008
LM 300x100-2,5	2500	0,8	300	100	8,28	LM253010008
LM 300x100-3	3000	0,8	300	100	9,92	LM303010008
LM 300x100-2	2000	1	300	100	8,31	LM203010010
LM 300x100-2,5	2500	1	300	100	10,36	LM253010010
LM 300x100-3	3000	1	300	100	12,40	LM303010010
LM 300x100-2	2000	1	300	100	8,31	LM203010010
LM 300x100-2,5	2500	1	300	100	10,36	LM253010010
LM 300x100-3	3000	1	300	100	12,40	LM303010010
LM 400x100-2	2000	1,2	400	100	11,86	LM204010012
LM 400x100-2,5	2500	1,2	400	100	14,78	LM254010012
LM 400x100-3	3000	1,2	400	100	17,70	LM304010012
LM 400x100-2	2000	1,5	400	100	14,83	LM204010015
LM 400x100-2,5	2500	1,5	400	100	18,48	LM254010015
LM 400x100-3	3000	1,5	400	100	22,13	LM304010015
LM 500x100-2	2000	1,5	500	100	17,18	LM205011015
LM 500x100-2,5	2500	1,5	500	100	21,42	LM255010015
LM 500x100-3	3000	1,5	500	100	25,66	LM305010015
LM 600x100-2	2000	1,5	600	100	19,54	LM206010015
LM 600x100-2,5	2500	1,5	600	100	24,36	LM256010015
LM 600x100-3	3000	1,5	600	100	29,19	LM306010015

Лоток прямой перфорированный LM с высотой борта 110 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LM 100x110-2	2000	1	100	110	5,50	LM201011010
LM 100x110-2,5	2500	1	100	110	6,84	LM251011010
LM 100x110-3	3000	1	100	110	8,17	LM301011010
LM 100x110-2	2000	1,2	100	110	6,60	LM201011012
LM 100x110-2,5	2500	1,2	100	110	8,20	LM251011012
LM 100x110-3	3000	1,2	100	110	9,80	LM301011012
LM 100x110-2	2000	1,5	100	110	8,25	LM201011015
LM 100x110-2,5	2500	1,5	100	110	10,25	LM251011015
LM 100x110-3	3000	1,5	100	110	12,26	LM301011015
LM 150x110-2	2000	1	150	110	6,29	LM201511010
LM 150x110-2,5	2500	1	150	110	7,82	LM251511010
LM 150x110-3	3000	1	150	110	9,35	LM301511010
LM 150x110-2	2000	1,2	150	110	7,54	LM201511012
LM 150x110-2,5	2500	1,2	150	110	9,38	LM251511012
LM 150x110-3	3000	1,2	150	110	11,22	LM301511012
LM 150x110-2	2000	1,5	150	110	9,43	LM201511015
LM 150x110-2,5	2500	1,5	150	110	11,73	LM251511015
LM 150x110-3	3000	1,5	150	110	14,02	LM301511015
LM 200x110-2	2000	1,2	200	110	8,49	LM202011012
LM 200x110-2,5	2500	1,2	200	110	10,56	LM252011012
LM 200x110-3	3000	1,2	200	110	12,63	LM302011012
LM 200x110-2	2000	1,5	200	110	10,61	LM202011015
LM 200x110-2,5	2500	1,5	200	110	13,20	LM252011015
LM 200x110-3	3000	1,5	200	110	15,79	LM301011015
LM 250x110-2	2000	1,2	250	110	9,43	LM202511012
LM 250x110-2,5	2500	1,2	250	110	11,74	LM252511012
LM 250x110-3	3000	1,2	250	110	14,04	LM302511012
LM 250x110-2	2000	1,5	250	110	11,78	LM202511015
LM 250x110-2,5	2500	1,5	250	110	14,67	LM252511015
LM 250x110-3	3000	1,5	250	110	17,55	LM302511015
LM 300x110-2	2000	1	300	110	8,64	LM203011010
LM 300x110-2,5	2500	1	300	110	10,76	LM253011010
LM 300x110-3	3000	1	300	110	12,88	LM303011010
LM 300x110-2	2000	1,2	300	110	10,37	LM203011012
LM 300x110-2,5	2500	1,2	300	110	12,91	LM253011012
LM 300x110-3	3000	1,2	300	110	15,46	LM303011012
LM 300x110-2	2000	1,5	300	110	12,96	LM203011015
LM 300x110-2,5	2500	1,5	300	110	16,14	LM253011015
LM 300x110-3	3000	1,5	300	110	19,32	LM303011015
LM 400x110-2	2000	1,2	400	110	12,25	LM204011012
LM 400x110-2,5	2500	1,2	400	110	15,27	LM254011012
LM 400x110-3	3000	1,2	400	110	18,28	LM304011012
LM 400x110-2	2000	1,5	400	110	15,32	LM204011015
LM 400x110-2,5	2500	1,5	400	110	19,08	LM254011015
LM 400x110-3	3000	1,5	400	110	22,85	LM304011015
LM 500x110-2	2000	1,5	500	110	17,67	LM205011015
LM 500x110-2,5	2500	1,5	500	110	22,03	LM255011015
LM 500x110-3	3000	1,5	500	110	26,39	LM305011015
LM 600x110-2	2000	1,5	600	110	20,03	LM206011015
LM 600x110-2,5	2500	1,5	600	110	24,97	LM256011015
LM 600x110-3	3000	1,5	600	110	29,92	LM306011015

Лоток прямой перфорированный LM с высотой борта 150 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LM 150x150-2	2000	1,2	150	150	9,11	LM201515012
LM 150x150-2,5	2500	1,2	150	150	11,32	LM251515012
LM 150x150-3	3000	1,2	150	150	13,54	LM301515012
LM 150x150-2	2000	1,5	150	150	11,39	LM201515015
LM 150x150-2,5	2500	1,5	150	150	14,16	LM251515015
LM 150x150-3	3000	1,5	150	150	16,92	LM301515015
LM 200x150-2	2000	1,2	200	150	10,05	LM202015012
LM 200x150-2,5	2500	1,2	200	150	12,50	LM252015012
LM 200x150-3	3000	1,2	200	150	14,95	LM302015012
LM 200x150-2	2000	1,5	200	150	12,57	LM202015015
LM 200x150-2,5	2500	1,5	200	150	15,63	LM252015015
LM 200x150-3	3000	1,5	200	150	18,69	LM302015015
LM 250x150-2	2000	1,2	250	150	11,00	LM202515012
LM 250x150-2,5	2500	1,2	250	150	13,68	LM252515012
LM 250x150-3	3000	1,2	250	150	16,36	LM302515012
LM 250x150-2	2000	1,5	250	150	13,74	LM202515015
LM 250x150-2,5	2500	1,5	250	150	17,10	LM252515015
LM 250x150-3	3000	1,5	250	150	20,46	LM302515015
LM 300x150-2	2000	1,2	300	150	11,94	LM203015012
LM 300x150-2,5	2500	1,2	300	150	14,86	LM253015012
LM 300x150-3	3000	1,2	300	150	17,78	LM303015012
LM 300x150-2	2000	1,5	300	150	14,92	LM203015015
LM 300x150-2,5	2500	1,5	300	150	18,57	LM253015015
LM 300x150-3	3000	1,5	300	150	22,22	LM303015015
LM 400x150-2	2000	1,2	400	150	13,82	LM204015012
LM 400x150-2,5	2500	1,2	400	150	17,21	LM254015012
LM 400x150-3	3000	1,2	400	150	20,60	LM304015012
LM 400x150-2	2000	1,5	400	150	17,28	LM204015015
LM 400x150-2,5	2500	1,5	400	150	21,52	LM254015015
LM 400x150-3	3000	1,5	400	150	25,75	LM304015015
LM 500x150-2	2000	1,2	500	150	15,71	LM205015012
LM 500x150-2,5	2500	1,2	500	150	19,57	LM255015012
LM 500x150-3	3000	1,2	500	150	23,43	LM305015012
LM 500x150-2	2000	1,5	500	150	19,63	LM205015015
LM 500x150-2,5	2500	1,5	500	150	24,46	LM255015015
LM 500x150-3	3000	1,5	500	150	29,29	LM305015015
LM 600x150-2	2000	1,2	600	150	17,59	LM206015012
LM 600x150-2,5	2500	1,2	600	150	21,92	LM256015012
LM 600x150-3	3000	1,2	600	150	26,26	LM306015012
LM 600x150-2	2000	1,5	600	150	21,99	LM206015015
LM 600x150-2,5	2500	1,5	600	150	27,40	LM256015015
LM 600x150-3	3000	1,5	600	150	32,82	LM306015015
LM 400x150-2	2000	1,5	400	150	17,28	LM204015015
LM 400x150-2,5	2500	1,5	400	150	21,52	LM254015015
LM 400x150-3	3000	1,5	400	150	25,75	LM304015015
LM 500x150-2	2000	1,2	500	150	15,71	LM205015012
LM 500x150-2,5	2500	1,2	500	150	19,57	LM255015012
LM 500x150-3	3000	1,2	500	150	23,43	LM305015012
LM 500x150-2	2000	1,5	500	150	19,63	LM205015015
LM 500x150-2,5	2500	1,5	500	150	24,46	LM255015015
LM 500x150-3	3000	1,5	500	150	29,29	LM305015015
LM 600x150-2	2000	1,2	600	150	17,59	LM206015012
LM 600x150-2,5	2500	1,2	600	150	21,92	LM256015012
LM 600x150-3	3000	1,2	600	150	26,26	LM306015012
LM 600x150-2	2000	1,5	600	150	21,99	LM206015015
LM 600x150-2,5	2500	1,5	600	150	27,40	LM256015015
LM 600x150-3	3000	1,5	600	150	32,82	LM306015015

Лоток прямой перфорированный LM с высотой борта 200 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LM 200x200-2	2000	1,5	200	200	15,02	LM202020015
LM 200x200-2,5	2500	1,5	200	200	18,67	LM252020015
LM 200x200-3	3000	1,5	200	200	22,32	LM302020015
LM 250x200-2	2000	1,5	250	200	16,19	LM202520015
LM 250x200-2,5	2500	1,5	250	200	20,14	LM252520015
LM 250x200-3	3000	1,5	250	200	24,08	LM302520015
LM 300x200-2	2000	1,5	300	200	17,37	LM203020015
LM 300x200-2,5	2500	1,5	300	200	21,61	LM253020015
LM 300x200-3	3000	1,5	300	200	25,85	LM303020015
LM 400x200-2	2000	1,5	400	200	19,73	LM204020015
LM 400x200-2,5	2500	1,5	400	200	24,55	LM254020015
LM 400x200-3	3000	1,5	400	200	29,38	LM304020015
LM 500x200-2	2000	1,5	500	200	22,08	LM205020015
LM 500x200-2,5	2500	1,5	500	200	27,50	LM255020015
LM 500x200-3	3000	1,5	500	200	32,91	LM305020015
LM 600x200-2	2000	1,5	600	200	24,44	LM206020015
LM 600x200-2,5	2500	1,5	600	200	30,44	LM256020015
LM 600x200-3	3000	1,5	600	200	36,45	LM306020015

Крышка лотка прямого

Крышки лотков монтажных

чертёж

Крышка лотка KL применяется на прямых участках кабельной трассы к лоткам листовым типа LM и LMG для защиты кабелей от воздействия факторов внешней среды. Соединение лотка с крышкой производится при помощи прижима крышки лотка универсального FU-KL на имеющиеся метизы с установкой дополнительной гайки.

```html

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
КL50-2	2000	0,8	50	25	1,31	KL20502508
КL50-2,5	2500	0,8	50	25	1,63	KL25502508
КL50-3	3000	0,8	50	25	1,96	KL30502508
КL100-2	2000	0,8	100	25	1,96	KL201002508
КL100-2,5	2500	0,8	100	25	2,45	KL251002508
КL100-3	3000	0,8	100	25	2,94	KL301002508
КL100-2	2000	1	100	25	2,45	KL201002510
КL100-2,5	2500	1	100	25	3,06	KL251002510
КL100-3	3000	1	100	25	3,67	KL301002510
КL150-2	2000	0,8	150	25	2,61	KL201502508
КL150-2,5	2500	0,8	150	25	3,27	KL251502508
КL150-3	3000	0,8	150	25	3,92	KL301502508
КL150-2	2000	1	150	25	3,27	KL201502510
КL150-2,5	2500	1	150	25	4,08	KL2511502510
КL150-3	3000	1	150	25	4,90	KL301502510
КL200-2	2000	0,8	200	25	3,27	KL202002508
КL200-2,5	2500	0,8	200	25	4,08	KL252002508
КL200-3	3000	0,8	200	25	4,90	KL302002508
КL200-2	2000	1	200	25	4,08	KL202002510
КL200-2,5	2500	1	200	25	5,10	KL252002510
КL200-3	3000	1	200	25	6,12	KL302002510
КL200-2	2000	1,2	200	25	4,90	KL202002512
КL200-2,5	2500	1,2	200	25	6,12	KL252002512
КL200-3	3000	1,2	200	25	7,35	KL302002512
КL200-2	2000	1,5	200	25	6,12	KL202002515
КL200-2,5	2500	1,5	200	25	7,65	KL252002515
КL200-3	3000	1,5	200	25	9,18	KL302002515
КL250-2	2000	0,8	250	25	3,92	KL202502508
КL250-2,5	2500	0,8	250	25	4,90	KL252502508
КL250-3	3000	0,8	250	25	5,88	KL302502508
КL250-2	2000	1	250	25	4,90	KL202502510

```

Лоток прямой неперфорированный LMG

Лотки монтажные неперфорированные

чертёж

Лоток прямой неперфорированный применяется для прокладки прямых участков кабельных трасс для прокладки кабелей, проводов и т.д. Соединители СЛ входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.

Лоток прямой неперфорированный LMG с высотой борта 50 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LMG 50x50-2	2000	0,8	50	50	2,21	LMG2055008
LMG 50x50-2,5	2500	0,8	50	50	2,74	LMG2555008
LMG 50x50-3	3000	0,8	50	50	3,27	LMG3055008
LMG 50x50-2	2000	1	50	50	2,76	LMG2055010
LMG 50x50-2,5	2500	1	50	50	3,42	LMG2555010
LMG 50x50-3	3000	1	50	50	4,09	LMG3055010
LMG 100x50-2	2000	0,8	100	50	2,83	LMG20105008
LMG 100x50-2,5	2500	0,8	100	50	3,52	LMG25105008
LMG 100x50-3	3000	0,8	100	50	4,22	LMG30105008
LMG 100x50-2	2000	1	100	50	3,54	LMG20105010
LMG 100x50-2,5	2500	1	100	50	4,41	LMG25105010
LMG 100x50-3	3000	1	100	50	5,27	LMG30105010
LMG 100x50-2	2000	1,2	100	50	4,25	LMG20105012
LMG 100x50-2,5	2500	1,2	100	50	5,29	LMG25105012
LMG 100x50-3	3000	1,2	100	50	6,32	LMG30105012
LMG 150x50-2	2000	1	150	50	4,33	LMG20155010
LMG 150x50-2,5	2500	1	150	50	5,39	LMG25155010
LMG 150x50-3	3000	1	150	50	6,45	LMG30155010
LMG 200x50-2	2000	1	200	50	5,11	LMG20205010
LMG 200x50-2,5	2500	1	200	50	6,37	LMG25205010
LMG 200x50-3	3000	1	200	50	7,62	LMG30205010
LMG 200x50-2	2000	1,2	200	50	6,13	LMG20205012
LMG 200x50-2,5	2500	1,2	200	50	7,64	LMG25205012
LMG 200x50-3	3000	1,2	200	50	9,15	LMG30205012
LMG 200x50-2	2000	1,5	200	50	7,67	LMG20205015
LMG 200x50-2,5	2500	1,5	200	50	9,55	LMG25205015
LMG 200x50-3	3000	1,5	200	50	11,44	LMG30205015
LMG 250x50-2	2000	1,2	250	50	7,08	LMG20255012
LMG 250x50-2,5	2500	1,2	250	50	8,82	LMG25255012
LMG 250x50-3	3000	1,2	250	50	10,56	LMG30255012
LMG 250x50-2	2000	1,5	250	50	8,85	LMG20255015
LMG 250x50-2,5	2500	1,5	250	50	11,02	LMG25255015
LMG 250x50-3	3000	1,5	250	50	13,20	LMG30255015
LMG 300x50-2	2000	1,2	300	50	8,02	LMG20305012
LMG 300x50-2,5	2500	1,2	300	50	10,00	LMG25305012
LMG 300x50-3	3000	1,2	300	50	11,97	LMG30305012
LMG 300x50-2	2000	1,5	300	50	10,02	LMG20305015
LMG 300x50-2,5	2500	1,5	300	50	12,50	LMG25305015
LMG 300x50-3	3000	1,5	300	50	14,97	LMG30305015
LMG 400x50-2	2000	1,2	400	50	9,90	LMG20405012
LMG 400x50-2,5	2500	1,2	400	50	12,35	LMG25405012
LMG 400x50-3	3000	1,2	400	50	14,80	LMG30405012
LMG 400x50-2	2000	1,5	400	50	12,38	LMG20405015
LMG 400x50-2,5	2500	1,5	400	50	15,44	LMG25405015
LMG 400x50-3	3000	1,5	400	50	18,50	LMG30405015
LMG 500x50-2	2000	1,2	500	50	11,79	LMG20505012
LMG 500x50-2,5	2500	1,2	500	50	14,71	LMG25505012
LMG 500x50-3	3000	1,2	500	50	17,63	LMG30505012
LMG 500x50-2	2000	1,5	500	50	14,73	LMG20505015
LMG 500x50-2,5	2500	1,5	500	50	18,38	LMG25505015
LMG 500x50-3	3000	1,5	500	50	22,03	LMG30505015
LMG 600x50-2	2000	1,2	600	50	13,67	LMG20605012
LMG 600x50-2,5	2500	1,2	600	50	17,06	LMG25605012
LMG 600x50-3	3000	1,2	600	50	20,45	LMG30605012
LMG 600x50-2	2000	1,5	600	50	17,09	LMG20605015
LMG 600x50-2,5	2500	1,5	600	50	21,33	LMG25605015

Лоток прямой неперфорированный LMG с высотой борта 60 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LMG 100x60-2	2000	0,8	100	60	3,09	LMG20106008
LMG 100x60-2,5	2500	0,8	100	60	3,85	LMG25106008
LMG 100x60-3	3000	0,8	100	60	4,60	LMG30106008
LMG 100x60-2	2000	1	100	60	3,87	LMG20106010
LMG 100x60-2,5	2500	1	100	60	4,81	LMG25106010
LMG 100x60-3	3000	1	100	60	5,75	LMG30106010
LMG 100x60-2	2000	1,2	100	60	4,64	LMG20106012
LMG 100x60-2,5	2500	1,2	100	60	5,77	LMG25106012
LMG 100x60-3	3000	1,2	100	60	6,90	LMG30106012
LMG 150x60-2	2000	1	150	60	4,65	LMG20156010
LMG 150x60-2,5	2500	1	150	60	5,79	LMG25156010
LMG 150x60-3	3000	1	150	60	6,93	LMG30156010
LMG 200x60-2	2000	1	200	60	5,44	LMG20206010
LMG 200x60-2,5	2500	1	200	60	6,77	LMG25206010
LMG 200x60-3	3000	1	200	60	8,11	LMG30206010
LMG 200x60-2	2000	1,2	200	60	6,53	LMG20206012
LMG 200x60-2,5	2500	1,2	200	60	8,13	LMG25206012
LMG 200x60-3	3000	1,2	200	60	9,73	LMG30206012
LMG 200x60-2	2000	1,5	200	60	8,16	LMG20206015
LMG 200x60-2,5	2500	1,5	200	60	10,16	LMG25206015
LMG 200x60-3	3000	1,5	200	60	12,16	LMG30206015
LMG 250x60-2	2000	1,2	250	60	7,47	LMG20256012
LMG 250x60-2,5	2500	1,2	250	60	9,31	LMG25256012
LMG 250x60-3	3000	1,2	250	60	11,14	LMG30256012
LMG 250x60-2	2000	1,5	250	60	9,34	LMG20256015
LMG 250x60-2,5	2500	1,5	250	60	11,63	LMG25256015
LMG 250x60-3	3000	1,5	250	60	13,93	LMG30256015
LMG 300x60-2	2000	1,2	300	60	9,01	LMG20306012
LMG 300x60-2,5	2500	1,2	300	60	11,23	LMG25306012
LMG 300x60-3	3000	1,2	300	60	13,45	LMG30306012
LMG 300x60-2	2000	1,5	300	60	11,26	LMG20306015
LMG 300x60-2,5	2500	1,5	300	60	14,04	LMG25306015
LMG 300x60-3	3000	1,5	300	60	16,81	LMG30306015
LMG 400x60-2	2000	1,2	400	60	10,29	LMG20406012
LMG 400x60-2,5	2500	1,2	400	60	12,84	LMG25406012
LMG 400x60-3	3000	1,2	400	60	15,38	LMG30406012
LMG 400x60-2	2000	1,5	400	60	12,87	LMG20406015
LMG 400x60-2,5	2500	1,5	400	60	16,05	LMG25406015
LMG 400x60-3	3000	1,5	400	60	19,23	LMG30406015
LMG 500x60-2	2000	1,2	500	60	12,18	LMG20506012
LMG 500x60-2,5	2500	1,2	500	60	15,19	LMG25506012
LMG 500x60-3	3000	1,2	500	60	18,21	LMG30506012
LMG 500x60-2	2000	1,5	500	60	15,22	LMG20506015
LMG 500x60-2,5	2500	1,5	500	60	18,99	LMG25506015
LMG 500x60-3	3000	1,5	500	60	22,76	LMG30506015
LMG 600x60-2	2000	1,2	600	60	14,06	LMG20606012
LMG 600x60-2,5	2500	1,2	600	60	17,55	LMG25606012
LMG 600x60-3	3000	1,2	600	60	21,03	LMG30606012
LMG 600x60-2	2000	1,5	600	60	17,58	LMG20606015
LMG 600x60-2,5	2500	1,5	600	60	21,93	LMG25606015
LMG 600x60-3	3000	1,5	600	60	26,29	LMG30606015

Лоток прямой неперфорированный LMG с высотой борта 85 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LMG 100x85-2	2000	1	100	85	4,68	LMG20108510
LMG 100x85-2,5	2500	1	100	85	5,82	LMG25108510
LMG 100x85-3	3000	1	100	85	6,96	LMG30108510
LMG 100x85-2	2000	1,2	100	85	5,62	LMG20108512
LMG 100x85-2,5	2500	1,2	100	85	6,99	LMG25108512
LMG 100x85-3	3000	1,2	100	85	8,35	LMG30108512
LMG 150x85-2	2000	1	150	85	5,47	LMG20158510
LMG 150x85-2,5	2500	1	150	85	6,80	LMG25158510
LMG 150x85-3	3000	1	150	85	8,14	LMG30158510
LMG 150x85-2	2000	1,2	150	85	6,56	LMG20158512
LMG 150x85-2,5	2500	1,2	150	85	8,17	LMG25158512
LMG 150x85-3	3000	1,2	150	85	9,77	LMG30158512
LMG 200x85-2	2000	1	200	85	6,25	LMG20208510
LMG 200x85-2,5	2500	1	200	85	7,79	LMG25208510
LMG 200x85-3	3000	1	200	85	9,32	LMG30208510
LMG 200x85-2	2000	1,2	200	85	7,51	LMG20208512
LMG 200x85-2,5	2500	1,2	200	85	9,34	LMG25208512
LMG 200x85-3	3000	1,2	200	85	11,18	LMG30208512
LMG 200x85-2	2000	1,5	200	85	9,38	LMG20208515
LMG 200x85-2,5	2500	1,5	200	85	11,68	LMG25208515
LMG 200x85-3	3000	1,5	200	85	13,97	LMG30208512
LMG 250x85-2	2000	1,2	250	85	8,45	LMG20258512
LMG 250x85-2,5	2500	1,2	250	85	10,52	LMG25258512
LMG 250x85-3	3000	1,2	250	85	12,59	LMG30258512
LMG 250x85-2	2000	1,5	250	85	10,56	LMG20258512
LMG 250x85-2,5	2500	1,5	250	85	13,15	LMG25258515
LMG 250x85-3	3000	1,5	250	85	15,74	LMG30258515
LMG 300x85-2	2000	1,2	300	85	9,39	LMG20308512
LMG 300x85-2,5	2500	1,2	300	85	11,70	LMG25308512
LMG 300x85-3	3000	1,2	300	85	14,01	LMG30308512
LMG 300x85-2	2000	1,5	300	85	11,74	LMG20308515
LMG 300x85-2,5	2500	1,5	300	85	14,62	LMG25308515
LMG 300x85-3	3000	1,5	300	85	17,51	LMG30308515
LMG 400x85-2	2000	1,2	400	85	11,27	LMG20408512
LMG 400x85-2,5	2500	1,2	400	85	14,05	LMG25408512
LMG 400x85-3	3000	1,2	400	85	16,83	LMG30408512
LMG 400x85-2	2000	1,5	400	85	14,09	LMG20408515
LMG 400x85-2,5	2500	1,5	400	85	17,57	LMG25408515
LMG 400x85-3	3000	1,5	400	85	21,04	LMG30408515
LMG 500x85-2	2000	1,5	500	85	16,45	LMG20508515
LMG 500x85-2,5	2500	1,5	500	85	20,51	LMG25508515
LMG 500x85-3	3000	1,5	500	85	24,57	LMG30508515
LMG 600x85-2	2000	1,5	600	85	18,80	LMG20608515
LMG 600x85-2,5	2500	1,5	600	85	23,45	LMG25608515
LMG 600x85-3	3000	1,5	600	85	28,10	LMG30608515

Лоток прямой неперфорированный LMG с высотой борта 100 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LMG 100x100-2	2000	1	100	100	5,17	LMG201010010
LMG 100x100-2,5	2500	1	100	100	6,43	LMG251010010
LMG 100x100-3	3000	1	100	100	7,69	LMG301010010
LMG 100x100-2	2000	1,2	100	100	6,21	LMG201010012
LMG 100x100-2,5	2500	1,2	100	100	7,72	LMG251010012
LMG 100x100-3	3000	1,2	100	100	9,22	LMG301210012
LMG 100x100-2	2000	1,5	100	100	7,76	LMG201010015
LMG 100x100-2,5	2500	1,5	100	100	9,65	LMG251010015
LMG 100x100-3	3000	1,5	100	100	11,53	LMG301010015
LMG 150x100-2	2000	1	150	100	5,96	LMG201510010
LMG 150x100-2,5	2500	1	150	100	7,41	LMG251510010
LMG 150x100-3	3000	1	150	100	8,86	LMG301510010
LMG 150x100-2	2000	1,2	150	100	7,15	LMG201510012
LMG 150x100-2,5	2500	1,2	150	100	8,89	LMG251510012
LMG 150x100-3	3000	1,2	150	100	10,64	LMG301510012
LMG 150x100-2	2000	1,5	150	100	8,94	LMG201510015
LMG 150x100-2,5	2500	1,5	150	100	11,12	LMG251510015
LMG 150x100-3	3000	1,5	150	100	13,30	LMG301510015
LMG 200x100-2	2000	1,2	200	100	8,09	LMG202010012
LMG 200x100-2,5	2500	1,2	200	100	10,07	LMG252010012
LMG 200x100-3	3000	1,2	200	100	12,05	LMG302010012
LMG 200x100-2	2000	1,5	200	100	10,12	LMG202010015
LMG 200x100-2,5	2500	1,5	200	100	12,59	LMG252010015
LMG 200x100-3	3000	1,5	200	100	15,06	LMG302010015
LMG 250x100-2	2000	1,2	250	100	9,04	LMG202510012
LMG 250x100-2,5	2500	1,2	250	100	11,25	LMG252510012
LMG 250x100-3	3000	1,2	250	100	13,46	LMG302510012
LMG 250x100-2	2000	1,5	250	100	11,29	LMG202510015
LMG 250x100-2,5	2500	1,5	250	100	14,06	LMG252510015
LMG 250x100-3	3000	1,5	250	100	16,83	LMG302510015
LMG 300x100-2	2000	0,8	300	100	6,65	LMG203010008
LMG 300x100-2,5	2500	0,8	300	100	8,28	LMG253010008
LMG 300x100-3	3000	0,8	300	100	9,92	LMG303010008
LMG 300x100-2	2000	0,8	300	100	6,65	LMG203010008
LMG 300x100-2,5	2500	0,8	300	100	8,28	LMG253010008
LMG 300x100-3	3000	0,8	300	100	9,92	LMG303010008
LMG 300x100-2	2000	1	300	100	8,31	LMG203010010
LMG 300x100-2,5	2500	1	300	100	10,36	LMG253010010
LMG 300x100-3	3000	1	300	100	12,40	LMG303010010
LMG 300x100-2	2000	1	300	100	8,31	LMG203010010
LMG 300x100-2,5	2500	1	300	100	10,36	LMG253010010
LMG 300x100-3	3000	1	300	100	12,40	LMG303010010
LMG 400x100-2	2000	1,2	400	100	11,86	LMG204010012
LMG 400x100-2,5	2500	1,2	400	100	14,78	LMG254010012
LMG 400x100-3	3000	1,2	400	100	17,70	LMG304010012
LMG 400x100-2	2000	1,5	400	100	14,83	LMG204010015
LMG 400x100-2,5	2500	1,5	400	100	18,48	LMG254010015
LMG 400x100-3	3000	1,5	400	100	22,13	LMG304010015
LMG 500x100-2	2000	1,5	500	100	17,18	LMG205011015
LMG 500x100-2,5	2500	1,5	500	100	21,42	LMG255010015
LMG 500x100-3	3000	1,5	500	100	25,66	LMG305010015
LMG 600x100-2	2000	1,5	600	100	19,54	LMG206010015
LMG 600x100-2,5	2500	1,5	600	100	24,36	LMG256010015
LMG 600x100-3	3000	1,5	600	100	29,19	LMG306010015

Лоток прямой неперфорированный LMG с высотой борта 110 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LMG 100x110-2	2000	1	100	110	5,50	LMG201011010
LMG 100x110-2,5	2500	1	100	110	6,84	LMG251011010
LMG 100x110-3	3000	1	100	110	8,17	LMG301011010
LMG 100x110-2	2000	1,2	100	110	6,60	LMG201011012
LMG 100x110-2,5	2500	1,2	100	110	8,20	LMG251011012
LMG 100x110-3	3000	1,2	100	110	9,80	LMG301011012
LMG 100x110-2	2000	1,5	100	110	8,25	LMG201011015
LMG 100x110-2,5	2500	1,5	100	110	10,25	LMG251011015
LMG 100x110-3	3000	1,5	100	110	12,26	LMG301011015
LMG 150x110-2	2000	1	150	110	6,29	LMG201511010
LMG 150x110-2,5	2500	1	150	110	7,82	LMG251511010
LMG 150x110-3	3000	1	150	110	9,35	LMG301511010
LMG 150x110-2	2000	1,2	150	110	7,54	LMG201511012
LMG 150x110-2,5	2500	1,2	150	110	9,38	LMG251511012
LMG 150x110-3	3000	1,2	150	110	11,22	LMG301511012
LMG 150x110-2	2000	1,5	150	110	9,43	LMG201511015
LMG 150x110-2,5	2500	1,5	150	110	11,73	LMG251511015
LMG 150x110-3	3000	1,5	150	110	14,02	LMG301511015
LMG 200x110-2	2000	1,2	200	110	8,49	LMG202011012
LMG 200x110-2,5	2500	1,2	200	110	10,56	LMG252011012
LMG 200x110-3	3000	1,2	200	110	12,63	LMG302011012
LMG 200x110-2	2000	1,5	200	110	10,61	LMG202011015
LMG 200x110-2,5	2500	1,5	200	110	13,20	LMG252011015
LMG 200x110-3	3000	1,5	200	110	15,79	LMG301011015
LMG 250x110-2	2000	1,2	250	110	9,43	LMG202511012
LMG 250x110-2,5	2500	1,2	250	110	11,74	LMG252511012
LMG 250x110-3	3000	1,2	250	110	14,04	LMG302511012
LMG 250x110-2	2000	1,5	250	110	11,78	LMG202511015
LMG 250x110-2,5	2500	1,5	250	110	14,67	LMG252511015
LMG 250x110-3	3000	1,5	250	110	17,55	LMG302511015
LMG 300x110-2	2000	1	300	110	8,64	LMG203011010
LMG 300x110-2,5	2500	1	300	110	10,76	LMG253011010
LMG 300x110-3	3000	1	300	110	12,88	LMG303011010
LMG 300x110-2	2000	1,2	300	110	10,37	LMG203011012
LMG 300x110-2,5	2500	1,2	300	110	12,91	LMG253011012
LMG 300x110-3	3000	1,2	300	110	15,46	LMG303011012
LMG 300x110-2	2000	1,5	300	110	12,96	LMG203011015
LMG 300x110-2,5	2500	1,5	300	110	16,14	LMG253011015
LMG 300x110-3	3000	1,5	300	110	19,32	LMG303011015
LMG 400x110-2	2000	1,2	400	110	12,25	LMG204011012
LMG 400x110-2,5	2500	1,2	400	110	15,27	LMG254011012
LMG 400x110-3	3000	1,2	400	110	18,28	LMG304011012
LMG 400x110-2	2000	1,5	400	110	15,32	LMG204011015
LMG 400x110-2,5	2500	1,5	400	110	19,08	LMG254011015
LMG 400x110-3	3000	1,5	400	110	22,85	LMG304011015
LMG 500x110-2	2000	1,5	500	110	17,67	LMG205011015
LMG 500x110-2,5	2500	1,5	500	110	22,03	LMG255011015
LMG 500x110-3	3000	1,5	500	110	26,39	LMG305011015
LMG 600x110-2	2000	1,5	600	110	20,03	LMG206011015
LMG 600x110-2,5	2500	1,5	600	110	24,97	LMG256011015
LMG 600x110-3	3000	1,5	600	110	29,92	LMG306011015

Лоток прямой неперфорированный LMG с высотой борта 150 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
LMG 150x150-2	2000	1,2	150	150	9,11	LMG201515012
LMG 150x150-2,5	2500	1,2	150	150	11,32	LMG251515012
LMG 150x150-3	3000	1,2	150	150	13,54	LMG301515012
LMG 150x150-2	2000	1,5	150	150	11,39	LMG201515015
LMG 150x150-2,5	2500	1,5	150	150	14,16	LMG251515015
LMG 150x150-3	3000	1,5	150	150	16,92	LMG301515015
LMG 200x150-2	2000	1,2	200	150	10,05	LMG202015012
LMG 200x150-2,5	2500	1,2	200	150	12,50	LMG252015012
LMG 200x150-3	3000	1,2	200	150	14,95	LMG302015012
LMG 200x150-2	2000	1,5	200	150	12,57	LMG202015015
LMG 200x150-2,5	2500	1,5	200	150	15,63	LMG252015015
LMG 200x150-3	3000	1,5	200	150	18,69	LMG302015015
LMG 250x150-2	2000	1,2	250	150	11,00	LMG202515012
LMG 250x150-2,5	2500	1,2	250	150	13,68	LMG252515012
LMG 250x150-3	3000	1,2	250	150	16,36	LMG302515012
LMG 250x150-2	2000	1,5	250	150	13,74	LMG202515015
LMG 250x150-2,5	2500	1,5	250	150	17,10	LMG252515015
LMG 250x150-3	3000	1,5	250	150	20,46	LMG302515015
LMG 300x150-2	2000	1,2	300	150	11,94	LMG203015012
LMG 300x150-2,5	2500	1,2	300	150	14,86	LMG253015012
LMG 300x150-3	3000	1,2	300	150	17,78	LMG303015012
LMG 300x150-2	2000	1,5	300	150	14,92	LMG203015015
LMG 300x150-2,5	2500	1,5	300	150	18,57	LMG253015015
LMG 300x150-3	3000	1,5	300	150	22,22	LMG303015015
LMG 400x150-2	2000	1,2	400	150	13,82	LMG204015012
LMG 400x150-2,5	2500	1,2	400	150	17,21	LMG254015012
LMG 400x150-3	3000	1,2	400	150	20,60	LMG304015012
LMG 400x150-2	2000	1,5	400	150	17,28	LMG204015015
LMG 400x150-2,5	2500	1,5	400	150	21,52	LMG254015015
LMG 400x150-3	3000	1,5	400	150	25,75	LMG304015015
LMG 500x150-2	2000	1,2	500	150	15,71	LMG205015012
LMG 500x150-2,5	2500	1,2	500	150	19,57	LMG255015012
LMG 500x150-3	3000	1,2	500	150	23,43	LMG305015012
LMG 500x150-2	2000	1,5	500	150	19,63	LMG205015015
LMG 500x150-2,5	2500	1,5	500	150	24,46	LMG255015015
LMG 500x150-3	3000	1,5	500	150	29,29	LMG305015015
LMG 600x150-2	2000	1,2	600	150	17,59	LMG206015012
LMG 600x150-2,5	2500	1,2	600	150	21,92	LMG256015012
LMG 600x150-3	3000	1,2	600	150	26,26	LMG306015012
LMG 600x150-2	2000	1,5	600	150	21,99	LMG206015015
LMG 600x150-2,5	2500	1,5	600	150	27,40	LMG256015015
LMG 600x150-3	3000	1,5	600	150	32,82	LMG306015015

Лоток прямой неперфорированный LMG с высотой борта 200 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LMG 200x200-2	2000	1,5	200	200	15,02	LMG202020015
LMG 200x200-2,5	2500	1,5	200	200	18,67	LMG252020015
LMG 200x200-3	3000	1,5	200	200	22,32	LMG302020015
LMG 250x200-2	2000	1,5	250	200	16,19	LMG202520015
LMG 250x200-2,5	2500	1,5	250	200	20,14	LMG252520015
LMG 250x200-3	3000	1,5	250	200	24,08	LMG302520015
LMG 300x200-2	2000	1,5	300	200	17,37	LMG203020015
LMG 300x200-2,5	2500	1,5	300	200	21,61	LMG253020015
LMG 300x200-3	3000	1,5	300	200	25,85	LMG303020015
LMG 400x200-2	2000	1,5	400	200	19,73	LMG204020015
LMG 400x200-2,5	2500	1,5	400	200	24,55	LMG254020015
LMG 400x200-3	3000	1,5	400	200	29,38	LMG304020015
LMG 500x200-2	2000	1,5	500	200	22,08	LMG205020015
LMG 500x200-2,5	2500	1,5	500	200	27,50	LMG255020015
LMG 500x200-3	3000	1,5	500	200	32,91	LMG305020015
LMG 600x200-2	2000	1,5	600	200	24,44	LMG206020015
LMG 600x200-2,5	2500	1,5	600	200	30,44	LMG256020015
LMG 600x200-3	3000	1,5	600	200	36,45	LMG306020015

Короб прямой

Короба

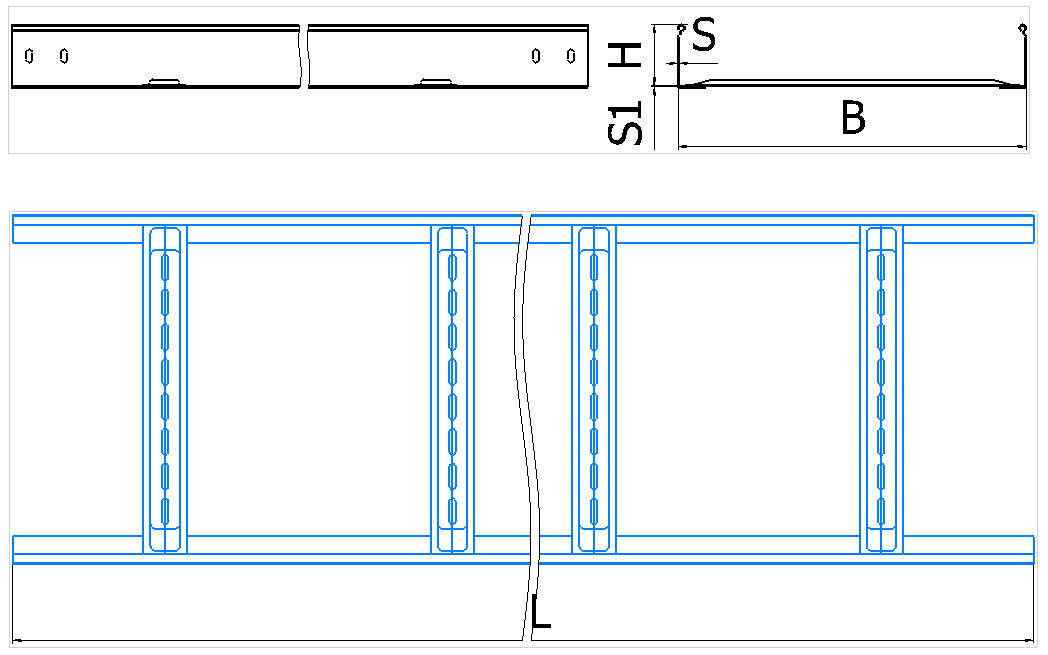

чертёж

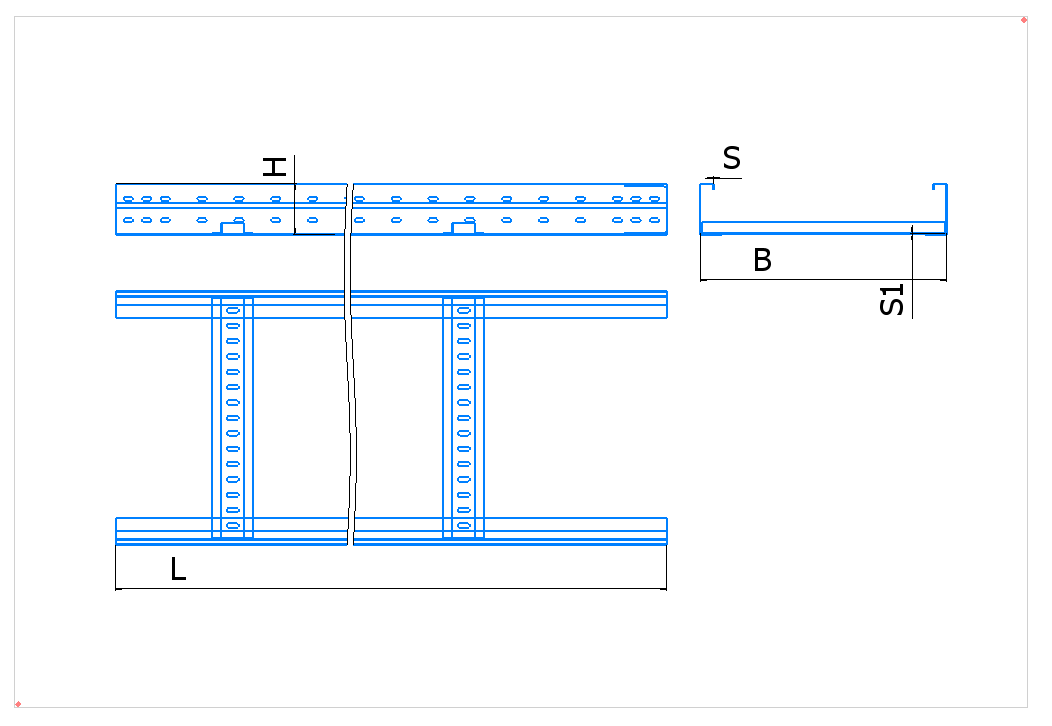

Лоток лестничный LL

Лотки лестничного типа ЛЛ

Прямая секция лестничного лотка серии LL 50 с высотой борта 50 мм представляет собой компактный и надежный элемент кабеленесущей системы, предназначенный для прокладки силовых и информационных линий средних габаритов. Изготавливается из листовой стали с защитным оцинкованным покрытием, обеспечивающим устойчивость к коррозии и длительный срок службы конструкции.

Лоток лестничный LL с высотой борта 50мм

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
LL1505 L2	2000	1	150	50	1	8	4,03	LL1505L20108
LL2005 L2	2000	1	200	50	1	8	4,35	LL2005L20108
LL3005 L2	2000	1	300	50	1	8	4,98	LL3005L20108
LL4005 L2	2000	1	400	50	1	8	5,61	LL4005L20108
LL5005 L2	2000	1	500	50	1	8	6,25	LL5005L20108
LL6005 L2	2000	1	600	50	1	8	6,88	LL6005L20108
LL1505 L2,5	2500	1	150	50	1	10	5,03	LL1505L251010
LL2005 L2,5	2500	1	200	50	1	10	5,43	LL2005L251010
LL3005 L2,5	2500	1	300	50	1	10	6,22	LL3005L251010
LL4005 L2,5	2500	1	400	50	1	10	7,02	LL4005L251010
LL5005 L2,5	2500	1	500	50	1	10	7,81	LL5005L251010
LL6005 L2,5	2500	1	600	50	1	10	8,6	LL6005L251010
LL1505 L3	3000	1	150	50	1	12	6	LL1505L301012
LL2005 L3	3000	1	200	50	1	12	6,52	LL2005L301012
LL3005 L3	3000	1	300	50	1	12	7,47	LL3005L301012
LL4005 L3	3000	1	400	50	1	12	8,42	LL4005L301012
LL5005 L3	3000	1	500	50	1	12	9,37	LL5005L301012
LL6005 L3	3000	1	600	50	1	12	10,32	LL6005L301012
LL1505 L2	2000	1,2	150	50	1	8	4,66	LL1505L20128
LL2005 L2	2000	1,2	200	50	1	8	4,97	LL2005L20128
LL3005 L2	2000	1,2	300	50	1	8	5,61	LL3005L20128
LL4005 L2	2000	1,2	400	50	1	8	6,24	LL4005L20128
LL5005 L2	2000	1,2	500	50	1	8	6,88	LL5005L20128
LL6005 L2	2000	1,2	600	50	1	8	7,51	LL6005L20128
LL1505 L2,5	2500	1,2	150	50	1	10	5,82	LL1505L251210
LL2005 L2,5	2500	1,2	200	50	1	10	6,22	LL2005L251210
LL3005 L2,5	2500	1,2	300	50	1	10	7,01	LL3005L251210
LL4005 L2,5	2500	1,2	400	50	1	10	7,8	LL4005L251210
LL5005 L2,5	2500	1,2	500	50	1	10	8,59	LL5005L251210
LL6005 L2,5	2500	1,2	600	50	1	10	9,39	LL6005251210
LL1505 L3	3000	1,2	150	50	1	12	6,98	LL1505L301212
LL2005 L3	3000	1,2	200	50	1	12	7,46	LL2005L301212
LL3005 L3	3000	1,2	300	50	1	12	8,41	LL3005L301212
LL4005 L3	3000	1,2	400	50	1	12	9,36	LL4005L301212
LL5005 L3	3000	1,2	500	50	1	12	10,31	LL5005L301212
LL6005 L3	3000	1,2	600	50	1	12	11,27	LL6005L301212
LL1505 L2	2000	1,5	150	50	1	8	5,6	LL1505L20158
LL2005 L2	2000	1,5	200	50	1	8	5,92	LL2005L20158
LL3005 L2	2000	1,5	300	50	1	8	6,55	LL3005L20158
LL4005 L2	2000	1,5	400	50	1	8	7,18	LL4005L20158
LL5005 L2	2000	1,5	500	50	1	8	7,82	LL5005L20158
LL6005 L2	2000	1,5	600	50	1	8	8,45	LL6005L20158
LL1505 L2,5	2500	1,5	150	50	1	10	7	LL1505L251510
LL2005 L2,5	2500	1,5	200	50	1	10	7,39	LL2005L251510
LL3005 L2,5	2500	1,5	300	50	1	10	8,19	LL3005L251510
LL4005 L2,5	2500	1,5	400	50	1	10	8,98	LL4005L251510
LL5005 L2,5	2500	1,5	500	50	1	10	9,77	LL5005L251510
LL6005 L2,5	2500	1,5	600	50	1	10	10,57	LL6005L251510
LL1505 L3	3000	1,5	150	50	1	12	8,4	LL1505L301512
LL2005 L3	3000	1,5	200	50	1	12	8,87	LL2005L301512
LL3005 L3	3000	1,5	300	50	1	12	9,82	LL3005L301512
LL4005 L3	3000	1,5	400	50	1	12	10,78	LL4005L301512
LL5005 L3	3000	1,5	500	50	1	12	11,73	LL5005L301512
LL6005 L3	3000	1,5	600	50	1	12	12,68	LL6005L301512

Лоток лестничный LL с высотой борта 60мм

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
LL1506 L2	2000	1	150	60	1	8	4,34	LL1506L20108
LL2006 L2	2000	1	200	60	1	8	4,66	LL2006L20108
LL3006 L2	2000	1	300	60	1	8	5,29	LL3006L20108
LL4006 L2	2000	1	400	60	1	8	5,93	LL4006L20108
LL5006 L2	2000	1	500	60	1	8	6,56	LL5006L20108
LL6006 L2	2000	1	600	60	1	8	7,2	LL6006L20108
LL1506 L2,5	2500	1	150	60	1	10	5,43	LL1506251010
LL2006 L2,5	2500	1	200	60	1	10	5,82	LL2006L251010
LL3006 L2,5	2500	1	300	60	1	10	6,62	LL3006L251010
LL4006 L2,5	2500	1	400	60	1	10	7,41	LL4006L251010
LL5006 L2,5	2500	1	500	60	1	10	8,2	LL5006L251010
LL6006 L2,5	2500	1	600	60	1	10	9	LL6006L251010
LL1506 L3	3000	1	150	60	1	12	6,51	LL1506L301012
LL2006 L3	3000	1	200	60	1	12	6,99	LL2006L301012
LL3006 L3	3000	1	300	60	1	12	7,94	LL3006L301012
LL4006 L3	3000	1	400	60	1	12	8,89	LL4006L301012
LL5006 L3	3000	1	500	60	1	12	9,84	LL5006L301012
LL6006 L3	3000	1	600	60	1	12	10,79	LL6006L301012
LL1506 L2	2000	1,2	150	60	1	8	5,03	LL1506L20128
LL2006 L2	2000	1,2	200	60	1	8	5,35	LL2006L20128
LL3006 L2	2000	1,2	300	60	1	8	5,98	LL3006L20128
LL4006 L2	2000	1,2	400	60	1	8	6,62	LL4006L20128
LL5006 L2	2000	1,2	500	60	1	8	7,25	LL5006L20128
LL6006 L2	2000	1,2	600	60	1	8	7,89	LL6006L20128
LL1506 L2,5	2500	1,2	150	60	1	10	6,29	LL1506L251210
LL2006 L2,5	2500	1,2	200	60	1	10	6,69	LL2006L251210
LL3006 L2,5	2500	1,2	300	60	1	10	7,48	LL3006L251210
LL4006 L2,5	2500	1,2	400	60	1	10	8,27	LL4006L251210
LL5006 L2,5	2500	1,2	500	60	1	10	9,07	LL5006L251210
LL6006 L2,5	2500	1,2	600	60	1	10	9,86	LL6006L251210
LL1506 L3	3000	1,2	150	60	1	12	7,55	LL1506L301212
LL2006 L3	3000	1,2	200	60	1	12	8,02	LL2006L301212
LL3006 L3	3000	1,2	300	60	1	12	8,98	LL3006L301212
LL4006 L3	3000	1,2	400	60	1	12	9,93	LL4006L301212
LL5006 L3	3000	1,2	500	60	1	12	10,88	LL5006L301212
LL6006 L3	3000	1,2	600	60	1	12	11,83	LL6006L301212
LL1506 L2	2000	1,5	150	60	1	8	6,07	LL1506L20158
LL2006 L2	2000	1,5	200	60	1	8	6,39	LL2006L20158
LL3006 L2	2000	1,5	300	60	1	8	7,02	LL3006L20158
LL4006 L2	2000	1,5	400	60	1	8	7,65	LL4006L20158
LL5006 L2	2000	1,5	500	60	1	8	8,29	LL5006L20158
LL6006 L2	2000	1,5	600	60	1	8	8,92	LL6006L20158
LL1506 L2,5	2500	1,5	150	60	1	10	7,59	LL1506L251510
LL2006 L2,5	2500	1,5	200	60	1	10	7,98	LL2006L251510
LL3006 L2,5	2500	1,5	300	60	1	10	8,78	LL3006L251510
LL4006 L2,5	2500	1,5	400	60	1	10	9,57	LL4006L251510
LL5006 L2,5	2500	1,5	500	60	1	10	10,36	LL5006L251510
LL6006 L2,5	2500	1,5	600	60	1	10	11,15	LL6006L251510
LL1506 L3	3000	1,5	150	60	1	12	9,1	LL1506L301512
LL2006 L3	3000	1,5	200	60	1	12	9,58	LL2006L301512
LL3006 L3	3000	1,5	300	60	1	12	10,53	LL3006L301512
LL4006 L3	3000	1,5	400	60	1	12	11,48	LL4006L301512
LL5006 L3	3000	1,5	500	60	1	12	12,43	LL5006L301512
LL6006 L3	3000	1,5	600	60	1	12	13,38	LL6006L301512

Лоток лестничный LL с высотой борта 70мм

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
LL1507 L2	2000	1	150	70	1	8	4,66	LL1507L20108
LL2007 L2	2000	1	200	70	1	8	4,97	LL2007L20108
LL3007 L2	2000	1	300	70	1	8	5,61	LL3007L20108
LL4007 L2	2000	1	400	70	1	8	6,24	LL4007L20108
LL5007 L2	2000	1	500	70	1	8	6,88	LL5007L20108
LL6007 L2	2000	1	600	70	1	8	7,51	LL6007L20108
LL1507 L2,5	2500	1	150	70	1	10	5,82	LL1507L251010
LL2007 L2,5	2500	1	200	70	1	10	6,22	LL2007L251010
LL3007 L2,5	2500	1	300	70	1	10	7,01	LL3007L251010
LL4007 L2,5	2500	1	400	70	1	10	7,80	LL4007L251010
LL5007 L2,5	2500	1	500	70	1	10	8,59	LL5007L251010
LL6007 L2,5	2500	1	600	70	1	10	9,39	LL6007L251010
LL1507 L3	3000	1	150	70	1	12	6,98	LL1507L301012
LL2007 L3	3000	1	200	70	1	12	7,46	LL2007L301012
LL3007 L3	3000	1	300	70	1	12	8,41	LL3007L301012
LL4007 L3	3000	1	400	70	1	12	9,36	LL4007L301012
LL5007 L3	3000	1	500	70	1	12	10,31	LL5007L301012
LL6007 L3	3000	1	600	70	1	12	11,27	LL6007L301012
LL1507 L2	2000	1,2	150	70	1	8	5,41	LL1507L20128
LL2007 L2	2000	1,2	200	70	1	8	5,73	LL2007L20128
LL3007 L2	2000	1,2	300	70	1	8	6,36	LL3007L20128
LL4007 L2	2000	1,2	400	70	1	8	7,00	LL4007L20128
LL5007 L2	2000	1,2	500	70	1	8	7,63	LL5007L20128
LL6007 L2	2000	1,2	600	70	1	8	8,26	LL6007L20128
LL1507 L2,5	2500	1,2	150	70	1	10	6,76	LL1507L251210

Лоток лестничный LL с высотой борта 80мм

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
LL1508 L2	2000	1,2	150	80	1	8	5,79	LL1508L20128
LL2008 L2	2000	1,2	200	80	1	8	6,10	LL2008L20128
LL3008 L2	2000	1,2	300	80	1	8	6,74	LL3008L20128
LL4008 L2	2000	1,2	400	80	1	8	7,37	LL4008L20128
LL5008 L2	2000	1,2	500	80	1	8	8,01	LL5008L20128
LL6008 L2	2000	1,2	600	80	1	8	8,64	LL6008L20128
LL1508 L2,5	2500	1,2	150	80	1	10	7,23	LL1508L251210
LL2008 L2,5	2500	1,2	200	80	1	10	7,63	LL2008L251210
LL3008 L2,5	2500	1,2	300	80	1	10	8,42	LL3008L251210
LL4008 L2,5	2500	1,2	400	80	1	10	9,22	LL4008L251210
LL5008 L2,5	2500	1,2	500	80	1	10	10,01	LL5008L251210
LL6008 L2,5	2500	1,2	600	80	1	10	10,80	LL6008L251210
LL1508 L3	3000	1,2	150	80	1	12	8,68	LL1508L301212
LL2008 L3	3000	1,2	200	80	1	12	9,16	LL2008L301212
LL3008 L3	3000	1,2	300	80	1	12	10,11	LL3008L301212
LL4008 L3	3000	1,2	400	80	1	12	11,06	LL4008L301212
LL5008 L3	3000	1,2	500	80	1	12	12,01	LL5008L301212
LL6008 L3	3000	1,2	600	80	1	12	12,96	LL6008L301212
LL1508 L2	2000	1,5	150	80	1	8	7,01	LL1508L20158
LL2008 L2	2000	1,5	200	80	1	8	7,33	LL2008L20158
LL3008 L2	2000	1,5	300	80	1	8	7,96	LL3008L20158
LL4008 L2	2000	1,5	400	80	1	8	8,60	LL4008L20158
LL5008 L2	2000	1,5	500	80	1	8	9,23	LL5008L20158
LL6008 L2	2000	1,5	600	80	1	8	9,87	LL6008L20158
LL1508 L2,5	2500	1,5	150	80	1	10	8,76	LL1508L251510
LL2008 L2,5	2500	1,5	200	80	1	10	9,16	LL2008L251510
LL3008 L2,5	2500	1,5	300	80	1	10	9,95	LL3008L251510
LL4008 L2,5	2500	1,5	400	80	1	10	10,75	LL4008L251510
LL5008 L2,5	2500	1,5	500	80	1	10	11,54	LL5008L251510
LL6005 L2,5	2500	1,5	600	80	1	10	12,33	LL6008L251510
LL1508 L3	3000	1,5	150	80	1	12	10,52	LL1508L301512
LL2008 L3	3000	1,5	200	80	1	12	10,99	LL2008L301512
LL3008 L3	3000	1,5	300	80	1	12	11,94	LL3008L301512
LL4008 L3	3000	1,5	400	80	1	12	12,90	LL4008L301512
LL5008 L3	3000	1,5	500	80	1	12	13,85	LL5008L301512
LL6008 L3	3000	1,5	600	80	1	12	14,80	LL6008L301512

Лоток лестничный LL с высотой борта 100мм

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
LL1510 L2	2000	1,2	150	100	1	8	6,54	LL1510L20128
LL2010 L2	2000	1,2	200	100	1	8	6,86	LL2010L20128
LL3010 L2	2000	1,2	300	100	1	8	7,49	LL3010L20128
LL4010 L2	2000	1,2	400	100	1	8	8,13	LL4010L20128
LL5010 L2	2000	1,2	500	100	1	8	8,76	LL5010L20128
LL6010 L2	2000	1,2	600	100	1	8	9,39	LL6010L20128
LL1510 L2,5	2500	1,2	150	100	1	10	8,17	LL1510L251210
LL2010 L2,5	2500	1,2	200	100	1	10	8,57	LL2010L251210
LL3010 L2,5	2500	1,2	300	100	1	10	9,36	LL3010L251210
LL4010 L2,5	2500	1,2	400	100	1	10	10,16	LL4010L251210
LL5010 L2,5	2500	1,2	500	100	1	10	10,95	LL5010L251210
LL6010 L2,5	2500	1,2	600	100	1	10	11,74	LL6010L251210
LL1510 L3	3000	1,2	150	100	1	12	9,81	LL1510L301212
LL2010 L3	3000	1,2	200	100	1	12	10,29	LL2010L301212
LL3010 L3	3000	1,2	300	100	1	12	11,24	LL3010L301212
LL4005 L3	3000	1,2	400	100	1	12	12,19	LL4010L301212
LL5010 L3	3000	1,2	500	100	1	12	13,14	LL5010L301212
LL6010 L3	3000	1,2	600	100	1	12	14,09	LL6010L301212
LL1510 L2	2000	1,5	150	100	1	8	7,95	LL1510L20158
LL2010 L2	2000	1,5	200	100	1	8	8,27	LL2010L20158
LL3010 L2	2000	1,5	300	100	1	8	8,90	LL3010L20158
LL4010 L2	2000	1,5	400	100	1	8	9,54	LL4010L20158
LL5010 L2	2000	1,5	500	100	1	8	10,17	LL5010L20158
LL6010 L2	2000	1,5	600	100	1	8	10,81	LL6010L20158
LL1510 L2,5	2500	1,5	150	100	1	10	9,9	LL1510L251510
LL2010 L2,5	2500	1,5	200	100	1	10	10,3	LL2010L251510
LL3010 L2,5	2500	1,5	300	100	1	10	11,1	LL3010L251510
LL4010 L2,5	2500	1,5	400	100	1	10	11,9	LL4010L251510
LL5010 L2,5	2500	1,5	500	100	1	10	12,7	LL5010L251510
LL6010 L2,5	2500	1,5	600	100	1	10	13,5	LL6010L251510
LL1510 L3	3000	1,5	150	100	1	12	11,93	LL1510L301512
LL2010 L3	3000	1,5	200	100	1	12	12,41	LL2010L301512
LL3010 L3	3000	1,5	300	100	1	12	13,36	LL3010L301512
LL4010 L3	3000	1,5	400	100	1	12	14,31	LL4010L301512
LL5010 L3	3000	1,5	500	100	1	12	15,26	LL5010L301512
LL6010 L3	3000	1,5	600	100	1	12	16,21	LL6010L301512

Крышка поворота лотка в горизонте на 45°

Крышки лотков монтажных

чертёж

Поворот короба в горизонте на 90°

Короба

чертёж

Лоток лестничный НЛ

Лотки лестничного типа НЛ

Эта прямая секция представляет собой высокопрочный элемент кабеленесущей системы, предназначенный для прокладки силовых и информационных кабелей на больших пролетах. Изготовлена из стали с последующим горячим цинкованием, что обеспечивает превосходную коррозионную стойкость и долгий срок службы даже в суровых промышленных условиях. Лестничная конструкция (называемая также "кабель-рост") обеспечивает максимальную вентиляцию кабелей, предотвращая их перегрев, и облегчает доступ для обслуживания и крепления стяжками. Перфорированные боковые профили и перемычки позволяют использовать стандартные монтажные элементы и метизы для быстрой сборки и надежной фиксации кабелей.

Лоток лестничный НЛ5

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
НЛ5-П2000	2000	1	50	24	1	6	1,48	НЛ5П2010246
НЛ5-П2500	2500	1	50	24	1	7	1,84	НЛ5П2510247
НЛ5-П3000	3000	1	50	24	1	8	2,21	НЛ5П3010248
НЛ5-П2000	2000	1,2	50	24	1	6	1,76	НЛ5П2012246
НЛ5-П2500	2500	1,2	50	24	1	7	2,19	НЛ5П2512247
НЛ5-П3000	3000	1,2	50	24	1	8	2,63	НЛ5П3012248
НЛ5-П2000	2000	1,5	50	24	1	6	2,17	НЛ5П2015246
НЛ5-П2500	2500	1,5	50	24	1	7	2,71	НЛ5П2515247
НЛ5-П3000	3000	1,5	50	24	1	8	3,25	НЛ5П3015248

Лоток лестничный НЛ10

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
НЛ10-П2000	2000	1	100	24	1	6	2,26	НЛ10П2010246
НЛ10-П2500	2500	1	100	24	1	7	2,83	НЛ10П2510246
НЛ10-П3000	3000	1	100	24	1	8	3,39	НЛ10П3010248
НЛ10-П2000	2000	1,2	100	24	1	6	2,70	НЛ10П2012246
НЛ10-П2500	2500	1,2	100	24	1	7	3,37	НЛ10П2512247
НЛ10-П3000	3000	1,2	100	24	1	8	4,05	НЛ10П3012248
НЛ10-П2000	2000	1,5	100	24	1	6	3,34	НЛ10П2015246
НЛ10-П2500	2500	1,5	100	24	1	7	4,18	НЛ10П2515247
НЛ10-П3000	3000	1,5	100	24	1	8	5,02	НЛ10П3015248

Лоток лестничный НЛ20

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
НЛ20-П2000	2000	1,2	200	50	1	6	3,91	НЛ20П2012506
НЛ20-П2500	2500	1,2	200	50	1	7	4,85	НЛ20П2512507
НЛ20-П3000	3000	1,2	200	50	1	8	5,87	НЛ20П3012508
НЛ20-П2000	2000	1,5	200	50	1	6	4,89	НЛ20П2015506
НЛ20-П2500	2500	1,5	200	50	1	7	6,06	НЛ20П2515507
НЛ20-П3000	3000	1,5	200	50	1	8	7,34	НЛ20П3015508
НЛ20-П2000	2000	1,2	200	70	1	6	4,67	НЛ20П2012706
НЛ20-П2500	2500	1,2	200	70	1	7	5,79	НЛ20П2512707
НЛ20-П3000	3000	1,2	200	70	1	8	7,00	НЛ20П3012708
НЛ20-П2000	2000	1,5	200	70	1	6	5,83	НЛ20П2015706
НЛ20-П2500	2500	1,5	200	70	1	7	7,24	НЛ20П2515707
НЛ20-П3000	3000	1,5	200	70	1	8	8,75	НЛ20П3015708

Лоток лестничный НЛ30

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
НЛ30-П2000	2000	1,2	300	50	1	6	4,20	НЛ30П2012506
НЛ30-П2500	2500	1,2	300	50	1	7	5,18	НЛ30П2512507
НЛ30-П3000	3000	1,2	300	50	1	8	6,29	НЛ30П3012508
НЛ30-П2000	2000	1,5	300	50	1	6	5,25	НЛ30П2015506
НЛ30-П2500	2500	1,5	300	50	1	7	6,47	НЛ30П2515507
НЛ30-П3000	3000	1,5	300	50	1	8	7,87	НЛ30П3015508
НЛ30-П2000	2000	1,2	300	70	1	6	4,95	НЛ30П2012706
НЛ30-П2500	2500	1,2	300	70	1	7	6,12	НЛ30П2512707
НЛ30-П3000	3000	1,2	300	70	1	8	7,43	НЛ30П3012708
НЛ30-П2000	2000	1,5	300	70	1	6	6,19	НЛ30П2015706
НЛ30-П2500	2500	1,5	300	70	1	7	7,65	НЛ30П2515707
НЛ30-П3000	3000	1,5	300	70	1	8	9,28	НЛ30П3015708

Лоток лестничный НЛ40

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
НЛ40-П2000	2000	1,2	400	50	1	6	4,48	НЛ40П2012506
НЛ40-П2500	2500	1,2	400	50	1	7	5,51	НЛ40П2512507
НЛ40-П3000	3000	1,2	400	50	1	8	6,72	НЛ40П3012508
НЛ40-П2000	2000	1,5	400	50	1	6	5,6	НЛ40П2015506
НЛ40-П2500	2500	1,5	400	50	1	7	6,89	НЛ40П2515507
НЛ40-П3000	3000	1,5	400	50	1	8	8,4	НЛ40П3015508
НЛ40-П2000	2000	1,2	400	70	1	6	5,23	НЛ40П2012706
НЛ40-П2500	2500	1,2	400	70	1	7	6,45	НЛ40П2512707
НЛ40-П3000	3000	1,2	400	70	1	8	7,85	НЛ40П3012708
НЛ40-П2000	2000	1,5	400	70	1	6	6,54	НЛ40П2015706
НЛ40-П2500	2500	1,5	400	70	1	7	8,06	НЛ40П2515707
НЛ40-П3000	3000	1,5	400	70	1	8	9,81	НЛ40П3015708

Лоток лестничный НЛ50

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
НЛ50-П2000	2000	1,2	500	50	1	6	4,76	НЛ50П2012506
НЛ50-П2500	2500	1,2	500	50	1	7	5,84	НЛ50П2512507
НЛ50-П3000	3000	1,2	500	50	1	8	7,14	НЛ50П3012508
НЛ50-П2000	2000	1,5	500	50	1	6	5,95	НЛ50П2015506
НЛ50-П2500	2500	1,5	500	50	1	7	7,3	НЛ50П2515507
НЛ50-П3000	3000	1,5	500	50	1	8	8,93	НЛ50П3015508
НЛ50-П2000	2000	1,2	500	70	1	6	5,52	НЛ50П2012706
НЛ50-П2500	2500	1,2	500	70	1	7	6,78	НЛ50П2512707
НЛ50-П3000	3000	1,2	500	70	1	8	8,27	НЛ50П3012708
НЛ50-П2000	2000	1,5	500	70	1	6	6,89	НЛ50П2015706
НЛ50-П2500	2500	1,5	500	70	1	7	8,48	НЛ50П2515707
НЛ50-П3000	3000	1,5	500	70	1	8	10,34	НЛ50П3015708

Лоток лестничный НЛ60

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
НЛ60-П2000	2000	1,2	600	50	1	6	5,04	НЛ60П2012506
НЛ60-П2500	2500	1,2	600	50	1	7	6,35	НЛ60П2512507
НЛ60-П3000	3000	1,2	600	50	1	8	7,57	НЛ60П3012508
НЛ60-П2000	2000	1,5	600	50	1	6	6,31	НЛ60П2015506
НЛ60-П2500	2500	1,5	600	50	1	7	7,71	НЛ60П2515507
НЛ60-П3000	3000	1,5	600	50	1	8	9,46	НЛ60П3015508
НЛ60-П2000	2000	1,2	600	70	1	6	5,8	НЛ60П2012706
НЛ60-П2500	2500	1,2	600	70	1	7	7,11	НЛ60П2512707
НЛ60-П3000	3000	1,2	600	70	1	8	8,7	НЛ50П3012708
НЛ60-П2000	2000	1,5	600	70	1	6	7,25	НЛ60П2015706
НЛ60-П2500	2500	1,5	600	70	1	7	8,89	НЛ50П2515707
НЛ60-П3000	3000	1,5	600	70	1	8	10,87	НЛ60П3015708

Лоток угловой горизонтальный 90 перфорированный LMU90

Лотки монтажные перфорированные

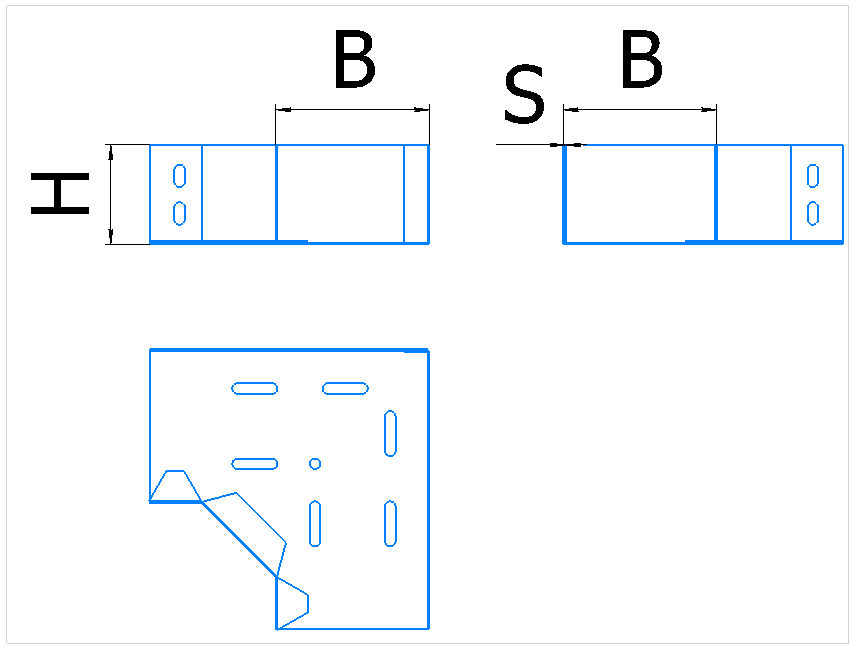

чертёж

Лоток угловой горизонтальный 90 перфорированный LMU90

Лоток угловой горизонтальный 900 перфорированный LMU90 применяется для создания поворота кабельной трассы в горизонтальной плоскости. Соединители СЛ входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.

Тип изделия	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LM50х25 U90	0,8	50	25	0,20	LM5U900825
LM50х35 U90	0,8	50	35	0,23	LM5U900835
LM50х40 U90	0,8	50	40	0,24	LM5U900840
LM50х50 U90	0,8	50	50	0,28	LM5U900850
LM50х25 U90	1	50	25	0,25	LM5U901025
LM50х35 U90	1	50	35	0,29	LM5U901035
LM50х40 U90	1	50	40	0,31	LM5U901040
LM50х50 U90	1	40	50	0,32	LM4U901050
LM100х40 U90	0,8	100	40	0,37	LM10U900840
LM100х50 U90	0,8	100	50	0,41	LM10U900850
LM100х60 U90	0,8	100	60	0,45	LM10U900860
LM100х80 U90	0,8	100	80	0,53	LM10U900880
LM100х85 U90	0,8	100	85	0,55	LM10U900885
LM100х100 U90	0,8	100	100	0,61	LM10U9008100
LM100х110 U90	0,8	100	110	0,66	LM10U9008110
LM100х40 U90	1	100	40	0,46	LM10U901040
LM100х50 U90	1	100	50	0,51	LM10U901050
LM100х60 U90	1	100	60	0,56	LM10U901060
LM100х80 U90	1	100	80	0,66	LM10U901080
LM100х85 U90	1	100	85	0,69	LM10U901085
LM100х100 U90	1	100	100	0,77	LM10U9010100
LM100х110 U90	1	100	110	0,82	LM10U9010110
LM100х40 U90	1,2	100	40	0,55	LM10U901240
LM100х50 U90	1,2	100	50	0,61	LM10U901250
LM100х60 U90	1,2	100	60	0,67	LM10U901260
LM100х80 U90	1,2	100	80	0,79	LM10U901280
LM100х85 U90	1,2	100	85	0,82	LM10U901285
LM100х100 U90	1,2	100	100	0,92	LM10U9012100
LM100х110 U90	1,2	100	110	0,99	LM10U9012110
LM150х50 U90	1	150	50	0,71	LM15U901050
LM150х60 U90	1	150	60	0,77	LM15U901060
LM150х80 U90	1	150	80	0,89	LM15U901080
LM150х85 U90	1	150	85	0,92	LM15U901085
LM150х100 U90	1	150	100	1,01	LM15U9010100
LM150х110 U90	1	150	110	1,08	LM15U9010110
LM150х150 U90	1	150	150	1,35	LM15U9010150
LM150х50 U90	1,2	150	50	0,86	LM15U901250
LM150х60 U90	1,2	150	60	0,92	LM15U901260
LM150х80 U90	1,2	150	80	1,07	LM15U901280
LM150х85 U90	1,2	150	85	1,10	LM15U901285
LM150х100 U90	1,2	150	100	1,21	LM15U9012100
LM150х110 U90	1,2	150	110	1,29	LM15U9012110
LM150х150 U90	1,2	150	150	1,62	LM15U9012150
LM150х50 U90	1,5	150	50	1,07	LM15U901550
LM150х60 U90	1,5	150	60	1,15	LM15U901560
LM150х80 U90	1,5	150	80	1,33	LM15U901580
LM150х85 U90	1,5	150	85	1,38	LM15U901585
LM150х100 U90	1,5	150	100	1,52	LM15U9015100
LM150х110 U90	1,5	150	110	1,61	LM15U9015110
LM150х110 U90	1,5	150	110	1,61	LM15U9015110
LM150х150 U90	1,5	150	150	2,02	LM15U9015150
LM200х50 U90	1	200	50	0,96	LM20U901050
LM200х60 U90	1	200	60	1,02	LM20U901060
LM200х80 U90	1	200	80	1,15	LM20U901080
LM200х85 U90	1	200	85	1,19	LM20U901085
LM200х100 U90	1	200	100	1,29	LM20U9010100
LM200х110 U90	1	200	110	1,37	LM20U9010110
LM200х150 U90	1	200	150	1,67	LM20U9010150
LM200х200 U90	1	200	200	2,09	LM20U9010200
LM200х50 U90	1,2	200	50	1,15	LM20U901250
LM200х60 U90	1,2	200	60	1,23	LM20U901260
LM200х80 U90	1,2	200	80	1,39	LM20U901280
LM200х85 U90	1,2	200	85	1,43	LM20U901285
LM200х100 U90	1,2	200	100	1,55	LM20U9012100
LM200х110 U90	1,2	200	110	1,64	LM20U9012110
LM200х150 U90	1,2	200	150	2,01	LM20U9012150
LM200х200 U90	1,2	200	200	2,50	LM20U9012200
LM200х50 U90	1,5	200	50	1,44	LM20U901550
LM200х60 U90	1,5	200	60	1,53	LM20U901560
LM200х80 U90	1,5	200	80	1,73	LM20U901580
LM200х85 U90	1,5	200	85	1,78	LM20U901585
LM200х100 U90	1,5	200	100	1,94	LM20U9015100
LM200х110 U90	1,5	200	110	2,05	LM20U9015110
LM200х150 U90	1,5	200	150	2,51	LM20U9015150
LM200х200 U90	1,5	200	200	3,13	LM20U9015200
LM250х50 U90	1	250	50	1,24	LM25U901050
LM250х60 U90	1	250	60	1,31	LM25U901060
LM250х80 U90	1	250	80	1,46	LM25U901080
LM250х85 U90	1	250	85	1,50	LM25U901085
LM250х100 U90	1	250	100	1,62	LM25U9010100
LM250х110 U90	1	250	110	1,70	LM25U9010110
LM250х150 U90	1	250	150	2,03	LM25U9010150
LM250х200 U90	1	250	200	2,49	LM25U9010200
LM250х50 U90	1,2	250	50	1,49	LM25U901250
LM250х60 U90	1,2	250	60	1,57	LM25U901260
LM250х80 U90	1,2	250	80	1,75	LM25U901280
LM250х85 U90	1,2	250	85	1,80	LM25U901285
LM250х100 U90	1,2	250	100	1,94	LM25U9012100
LM250х110 U90	1,2	250	110	2,04	LM25U9012110
LM250х150 U90	1,2	250	150	2,44	LM25U9012150
LM250х200 U90	1,2	250	200	2,99	LM25U9012200
LM250х50 U90	1,5	250	50	1,86	LM25U901550
LM250х60 U90	1,5	250	60	1,97	LM25U901560
LM250х80 U90	1,5	250	80	2,19	LM25U901580
LM250х85 U90	1,5	250	85	2,25	LM25U901585
LM250х100 U90	1,5	250	100	2,42	LM25U9015100
LM250х110 U90	1,5	250	110	2,54	LM25U9015110
LM250х150 U90	1,5	250	150	3,05	LM25U9015150
LM250х200 U90	1,5	250	200	3,73	LM25U9015200

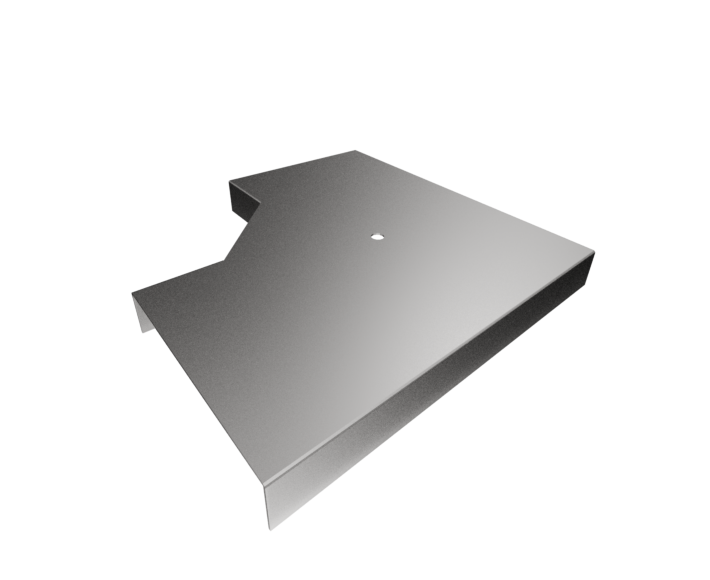

Крышка поворота лотка в горизонте на 90°

Крышки лотков монтажных

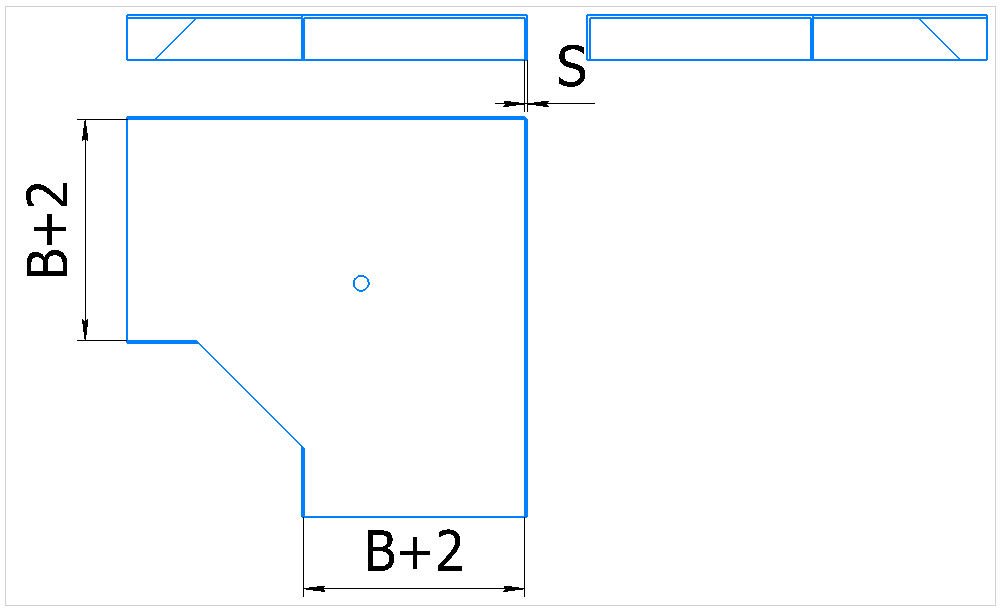

чертёж

Поворот лотка в горизонте на 90° НП

Лотки монтажные неперфорированные

чертёж

Лоток угловой горизонтальный 90 неперфорированный LMGU90 применяется для создания поворота кабельной трассы в горизонтальной плоскости. Соединители СЛ входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.

Тип изделия	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LMG50х25 U90	0,8	50	25	0,20	LMG5U900825
LMG50х35 U90	0,8	50	35	0,23	LMG5U900835
LMG50х40 U90	0,8	50	40	0,24	LMG5U900840
LMG50х50 U90	0,8	50	50	0,28	LMG5U900850
LMG50х25 U90	1	50	25	0,25	LMG5U901025
LMG50х35 U90	1	50	35	0,29	LMG5U901035
LMG50х40 U90	1	50	40	0,31	LMG5U901040
LMG50х50 U90	1	40	50	0,32	LMG4U901050
LMG100х40 U90	0,8	100	40	0,37	LMG10U900840
LMG100х50 U90	0,8	100	50	0,41	LMG10U900850
LMG100х60 U90	0,8	100	60	0,45	LMG10U900860
LMG100х80 U90	0,8	100	80	0,53	LMG10U900880
LMG100х85 U90	0,8	100	85	0,55	LMG10U900885
LMG100х100 U90	0,8	100	100	0,61	LMG10U9008100
LMG100х110 U90	0,8	100	110	0,66	LMG10U9008110
LMG100х40 U90	1	100	40	0,46	LMG10U901040
LMG100х50 U90	1	100	50	0,51	LMG10U901050
LMG100х60 U90	1	100	60	0,56	LMG10U901060
LMG100х80 U90	1	100	80	0,66	LMG10U901080
LMG100х85 U90	1	100	85	0,69	LMG10U901085
LMG100х100 U90	1	100	100	0,77	LMG10U9010100
LMG100х110 U90	1	100	110	0,82	LMG10U9010110
LMG100х40 U90	1,2	100	40	0,55	LMG10U901240
LMG100х50 U90	1,2	100	50	0,61	LMG10U901250
LMG100х60 U90	1,2	100	60	0,67	LMG10U901260
LMG100х80 U90	1,2	100	80	0,79	LMG10U901280
LMG100х85 U90	1,2	100	85	0,82	LMG10U901285
LMG100х100 U90	1,2	100	100	0,92	LMG10U9012100
LMG100х110 U90	1,2	100	110	0,99	LMG10U9012110
LMG150х50 U90	1	150	50	0,71	LMG15U901050
LMG150х60 U90	1	150	60	0,77	LMG15U901060
LMG150х80 U90	1	150	80	0,89	LMG15U901080
LMG150х85 U90	1	150	85	0,92	LMG15U901085
LMG150х100 U90	1	150	100	1,01	LMG15U9010100
LMG150х110 U90	1	150	110	1,08	LMG15U9010110
LMG150х150 U90	1	150	150	1,35	LMG15U9010150
LMG150х50 U90	1,2	150	50	0,86	LMG15U901250
LMG150х60 U90	1,2	150	60	0,92	LMG15U901260
LMG150х80 U90	1,2	150	80	1,07	LMG15U901280
LMG150х85 U90	1,2	150	85	1,10	LMG15U901285
LMG150х100 U90	1,2	150	100	1,21	LMG15U9012100
LMG150х110 U90	1,2	150	110	1,29	LMG15U9012110
LMG150х150 U90	1,2	150	150	1,62	LMG15U9012150

Поворот короба в горизонте на 45°

Короба

чертёж

Крышка лотка тройникового

Крышки лотков монтажных

чертёж

Короб тройниковый

Короба

чертёж

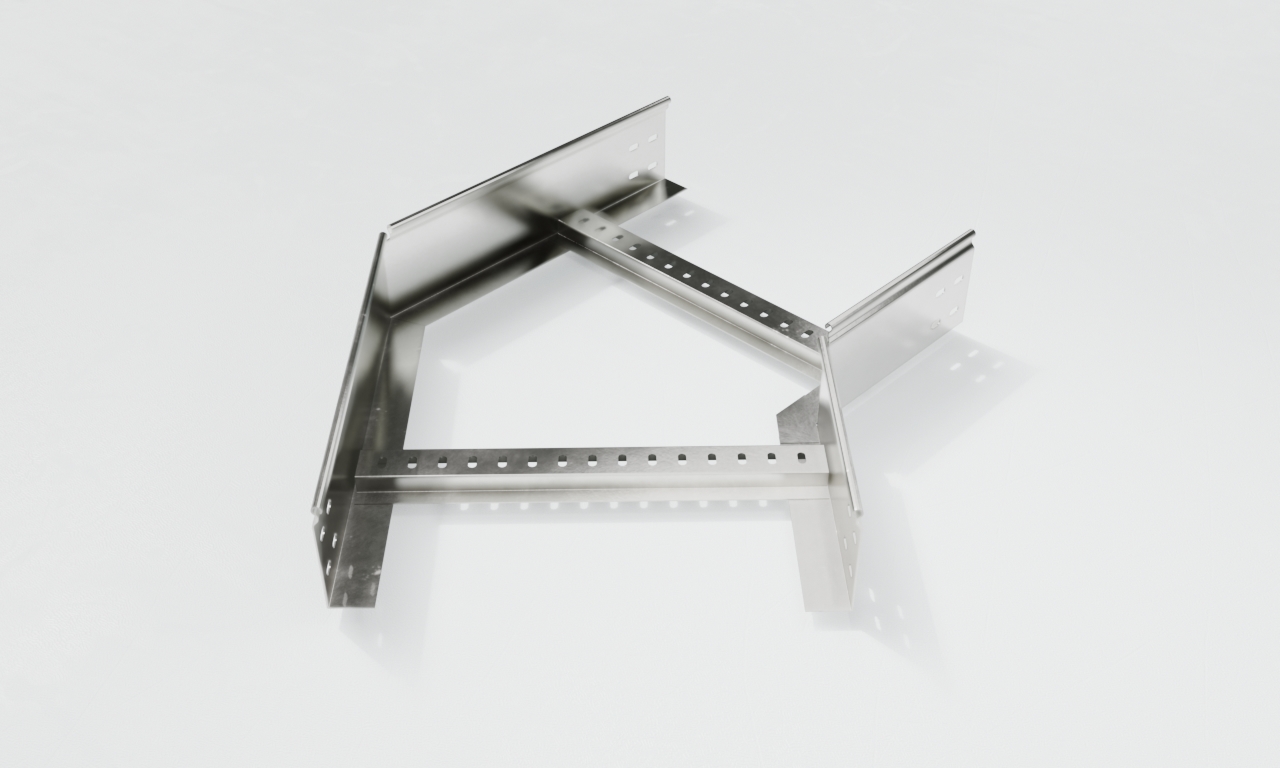

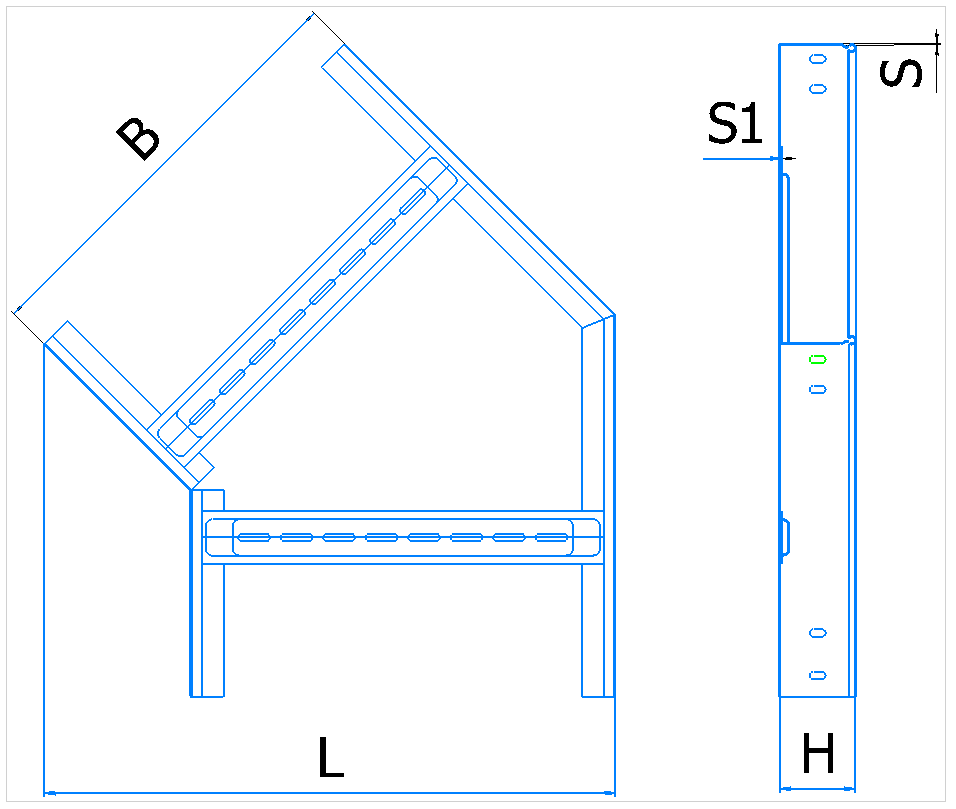

Лоток лестничный угловой LLU45 R300

Лотки лестничного типа ЛЛ

Лоток лестничный угловой LLU45 применяется для создания поворота кабельной трассы в горизонтальной плоскости. Лотки соединяются между собой с помощью соединителя SLL входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
LL150х50 U45	309	1,2	150	50	1	2	0,87	LL15050U45122
LL200х50 U45	359	1,2	200	50	1	2	0,98	LL20050U45122
LL300х50 U45	459	1,2	300	50	1	2	1,19	LL30050U45122
LL400х50 U45	559	1,2	400	50	1	2	1,40	LL40050U45122
LL500х50 U45	659	1,2	500	50	1	2	1,60	LL50050U45122
LL600х50 U45	759	1,2	600	50	1	2	1,81	LL60050U45122
LL150х80 U45	309	1,2	150	80	1	2	1,07	LL15080U45122
LL200х80 U45	359	1,2	200	80	1	2	1,18	LL20080U45122
LL300х80 U45	459	1,2	300	80	1	2	1,40	LL30080U45122
LL400х80 U45	559	1,2	400	80	1	2	1,63	LL40080U45122
LL500х80 U45	659	1,2	500	80	1	2	1,85	LL50080U45122
LL600х80 U45	759	1,2	600	80	1	2	2,08	LL60080U45122
LL150х100 U45	309	1,2	150	100	1	2	1,20	LL150100U45122
LL200х100 U45	359	1,2	200	100	1	2	1,32	LL200100U45122
LL300х100 U45	459	1,2	300	100	1	2	1,55	LL300100U45122
LL400х100 U45	559	1,2	400	100	1	2	1,78	LL400100U45122
LL500х100 U45	659	1,2	500	100	1	2	2,02	LL500100U45122
LL600х100 U45	759	1,2	600	100	1	2	2,25	LL600100U45122
LL150х50 U45	309	1,5	150	50	1	2	1,04	LL15050U45152
LL200х50 U45	359	1,5	200	50	1	2	1,15	LL20050U45152
LL300х50 U45	459	1,5	300	50	1	2	1,37	LL30050U45152
LL400х50 U45	559	1,5	400	50	1	2	1,59	LL40050U45152
LL500х50 U45	659	1,5	500	50	1	2	1,81	LL50050U45152
LL600х50 U45	759	1,5	600	50	1	2	2,03	LL60050U45152
LL150х80 U45	309	1,5	150	80	1	2	1,28	LL15080U45152
LL200х80 U45	359	1,5	200	80	1	2	1,40	LL20080U45152
LL300х80 U45	459	1,5	300	80	1	2	1,64	LL30080U45152
LL400х80 U45	559	1,5	400	80	1	2	1,88	LL40080U45152
LL500х80 U45	659	1,5	500	80	1	2	2,12	LL50080U45152
LL600х80 U45	759	1,5	600	80	1	2	2,36	LL60080U45152
LL150х100 U45	309	1,5	150	100	1	2	1,44	LL150100U45152
LL200х100 U45	359	1,5	200	100	1	2	1,57	LL200100U45152
LL300х100 U45	459	1,5	300	100	1	2	1,82	LL300100U45152
LL400х100 U45	559	1,5	400	100	1	2	2,08	LL400100U45152
LL500х100 U45	659	1,5	500	100	1	2	2,33	LL500100U45152
LL600х100 U45	759	1,5	600	100	1	2	2,58	LL600100U45152
LL150х50 U45	309	2	150	50	1	2	1,31	LL15050U45202
LL200х50 U45	359	2	200	50	1	2	1,43	LL20050U45202
LL300х50 U45	459	2	300	50	1	2	1,67	LL30050U45202
LL400х50 U45	559	2	400	50	1	2	1,91	LL40050U45202
LL500х50 U45	659	2	500	50	1	2	2,16	LL50050U45202
LL600х50 U45	759	2	600	50	1	2	2,40	LL60050U45202
LL150х80 U45	309	2	150	80	1	2	1,63	LL15080U45202
LL200х80 U45	359	2	200	80	1	2	1,77	LL20080U45202
LL300х80 U45	459	2	300	80	1	2	2,03	LL30080U45202
LL400х80 U45	559	2	400	80	1	2	2,30	LL40080U45202
LL500х80 U45	659	2	500	80	1	2	2,57	LL50080U45202
LL600х80 U45	759	2	600	80	1	2	2,84	LL60080U45202
LL150х100 U45	309	2	150	100	1	2	1,85	LL150100U45202
LL200х100 U45	359	2	200	100	1	2	1,99	LL200100U45202
LL300х100 U45	459	2	300	100	1	2	2,28	LL300100U45202
LL400х100 U45	559	2	400	100	1	2	2,56	LL400100U45202
LL500х100 U45	659	2	500	100	1	2	2,85	LL500100U45202
LL600х100 U45	759	2	600	100	1	2	3,13	LL600100U45202

Лоток угловой горизонтальный 45 перфорированный LMU45

Лотки монтажные перфорированные

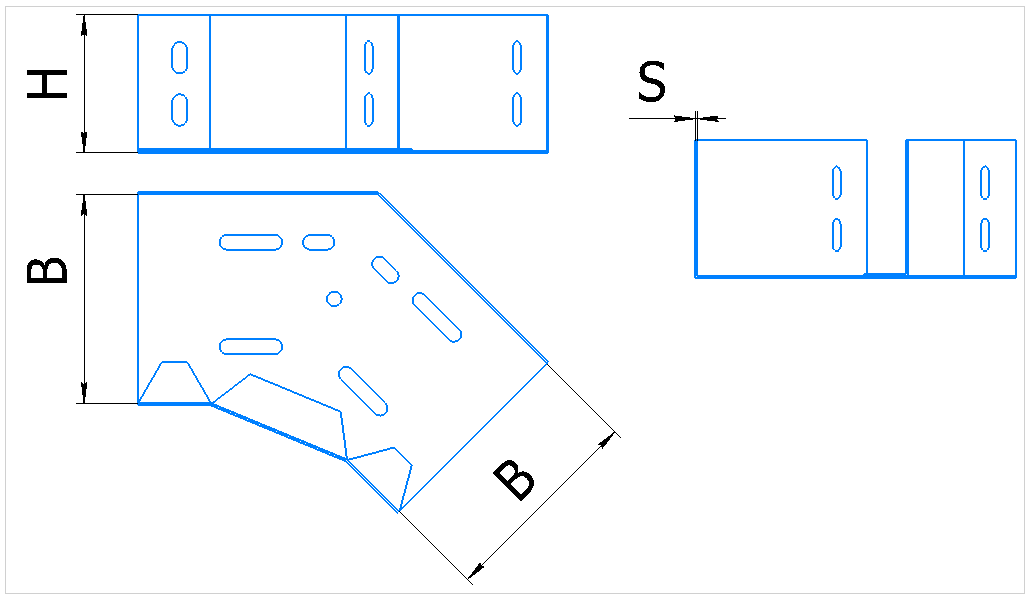

чертёж

Лоток угловой горизонтальный 45 перфорированный LMU45

Лоток угловой горизонтальный 450 перфорированный LMU45 применяется для создания поворота кабельной трассы в горизонтальной плоскости. Соединители СЛ входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.

Тип изделия	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LM50х25 U45	0,8	50	25	0,18	LM5U450825
LM50х35 U45	0,8	50	35	0,21	LM5U450835
LM50х40 U45	0,8	50	40	0,22	LM5U450840
LM50х50 U45	0,8	50	50	0,25	LM5U450850
LM50х25 U45	1	50	25	0,23	LM5U451025
LM50х35 U45	1	50	35	0,26	LM5U451035
LM50х40 U45	1	50	40	0,28	LM5U451040
LM50х50 U45	1	40	50	0,29	LM5U451050
LM100х40 U45	0,8	100	40	0,32	LM10U450840
LM100х50 U45	0,8	100	50	0,35	LM10U450850
LM100х60 U45	0,8	100	60	0,39	LM10U450860
LM100х80 U45	0,8	100	80	0,45	LM10U450880
LM100х85 U45	0,8	100	85	0,47	LM10U450885
LM100х100 U45	0,8	100	100	0,53	LM10U4508100
LM100х110 U45	0,8	100	110	0,56	LM10U4508110
LM100х40 U45	1	100	40	0,40	LM10U451040
LM100х50 U45	1	100	50	0,44	LM10U451050
LM100х60 U45	1	100	60	0,48	LM10U451060
LM100х80 U45	1	100	80	0,57	LM10U451080
LM100х85 U45	1	100	85	0,59	LM10U451085
LM100х100 U45	1	100	100	0,66	LM10U4510100
LM100х110 U45	1	100	110	0,70	LM10U4510110
LM100х40 U45	1,2	100	40	0,48	LM10U451240
LM100х50 U45	1,2	100	50	0,53	LM10U451250
LM100х60 U45	1,2	100	60	0,58	LM10U451260
LM100х80 U45	1,2	100	80	0,68	LM10U451280
LM100х85 U45	1,2	100	85	0,71	LM10U451285
LM100х100 U45	1,2	100	100	0,79	LM10U4512100
LM100х110 U45	1,2	100	110	0,85	LM10U4512110
LM150х50 U45	1	150	50	0,60	LM15U451050
LM150х60 U45	1	150	60	0,65	LM15U451060
LM150х80 U45	1	150	80	0,75	LM15U451080
LM150х85 U45	1	150	85	0,77	LM15U451085
LM150х100 U45	1	150	100	0,85	LM15U4510100
LM150х110 U45	1	150	110	0,90	LM15U4510110
LM150х150 U45	1	150	150	1,12	LM15U4510150
LM150х50 U45	1,2	150	50	0,72	LM15U451250
LM150х60 U45	1,2	150	60	0,78	LM15U451260
LM150х80 U45	1,2	150	80	0,89	LM15U451280
LM150х85 U45	1,2	150	85	0,92	LM15U451285
LM150х100 U45	1,2	150	100	1,02	LM15U4512100
LM150х110 U45	1,2	150	110	1,08	LM15U4512110
LM150х150 U45	1,2	150	150	1,34	LM15U4512150
LM150х50 U45	1,5	150	50	0,90	LM15U451550
LM150х60 U45	1,5	150	60	0,97	LM15U451560
LM150х80 U45	1,5	150	80	1,12	LM15U451580
LM150х85 U45	1,5	150	85	1,16	LM15U451585
LM150х100 U45	1,5	150	100	1,27	LM15U4515100
LM150х110 U45	1,5	150	110	1,35	LM15U4515110
LM150х150 U45	1,5	150	150	1,68	LM15U4515150
LM200х50 U45	1	200	50	0,79	LM20U451050
LM200х60 U45	1	200	60	0,84	LM20U451060
LM200х80 U45	1	200	80	0,95	LM20U451080
LM200х85 U45	1	200	85	0,98	LM20U451085
LM200х100 U45	1	200	100	1,06	LM20U4510100
LM200х110 U45	1	200	110	1,12	LM20U4510110
LM200х150 U45	1	200	150	1,36	LM20U4510150
LM200х200 U45	1	200	200	1,69	LM20U4510200
LM200х50 U45	1,2	200	50	0,95	LM20U451250
LM200х60 U45	1,2	200	60	1,01	LM20U451260
LM200х80 U45	1,2	200	80	1,14	LM20U451280
LM200х85 U45	1,2	200	85	1,17	LM20U451285
LM200х100 U45	1,2	200	100	1,27	LM20U4512100
LM200х110 U45	1,2	200	110	1,34	LM20U4512110
LM200х150 U45	1,2	200	150	1,63	LM20U4512150
LM200х200 U45	1,2	200	200	2,03	LM20U4512200
LM200х50 U45	1,5	200	50	1,19	LM20U451550
LM200х60 U45	1,5	200	60	1,26	LM20U451560
LM200х80 U45	1,5	200	80	1,43	LM20U451580
LM200х85 U45	1,5	200	85	1,47	LM20U451585
LM200х100 U45	1,5	200	100	1,59	LM20U4515100
LM200х110 U45	1,5	200	110	1,68	LM20U4515110
LM200х150 U45	1,5	200	150	2,04	LM20U4515150
LM200х200 U45	1,5	200	200	2,53	LM20U4515200
LM250х50 U45	1	250	50	1,01	LM25U451050
LM250х60 U45	1	250	60	1,06	LM25U451060
LM250х80 U45	1	250	80	1,18	LM25U451080
LM250х85 U45	1	250	85	1,21	LM25U451085
LM250х100 U45	1	250	100	1,31	LM25U4510100
LM250х110 U45	1	250	110	1,37	LM25U4510110
LM250х150 U45	1	250	150	1,63	LM25U4510150
LM250х200 U45	1	250	200	1,99	LM25U4510200
LM250х50 U45	1,2	250	50	1,21	LM25U451250
LM250х60 U45	1,2	250	60	1,28	LM25U451260
LM250х80 U45	1,2	250	80	1,42	LM25U451280
LM250х85 U45	1,2	250	85	1,46	LM25U451285
LM250х100 U45	1,2	250	100	1,57	LM25U4512100
LM250х110 U45	1,2	250	110	1,64	LM25U4512110
LM250х150 U45	1,2	250	150	1,96	LM25U4512150
LM250х200 U45	1,2	250	200	2,38	LM25U4512200
LM250х50 U45	1,5	250	50	1,51	LM25U451550
LM250х60 U45	1,5	250	60	1,60	LM25U451560
LM250х80 U45	1,5	250	80	1,78	LM25U451580
LM250х85 U45	1,5	250	85	1,82	LM25U451585
LM250х100 U45	1,5	250	100	1,96	LM25U4515100
LM250х110 U45	1,5	250	110	2,05	LM25U4515110
LM250х150 U45	1,5	250	150	2,45	LM25U4515150
LM250х200 U45	1,5	250	200	2,98	LM25U4515200
LM300х50 U45	1	300	50	1,25	LM30U451050
LM300х60 U45	1	300	60	1,31	LM30U451060
LM300х80 U45	1	300	80	1,44	LM30U451080

Крышка ответвителя лотка в горизонте

Крышки лотков монтажных

чертёж

Лоток угловой горизонтальный 450 неперфорированный LMGU45

Лотки монтажные неперфорированные

чертёж

Лоток угловой горизонтальный 450 неперфорированный LMGU45

Лоток угловой горизонтальный 450 неперфорированный LMU45 применяется для создания поворота кабельной трассы в горизонтальной плоскости. Соединители СЛ входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.

Тип изделия	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
LMG50х25 U45	0,8	50	25	0,18	LMG5U450825
LMG50х35 U45	0,8	50	35	0,21	LMG5U450835
LMG50х40 U45	0,8	50	40	0,22	LMG5U450840
LMG50х50 U45	0,8	50	50	0,25	LMG5U450850
LMG50х25 U45	1	50	25	0,23	LMG5U451025
LMG50х35 U45	1	50	35	0,26	LMG5U451035
LMG50х40 U45	1	50	40	0,28	LMG5U451040
LMG50х50 U45	1	40	50	0,29	LMG5U451050
LMG100х40 U45	0,8	100	40	0,32	LMG10U450840
LMG100х50 U45	0,8	100	50	0,35	LMG10U450850
LMG100х60 U45	0,8	100	60	0,39	LMG10U450860
LMG100х80 U45	0,8	100	80	0,45	LMG10U450880
LMG100х85 U45	0,8	100	85	0,47	LMG10U450885
LMG100х100 U45	0,8	100	100	0,53	LMG10U4508100
LMG100х110 U45	0,8	100	110	0,56	LMG10U4508110
LMG100х40 U45	1	100	40	0,40	LMG10U451040
LMG100х50 U45	1	100	50	0,44	LMG10U451050
LMG100х60 U45	1	100	60	0,48	LMG10U451060
LMG100х80 U45	1	100	80	0,57	LMG10U451080
LMG100х85 U45	1	100	85	0,59	LMG10U451085
LMG100х100 U45	1	100	100	0,66	LMG10U4510100
LMG100х110 U45	1	100	110	0,70	LMG10U4510110
LMG100х40 U45	1,2	100	40	0,48	LMG10U451240
LMG100х50 U45	1,2	100	50	0,53	LMG10U451250
LMG100х60 U45	1,2	100	60	0,58	LMG10U451260
LMG100х80 U45	1,2	100	80	0,68	LMG10U451280
LMG100х85 U45	1,2	100	85	0,71	LMG10U451285
LMG100х100 U45	1,2	100	100	0,79	LMG10U4512100
LMG100х110 U45	1,2	100	110	0,85	LMG10U4512110
LMG150х50 U45	1	150	50	0,60	LMG15U451050
LMG150х60 U45	1	150	60	0,65	LMG15U451060
LMG150х80 U45	1	150	80	0,75	LMG15U451080
LMG150х85 U45	1	150	85	0,77	LMG15U451085
LMG150х100 U45	1	150	100	0,85	LMG15U4510100
LMG150х110 U45	1	150	110	0,90	LMG15U4510110
LMG150х150 U45	1	150	150	1,12	LMG15U4510150
LMG150х50 U45	1,2	150	50	0,72	LMG15U451250
LMG150х60 U45	1,2	150	60	0,78	LMG15U451260
LMG150х80 U45	1,2	150	80	0,89	LMG15U451280
LMG150х85 U45	1,2	150	85	0,92	LMG15U451285
LMG150х100 U45	1,2	150	100	1,02	LMG15U4512100
LMG150х110 U45	1,2	150	110	1,08	LMG15U4512110
LMG150х150 U45	1,2	150	150	1,34	LMG15U4512150
LMG150х50 U45	1,5	150	50	0,90	LMG15U451550
LMG150х60 U45	1,5	150	60	0,97	LMG15U451560
LMG150х80 U45	1,5	150	80	1,12	LMG15U451580
LMG150х85 U45	1,5	150	85	1,16	LMG15U451585
LMG150х100 U45	1,5	150	100	1,27	LMG15U4515100
LMG150х110 U45	1,5	150	110	1,35	LMG15U4515110
LMG150х150 U45	1,5	150	150	1,68	LMG15U4515150
LMG200х50 U45	1	200	50	0,79	LMG20U451050
LMG200х60 U45	1	200	60	0,84	LMG20U451060
LMG200х80 U45	1	200	80	0,95	LMG20U451080
LMG200х85 U45	1	200	85	0,98	LMG20U451085
LMG200х100 U45	1	200	100	1,06	LMG20U4510100
LMG200х110 U45	1	200	110	1,12	LMG20U4510110
LMG200х150 U45	1	200	150	1,36	LMG20U4510150
LMG200х200 U45	1	200	200	1,69	LMG20U4510200
LMG200х50 U45	1,2	200	50	0,95	LMG20U451250
LMG200х60 U45	1,2	200	60	1,01	LMG20U451260
LMG200х80 U45	1,2	200	80	1,14	LMG20U451280
LMG200х85 U45	1,2	200	85	1,17	LMG20U451285
LMG200х100 U45	1,2	200	100	1,27	LMG20U4512100
LMG200х110 U45	1,2	200	110	1,34	LMG20U4512110
LMG200х150 U45	1,2	200	150	1,63	LMG20U4512150
LMG200х200 U45	1,2	200	200	2,03	LMG20U4512200
LMG200х50 U45	1,5	200	50	1,19	LMG20U451550
LMG200х60 U45	1,5	200	60	1,26	LMG20U451560
LMG200х80 U45	1,5	200	80	1,43	LMG20U451580
LMG200х85 U45	1,5	200	85	1,47	LMG20U451585
LMG200х100 U45	1,5	200	100	1,59	LMG20U4515100
LMG200х110 U45	1,5	200	110	1,68	LMG20U4515110
LMG200х150 U45	1,5	200	150	2,04	LMG20U4515150
LMG200х200 U45	1,5	200	200	2,53	LMG20U4515200
LMG250х50 U45	1	250	50	1,01	LMG25U451050
LMG250х60 U45	1	250	60	1,06	LMG25U451060
LMG250х80 U45	1	250	80	1,18	LMG25U451080
LMG250х85 U45	1	250	85	1,21	LMG25U451085
LMG250х100 U45	1	250	100	1,31	LMG25U4510100
LMG250х110 U45	1	250	110	1,37	LMG25U4510110
LMG250х150 U45	1	250	150	1,63	LMG25U4510150
LMG250х200 U45	1	250	200	1,99	LMG25U4510200
LMG250х50 U45	1,2	250	50	1,21	LMG25U451250
LMG250х60 U45	1,2	250	60	1,28	LMG25U451260
LMG250х80 U45	1,2	250	80	1,42	LMG25U451280
LMG250х85 U45	1,2	250	85	1,46	LMG25U451285
LMG250х100 U45	1,2	250	100	1,57	LMG25U4512100
LMG250х110 U45	1,2	250	110	1,64	LMG25U4512110
LMG250х150 U45	1,2	250	150	1,96	LMG25U4512150
LMG250х200 U45	1,2	250	200	2,38	LMG25U4512200
LMG250х50 U45	1,5	250	50	1,51	LMG25U451550
LMG250х60 U45	1,5	250	60	1,60	LMG25U451560
LMG250х80 U45	1,5	250	80	1,78	LMG25U451580
LMG250х85 U45	1,5	250	85	1,82	LMG25U451585
LMG250х100 U45	1,5	250	100	1,96	LMG25U4515100
LMG250х110 U45	1,5	250	110	2,05	LMG25U4515110
LMG250х150 U45	1,5	250	150	2,45	LMG25U4515150
LMG250х200 U45	1,5	250	200	2,98	LMG25U4515200

Ответвитель короба в горизонте

Короба

чертёж

Крышка лотка крестообразного

Крышки лотков монтажных

чертёж

Короб крестообразный

Короба

чертёж

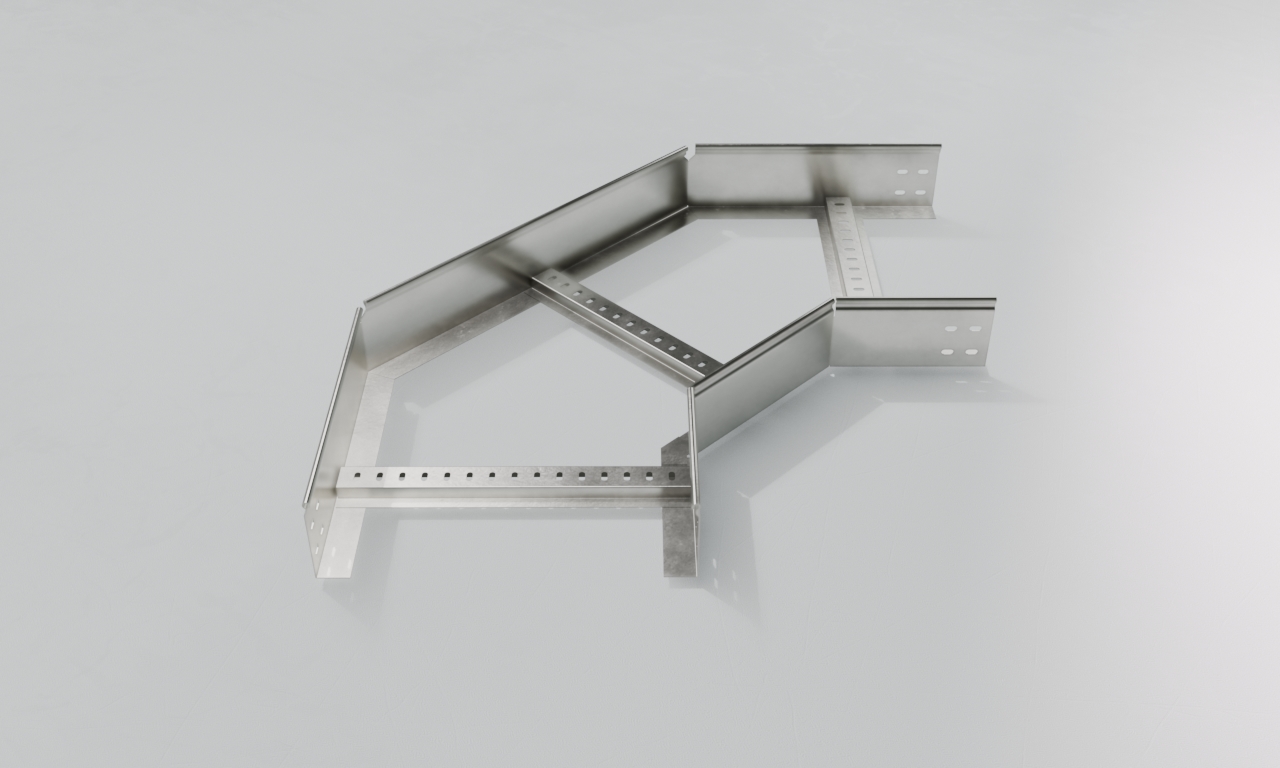

Лоток лестничный угловой LLU90 R300

Лотки лестничного типа ЛЛ

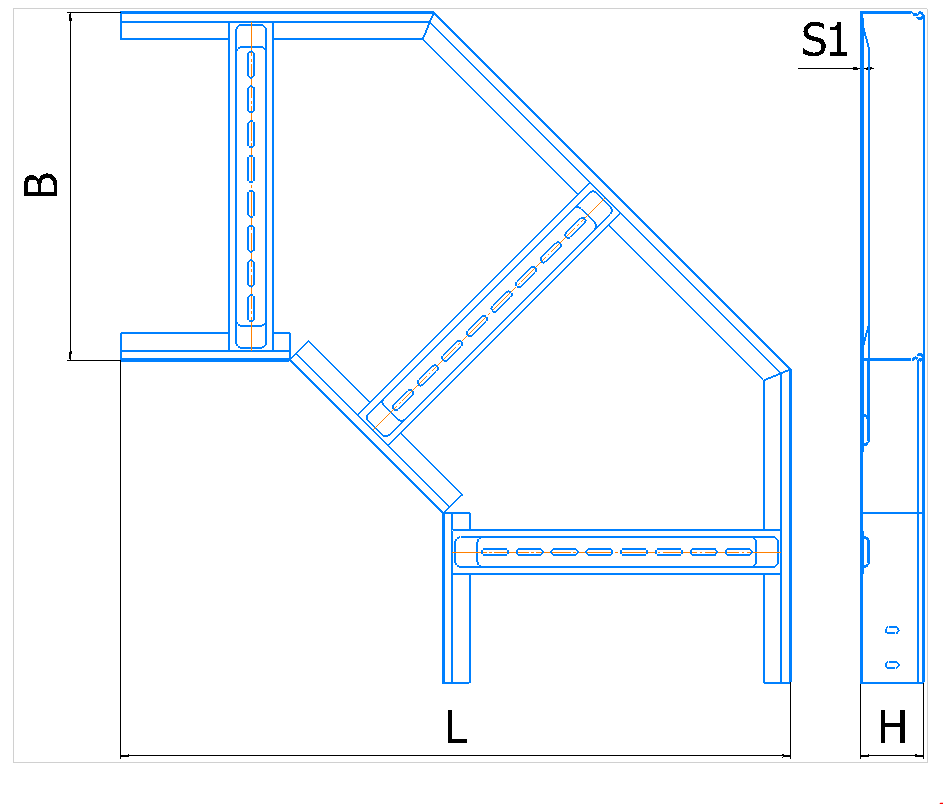

Лоток лестничный угловой LLU90 применяется для создания поворота кабельной трассы в горизонтальной плоскости. Лотки соединяются между собой с помощью соединителя SLL входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно. При необходимости лотки комплектуются крышкой KLLU90. Соединение лотка с крышкой производится при помощи прижима крышки лотка универсального FU-KL на имеющиеся метизы с установкой дополнительной гайки.

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
LL150х50 U90	550	1,2	150	50	1	3	1,57	LL15050U90123
LL200х50 U90	600	1,2	200	50	1	3	1,75	LL20050U90123
LL300х50 U90	700	1,2	300	50	1	3	2,12	LL30050U90123
LL400х50 U90	800	1,2	400	50	1	3	2,49	LL40050U90123
LL500х50 U90	900	1,2	500	50	1	3	2,85	LL50050U90123
LL600х50 U90	1000	1,2	600	50	1	3	3,22	LL60050U90123
LL150х80 U90	550	1,2	150	80	1	3	1,94	LL15080U90123
LL200х80 U90	600	1,2	200	80	1	3	2,14	LL20080U90123
LL300х80 U90	700	1,2	300	80	1	3	2,55	LL30080U90123
LL400х80 U90	800	1,2	400	80	1	3	2,95	LL40080U90123
LL500х80 U90	900	1,2	500	80	1	3	3,36	LL50080U90123
LL600х80 U90	1000	1,2	600	80	1	3	3,76	LL60080U90123
LL150х100 U90	550	1,2	150	100	1	3	2,19	LL150100U90123
LL200х100 U90	600	1,2	200	100	1	3	2,40	LL200100U90123
LL300х100 U90	700	1,2	300	100	1	3	2,84	LL300100U90123
LL400х100 U90	800	1,2	400	100	1	3	3,27	LL400100U90123
LL500х100 U90	900	1,2	500	100	1	3	3,70	LL500100U90123
LL600х100 U90	1000	1,2	600	100	1	3	4,13	LL600100U90123
LL150х50 U90	550	1,5	150	50	1	3	1,88	LL15050U90153
LL200х50 U90	600	1,5	200	50	1	3	2,08	LL20050U90153
LL300х50 U90	700	1,5	300	50	1	3	2,48	LL30050U90153
LL400х50 U90	800	1,5	400	50	1	3	2,88	LL40050U90153
LL500х50 U90	900	1,5	500	50	1	3	3,27	LL50050U90153
LL600х50 U90	1000	1,5	600	50	1	3	3,67	LL60050U90153
LL150х80 U90	550	1,5	150	80	1	3	2,34	LL15080U90153
LL200х80 U90	600	1,5	200	80	1	3	2,57	LL20080U90153
LL300х80 U90	700	1,5	300	80	1	3	3,01	LL30080U90153
LL400х80 U90	800	1,5	400	80	1	3	3,46	LL40080U90153
LL500х80 U90	900	1,5	500	80	1	3	3,91	LL50080U90153
LL600х80 U90	1000	1,5	600	80	1	3	4,35	LL60080U90153
LL150х100 U90	550	1,5	150	100	1	3	2,65	LL150100U90153
LL200х100 U90	600	1,5	200	100	1	3	2,89	LL200100U90153
LL300х100 U90	700	1,5	300	100	1	3	3,37	LL300100U90153
LL400х100 U90	800	1,5	400	100	1	3	3,85	LL400100U90153
LL500х100 U90	900	1,5	500	100	1	3	4,33	LL500100U90153
LL600х100 U90	1000	1,5	600	100	1	3	4,81	LL600100U90153
LL150х50 U90	550	2	150	50	1	3	2,40	LL15050U90203
LL200х50 U90	600	2	200	50	1	3	2,62	LL20050U90203
LL300х50 U90	700	2	300	50	1	3	3,07	LL30050U90203
LL400х50 U90	800	2	400	50	1	3	3,53	LL40050U90203
LL500х50 U90	900	2	500	50	1	3	3,98	LL50050U90203
LL600х50 U90	1000	2	600	50	1	3	4,43	LL60050U90203
LL150х80 U90	550	2	150	80	1	3	3,01	LL15080U90203
LL200х80 U90	600	2	200	80	1	3	3,27	LL20080U90203
LL300х80 U90	700	2	300	80	1	3	3,79	LL30080U90203
LL400х80 U90	800	2	400	80	1	3	4,31	LL40080U90203
LL500х80 U90	900	2	500	80	1	3	4,82	LL50080U90203
LL600х80 U90	1000	2	600	80	1	3	5,34	LL60080U90203
LL150х100 U90	550	2	150	100	1	3	3,43	LL150100U90203
LL200х100 U90	600	2	200	100	1	3	3,71	LL200100U90203
LL300х100 U90	700	2	300	100	1	3	4,27	LL300100U90203
LL400х100 U90	800	2	400	100	1	3	4,83	LL400100U90203
LL500х100 U90	900	2	500	100	1	3	5,38	LL500100U90203
LL600х100 U90	1000	2	600	100	1	3	5,94	LL600100U90203

Лоток тройниковый

Лотки монтажные перфорированные

чертёж

Крышка поворота лотка в вертикальной плоскости вниз на 90°

Крышки лотков монтажных

чертёж

Лоток тройниковый неперфорированный LMGТ

Лотки монтажные неперфорированные

Лоток тройниковый неперфорированный LMGТ

Лоток тройниковый неперфорированный типа LMGT применяется для создания разветвления кабельной трассы в горизонтальной плоскости на три направления. Соединители SL входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.

Тип изделия	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LMG50х25 Т	0,8	50	25	0,32	LMGT502508
LMG50х35 Т	0,8	50	35	0,35	LMGT503508
LMG50х40 Т	0,8	50	40	0,37	LMGT504008
LMG50х50 Т	0,8	50	50	0,40	LMGT505008
LMG50х25 Т	1	50	25	0,40	LMGT502510
LMG50х35 Т	1	50	35	0,44	LMGT503510
LMG50х40 Т	1	50	40	0,46	LMGT504010
LMG50х50 Т	1	40	50	0,47	LMGT505010
LMG100х40 Т	0,8	100	40	0,52	LMGT1004008
LMG100х50 Т	0,8	100	50	0,56	LMGT1005008
LMG100х60 Т	0,8	100	60	0,59	LMGT1006008
LMG100х80 Т	0,8	100	80	0,67	LMGT1008008
LMG100х85 Т	0,8	100	85	0,69	LMGT1008508
LMG100х100 Т	0,8	100	100	0,74	LMGT10010008
LMG100х110 Т	0,8	100	110	0,78	LMGT10011008
LMG100х40 Т	1	100	40	0,65	LMGT1004010
LMG100х50 Т	1	100	50	0,70	LMGT1005010
LMG100х60 Т	1	100	60	0,74	LMGT1006010
LMG100х80 Т	1	100	80	0,83	LMGT1008010
LMG100х85 Т	1	100	85	0,86	LMGT1008510
LMG100х100 Т	1	100	100	0,93	LMGT10010010
LMG100х110 Т	1	100	110	0,97	LMGT10011010
LMG100х40 Т	1,2	100	40	0,78	LMGT1004012
LMG100х50 Т	1,2	100	50	0,84	LMGT1005012
LMG100х60 Т	1,2	100	60	0,89	LMGT1006012
LMG100х80 Т	1,2	100	80	1,00	LMGT1008012
LMG100х85 Т	1,2	100	85	1,03	LMGT1008512
LMG100х100 Т	1,2	100	100	1,11	LMGT10010012
LMG100х110 Т	1,2	100	110	1,17	LMGT10011012
LMG150х50 Т	1	150	50	0,93	LMGT1505010
LMG150х60 Т	1	150	60	0,98	LMGT1506010
LMG150х80 Т	1	150	80	1,08	LMGT1508010
LMG150х85 Т	1	150	85	1,11	LMGT1508510
LMG150х100 Т	1	150	100	1,18	LMGT15010010
LMG150х110 Т	1	150	110	1,23	LMGT15011010
LMG150х150 Т	1	150	150	1,43	LMGT15015010
LMG150х50 Т	1,2	150	50	1,12	LMGT1505012
LMG150х60 Т	1,2	150	60	1,18	LMGT1506012
LMG150х80 Т	1,2	150	80	1,30	LMGT1508012
LMG150х85 Т	1,2	150	85	1,33	LMGT1508512
LMG150х100 Т	1,2	150	100	1,42	LMGT15010012
LMG150х110 Т	1,2	150	110	1,48	LMGT15011012
LMG150х150 Т	1,2	150	150	1,72	LMGT15015012
LMG150х50 Т	1,5	150	50	1,39	LMGT1505015
LMG150х60 Т	1,5	150	60	1,47	LMGT1506015
LMG150х80 Т	1,5	150	80	1,62	LMGT1508015
LMG150х85 Т	1,5	150	85	1,66	LMGT1508515

Поворот короба в вертикальной плоскости вниз на 90°

Короба

чертёж

Крышка поворота лотка в вертикальной плоскости вниз на 45°

Крышки лотков монтажных

чертёж

Поворот короба в вертикальной плоскости вниз на 45°

Короба

чертёж

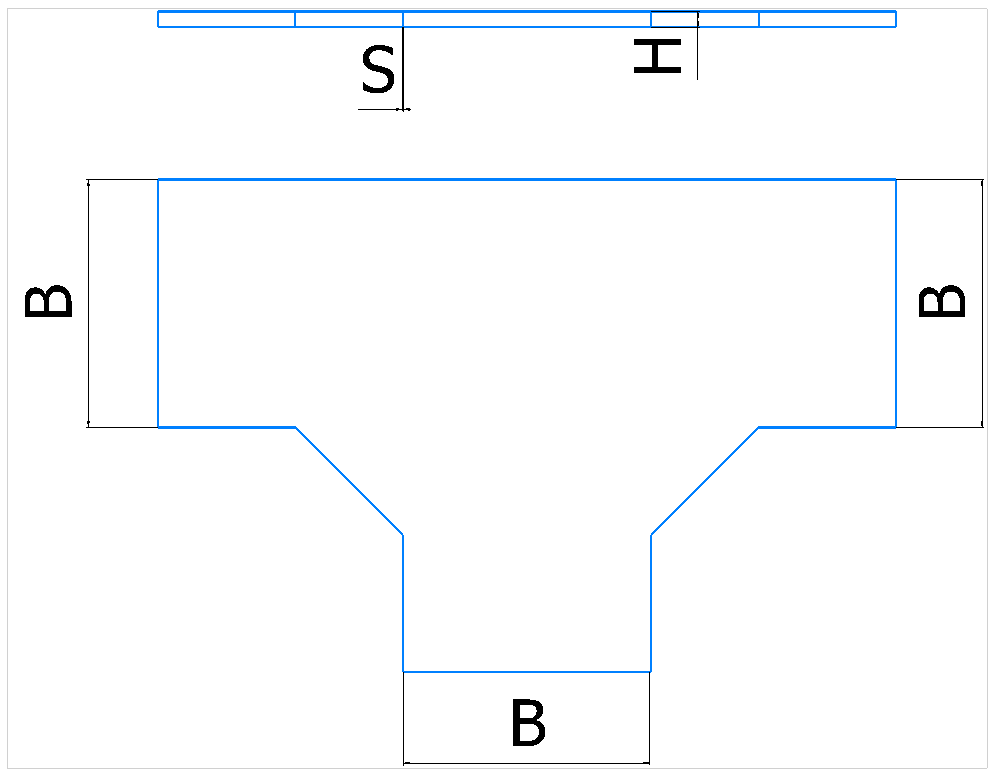

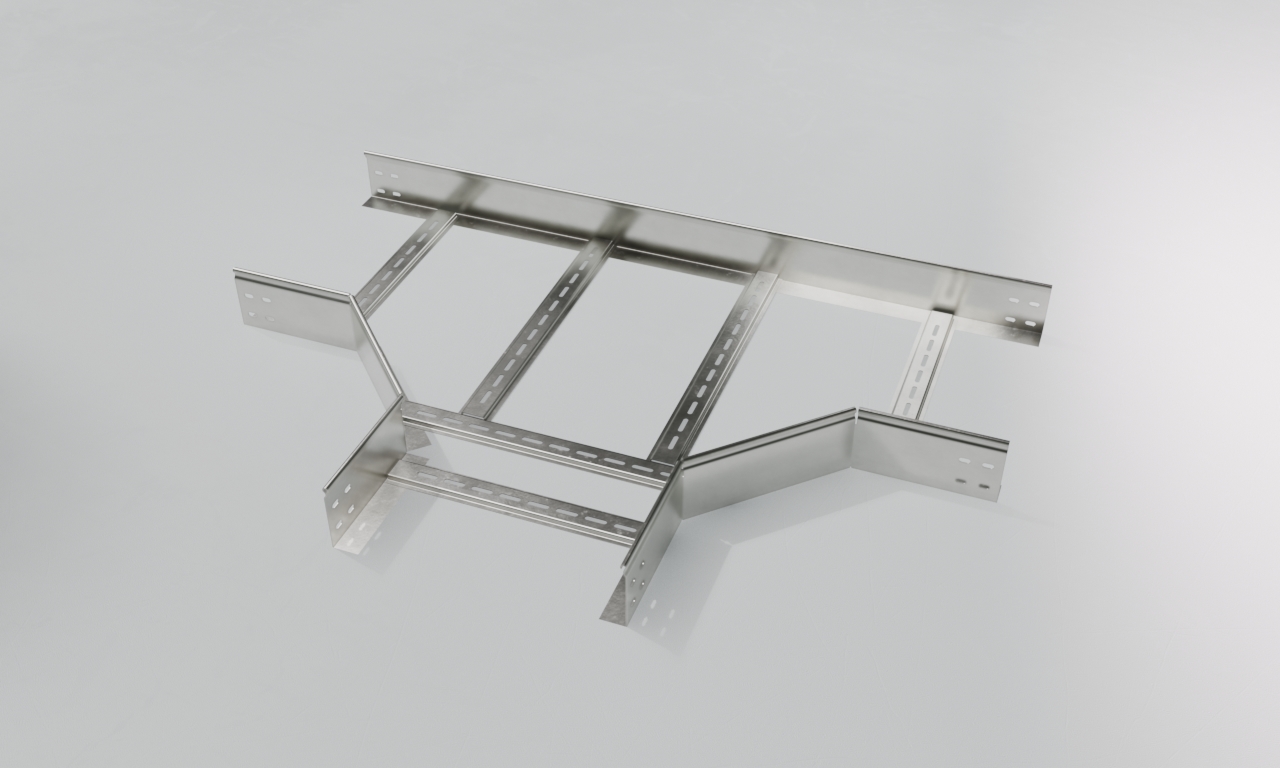

Лоток лестничный тройниковый типа LL на 3 направления R300

Лотки лестничного типа ЛЛ

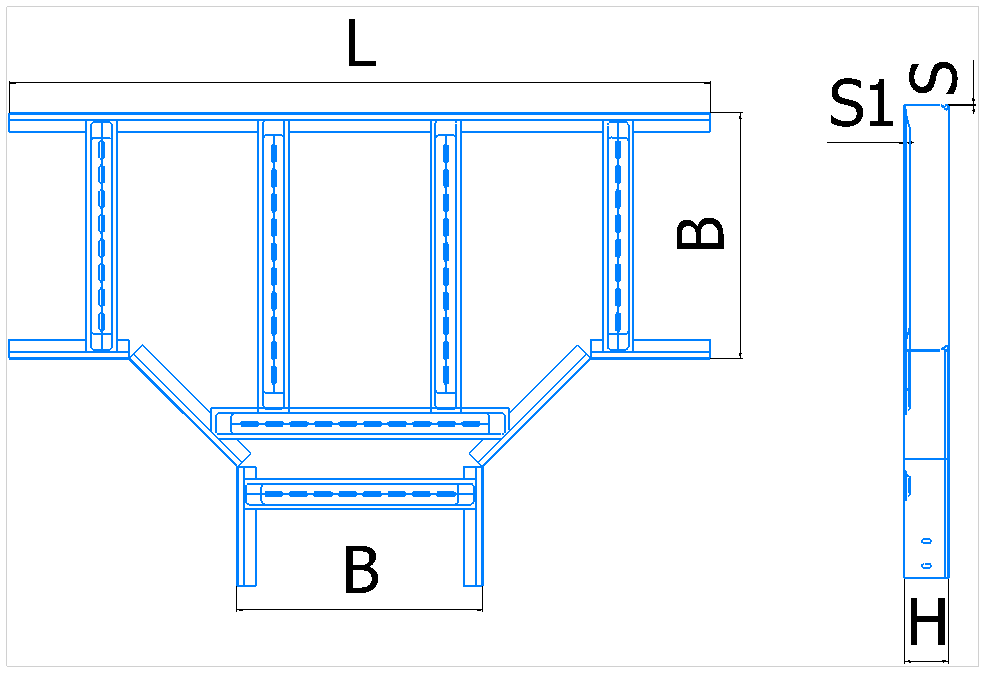

Лоток лестничный тройниковый типа LL на 3 направления R300

Лоток лестничный тройниковый типа LLT применяется для разветвления кабельной трассы на три направления в горизонтальной плоскости. Лотки соединяются между собой с помощью соединителя SLL входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно. При необходимости лотки комплектуются крышкой KLLT. Соединение лотка с крышкой производится при помощи прижима крышки лотка универсального FU-KL на имеющиеся метизы с установкой дополнительной гайки.

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
LL150х50 Т	950	1,2	150	50	1	3+3	2,91	LL15050T90126
LL200х50 Т	1000	1,2	200	50	1	3+3	3,19	LL20050T90126
LL300х50 Т	1100	1,2	300	50	1	3+3	3,76	LL30050T90126
LL400х50 Т	1200	1,2	400	50	1	3+3	4,33	LL40050T90126
LL500х50 Т	1300	1,2	500	50	1	3+3	4,90	LL50050T90126
LL600х50 Т	1400	1,2	600	50	1	3+3	5,47	LL60050T90126
LL150х80 Т	950	1,2	150	80	1	3+3	3,51	LL15080T90126
LL200х80 Т	1000	1,2	200	80	1	3+3	3,81	LL20080T90126
LL300х80 Т	1100	1,2	300	80	1	3+3	4,41	LL30080T90126
LL400х80 Т	1200	1,2	400	80	1	3+3	5,01	LL40080T90126
LL500х80 Т	1300	1,2	500	80	1	3+3	5,61	LL50080T90126
LL600х80 Т	1400	1,2	600	80	1	3+3	6,20	LL60080T90126
LL150х100 Т	950	1,2	150	100	1	3+3	3,92	LL150100T90126
LL200х100 Т	1000	1,2	200	100	1	3+3	4,23	LL200100T90126
LL300х100 Т	1100	1,2	300	100	1	3+3	4,84	LL300100T90126
LL400х100 Т	1200	1,2	400	100	1	3+3	5,46	LL400100T90126
LL500х100 Т	1300	1,2	500	100	1	3+3	6,08	LL500100T90126
LL600х100 Т	1400	1,2	600	100	1	3+3	6,69	LL600100T90126
LL150х50 Т	950	1,5	150	50	1	3+3	3,41	LL15050T90156
LL200х50 Т	1000	1,5	200	50	1	3+3	3,71	LL20050T90156
LL300х50 Т	1100	1,5	300	50	1	3+3	4,30	LL30050T90156
LL400х50 Т	1200	1,5	400	50	1	3+3	4,90	LL40050T90156
LL500х50 Т	1300	1,5	500	50	1	3+3	5,49	LL50050T90156
LL600х50 Т	1400	1,5	600	50	1	3+3	6,08	LL60050T90156
LL150х80 Т	950	1,5	150	80	1	3+3	4,17	LL15080T90156
LL200х80 Т	1000	1,5	200	80	1	3+3	4,49	LL20080T90156
LL300х80 Т	1100	1,5	300	80	1	3+3	5,11	LL30080T90156
LL400х80 Т	1200	1,5	400	80	1	3+3	5,74	LL40080T90156
LL500х80 Т	1300	1,5	500	80	1	3+3	6,37	LL50080T90156
LL600х80 Т	1400	1,5	600	80	1	3+3	7,00	LL60080T90156
LL150х100 Т	950	1,5	150	100	1	3+3	4,68	LL150100T90156
LL200х100 Т	1000	1,5	200	100	1	3+3	5,00	LL200100T90156
LL300х100 Т	1100	1,5	300	100	1	3+3	5,66	LL300100T90156
LL400х100 Т	1200	1,5	400	100	1	3+3	6,31	LL400100T90156
LL500х100 Т	1300	1,5	500	100	1	3+3	6,96	LL500100T90156
LL600х100 Т	1400	1,5	600	100	1	3+3	7,61	LL600100T90156
LL150х50 Т	950	2	150	50	1	3+3	4,26	LL15050T90206
LL200х50 Т	1000	2	200	50	1	3+3	4,57	LL20050T90206
LL300х50 Т	1100	2	300	50	1	3+3	5,20	LL30050T90206
LL400х50 Т	1200	2	400	50	1	3+3	5,84	LL40050T90206
LL500х50 Т	1300	2	500	50	1	3+3	6,47	LL50050T90206
LL600х50 Т	1400	2	600	50	1	3+3	7,10	LL60050T90206
LL150х80 Т	950	2	150	80	1	3+3	5,27	LL15080T90206
LL200х80 Т	1000	2	200	80	1	3+3	5,61	LL20080T90206
LL300х80 Т	1100	2	300	80	1	3+3	6,29	LL30080T90206
LL400х80 Т	1200	2	400	80	1	3+3	6,97	LL40080T90206
LL500х80 Т	1300	2	500	80	1	3+3	7,65	LL50080T90206
LL600х80 Т	1400	2	600	80	1	3+3	8,33	LL60080T90206
LL150х100 Т	950	2	150	100	1	3+3	5,94	LL150100T90206
LL200х100 Т	1000	2	200	100	1	3+3	6,30	LL200100T90206
LL300х100 Т	1100	2	300	100	1	3+3	7,01	LL300100T90206
LL400х100 Т	1200	2	400	100	1	3+3	7,72	LL400100T90206
LL500х100 Т	1300	2	500	100	1	3+3	8,43	LL500100T90206
LL600х100 Т	1400	2	600	100	1	3+3	9,14	LL600100T90206

Ответвитель лотка в горизонте

Лотки монтажные перфорированные

чертёж

Крышка поворота лотка в вертикальной плоскости вверх на 90°

Крышки лотков монтажных

чертёж

Ответвитель лотка в горизонте НП

Лотки монтажные неперфорированные

чертёж

Поворот короба в вертикальной плоскости вверх на 90°

Короба

чертёж

Крышка поворота лотка в вертикальной плоскости вверх на 45°

Крышки лотков монтажных

чертёж

Поворот короба в вертикальной плоскости вверх на 45°

Короба

чертёж

Поворот лотка в горизонте на 90° (тип НЛ)

Лотки лестничного типа НЛ

чертёж

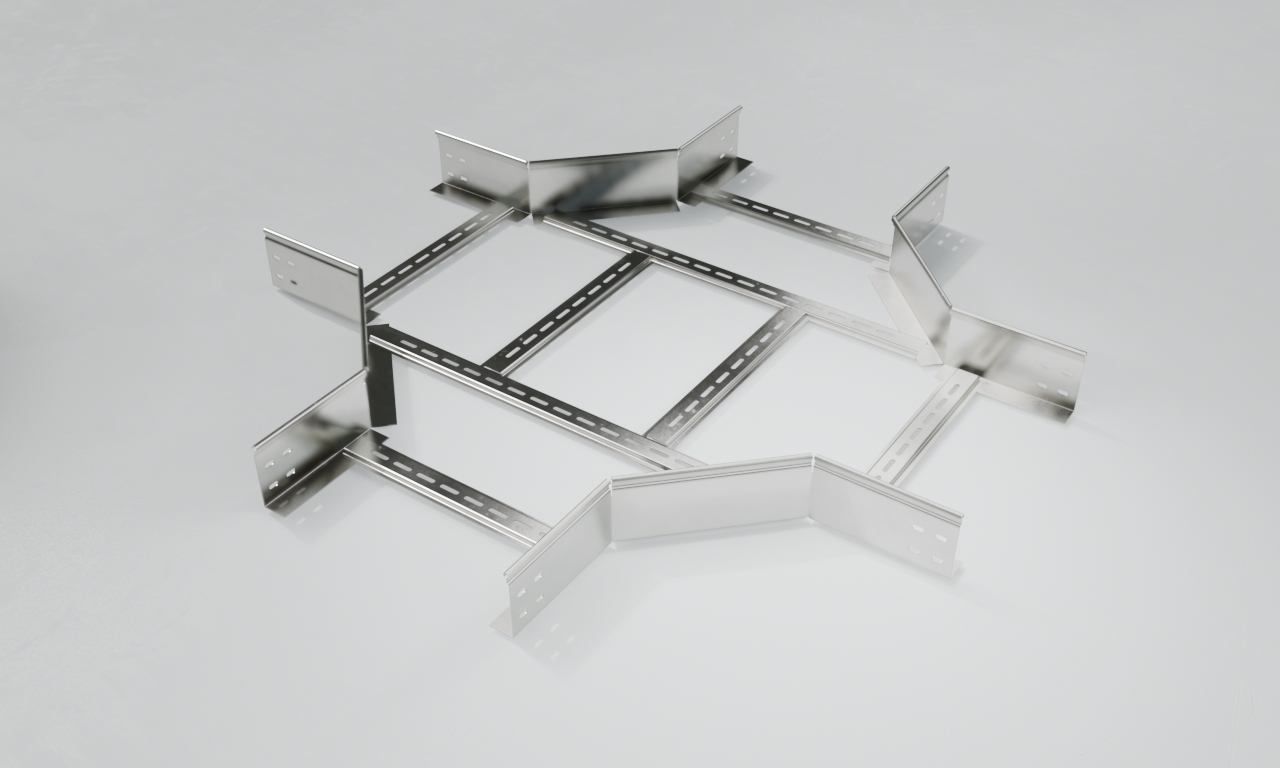

Лоток лестничный разветвительный типа LL на 4 направления R300

Лотки лестничного типа ЛЛ

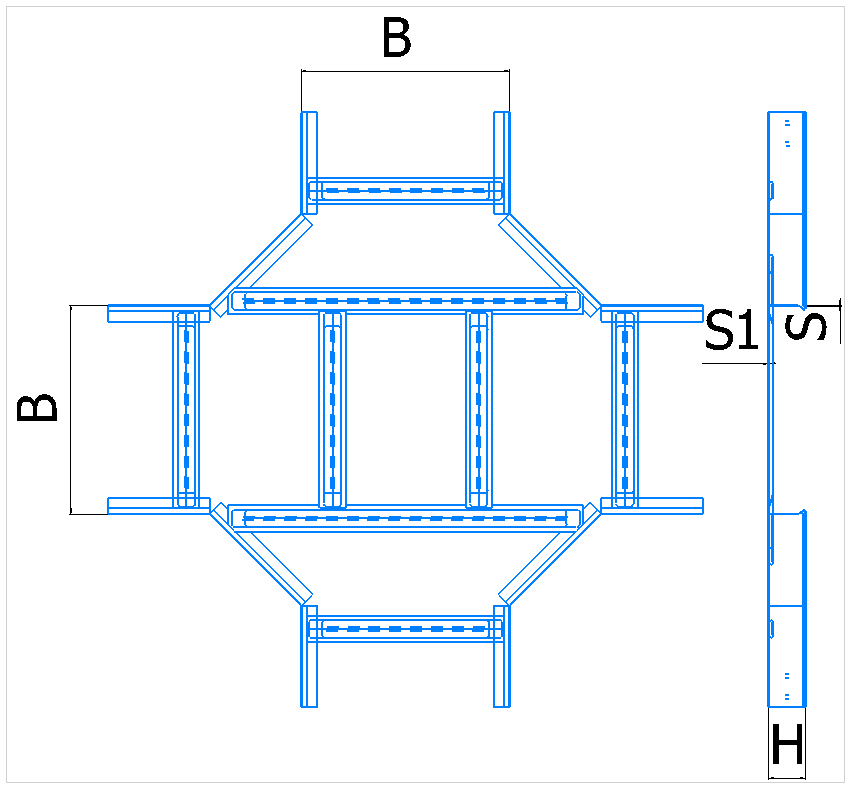

Лоток лестничный разветвительный типа LL на 4 направления R300

Лоток лестничный разветвительный типа LLХ применяется для разветвления кабельной трассы на четыре направления в горизонтальной плоскости. Лотки соединяются между собой с помощью соединителя SLL входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
LL150х50 Х	950	1,2	150	50	1	4+4	4,10	LL15050X90128
LL200х50 Х	1000	1,2	200	50	1	4+4	4,41	LL20050X90128
LL300х50 Х	1100	1,2	300	50	1	4+4	5,05	LL30050X90128
LL400х50 Х	1200	1,2	400	50	1	4+4	5,68	LL40050X90128
LL500х50 Х	1300	1,2	500	50	1	4+4	6,32	LL50050X90128
LL600х50 Х	1400	1,2	600	50	1	4+4	6,95	LL60050X90128
LL150х80 Х	950	1,2	150	80	1	4+4	4,89	LL15080X90128
LL200х80 Х	1000	1,2	200	80	1	4+4	5,20	LL20080X90128
LL300х80 Х	1100	1,2	300	80	1	4+4	5,84	LL30080X90128
LL400х80 Х	1200	1,2	400	80	1	4+4	6,47	LL40080X90128
LL500х80 Х	1300	1,2	500	80	1	4+4	7,11	LL50080X90128
LL600х80 Х	1400	1,2	600	80	1	4+4	7,74	LL60080X90128
LL150х100 Х	950	1,2	150	100	1	4+4	5,42	LL150100X90128
LL200х100 Х	1000	1,2	200	100	1	4+4	5,73	LL200100X90128
LL300х100 Х	1100	1,2	300	100	1	4+4	6,37	LL300100X90128
LL400х100 Х	1200	1,2	400	100	1	4+4	7,00	LL400100X90128
LL500х100 Х	1300	1,2	500	100	1	4+4	7,64	LL500100X90128
LL600х100 Х	1400	1,2	600	100	1	4+4	8,27	LL600100X90128
LL150х50 Х	950	1,5	150	50	1	4+4	4,76	LL15050X90158
LL200х50 Х	1000	1,5	200	50	1	4+4	5,07	LL20050X90158
LL300х50 Х	1100	1,5	300	50	1	4+4	5,71	LL30050X90158
LL400х50 Х	1200	1,5	400	50	1	4+4	6,34	LL40050X90158
LL500х50 Х	1300	1,5	500	50	1	4+4	6,98	LL50050X90158
LL600х50 Х	1400	1,5	600	50	1	4+4	7,61	LL60050X90158
LL150х80 Х	950	1,5	150	80	1	4+4	5,74	LL15080X90158
LL200х80 Х	1000	1,5	200	80	1	4+4	6,06	LL20080X90158
LL300х80 Х	1100	1,5	300	80	1	4+4	6,70	LL30080X90158
LL400х80 Х	1200	1,5	400	80	1	4+4	7,33	LL40080X90158
LL500х80 Х	1300	1,5	500	80	1	4+4	7,96	LL50080X90158
LL600х80 Х	1400	1,5	600	80	1	4+4	8,60	LL60080X90158
LL150х100 Х	950	1,5	150	100	1	4+4	6,40	LL150100X90158
LL200х100 Х	1000	1,5	200	100	1	4+4	6,72	LL200100X90158
LL300х100 Х	1100	1,5	300	100	1	4+4	7,36	LL300100X90158
LL400х100 Х	1200	1,5	400	100	1	4+4	7,99	LL400100X90158
LL500х100 Х	1300	1,5	500	100	1	4+4	8,62	LL500100X90158
LL600х100 Х	1400	1,5	600	100	1	4+4	9,26	LL600100X90158
LL150х50 Х	950	2	150	50	1	4+4	5,85	LL15050X90208
LL200х50 Х	1000	2	200	50	1	4+4	6,17	LL20050X90208
LL300х50 Х	1100	2	300	50	1	4+4	6,81	LL30050X90208
LL400х50 Х	1200	2	400	50	1	4+4	7,44	LL40050X90208
LL500х50 Х	1300	2	500	50	1	4+4	8,07	LL50050X90208
LL600х50 Х	1400	2	600	50	1	4+4	8,71	LL60050X90208
LL150х80 Х	950	2	150	80	1	4+4	7,17	LL15080X90208
LL200х80 Х	1000	2	200	80	1	4+4	7,49	LL20080X90208
LL300х80 Х	1100	2	300	80	1	4+4	8,13	LL30080X90208
LL400х80 Х	1200	2	400	80	1	4+4	8,76	LL40080X90208
LL500х80 Х	1300	2	500	80	1	4+4	9,39	LL50080X90208
LL600х80 Х	1400	2	600	80	1	4+4	10,03	LL60080X90208
LL150х100 Х	950	2	150	100	1	4+4	8,05	LL150100X90208
LL200х100 Х	1000	2	200	100	1	4+4	8,37	LL200100X90208
LL300х100 Х	1100	2	300	100	1	4+4	9,00	LL300100X90208
LL400х100 Х	1200	2	400	100	1	4+4	9,64	LL400100X90208
LL500х100 Х	1300	2	500	100	1	4+4	10,27	LL500100X90208
LL600х100 Х	1400	2	600	100	1	4+4	10,91	LL600100X90208

Лоток крестообразный

Лотки монтажные перфорированные

чертёж

Крышка поворота лотка в горизонте регулируемого

Крышки лотков монтажных

чертёж

Лоток крестообразный НП

Лотки монтажные неперфорированные

чертёж

Крышка поворота лотка в вертикальной плоскости регулируемого

Крышки лотков монтажных

чертёж

Поворот лотка в горизонте на 45° (тип НЛ)

Лотки лестничного типа НЛ

чертёж

Поворот лотка в вертикальной плоскости вниз на 90°

Лотки монтажные перфорированные

чертёж

Крышка лотка прямого НП

Крышки лотков монтажных

чертёж

Поворот лотка в вертикальной плоскости вниз на 90° НП

Лотки монтажные неперфорированные

чертёж

Соединитель-переходник лестничного лотка R – LL

Лотки лестничного типа ЛЛ

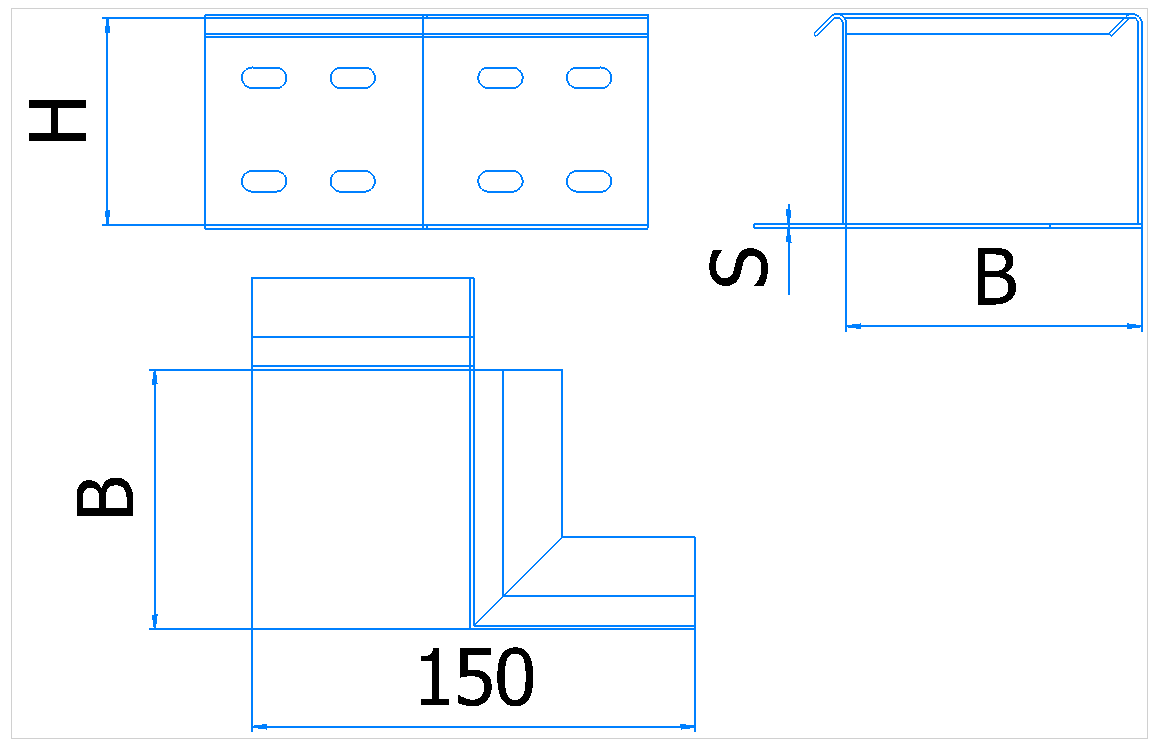

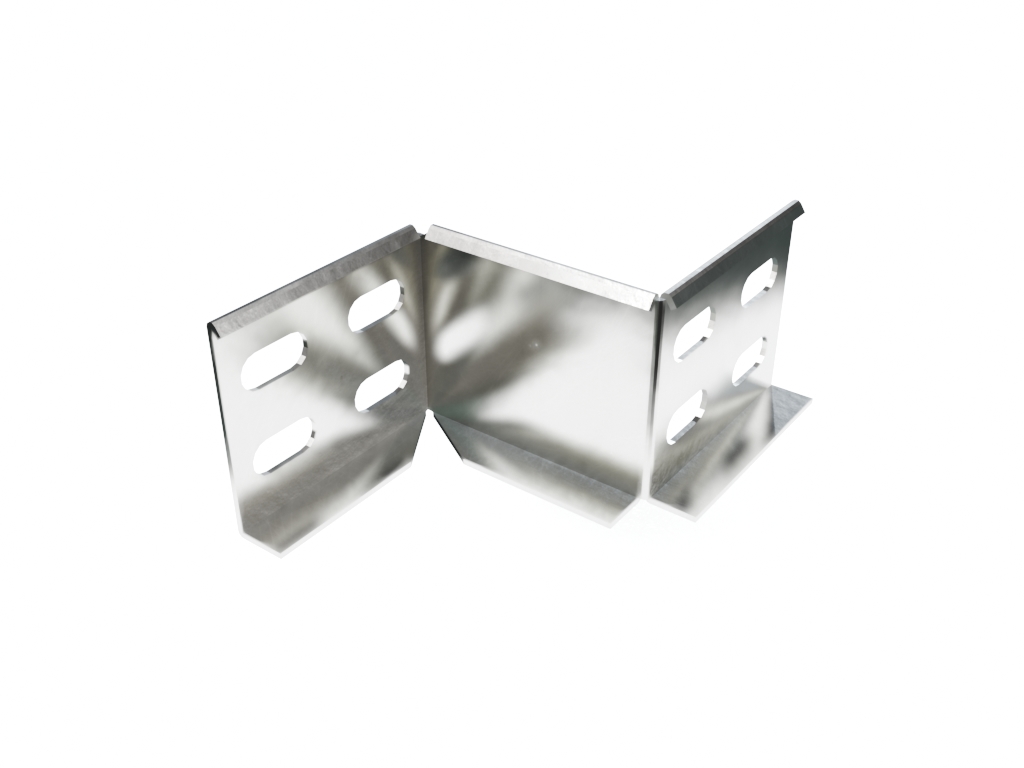

Соединитель-переходник лестничного лотка R – LL

Применяются для соединения лотков различных по ширине между собой. Для установки потребуется комплект метизов (винт М6х20, гайка М6, шайба 6) поставляется отдельно.

Тип изделия	L, мм	S, мм	В, мм	Н, мм	Масса, кг, не более	Артикул
R-LL50-50	150	1,2	50	50	0,17	RLL505012
R-LL100-50	150	1,2	100	50	0,21	RLL1005012
R-LL200-50	150	1,2	200	50	0,30	RLL2005012
R-LL300-50	150	1,2	300	50	0,38	RLL3005012
R-LL400-50	150	1,2	400	50	0,47	RLL4005012
R-LL50-80	150	1,2	50	80	0,23	RLL508012
R-LL100-80	150	1,2	100	80	0,28	RLL1008012
R-LL200-80	150	1,2	200	80	0,40	RLL2008012
R-LL300-80	150	1,2	300	80	0,51	RLL3008012
R-LL400-80	150	1,2	400	80	0,62	RLL4008012
R-LL50-100	150	1,2	50	100	0,26	RLL5010012
R-LL100-100	150	1,2	100	100	0,33	RLL10010012
R-LL200-100	150	1,2	200	100	0,46	RLL20010012
R-LL300-100	150	1,2	300	100	0,59	RLL30010012
R-LL400-100	150	1,2	400	100	0,73	RLL40010012

Крышка лотка углового горизонтального 90 КLU90

Крышки лотков монтажных

Крышка лотка углового горизонтального 90 КLU90

Крышка лотка углового горизонтального 900 KLU90 применяется на поворотах кабельной трассы в горизонте на 90° к лоткам листовым типа LMU90 и LMGU90 для защиты кабелей от воздействия факторов внешней среды. Соединение лотка с крышкой производится при помощи прижима крышки лотка универсального FU-KL на имеющиеся метизы с установкой дополнительной гайки.

Тип изделия	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
KL50 U90	0,8	50	25	0,17	KL5U900825
KL50 U90	1	50	25	0,21	KL5U901025
KL100 U90	0,8	100	25	0,29	KL10U900825
KL100 U90	1	100	25	0,36	KL10U901025
KL100 U90	1,2	100	25	0,43	KL10U901225
KL100 U90	1,5	100	25	0,54	KL10U901525
KL150 U90	0,8	150	25	0,44	KL15U900825
KL150 U90	1	150	25	0,55	KL15U901025
KL150 U90	1,2	150	25	0,66	KL15U901225
KL150 U90	1,5	150	25	0,83	KL15U901525
KL200 U90	0,8	200	25	0,63	KL20U900825
KL200 U90	1	200	25	0,78	KL20U901025
KL200 U90	1,2	200	25	0,94	KL20U901225
KL200 U90	1,5	200	25	1,18	KL20U901525
KL250 U90	0,8	250	25	0,85	KL25U900825
KL250 U90	1	250	25	1,06	KL25U901025
KL250 U90	1,2	250	25	1,27	KL25U901225
KL250 U90	1,5	250	25	1,59	KL25U901525
KL300 U90	0,8	300	25	1,10	KL30U900825
KL300 U90	1	300	25	1,37	KL30U901025
KL300 U90	1,2	300	25	1,65	KL30U901225
KL300 U90	1,5	300	25	2,06	KL30U901525
KL400 U90	0,8	400	25	1,70	KL40U900825
KL400 U90	1	400	25	2,12	KL40U901025
KL400 U90	1,2	400	25	2,55	KL40U901225
KL400 U90	1,5	400	25	3,19	KL40U901525
KL500 U90	0,8	500	25	2,43	KL50U900825
KL500 U90	1	500	25	3,04	KL50U901025
KL500 U90	1,2	500	25	3,65	KL50U901225
KL500 U90	1,5	500	25	4,56	KL50U901525
KL600 U90	0,8	600	25	3,29	KL60U900825
KL600 U90	1	600	25	4,12	KL60U901025
KL600 U90	1,2	600	25	4,94	KL60U901225
KL600 U90	1,5	600	25	6,17	KL60U901525

Лоток тройниковый (тип НЛ)

Лотки лестничного типа НЛ

чертёж

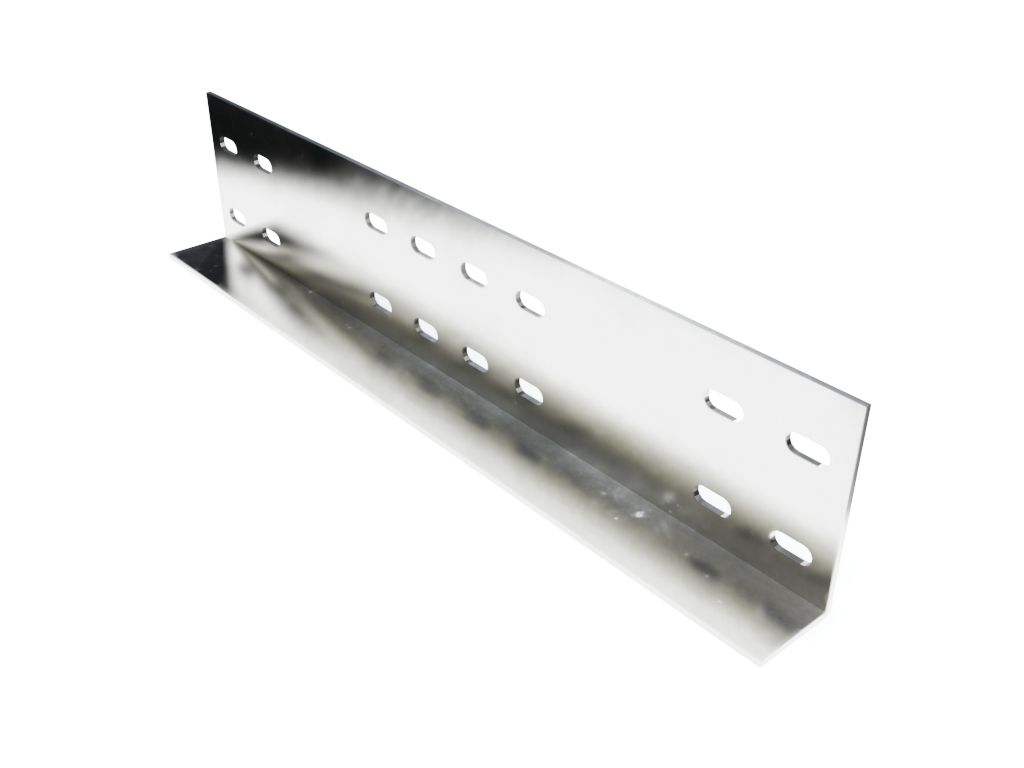

Соединитель лестничного лотка внешний SL - HV

Лотки лестничного типа ЛЛ

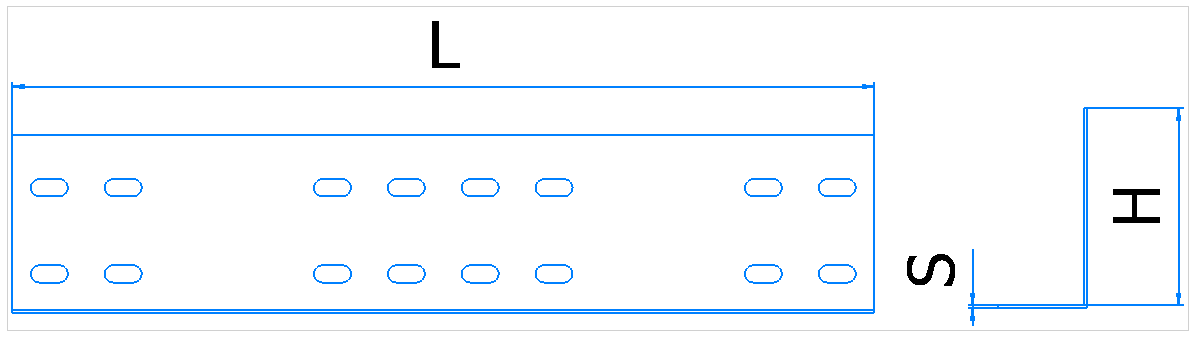

Соединитель лестничного лотка внешний SL - HV

Применяется для соединения лотков между собой. Для установки потребуется комплект метизов (винт М6х20, гайка М6) поставляется отдельно.

Тип изделия	L, мм	S, мм	Н, мм	Масса, кг, не более	Артикул
SL-50V	350	2,5	50	0,55	SL50V35025
SL-80V	350	2,5	80	0,76	SL80V35025
SL-100V	350	2,5	100	0,89	SL100V35025

Поворот лотка в вертикальной плоскости вниз на 45°

Лотки монтажные перфорированные

чертёж

Крышка поворота лотка в горизонте на 45° НП

Крышки лотков монтажных

чертёж

Поворот лотка в вертикальной плоскости вниз на 45° НП

Лотки монтажные неперфорированные

чертёж

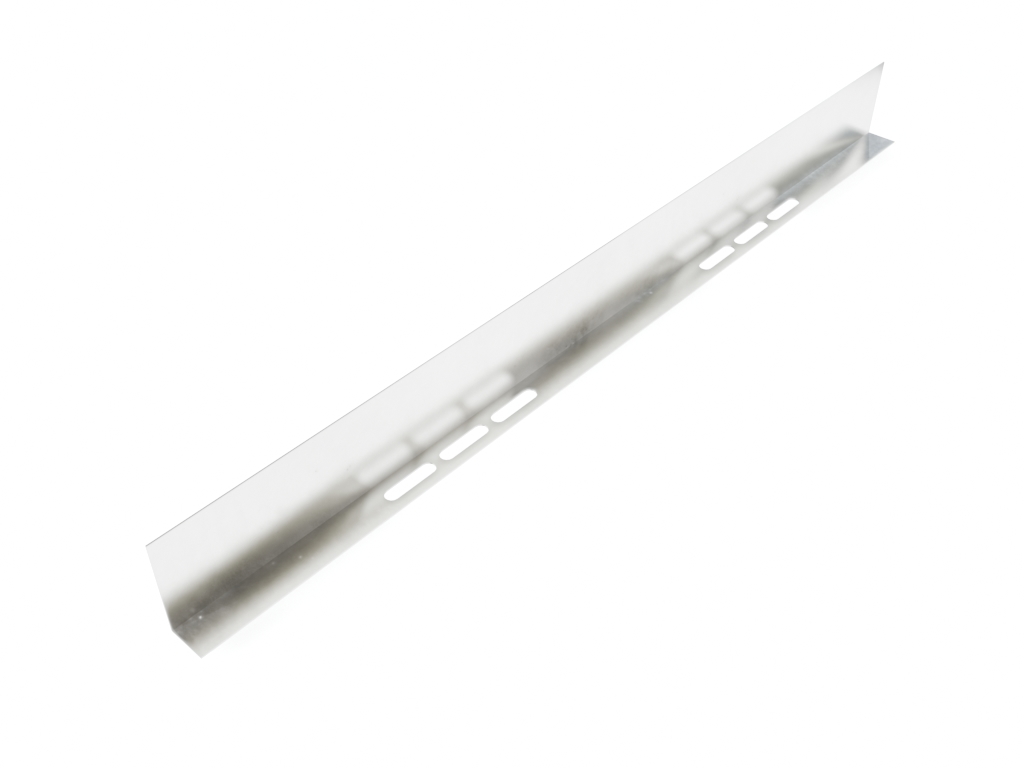

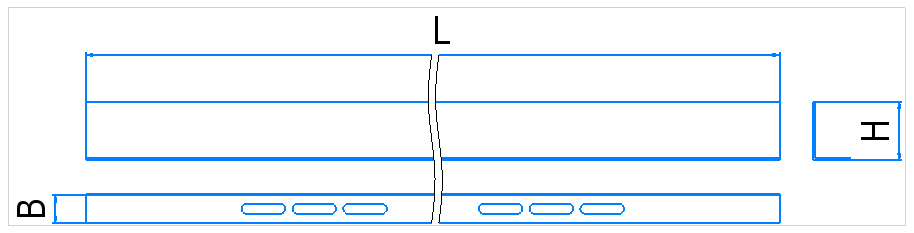

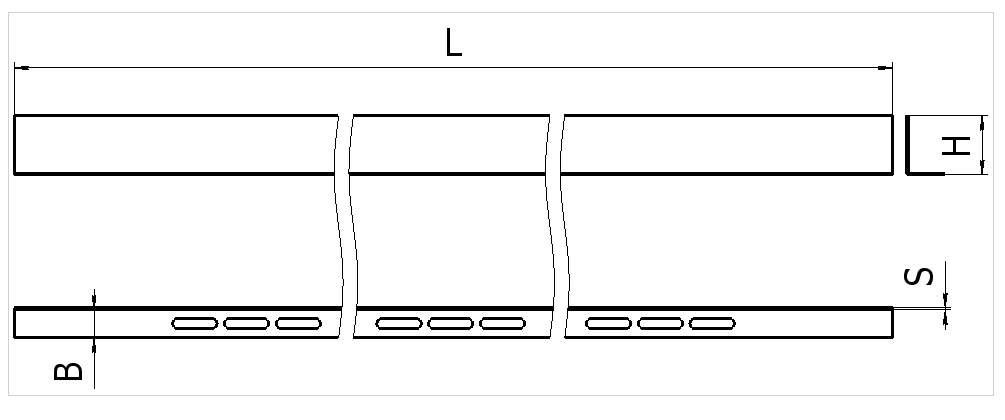

Разделитель лотка RL

Лотки лестничного типа ЛЛ

Применяются для разделения кабелей внутри лотка. Для установки потребуется комплект метизов (винт М6х20, гайка М6) поставляется отдельно.

Тип изделия	L, мм	S, мм	B, мм	Н, мм	Масса, кг, не более	Артикул
RL-50-2000	2000	1,2	25	50	1,41	RL502002512
RL-50-2500	2500	1,2	25	50	1,77	RL502502512
RL-50-3000	3000	1,2	25	50	2,12	RL503002512
RL-70-2000	2000	1,2	25	70	1,79	RL702002512
RL-70-2500	2500	1,2	25	70	2,24	RL702502512
RL-70-3000	3000	1,2	25	70	2,68	RL703002512
RL-80-2000	2000	1,2	25	80	1,98	RL802002512
RL-80-2500	2500	1,2	25	80	2,47	RL802502512
RL-80-3000	3000	1,2	25	80	2,97	RL803002512
RL-100-2000	2000	1,2	25	100	2,36	RL1002002512
RL-100-2500	2500	1,2	25	100	2,94	RL1002502512
RL-100-3000	3000	1,2	25	100	3,53	RL1003002512
RL-50-2000	2000	1,5	25	50	1,77	RL502002515
RL-50-2500	2500	1,5	25	50	2,21	RL502502515
RL-50-3000	3000	1,5	25	50	2,65	RL503002515
RL-70-2000	2000	1,5	25	70	2,24	RL702002515
RL-70-2500	2500	1,5	25	70	2,80	RL702502515
RL-70-3000	3000	1,5	25	70	3,36	RL702502515
RL-80-2000	2000	1,5	25	80	2,47	RL802002515
RL-80-2500	2500	1,5	25	80	3,09	RL802502515
RL-80-3000	3000	1,5	25	80	3,71	RL803002515
RL-100-2000	2000	1,5	25	100	2,94	RL1002002515
RL-100-2500	2500	1,5	25	100	3,68	RL1002502515
RL-100-3000	3000	1,5	25	100	4,42	RL1003002515

Крышка лотка тройникового НП

Крышки лотков монтажных

чертёж

Ответвитель лотка в горизонте (тип НЛ)

Лотки лестничного типа НЛ

чертёж

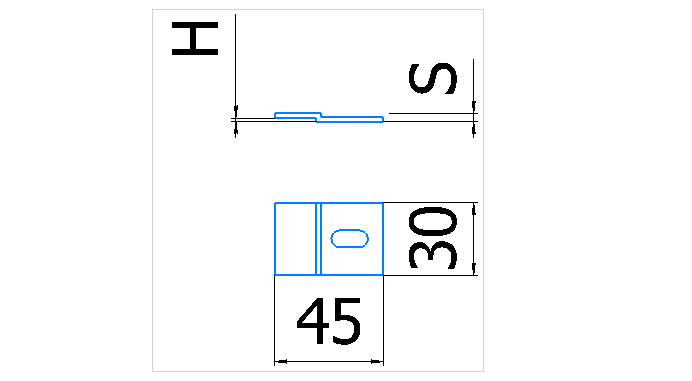

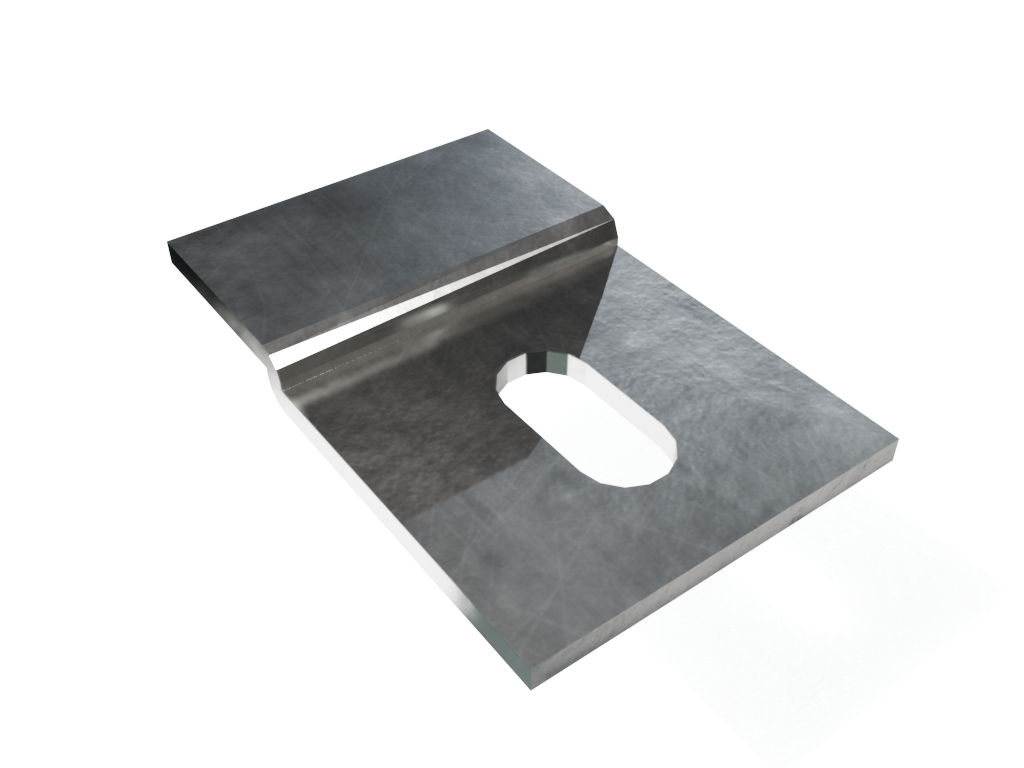

Прижим лотка LL - Pr

Лотки лестничного типа ЛЛ

Применяется для крепления лотка к консоли трассы.

Тип изделия	Масса, кг, не более	Артикул
LL-Pr-2	45	2	1	0,02	45	2,5	1,5	0,03	LLPR20
LL-Pr-2,5	45	2,5	1,5	0,03					LLPR25

Поворот лотка в вертикальной плоскости вверх на 90°

Лотки монтажные перфорированные

чертёж

Крышка ответвителя лотка в горизонте НП

Крышки лотков монтажных

чертёж

Поворот лотка в вертикальной плоскости вверх на 90° НП

Лотки монтажные неперфорированные

чертёж

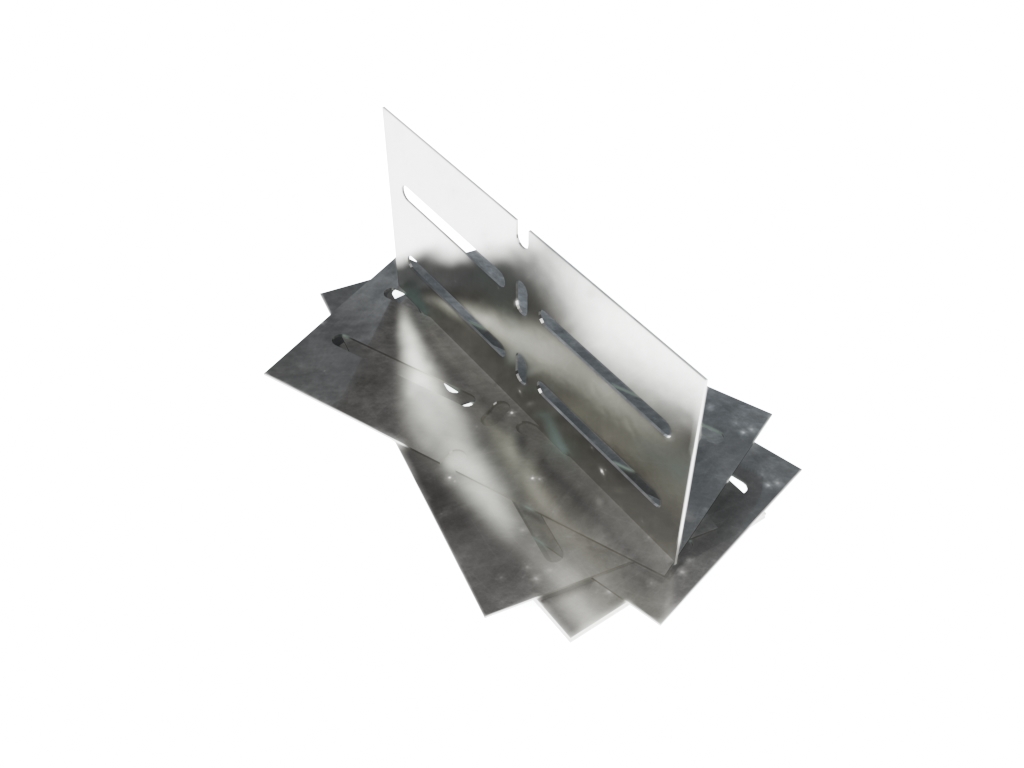

Соединитель регулируемый горизонтальный лотков SL - R

Лотки лестничного типа ЛЛ

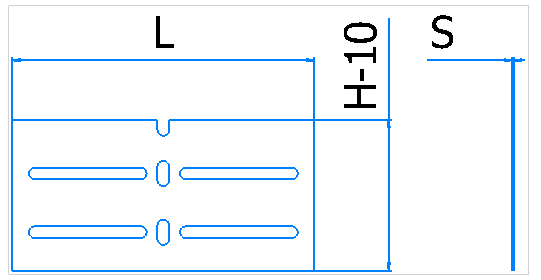

Соединитель регулируемый горизонтальный лотков SL - R

Применяется для поворотов лотков типа НЛ, LL в горизонтальной плоскости. Для установки потребуется комплект метизов (винт М6х20, гайка М6) поставляется отдельно.

Тип изделия	L, мм	S, мм	Н, мм	Масса, кг, не более	Артикул
SL-R-50	180	1	50	0,06	SLR5010
SL-R-55	180	1	55	0,06	SLR5510
SL-R-70	180	1	70	0,08	SLR7010
SL-R-80	180	1	80	0,10	SLR8010
SL-R-100	180	1	100	0,13	SLR10010
SL-R-50	180	1,5	50	0,08	SLR5015
SL-R-55	180	1,5	55	0,10	SLR5515
SL-R-70	180	1,5	70	0,13	SLR7015
SL-R-80	180	1,5	80	0,15	SLR8015
SL-R-100	180	1,5	100	0,19	SLR10015

Крышка лотка крестообразного НП

Крышки лотков монтажных

чертёж

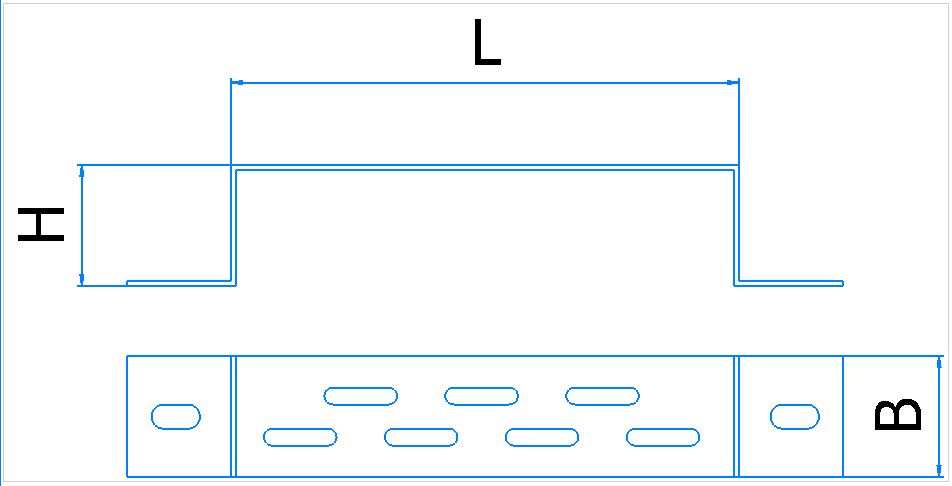

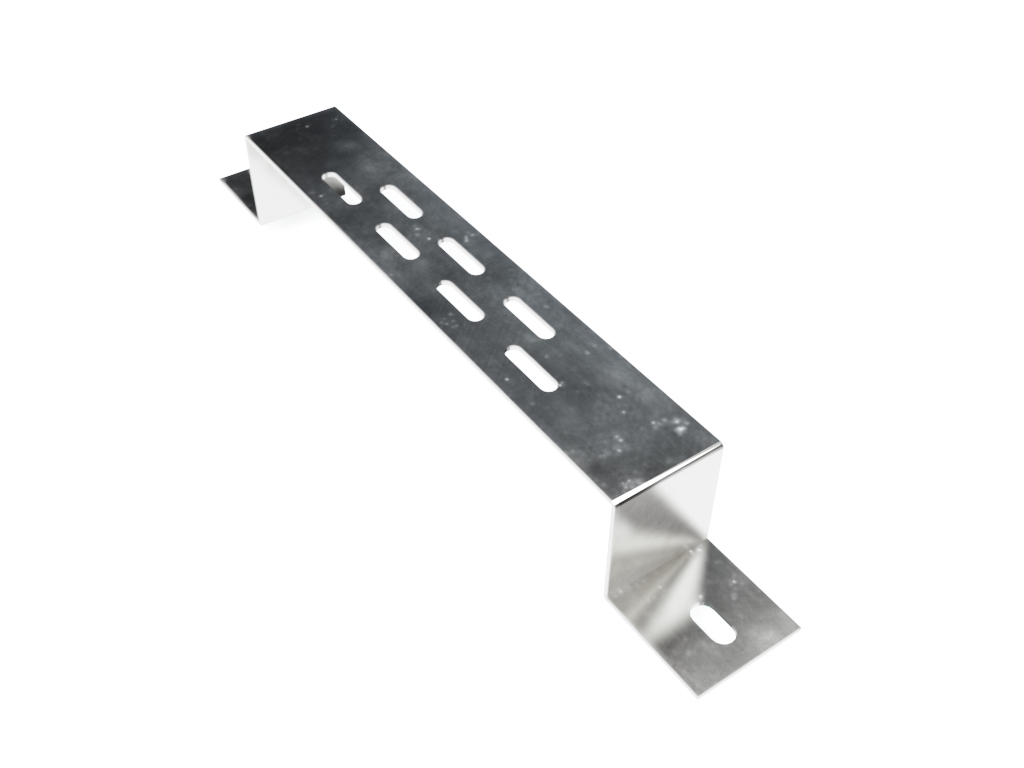

Скоба дистанционная F - SD

Лотки лестничного типа ЛЛ

Применяются для крепления лотков типа LL, НЛ к монтажным конструкциям, стенам. Для установки потребуется комплект метизов анкера или болты поставляются отдельно. К лоткам скоба крепится при помощи болтов поставляются отдельно.

Тип изделия	L, мм	S, мм	B, мм	Н, мм	Масса, кг, не более	Артикул
F-SD-100	100	2	50	50	0,22	FSD10020
F-SD-150	150	2	50	50	0,25	FSD15020
F-SD-200	200	2	50	50	0,29	FSD20020
F-SD-300	300	2	50	50	0,37	FSD30020
F-SD-400	400	2	50	50	0,45	FSD40020
F-SD-500	500	2	50	50	0,53	FSD50020
F-SD-600	600	2	50	50	0,61	FSD60020

Поворот лотка в вертикальной плоскости вверх на 45°

Лотки монтажные перфорированные

чертёж

Крышка поворота лотка в вертикальной плоскости вниз на 90° НП

Крышки лотков монтажных

чертёж

Поворот лотка в вертикальной плоскости вверх на 45° НП

Лотки монтажные неперфорированные

чертёж

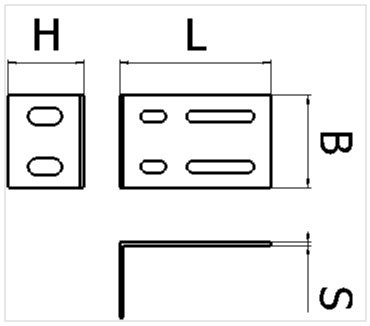

Уголок крепёжный F - UK

Лотки лестничного типа ЛЛ

Применяются для крепления лотков типа LL, НЛ в трассы напольные, вертикальные.

Тип изделия	L, мм	S, мм	B, мм	Н, мм	Масса, кг, не более	Артикул
F-UK	90	2	55	45	0,12	FUK905520

Крышка поворота лотка в вертикальной плоскости вниз на 45° НП

Крышки лотков монтажных

чертёж

Поворот лотка в вертикальной плоскости вниз на 90° (тип НЛ)

Лотки лестничного типа НЛ

чертёж

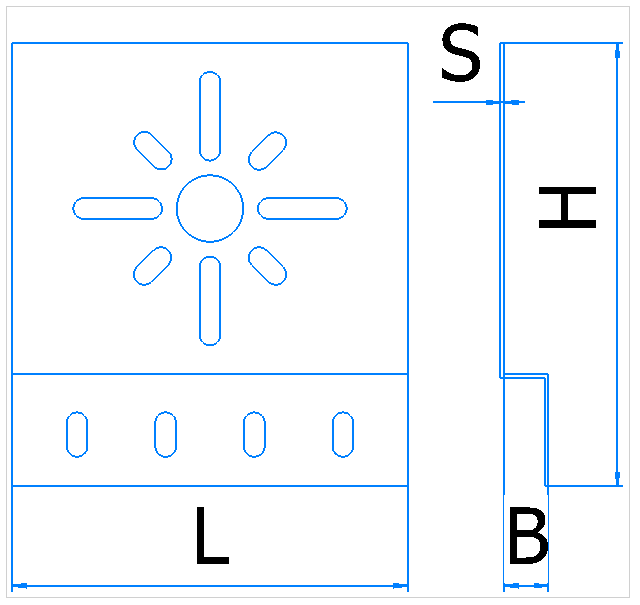

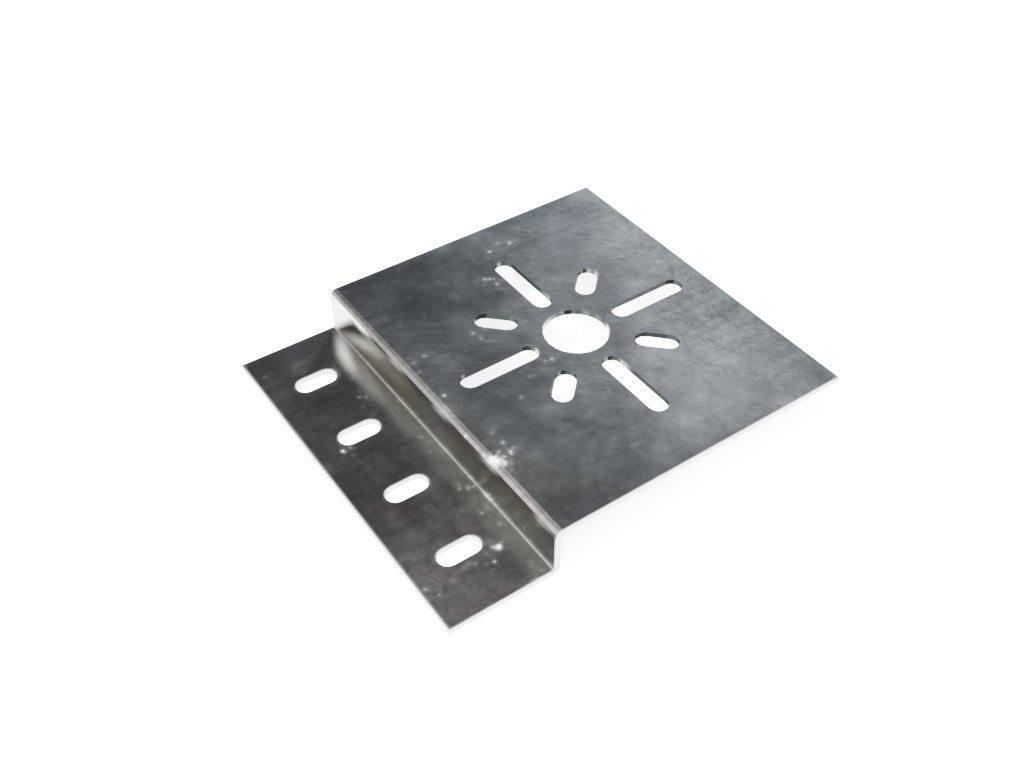

Пластина монтажная F - МР

Лотки лестничного типа ЛЛ

Применяются для крепления коробок ответвительных к лонжеронам лотков.

Тип изделия	L, мм	S, мм	B, мм	Н, мм	Масса, кг, не более	Артикул
F-МР	134	1,2	15	150	0,21	FMP13415012

Поворот лотка в горизонте регулируемый

Лотки монтажные перфорированные

чертёж

Крышка поворота лотка в vertical плоскости вверх на 90° НП

Крышки лотков монтажных

чертёж

Поворот лотка в горизонте регулируемый НП

Лотки монтажные неперфорированные

чертёж

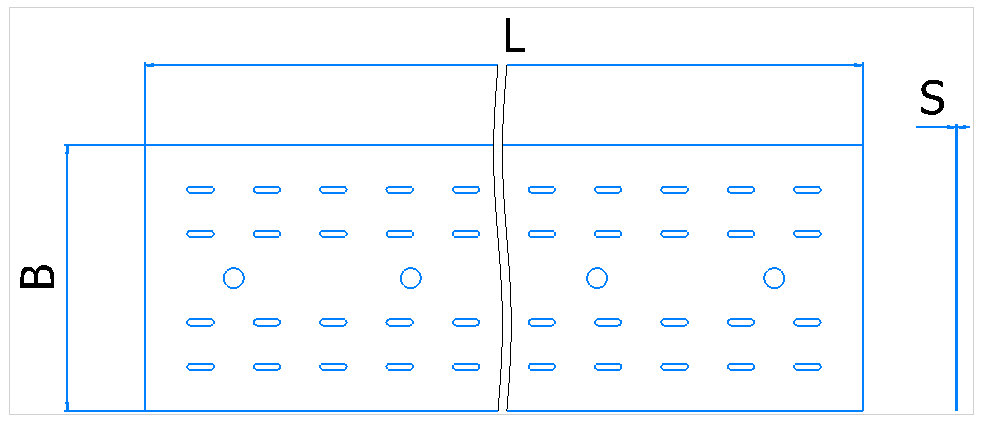

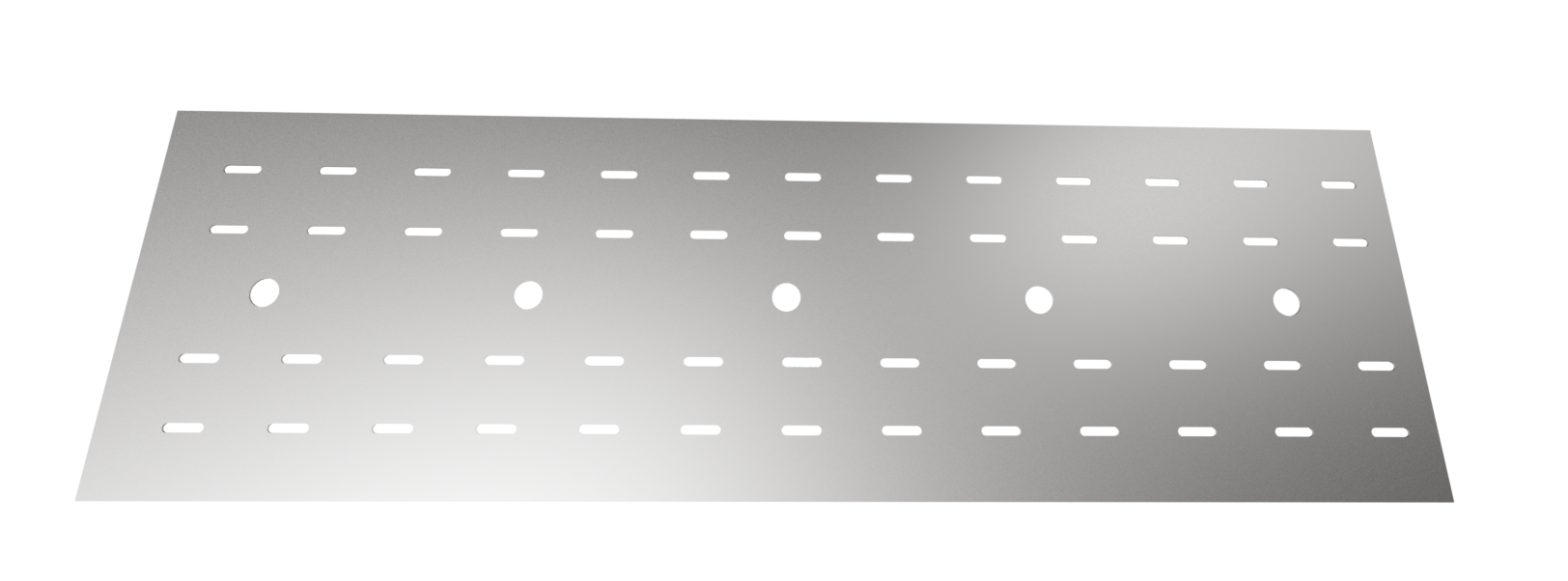

Донное основание F – DO

Лотки лестничного типа ЛЛ

Донное основание F - DO применяется для защиты кабелей от провиса между перемычками лотков типа LL, НЛ. Крепление донного основания к лотку производится при помощи комплекта метизов (болт М6х20, гайка М6, шайба 6) поставляется отдельно.

Тип изделия	L, мм	S, мм	B, мм	Масса, кг, не более	Артикул
F-DO-150x2000	2000	1,5	150	3,53	FDO15020015
F-DO-200х2000	2000	1,5	200	4,71	FDO20020015
F-DO-300х2000	2000	1,5	300	7,07	FDO30020015
F-DO-400х2000	2000	1,5	400	9,42	FDO40020015
F-DO-500х2000	2000	1,5	500	11,78	FDO50020015
F-DO-600х2000	2000	1,5	600	14,13	FDO60020015
F-DO-150x2500	2500	1,5	150	4,42	FDO15025015
F-DO-200х2500	2500	1,5	200	5,89	FDO20025015
F-DO-300х2500	2500	1,5	300	8,83	FDO30025015
F-DO-400х2500	2500	1,5	400	11,78	FDO40025015
F-DO-500х2500	2500	1,5	500	14,72	FDO50025015
F-DO-600х2500	2500	1,5	600	17,66	FDO60025015
F-DO-150x3000	3000	1,5	150	5,30	FDO15030015
F-DO-200х3000	3000	1,5	200	7,07	FDO20030015
F-DO-300х3000	3000	1,5	300	10,60	FDO30030015
F-DO-400х3000	3000	1,5	400	14,13	FDO40030015
F-DO-500х3000	3000	1,5	500	17,66	FDO50030015
F-DO-600х3000	3000	1,5	600	21,20	FDO60030015
F-DO-150x2000	2000	2	150	4,71	FDO15020020
F-DO-200х2000	2000	2	200	6,28	FDO20020020
F-DO-300х2000	2000	2	300	9,42	FDO30020020
F-DO-400х2000	2000	2	400	12,56	FDO40020020
F-DO-500х2000	2000	2	500	15,70	FDO50020020
F-DO-600х2000	2000	2	600	18,84	FDO60020020
F-DO-150x2500	2500	2	150	5,89	FDO15025020
F-DO-200х2500	2500	2	200	7,85	FDO20025020
F-DO-300х2500	2500	2	300	11,78	FDO30025020
F-DO-400х2500	2500	2	400	15,70	FDO40025020
F-DO-500х2500	2500	2	500	19,63	FDO50025020
F-DO-600х2500	2500	2	600	23,55	FDO60025020
F-DO-150x3000	3000	2	150	7,07	FDO15030020
F-DO-200х3000	3000	2	200	9,42	FDO20030020
F-DO-300х3000	3000	2	300	14,13	FDO30030020
F-DO-400х3000	3000	2	400	18,84	FDO40030020
F-DO-500х3000	3000	2	500	23,55	FDO50030020
F-DO-600х3000	3000	2	600	28,26	FDO60030020

Поворот лотка в вертикальной плоскости регулируемый

Лотки монтажные перфорированные

чертёж

Крышка поворота лотка в вертикальной плоскости вверх на 45° НП

Крышки лотков монтажных

чертёж

Поворот лотка в вертикальной плоскости регулируемый НП

Лотки монтажные неперфорированные

чертёж

Поворот лотка в вертикальной плоскости вниз на 45° (тип НЛ)

Лотки лестничного типа НЛ

чертёж

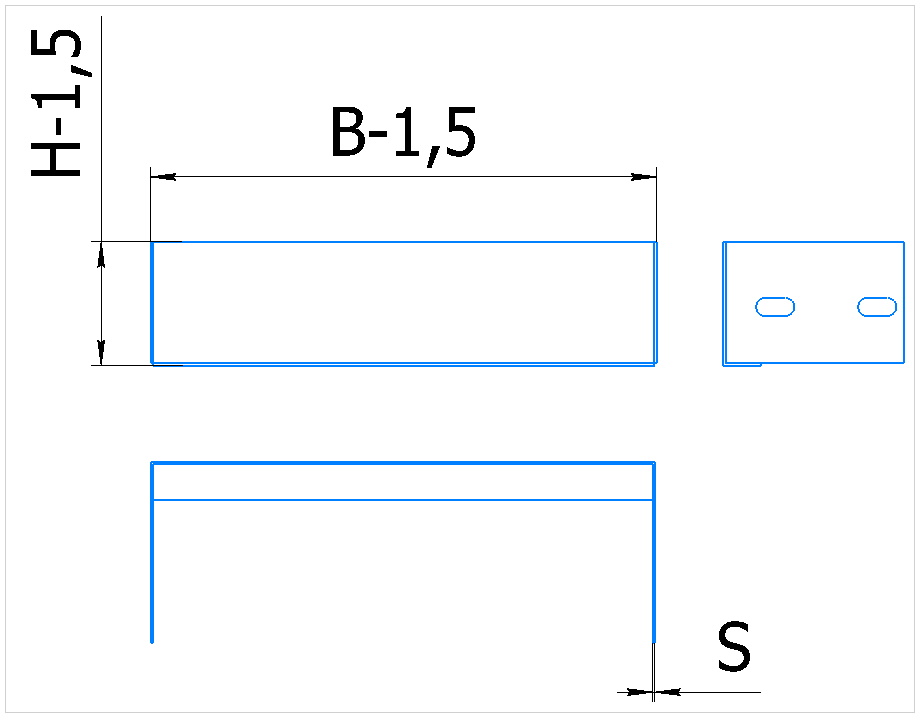

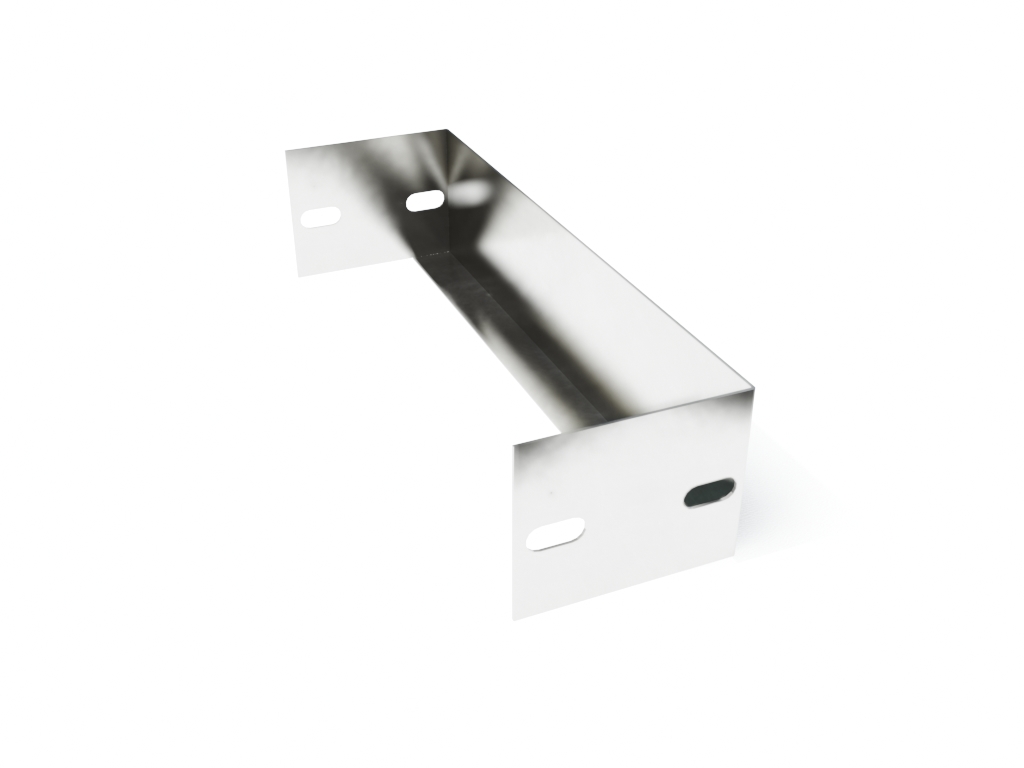

Заглушки торцевые ЗТ

Лотки лестничного типа ЛЛ

Заглушки торцевые применяются для закрывания лотка с торца при окончании трассы. Для сборки потребуется комплект метизов (болт М6х16, гайка М6 и шайба 6) поставляется отдельно.

Тип изделия	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
ЗТ40Х50	1	50	40	0,06	ЗТ405010
ЗТ40Х100	1	100	40	0,09	ЗТ4010010
ЗТ40Х150	1	150	40	0,12	ЗТ4015010
ЗТ40Х200	1	200	40	0,14	ЗТ4020010
ЗТ40Х250	1	250	40	0,17	ЗТ4025010
ЗТ40Х300	1	300	40	0,20	ЗТ4030010
ЗТ40Х400	1	400	40	0,25	ЗТ4040010
ЗТ40Х500	1	500	40	0,31	ЗТ4050010
ЗТ40Х600	1	600	40	0,36	ЗТ4060010
ЗТ50Х50	1	50	50	0,07	ЗТ505010
ЗТ50Х100	1	100	50	0,10	ЗТ5010010
ЗТ50Х150	1	150	50	0,13	ЗТ5015010
ЗТ50Х200	1	200	50	0,16	ЗТ5020010
ЗТ50Х250	1	250	50	0,19	ЗТ5025010
ЗТ50Х300	1	300	50	0,23	ЗТ5030010
ЗТ50Х400	1	400	50	0,29	ЗТ5040010
ЗТ50Х500	1	500	50	0,35	ЗТ5050010
ЗТ50Х600	1	600	50	0,41	ЗТ5060010
ЗТ60Х100	1	100	60	0,11	ЗТ6010010
ЗТ60Х150	1	150	60	0,15	ЗТ6015010
ЗТ60Х200	1	200	60	0,18	ЗТ6020010
ЗТ60Х250	1	250	60	0,22	ЗТ6025010
ЗТ60Х300	1	300	60	0,25	ЗТ6030010
ЗТ60Х400	1	400	60	0,32	ЗТ6040010
ЗТ60Х500	1	500	60	0,40	ЗТ6050010
ЗТ60Х600	1	600	60	0,47	ЗТ606000
ЗТ80Х100	1	100	80	0,14	ЗТ8010010
ЗТ80Х150	1	150	80	0,18	ЗТ8015010
ЗТ80Х200	1	200	80	0,22	ЗТ8020010
ЗТ80Х250	1	250	80	0,27	ЗТ8025010
ЗТ80Х300	1	300	80	0,31	ЗТ8030010
ЗТ80Х400	1	400	80	0,40	ЗТ3040010
ЗТ80Х500	1	500	80	0,48	ЗТ8050010
ЗТ80Х600	1	600	80	0,57	ЗТ8060010
ЗТ85Х100	1	100	85	0,14	ЗТ8510010
ЗТ85Х150	1	150	85	0,19	ЗТ8515010
ЗТ85Х200	1	200	85	0,23	ЗТ8520010
ЗТ85Х250	1	250	85	0,28	ЗТ8525010
ЗТ85Х300	1	300	85	0,32	ЗТ8530010
ЗТ85Х400	1	400	85	0,42	ЗТ8540010
ЗТ85Х500	1	500	85	0,51	ЗТ8550010
ЗТ85Х600	1	600	85	0,60	ЗТ8560010
ЗТ100Х100	1	100	100	0,16	ЗТ10010010
ЗТ100Х150	1	150	100	0,21	ЗТ10015010
ЗТ100Х200	1	200	100	0,27	ЗТ10020010
ЗТ100Х250	1	250	100	0,32	ЗТ10025010
ЗТ100Х300	1	300	100	0,37	ЗТ10030010
ЗТ100Х400	1	400	100	0,47	ЗТ10040010
ЗТ100Х500	1	500	100	0,57	ЗТ10050010
ЗТ100Х600	1	600	100	0,67	ЗТ10060010
ЗТ110Х100	1	100	110	0,18	ЗТ11010010
ЗТ110Х150	1	150	110	0,23	ЗТ11015010
ЗТ110Х200	1	200	110	0,29	ЗТ11020010
ЗТ110Х250	1	250	110	0,34	ЗТ11025010
ЗТ110Х300	1	300	110	0,40	ЗТ11030010
ЗТ110Х400	1	400	110	0,51	ЗТ11040010
ЗТ110Х500	1	500	110	0,62	ЗТ11050010
ЗТ110Х600	1	600	110	0,73	ЗТ11060010
ЗТ150Х150	1	150	150	0,30	ЗТ15015010
ЗТ150Х200	1	200	150	0,37	ЗТ15020010
ЗТ150Х250	1	250	150	0,44	ЗТ15025010
ЗТ150Х300	1	300	150	0,51	ЗТ15030010
ЗТ150Х400	1	400	150	0,65	ЗТ15040010
ЗТ150Х500	1	500	150	0,79	ЗТ15050010
ЗТ150Х600	1	600	150	0,93	ЗТ15060010
ЗТ200Х200	1	200	200	0,47	ЗТ20020010
ЗТ200Х250	1	250	200	0,56	ЗТ20025010
ЗТ200Х300	1	300	200	0,65	ЗТ20030010
ЗТ200Х400	1	400	200	0,83	ЗТ20040010
ЗТ200Х500	1	500	200	1,01	ЗТ20050010
ЗТ200Х600	1	600	200	1,19	ЗТ20060010
ЗТ40Х50	1,2	50	40	0,07	ЗТ405012
ЗТ40Х100	1,2	100	40	0,11	ЗТ4010012
ЗТ40Х150	1,2	150	40	0,14	ЗТ4015012
ЗТ40Х200	1,2	200	40	0,17	ЗТ4020012
ЗТ40Х250	1,2	250	40	0,20	ЗТ4025012
ЗТ40Х300	1,2	300	40	0,24	ЗТ4030012
ЗТ40Х400	1,2	400	40	0,30	ЗТ4040012
ЗТ40Х500	1,2	500	40	0,37	ЗТ4050012
ЗТ40Х600	1,2	600	40	0,44	ЗТ4060012
ЗТ50Х50	1,2	50	50	0,08	ЗТ505012
ЗТ50Х100	1,2	100	50	0,12	ЗТ5010012
ЗТ50Х150	1,2	150	50	0,16	ЗТ5015012
ЗТ50Х200	1,2	200	50	0,20	ЗТ5020012
ЗТ50Х250	1,2	250	50	0,23	ЗТ5025012
ЗТ50Х300	1,2	300	50	0,27	ЗТ5030012
ЗТ50Х400	1,2	400	50	0,35	ЗТ5040012
ЗТ50Х500	1,2	500	50	0,42	ЗТ5050012
ЗТ50Х600	1,2	600	50	0,50	ЗТ5060012
ЗТ60Х100	1,2	100	60	0,14	ЗТ6010012
ЗТ60Х150	1,2	150	60	0,18	ЗТ6015012
ЗТ60Х200	1,2	200	60	0,22	ЗТ6020012
ЗТ60Х250	1,2	250	60	0,26	ЗТ6025012
ЗТ60Х300	1,2	300	60	0,31	ЗТ6030012
ЗТ60Х400	1,2	400	60	0,39	ЗТ6040012
ЗТ60Х500	1,2	500	60	0,47	ЗТ6050012
ЗТ60Х600	1,2	600	60	0,56	ЗТ6060012
ЗТ80Х100	1,2	100	80	0,17	ЗТ8010012
ЗТ80Х150	1,2	150	80	0,22	ЗТ8015012
ЗТ80Х200	1,2	200	80	0,27	ЗТ8020012
ЗТ80Х250	1,2	250	80	0,32	ЗТ8025012
ЗТ80Х300	1,2	300	80	0,37	ЗТ8030012
ЗТ80Х400	1,2	400	80	0,48	ЗТ3040012
ЗТ80Х500	1,2	500	80	0,58	ЗТ8050012
ЗТ80Х600	1,2	600	80	0,68	ЗТ8060012
ЗТ85Х100	1,2	100	85	0,17	ЗТ8510012
ЗТ85Х150	1,2	150	85	0,23	ЗТ8515012
ЗТ85Х200	1,2	200	85	0,28	ЗТ8520012
ЗТ85Х250	1,2	250	85	0,34	ЗТ8525012
ЗТ85Х300	1,2	300	85	0,39	ЗТ8530012
ЗТ85Х400	1,2	400	85	0,50	ЗТ8540012
ЗТ85Х500	1,2	500	85	0,61	ЗТ8550012
ЗТ85Х600	1,2	600	85	0,71	ЗТ8560012
ЗТ100Х100	1,2	100	100	0,20	ЗТ10010012
ЗТ100Х150	1,2	150	100	0,26	ЗТ10015012
ЗТ100Х200	1,2	200	100	0,32	ЗТ10020012
ЗТ100Х250	1,2	250	100	0,38	ЗТ10025012
ЗТ100Х300	1,2	300	100	0,44	ЗТ10030012
ЗТ100Х400	1,2	400	100	0,56	ЗТ10040012
ЗТ100Х500	1,2	500	100	0,69	ЗТ10050012
ЗТ100Х600	1,2	600	100	0,81	ЗТ10060012
ЗТ110Х100	1,2	100	110	0,21	ЗТ11010012
ЗТ110Х150	1,2	150	110	0,28	ЗТ11015012
ЗТ110Х200	1,2	200	110	0,34	ЗТ11020012
ЗТ110Х250	1,2	250	110	0,41	ЗТ11025012
ЗТ110Х300	1,2	300	110	0,47	ЗТ11030012
ЗТ110Х400	1,2	400	110	0,61	ЗТ11040012
ЗТ110Х500	1,2	500	110	0,74	ЗТ11050012
ЗТ110Х600	1,2	600	110	0,87	ЗТ11060012
ЗТ150Х150	1,2	150	150	0,36	ЗТ15015012
ЗТ150Х200	1,2	200	150	0,44	ЗТ15020012
ЗТ150Х250	1,2	250	150	0,53	ЗТ15025012
ЗТ150Х300	1,2	300	150	0,61	ЗТ15030012
ЗТ150Х400	1,2	400	150	0,78	ЗТ15040012
ЗТ150Х500	1,2	500	150	0,95	ЗТ15050012
ЗТ150Х600	1,2	600	150	1,12	ЗТ15060012
ЗТ200Х200	1,2	200	200	0,56	ЗТ20020012
ЗТ200Х250	1,2	250	200	0,67	ЗТ20025012
ЗТ200Х300	1,2	300	200	0,78	ЗТ20030012
ЗТ200Х400	1,2	400	200	1,00	ЗТ20040012
ЗТ200Х500	1,2	500	200	1,21	ЗТ20050012
ЗТ200Х600	1,2	600	200	1,43	ЗТ20060012
ЗТ40Х50	1,5	50	40	0,09	ЗТ405015
ЗТ40Х100	1,5	100	40	0,13	ЗТ4010015
ЗТ40Х150	1,5	150	40	0,17	ЗТ4015015
ЗТ40Х200	1,5	200	40	0,21	ЗТ4020015
ЗТ40Х250	1,5	250	40	0,26	ЗТ4025015
ЗТ40Х300	1,5	300	40	0,30	ЗТ4030015
ЗТ40Х400	1,5	400	40	0,38	ЗТ4040015
ЗТ40Х500	1,5	500	40	0,46	ЗТ4050015
ЗТ40Х600	1,5	600	40	0,54	ЗТ4060015
ЗТ50Х50	1,5	50	50	0,10	ЗТ505015
ЗТ50Х100	1,5	100	50	0,15	ЗТ5010015
ЗТ50Х150	1,5	150	50	0,20	ЗТ5015015
ЗТ50Х200	1,5	200	50	0,24	ЗТ5020015
ЗТ50Х250	1,5	250	50	0,29	ЗТ5025015
ЗТ50Х300	1,5	300	50	0,34	ЗТ5030015
ЗТ50Х400	1,5	400	50	0,43	ЗТ5040015
ЗТ50Х500	1,5	500	50	0,53	ЗТ5050015

Крышка поворота лотка в горизонте регулируемого НП

Крышки лотков монтажных

чертёж

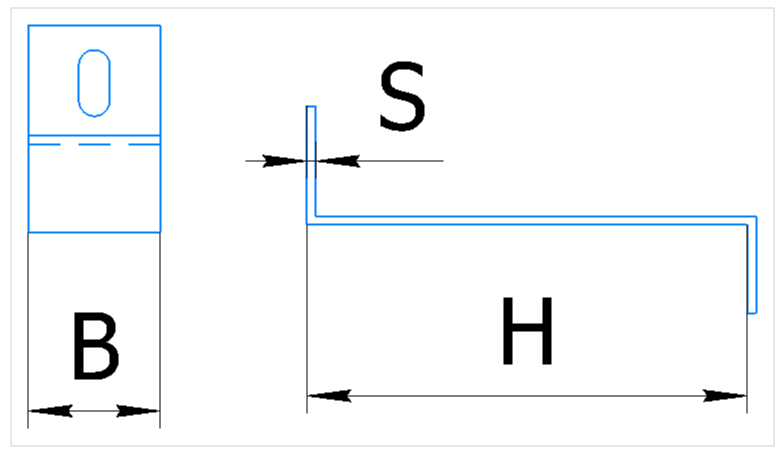

Прижим лотка ПРЛ

Лотки лестничного типа ЛЛ

Прижим лотка типа ПРЛ применяется для крепления лотка к консоли трассы.

Тип изделия	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
ПРЛ40	2	25	40	0,05	ПРЛ402520
ПРЛ50	2	25	50	0,07	ПРЛ502520
ПРЛ60	2	25	60	0,08	ПРЛ602520
ПРЛ80	2	25	80	0,11	ПРЛ802520
ПРЛ85	2	25	85	0,11	ПРЛ852520
ПРЛ100	2	25	100	0,13	ПРЛ1002520
ПРЛ110	2	25	110	0,15	ПРЛ1102520
ПРЛ150	2	25	150	0,20	ПРЛ1502520
ПРЛ200	2	25	200	0,27	ПРЛ2002520

Крышка поворота лотка в вертикальной плоскости регулируемого НП

Крышки лотков монтажных

чертёж

Поворот лотка в вертикальной плоскости вверх на 90° (тип НЛ)

Лотки лестничного типа НЛ

чертёж

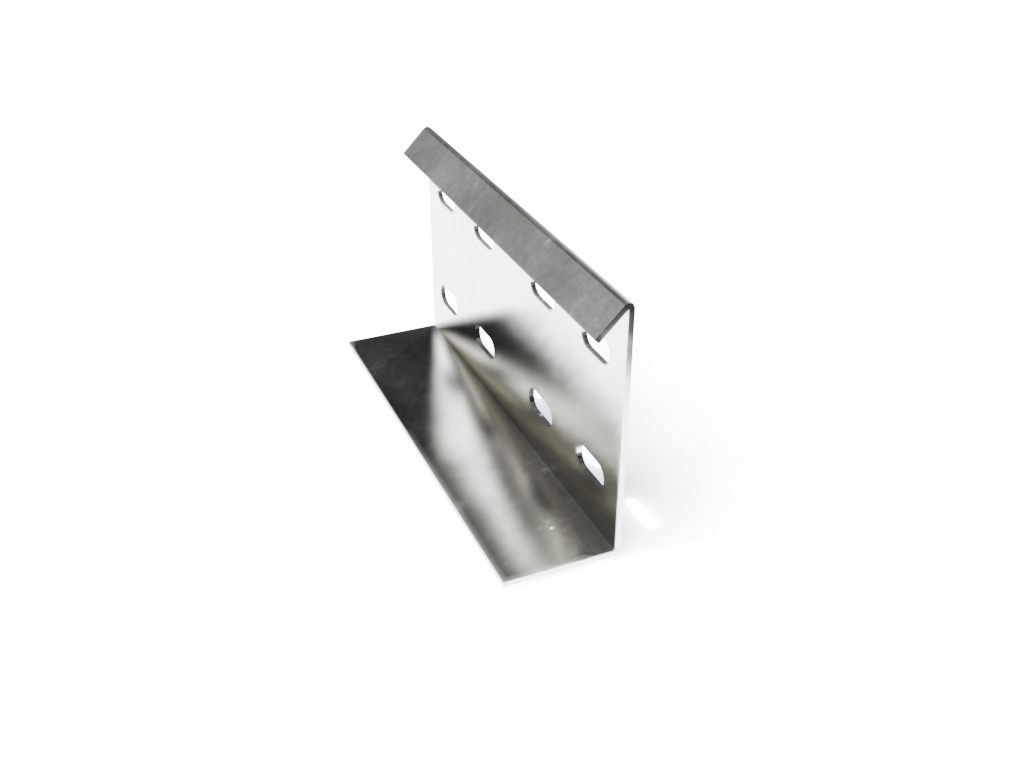

Соединитель лестничного лотка SL - H

Лотки лестничного типа ЛЛ

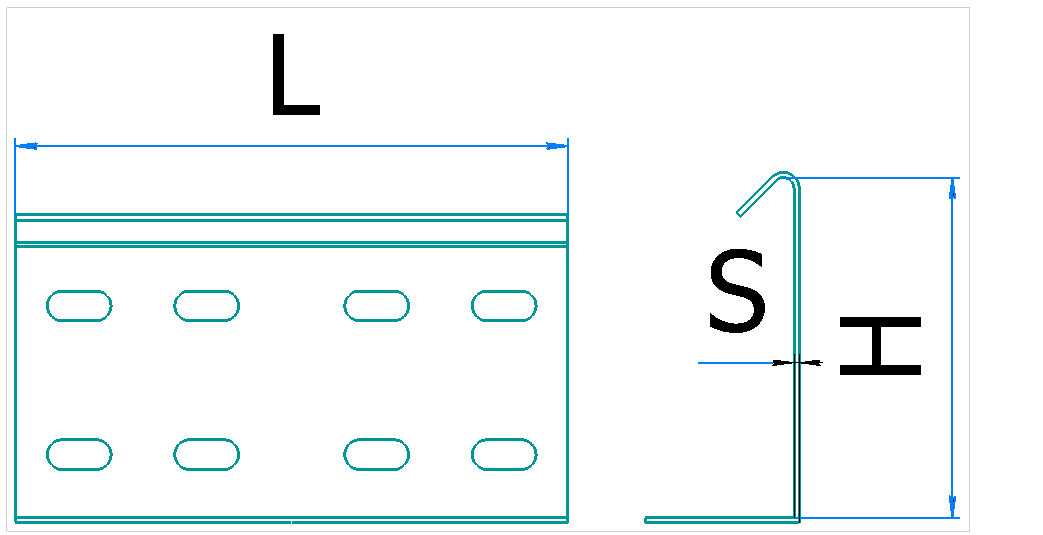

Соединители лотков (коробов) SL применяются для соединения всех видов лотков между собой в трассу.

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
СЛ40	120	1	15	30	0,05	СЛ40153010
СЛ50	120	1	15	30	0,05	СЛ50153010
СЛ60	120	1	15	30	0,05	СЛ60153010
СЛ80	80	1	15	70	0,06	СЛ80157010
СЛ85	80	1	15	75	0,06	СЛ85157510
СЛ100	80	1	15	90	0,07	СЛ100159010
СЛ150	80	1	15	140	0,10	СЛ1501514010
СЛ200	80	1	15	190	0,13	СЛ2001519010
СЛ40	120	1,2	15	30	0,06	СЛ40153012
СЛ50	120	1,2	15	30	0,06	СЛ50153012
СЛ60	120	1,2	15	30	0,06	СЛ60153012
СЛ80	80	1,2	15	70	0,07	СЛ80157012
СЛ85	80	1,2	15	75	0,07	СЛ85157512
СЛ100	80	1,2	15	90	0,09	СЛ100159012
СЛ150	80	1,2	15	140	0,12	СЛ1501514012
СЛ200	80	1,2	15	190	0,16	СЛ2001519012
СЛ40	120	1,5	15	30	0,07	СЛ40153015
СЛ50	120	1,5	15	30	0,07	СЛ50153015
СЛ60	120	1,5	15	30	0,07	СЛ60153015
СЛ80	80	1,5	15	70	0,09	СЛ80157015
СЛ85	80	1,5	15	75	0,09	СЛ85157515
СЛ100	80	1,5	15	90	0,11	СЛ100159015
СЛ150	80	1,5	15	140	0,15	СЛ1501514015
СЛ200	80	1,5	15	190	0,20	СЛ2001519015

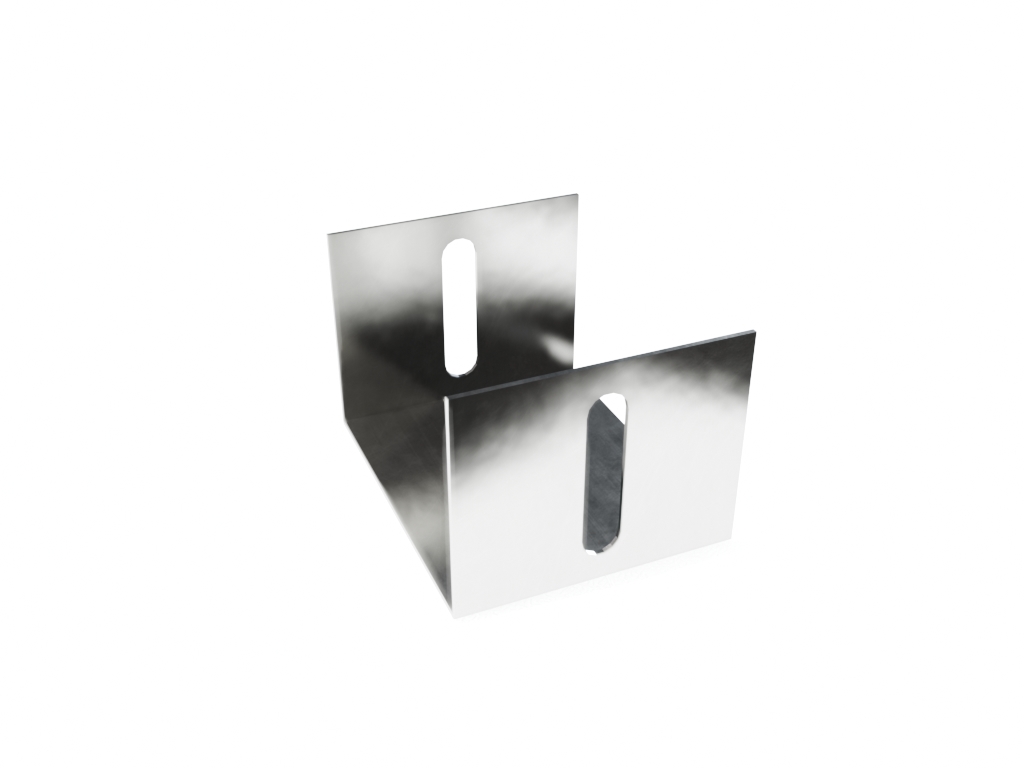

Прижим кабеля в лотках ПРК

Лотки лестничного типа ЛЛ

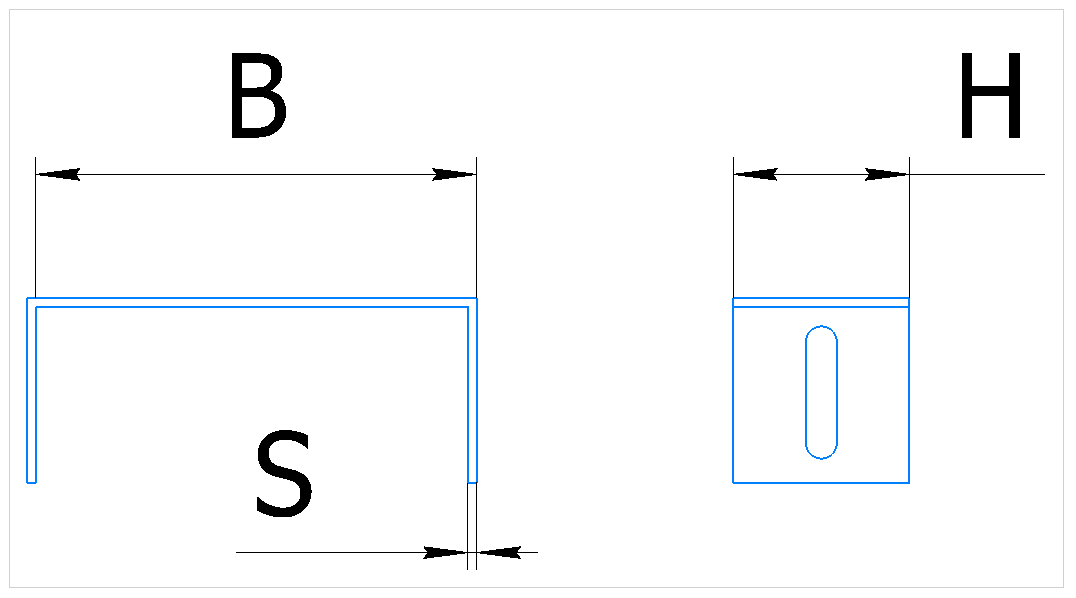

Прижим кабеля в лотках типа ПРК применяется для крепления кабеля в лотках на вертикальных участках трассы.

Тип изделия	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
ПРК50	2	50	40	0,07	ПРК504020
ПРК100	2	100	40	0,12	ПРК1004020
ПРК150	2	150	40	0,17	ПРК1504020
ПРК200	2	200	40	0,22	ПРК2004020
ПРК250	2	250	40	0,27	ПРК2504020
ПРК300	2	300	40	0,31	ПРК3004020
ПРК400	2	400	40	0,41	ПРК4004020
ПРК500	2	500	40	0,51	ПРК5004020
ПРК600	2	600	40	0,60	ПРК6004020

Перегородка разделительная для лотка

Лотки монтажные перфорированные

чертёж

Крышка лотка прямого (тип НЛ)

Крышки лотков монтажных

чертёж

Прижим крышки лотка универсальный FU – KL

Лотки лестничного типа ЛЛ

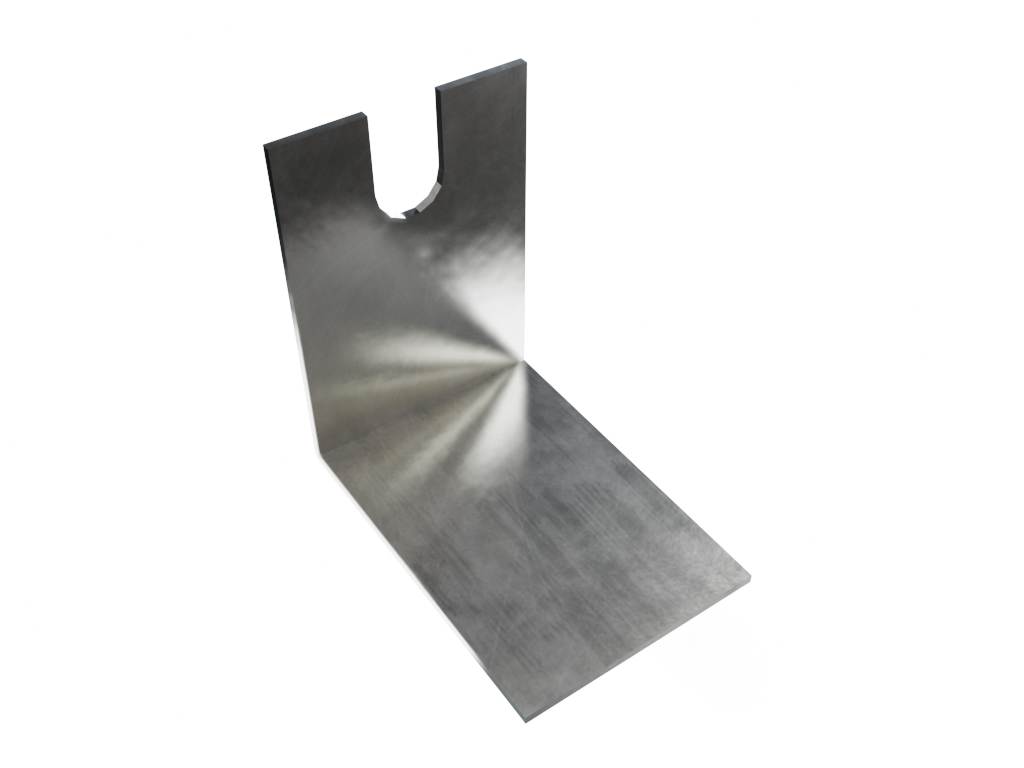

Прижим крышки лотка универсальный FU – KL

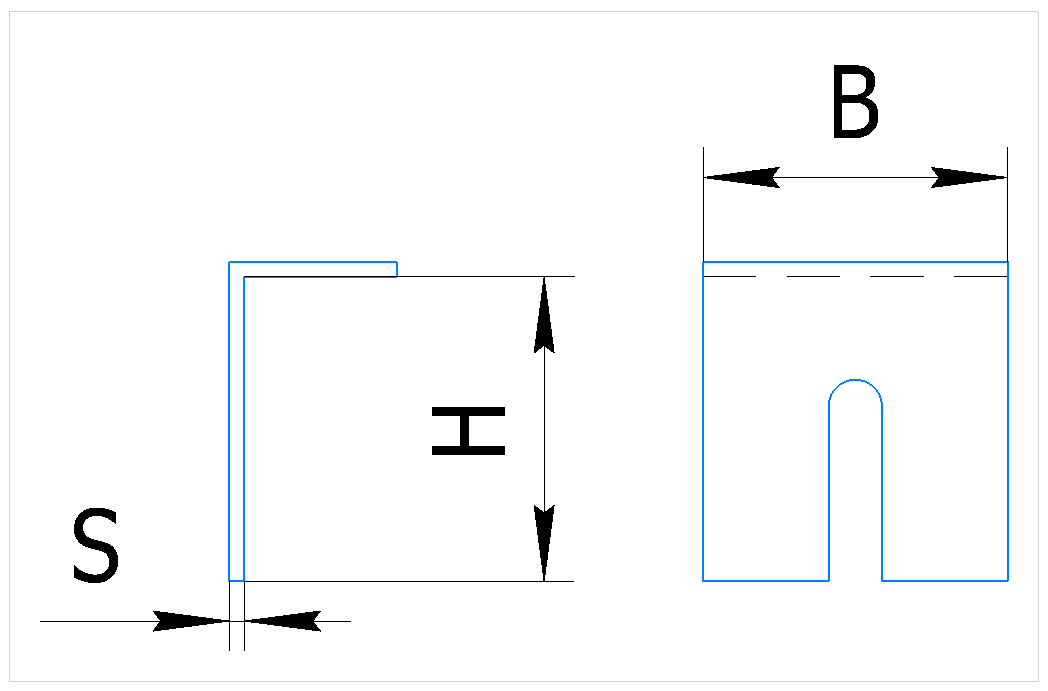

Прижим крышки лотка универсальный типа FU-KL применяется для крепления крышки к лотку.

Тип изделия	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
FU - KL	1,5	25	35	0,28	FUKL352515

Соединители лотков

Лотки монтажные перфорированные

чертёж

Крышка поворота лотка в горизонте на 90° (тип НЛ)

Крышки лотков монтажных

чертёж

Поворот лотка в вертикальной плоскости вверх на 45° (тип НЛ)

Лотки лестничного типа НЛ

чертёж

Перегородка разделительная для лотков RL

Лотки лестничного типа ЛЛ

Перегородка разделительная для лотков RL

Перегородка разделительная типа RL служит для разделения лотка на две и более частей в случае монтажа в одном лотке проводки разного типа. Для установки потребуется комплект метизов (болт М6х16, гайка М6 и шайба 6) поставляется отдельно.

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
RL-40-2000	2000	1	25	40	0,99	RL20254010
RL-40-2500	2500	1	25	40	1,24	RL25254010
RL-40-3000	3000	1	25	40	1,48	RL30254010
RL-50-2000	2000	1	25	50	1,15	RL20255010
RL-50-2500	2500	1	25	50	1,43	RL25255010
RL-50-3000	3000	1	25	50	1,72	RL30255010
RL-60-2000	2000	1	25	60	1,30	RL20256010
RL-60-2500	2500	1	25	60	1,63	RL25256010
RL-60-3000	3000	1	25	60	1,95	RL30256010
RL-80-2000	2000	1	25	80	1,62	RL20258010
RL-80-2500	2500	1	25	80	2,02	RL25258010
RL-80-3000	3000	1	25	80	2,43	RL30258010
RL-85-2000	2000	1	25	85	1,70	RL20258510
RL-85-2500	2500	1	25	85	2,12	RL25258510
RL-85-3000	3000	1	25	85	2,54	RL30258510
RL-100-2000	2000	1	25	100	1,93	RL202510010
RL-100-2500	2500	1	25	100	2,41	RL252510010
RL-100-3000	3000	1	25	100	2,90	RL302510010
RL-110-2000	2000	1	25	110	2,09	RL202511010
RL-110-2500	2500	1	25	110	2,61	RL252511010
RL-110-3000	3000	1	25	110	3,13	RL302511010
RL-150-2000	2000	1	25	150	2,72	RL202515010
RL-150-2500	2500	1	25	150	3,40	RL252515010
RL-150-3000	3000	1	25	150	4,07	RL302515010
RL-200-2000	2000	1	25	200	3,50	RL202520010
RL-200-2500	2500	1	25	200	4,38	RL252520010
RL-200-3000	3000	1	25	200	5,25	RL302520010
RL-40-2000	2000	1,2	25	40	1,19	RL20254012
RL-40-2500	2500	1,2	25	40	1,48	RL25254012
RL-40-3000	3000	1,2	25	40	1,78	RL30254012
RL-50-2000	2000	1,2	25	50	1,38	RL20255012
RL-50-2500	2500	1,2	25	50	1,72	RL25255012
RL-50-3000	3000	1,2	25	50	2,06	RL30255012
RL-60-2000	2000	1,2	25	60	1,56	RL20256012
RL-60-2500	2500	1,2	25	60	1,95	RL25256012
RL-60-3000	3000	1,2	25	60	2,35	RL30256012
RL-80-2000	2000	1,2	25	80	1,94	RL20258012
RL-80-2500	2500	1,2	25	80	2,43	RL25258012
RL-80-3000	3000	1,2	25	80	2,91	RL30258012
RL-85-2000	2000	1,2	25	85	2,03	RL20258512
RL-85-2500	2500	1,2	25	85	2,54	RL25258512
RL-85-3000	3000	1,2	25	85	3,05	RL30258512
RL-100-2000	2000	1,2	25	100	2,32	RL202510012
RL-100-2500	2500	1,2	25	100	2,90	RL252510012
RL-100-3000	3000	1,2	25	100	3,48	RL302510012
RL-110-2000	2000	1,2	25	110	2,51	RL202511012
RL-110-2500	2500	1,2	25	110	3,13	RL252511012
RL-110-3000	3000	1,2	25	110	3,76	RL302511012
RL-150-2000	2000	1,2	25	150	3,26	RL202515012
RL-150-2500	2500	1,2	25	150	4,07	RL252515012
RL-150-3000	3000	1,2	25	150	4,89	RL302515012
RL-200-2000	2000	1,2	25	200	4,20	RL202520012
RL-200-2500	2500	1,2	25	200	5,25	RL252520012
RL-200-3000	3000	1,2	25	200	6,30	RL302520012
RL-40-2000	2000	1,5	25	40	1,48	RL20254015
RL-40-2500	2500	1,5	25	40	1,85	RL25254015
RL-40-3000	3000	1,5	25	40	2,23	RL30254015
RL-50-2000	2000	1,5	25	50	1,72	RL20255015
RL-50-2500	2500	1,5	25	50	2,15	RL25255015
RL-50-3000	3000	1,5	25	50	2,58	RL30255015
RL-60-2000	2000	1,5	25	60	1,95	RL20256015
RL-60-2500	2500	1,5	25	60	2,44	RL25256015
RL-60-3000	3000	1,5	25	60	2,93	RL30256015
RL-80-2000	2000	1,5	25	80	2,43	RL20258015
RL-80-2500	2500	1,5	25	80	3,03	RL25258015
RL-80-3000	3000	1,5	25	80	3,64	RL30258015
RL-85-2000	2000	1,5	25	85	2,54	RL20258515
RL-85-2500	2500	1,5	25	85	3,18	RL25258515
RL-85-3000	3000	1,5	25	85	3,82	RL30258515
RL-100-2000	2000	1,5	25	100	2,90	RL202510015
RL-100-2500	2500	1,5	25	100	3,62	RL252510015
RL-100-3000	3000	1,5	25	100	4,34	RL302510015
RL-110-2000	2000	1,5	25	110	3,13	RL202511015
RL-110-2500	2500	1,5	25	110	3,92	RL252511015
RL-110-3000	3000	1,5	25	110	4,70	RL302511015
RL-150-2000	2000	1,5	25	150	4,07	RL202515015
RL-150-2500	2500	1,5	25	150	5,09	RL252515015
RL-150-3000	3000	1,5	25	150	6,11	RL302515015
RL-200-2000	2000	1,5	25	200	5,25	RL202520015
RL-200-2500	2500	1,5	25	200	6,56	RL252520015
RL-200-3000	3000	1,5	25	200	7,88	RL302520015

Заглушка торцевая

Лотки монтажные перфорированные

чертёж

Крышка поворота лотка в горизонте на 45° (тип НЛ)

Крышки лотков монтажных

чертёж

Прижим кабеля в лотках

Лотки монтажные перфорированные

чертёж

Крышка лотка тройникового (тип НЛ)

Крышки лотков монтажных

чертёж

Крышка ответвителя лотка в горизонте (тип НЛ)

Крышки лотков монтажных

чертёж

Соединители шарнирные (тип НЛ)

Лотки лестничного типа НЛ

чертёж

Прижим лотка

Лотки монтажные перфорированные

чертёж

Крышка лотка крестообразного (тип НЛ)

Крышки лотков монтажных

чертёж

Прижим лотка (тип НЛ)

Лотки лестничного типа НЛ

чертёж

Крышка поворота лотка в вертикальной плоскости вниз на 90° (тип НЛ)

Крышки лотков монтажных

чертёж

Перегородка разделительная для лотка (тип НЛ)

Лотки лестничного типа НЛ

чертёж

Крышка поворота лотка в вертикальной плоскости вниз на 45° (тип НЛ)

Крышки лотков монтажных

чертёж

Крышка поворота лотка в вертикальной плоскости вверх на 90° (тип НЛ)

Крышки лотков монтажных

чертёж

Лоток крестообразного типа НЛ - К

Лотки лестничного типа НЛ

чертёж

Лоток крестообразного типа НЛ-К применяется для создания разветвления кабельной трассы в горизонтальной плоскости на четыре направления. Соединители SL входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
НЛ5-К	790	1,2	50	24	1	4+4	1,73	НЛ5К9012248
НЛ10-К	840	1,2	100	24	1	4+4	2,36	НЛ10К9012248
НЛ20-К	940	1,2	200	50	1	4+4	3,27	НЛ20К9012508
НЛ30-К	1040	1,2	300	50	1	4+4	3,65	НЛ30К9012508
НЛ40-К	1140	1,2	400	50	1	4+4	4,02	НЛ40К9012508
НЛ50-К	1240	1,2	500	50	1	4+4	4,4	НЛ50К9012508
НЛ60-К	1340	1,2	600	50	1	4+4	4,78	НЛ60К9012508
НЛ5-К	790	1,5	50	24	1	4+4	2,16	НЛ5К9015248
НЛ10-К	840	1,5	100	24	1	4+4	2,95	НЛ10К9015248
НЛ20-К	940	1,5	200	50	1	4+4	4,09	НЛ20К9015508
НЛ30-К	1040	1,5	300	50	1	4+4	4,56	НЛ30К9015508
НЛ40-К	1140	1,5	400	50	1	4+4	5,03	НЛ40К9015508
НЛ50-К	1240	1,5	500	50	1	4+4	5,5	НЛ50К9015508
НЛ60-К	1340	1,5	600	50	1	4+4	5,97	НЛ60К9015508

Крышка поворота лотка в вертикальной плоскости вверх на 45° (тип НЛ)

Крышки лотков монтажных

чертёж

Крышка лестничного лотка прямого КLL

Крышки лотков монтажных

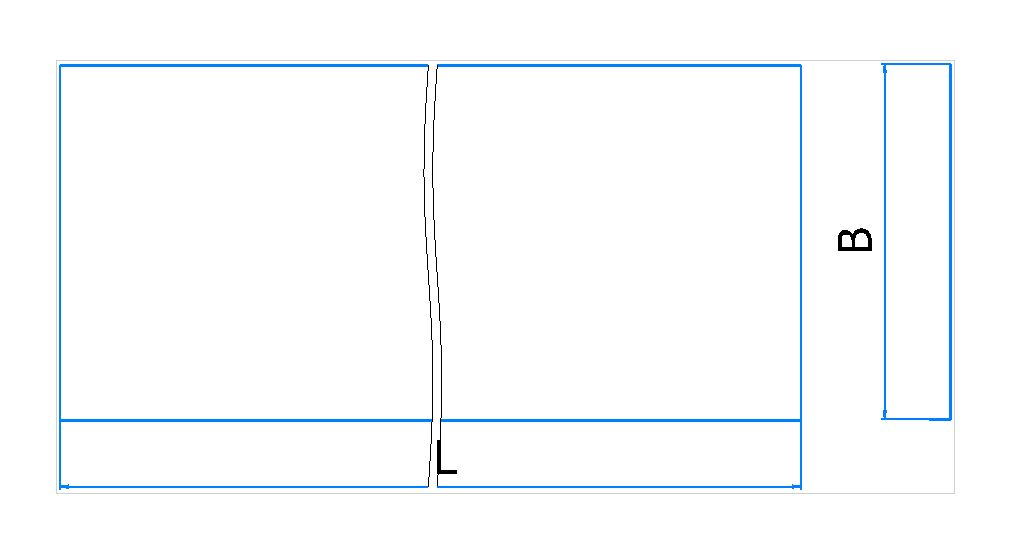

Применяется на прямых участках кабельной трассы к лоткам лестничным типа LL для защиты кабелей от воздействия факторов внешней среды. Соединение лотка с крышкой производится при помощи прижима крышки лотка универсального FU-KL на имеющиеся метизы с установкой дополнительной гайки.

Тип изделия	L, мм	S, мм	B, мм	Н, мм	Масса, кг, не более	Артикул
КLL50-2	2000	0,8	50	25	1,26	KLL20502508
КLL50-2,5	2500	0,8	50	25	1,57	KLL25502508
КLL50-3	3000	0,8	50	25	1,88	KLL30502508
КLL100-2	2000	0,8	100	25	1,88	KLL201002508
КLL100-2,5	2500	0,8	100	25	2,36	KLL251002508
КLL100-3	3000	0,8	100	25	2,83	KLL301002508
КLL100-2	2000	1	100	25	2,36	KLL201002510
КLL100-2,5	2500	1	100	25	2,94	KLL251002510
КLL100-3	3000	1	100	25	3,53	KLL301002510
КLL150-2	2000	0,8	150	25	2,51	KLL201502508
КLL150-2,5	2500	0,8	150	25	3,14	KLL251502508
КLL150-3	3000	0,8	150	25	3,77	KLL301502508
КLL150-2	2000	1	150	25	3,14	KLL201502510
КLL150-2,5	2500	1	150	25	3,93	KLL2511502510
КLL150-3	3000	1	150	25	4,71	KLL301502510
КLL200-2	2000	0,8	200	25	3,14	KLL202002508
КLL200-2,5	2500	0,8	200	25	3,93	KLL252002508
КLL200-3	3000	0,8	200	25	4,71	KLL302002508
КLL200-2	2000	1	200	25	3,93	KLL202002510
КLL200-2,5	2500	1	200	25	4,91	KLL252002510
КLL200-3	3000	1	200	25	5,89	KLL302002510
КLL200-2	2000	1,2	200	25	4,71	KLL202002512
КLL200-2,5	2500	1,2	200	25	5,89	KLL252002512
КLL200-3	3000	1,2	200	25	7,07	KLL302002512
КLL200-2	2000	1,5	200	25	5,89	KLL202002515
КLL200-2,5	2500	1,5	200	25	7,36	KLL252002515
КLL200-3	3000	1,5	200	25	8,83	KLL302002515
КLL250-2	2000	0,8	250	25	3,77	KLL202502508
КLL250-2,5	2500	0,8	250	25	4,71	KLL252502508
КLL250-3	3000	0,8	250	25	5,65	KLL302502508
КLL250-2	2000	1	250	25	4,71	KLL202502510
КLL250-2,5	2500	1	250	25	5,89	KLL252502510
КLL250-3	3000	1	250	25	7,07	KLL302502510
КLL250-2	2000	1,2	250	25	5,65	KLL202502512
КLL250-2,5	2500	1,2	250	25	7,07	KLL252502512
КLL250-3	3000	1,2	250	25	8,48	KLL302502512
КLL250-2	2000	1,5	250	25	7,07	KLL202502515
КLL250-2,5	2500	1,5	250	25	8,83	KLL252502515
КLL250-3	3000	1,5	250	25	10,60	KLL302502515
КLL300-2	2000	0,8	300	25	4,40	KLL203002508
КLL300-2,5	2500	0,8	300	25	5,50	KLL253002508
КLL300-3	3000	0,8	300	25	6,59	KLL303002508

Крышка лестничного лотка поворота в горизонте на 45° КLLU45

Крышки лотков монтажных

Крышка лестничного лотка поворота в горизонте на 45° КLLU45

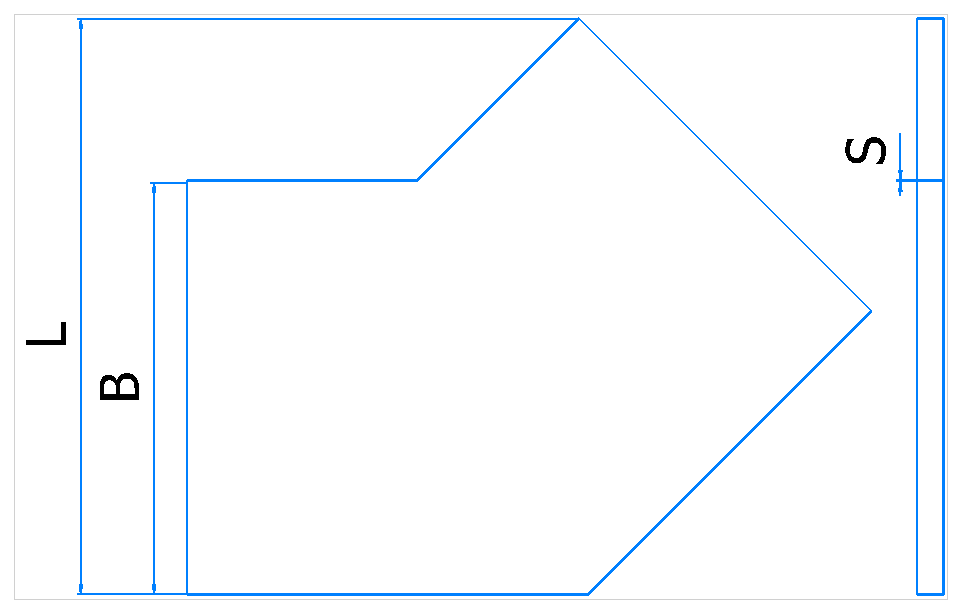

Применяется на поворотах кабельной трассы в горизонте на 45° к лоткам лестничным типа LL для защиты кабелей от воздействия факторов внешней среды. Соединение лотка с крышкой производится при помощи прижима крышки лотка универсального FU-KL на имеющиеся метизы с установкой дополнительной гайки.

Тип изделия	S, мм	B, мм	Н, мм	Масса, кг, не более	Артикул
KLL50 U45	0,8	50	25	0,15	KLL50U450825
KLL50 U45	1	50	25	0,18	KLL50U451025
KLL100 U45	0,8	100	25	0,24	KLL100U450825
KLL100 U45	1	100	25	0,30	KLL100U451025
KLL100 U45	1,2	100	25	0,36	KLL100U451225
KLL100 U45	1,5	100	25	0,46	KLL100U451525
KLL150 U45	0,8	150	25	0,36	KLL150U450825
KLL150 U45	1	150	25	0,45	KLL150U451025
KLL150 U45	1,2	150	25	0,54	KLL150U451225
KLL150 U45	1,5	150	25	0,68	KLL150U451525
KLL200 U45	0,8	200	25	0,50	KLL200U450825
KLL200 U45	1	200	25	0,63	KLL200U451025
KLL200 U45	1,2	200	25	0,75	KLL200U451225
KLL200 U45	1,5	200	25	0,94	KLL200U451525
KLL250 U45	0,8	250	25	0,66	KLL250U450825
KLL250 U45	1	250	25	0,83	KLL250U451025
KLL250 U45	1,2	250	25	0,99	KLL250U451225
KLL250 U45	1,5	250	25	1,24	KLL250U451525
KLL300 U45	0,8	300	25	0,85	KLL300U450825
KLL300 U45	1	300	25	1,06	KLL300U451025
KLL300 U45	1,2	300	25	1,27	KLL300U451225
KLL300 U45	1,5	300	25	1,59	KLL300U451525
KLL400 U45	0,8	400	25	1,28	KLL400U450825
KLL400 U45	1	400	25	1,60	KLL400U451025
KLL400 U45	1,2	400	25	1,92	KLL400U451225
KLL400 U45	1,5	400	25	2,40	KLL400U451525
KLL500 U45	0,8	500	25	1,81	KLL500U450825
KLL500 U45	1	500	25	2,26	KLL500U451025
KLL500 U45	1,2	500	25	2,71	KLL500U451225
KLL500 U45	1,5	500	25	3,39	KLL500U451525
KLL600 U45	0,8	600	25	2,42	KLL600U450825
KLL600 U45	1	600	25	3,02	KLL600U451025
KLL600 U45	1,2	600	25	3,63	KLL600U451225
KLL600 U45	1,5	600	25	4,54	KLL600U451525

Крышка лестничного лотка поворота в горизонте на 90° КLLU90

Крышки лотков монтажных

Крышка лестничного лотка поворота в горизонте на 90° КLLU90

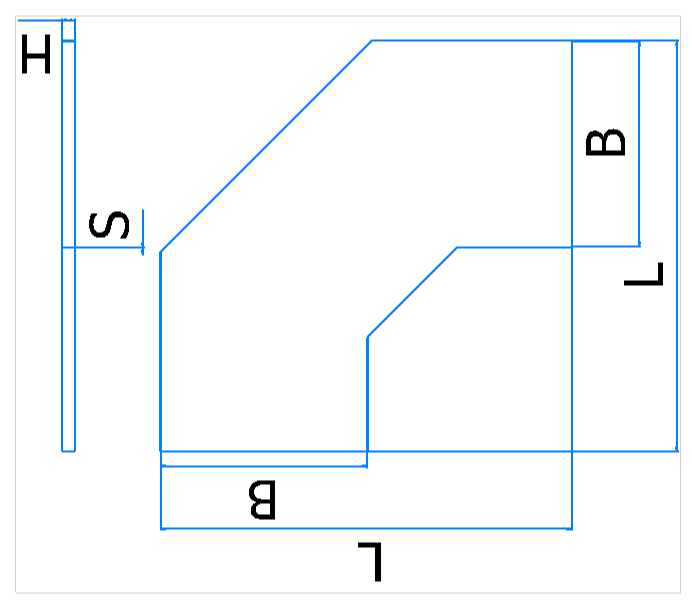

Применяется на поворотах кабельной трассы в горизонте на 90° к лоткам лестничным типа LL для защиты кабелей от воздействия факторов внешней среды. Соединение лотка с крышкой производится при помощи прижима крышки лотка универсального FU-KL на имеющиеся метизы с установкой дополнительной гайки.

Тип изделия	S, мм	B, мм	Н, мм	Масса, кг, не более	Артикул
KLL50 U90	0,8	50	25	0,16	KLL5U900825
KLL50 U90	1	50	25	0,20	KLL5U901025
KLL100 U90	0,8	100	25	0,28	KLL10U900825
KLL100 U90	1	100	25	0,35	KLL10U901025
KLL100 U90	1,2	100	25	0,42	KLL10U901225
KLL100 U90	1,5	100	25	0,52	KLL10U901525
KLL150 U90	0,8	150	25	0,42	KLL15U900825
KLL150 U90	1	150	25	0,53	KLL15U901025
KLL150 U90	1,2	150	25	0,64	KLL15U901225
KLL150 U90	1,5	150	25	0,80	KLL15U901525
KLL200 U90	0,8	200	25	0,60	KLL20U900825
KLL200 U90	1	200	25	0,75	KLL20U901025
KLL200 U90	1,2	200	25	0,91	KLL20U901225
KLL200 U90	1,5	200	25	1,13	KLL20U901525
KLL250 U90	0,8	250	25	0,81	KLL25U900825
KLL250 U90	1	250	25	1,02	KLL25U901025
KLL250 U90	1,2	250	25	1,22	KLL25U901225
KLL250 U90	1,5	250	25	1,53	KLL25U901525
KLL300 U90	0,8	300	25	1,06	KLL30U900825
KLL300 U90	1	300	25	1,32	KLL30U901025
KLL300 U90	1,2	300	25	1,58	KLL30U901225
KLL300 U90	1,5	300	25	1,98	KLL30U901525
KLL400 U90	0,8	400	25	1,63	KLL40U900825
KLL400 U90	1	400	25	2,04	KLL40U901025
KLL400 U90	1,2	400	25	2,45	KLL40U901225
KLL400 U90	1,5	400	25	3,06	KLL40U901525
KLL500 U90	0,8	500	25	2,34	KLL50U900825
KLL500 U90	1	500	25	2,92	KLL50U901025
KLL500 U90	1,2	500	25	3,51	KLL50U901225
KLL500 U90	1,5	500	25	4,38	KLL50U901525
KLL600 U90	0,8	600	25	3,17	KLL60U900825
KLL600 U90	1	600	25	3,96	KLL60U901025
KLL600 U90	1,2	600	25	4,75	KLL60U901225
KLL600 U90	1,5	600	25	5,94	KLL60U901525

Соединитель-переходник лотка R – НЛ

Лотки лестничного типа НЛ

чертёж

Соединитель-переходник лотка R – НЛ применяются для соединения лотков различных по ширине между собой.

Тип изделия	L, мм	S, мм	В, мм	Н, мм	Масса, кг, не более	Артикул
R-НЛ50-50	150	1,2	50	50	0,17	RНЛ505012
R-НЛ100-50	150	1,2	100	50	0,21	RНЛ1005012
R-НЛ200-50	150	1,2	200	50	0,3	RНЛ2005012
R-НЛ300-50	150	1,2	300	50	0,38	RНЛ3005012
R-НЛ50-70	150	1,2	50	70	0,21	RНЛ507012
R-НЛ100-70	150	1,2	100	70	0,26	RНЛ1007012
R-НЛ200-70	150	1,2	200	70	0,36	RНЛ2007012
R-НЛ300-70	150	1,2	300	70	0,47	RНЛ3007012

Крышка лестничного лотка тройникового КLLT

Крышки лотков монтажных

Крышка лестничного лотка тройникового КLLT

Применяется в местах разветвления кабельной трассы на 3 направления к лоткам лестничным типа LL для защиты кабелей от воздействия факторов внешней среды. Соединение лотка с крышкой производится при помощи прижима крышки лотка универсального FU-KL на имеющиеся метизы с установкой дополнительной гайки.

Тип изделия	S, мм	B, мм	Н, мм	Масса, кг, не более	Артикул
KLL50 T	0,7	50	25	0,07	KLLT502507
KLL50 T	0,8	50	25	0,08	KLLT502508
KLL50 T	1	50	25	0,10	KLLT502510
KLL100 T	0,8	100	25	0,11	KLLT1002508
KLL100 T	1	100	25	0,13	KLLT1002510
KLL100 T	1,2	100	25	0,16	KLLT1002512
KLL100 T	1,5	100	25	0,20	KLLT1002515
KLL150 T	0,8	150	25	0,13	KLLT1502508
KLL150 T	1	150	25	0,17	KLLT1502510
KLL150 T	1,2	150	25	0,20	KLLT1502512
KLL150 T	1,5	150	25	0,25	KLLT1502515
KLL200 T	0,8	200	25	0,16	KLLT2002508
KLL200 T	1	200	25	0,20	KLLT2002510
KLL200 T	1,2	200	25	0,24	KLLT2002512
KLL200 T	1,5	200	25	0,30	KLLT2002515
KLL250 T	0,8	250	25	0,19	KLLT2502508
KLL250 T	1	250	25	0,23	KLLT2502510
KLL250 T	1,2	250	25	0,28	KLLT2502512
KLL250 T	1,5	250	25	0,35	KLLT2502515
KLL300 T	0,8	300	25	0,21	KLLT3002508
KLL300 T	1	300	25	0,27	KLLT3002510
KLL300 T	1,2	300	25	0,32	KLLT3002512
KLL300 T	1,5	300	25	0,40	KLLT3002515
KLL400 T	0,8	400	25	0,27	KLLT4002508
KLL400 T	1	400	25	0,33	KLLT4002510
KLL400 T	1,2	400	25	0,40	KLLT4002512
KLL400 T	1,5	400	25	0,50	KLLT4002515
KLL500 T	0,8	500	25	0,32	KLLT5002508
KLL500 T	1	500	25	0,40	KLLT5002510
KLL500 T	1,2	500	25	0,48	KLLT5002512
KLL500 T	1,5	500	25	0,60	KLLT5002515
KLL600 T	0,8	600	25	0,37	KLLT6002508
KLL600 T	1	600	25	0,47	KLLT6002510
KLL600 T	1,2	600	25	0,56	KLLT6002512
KLL600 T	1,5	600	25	0,70	KLLT6002515

Крышка лестничного лотка крестообразного КLLК

Крышки лотков монтажных

Крышка лестничного лотка крестообразного КLLК

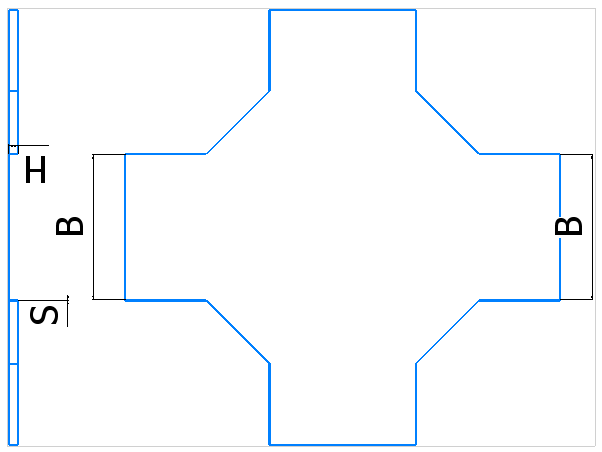

Применяется в местах разветвления кабельной трассы на 4 направления к лоткам лестничным типа LL для защиты кабелей от воздействия факторов внешней среды. Соединение лотка с крышкой производится при помощи прижима крышки лотка универсального FU-KL на имеющиеся метизы с установкой дополнительной гайки.

Тип изделия	S, мм	B, мм	Н, мм	Масса, кг, не более	Артикул
KLL50 К	0,7	50	25	0,27	KLLK502507
KLL50 К	0,8	50	25	0,30	KLLK502508
KLL50 К	1	50	25	0,38	KLLK502510
KLL100 К	0,8	100	25	0,46	KLLK1002508
KLL100 К	1	100	25	0,57	KLLK1002510
KLL100 К	1,2	100	25	0,69	KLLK1002512
KLL100 К	1,5	100	25	0,86	KLLK1002515
KLL150 К	0,8	150	25	0,64	KLLK1502508
KLL150 К	1	150	25	0,80	KLLK1502510
KLL150 К	1,2	150	25	0,96	KLLK1502512
KLL150 К	1,5	150	25	1,21	KLLK1502515
KLL200 К	0,8	200	25	0,86	KLLK2002508
KLL200 К	1	200	25	1,07	KLLK2002510
KLL200 К	1,2	200	25	1,29	KLLK2002512
KLL200 К	1,5	200	25	1,61	KLLK2002515
KLL250 К	0,8	250	25	1,11	KLLK2502508
KLL250 К	1	250	25	1,38	KLLK2502510
KLL250 К	1,2	250	25	1,66	KLLK2502512
KLL250 К	1,5	250	25	2,08	KLLK2502515
KLL300 К	0,8	300	25	1,39	KLLK3002508
KLL300 К	1	300	25	1,73	KLLK3002510
KLL300 К	1,2	300	25	2,08	KLLK3002512
KLL300 К	1,5	300	25	2,60	KLLK3002515
KLL400 К	0,8	400	25	2,04	KLLK4002508
KLL400 К	1	400	25	2,55	KLLK4002510
KLL400 К	1,2	400	25	3,06	KLLK4002512
KLL400 К	1,5	400	25	3,83	KLLK4002515
KLL500 К	0,8	500	25	2,82	KLLK5002508
KLL500 К	1	500	25	3,52	KLLK5002510
KLL500 К	1,2	500	25	4,23	KLLK5002512
KLL500 К	1,5	500	25	5,29	KLLK5002515
KLL600 К	0,8	600	25	3,72	KLLK6002508
KLL600 К	1	600	25	4,65	KLLK6002510
KLL600 К	1,2	600	25	5,59	KLLK6002512
KLL600 К	1,5	600	25	6,98	KLLK6002515

Крышка лотка прямого (тип ЛТ)

Крышки лотков монтажных

чертёж

Крышка поворота лотка в горизонте на 90° (тип ЛТ)

Крышки лотков монтажных

чертёж

Крышка поворота лотка в горизонте на 45° (тип ЛТ)

Крышки лотков монтажных

чертёж

Крышка лотка тройникового (тип ЛТ)

Крышки лотков монтажных

чертёж

Крышка ответвителя лотка в горизонте (тип ЛТ)

Крышки лотков монтажных

чертёж

Крышка лотка крестообразного (тип ЛТ)

Крышки лотков монтажных

чертёж

Крышка поворота лотка в вертикальной плоскости вниз на 90° (тип ЛТ)

Крышки лотков монтажных

чертёж

Крышка поворота лотка в вертикальной плоскости вниз на 45° (тип ЛТ)

Крышки лотков монтажных

чертёж

Крышка поворота лотка в вертикальной плоскости вверх на 90° (тип ЛТ)

Крышки лотков монтажных

чертёж

Крышка поворота лотка в вертикальной плоскости вверх на 45° (тип ЛТ)

Крышки лотков монтажных

чертёж

Короба и лотки

Контакты отделов
