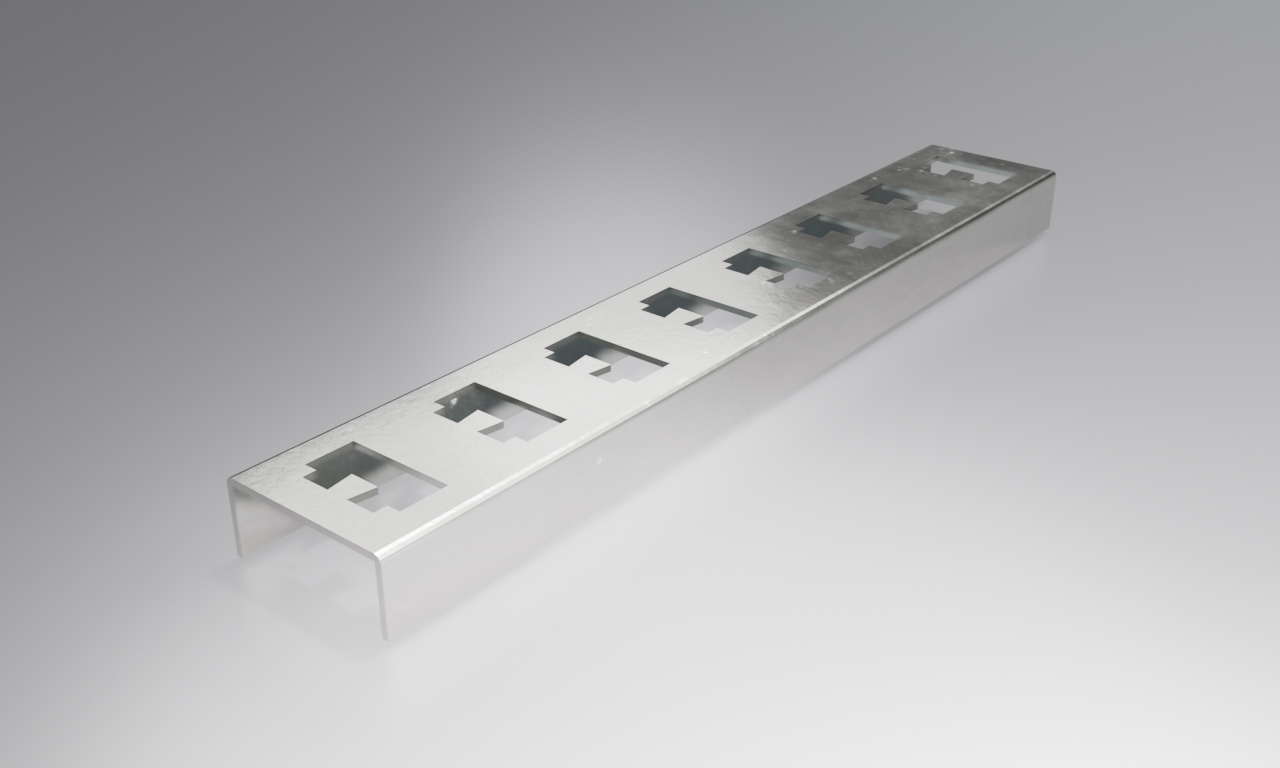

Стойка К1150–1155

Стойки и профили несущие

чертёж

Стойка потолочная

Подвесы и стойки напольные

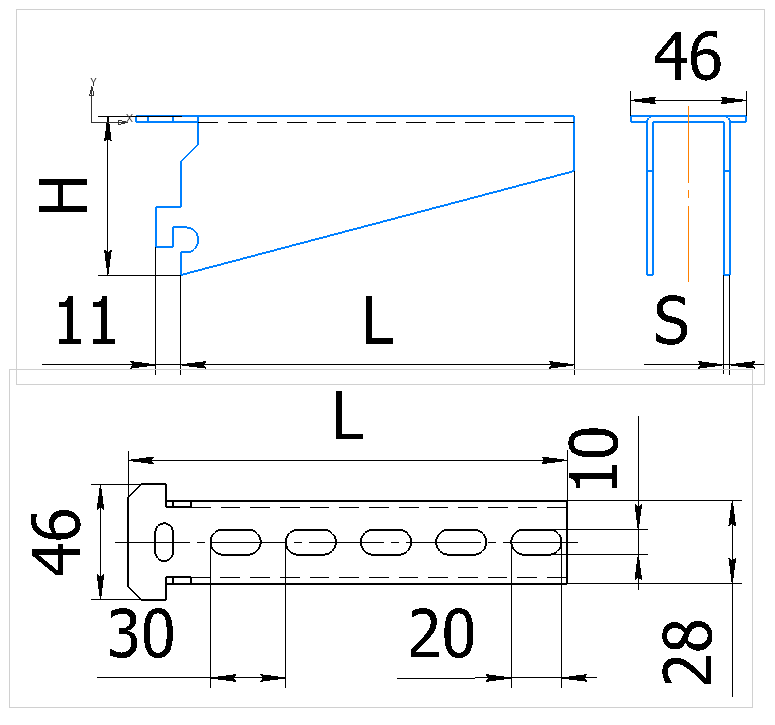

Предназначены для установки полок К1160-К1163 при прохождении кабельной трассы под потолком.

Тип изделия	L, мм	S, мм	А, мм	Число отверстий для установки полок	Масса, кг, не более	Артикул
СКП200	200	2	50	2	0,95	СКП20020
СКП400	400	2	50х3=150	4	1,05	СКП40020
СКП500	500	2	50х5=250	6	1,51	СКП50020
СКП600	600	2	50х7=350	8	2,00	СКП60020
СКП800	800	2	50х11=550	12	3,06	СКП80020
СКП1000	1000	2	50х15=750	16	3,78	СКП100020
СКП200	200	2,5	50	2	1,19	СКП20025
СКП400	400	2,5	50х3=150	4	1,31	СКП40025
СКП500	500	2,5	50х5=250	6	1,89	СКП50025
СКП600	600	2,5	50х7=350	8	2,50	СКП60025
СКП800	800	2,5	50х11=550	12	3,83	СКП80025
СКП 1000	1000	2,5	50х15=750	16	4,73	СКП100025

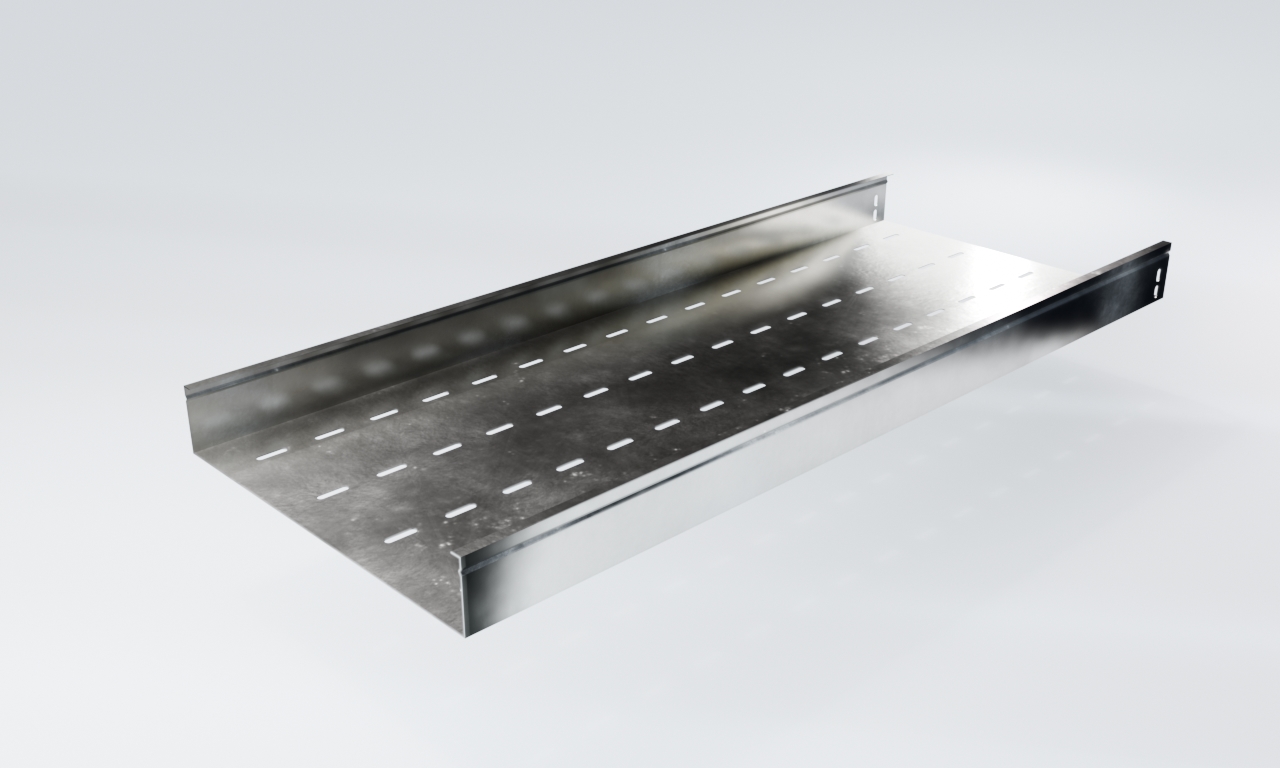

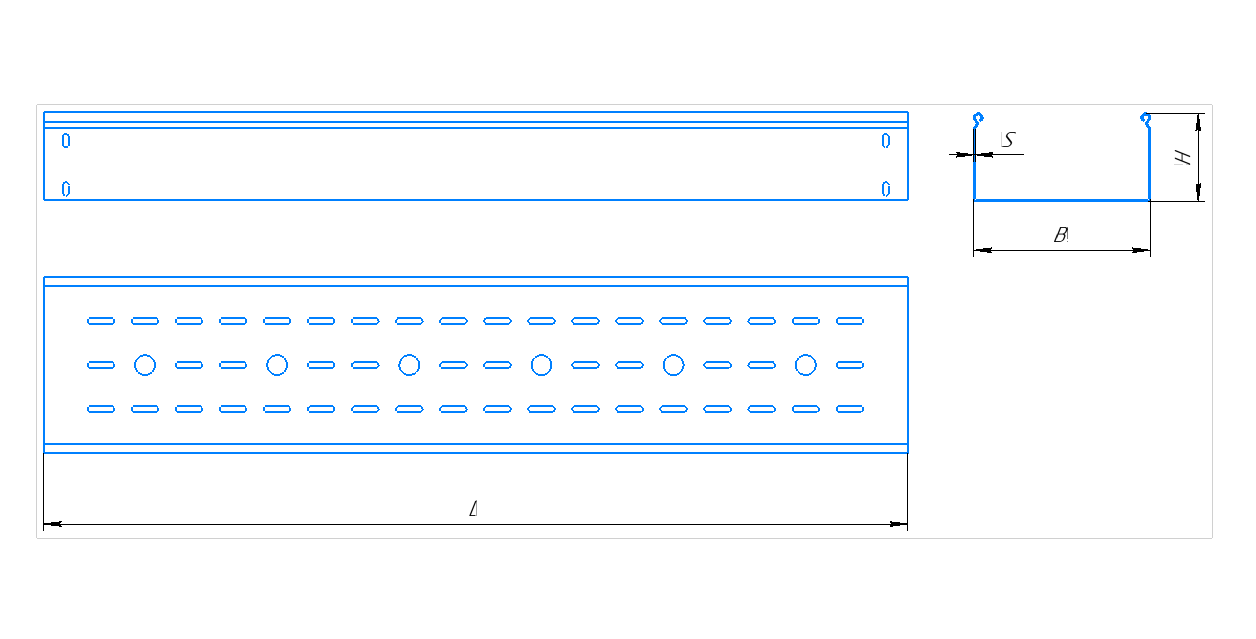

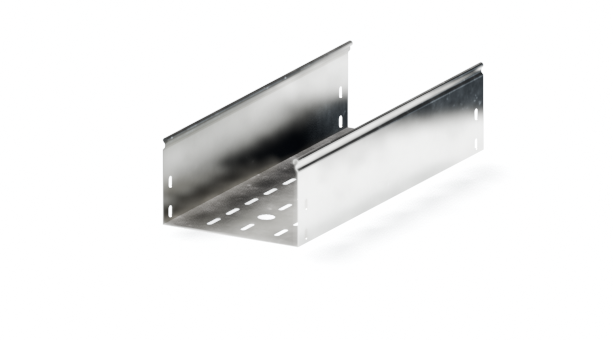

Лоток прямой перфорированный LM

Лотки монтажные перфорированные

чертёж

Лоток прямой перфорированный применяется для прокладки прямых участков кабельных трасс для прокладки кабелей, проводов и т.д. Соединители СЛ входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно

Лоток прямой перфорированный LM с высотой борта 50 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LM 50x50-2	2000	0,8	50	50	2,21	LM2055008
LM 50x50-2,5	2500	0,8	50	50	2,74	LM2555008
LM 50x50-3	3000	0,8	50	50	3,27	LM3055008
LM 50x50-2	2000	1	50	50	2,76	LM2055010
LM 50x50-2,5	2500	1	50	50	3,42	LM2555010
LM 50x50-3	3000	1	50	50	4,09	LM3055010
LM 100x50-2	2000	0,8	100	50	2,83	LM20105008
LM 100x50-2,5	2500	0,8	100	50	3,52	LM25105008
LM 100x50-3	3000	0,8	100	50	4,22	LM30105008
LM 100x50-2	2000	1	100	50	3,54	LM20105010
LM 100x50-2,5	2500	1	100	50	4,41	LM25105010
LM 100x50-3	3000	1	100	50	5,27	LM30105010
LM 100x50-2	2000	1,2	100	50	4,25	LM20105012
LM 100x50-2,5	2500	1,2	100	50	5,29	LM25105012
LM 100x50-3	3000	1,2	100	50	6,32	LM30105012
LM 150x50-2	2000	1	150	50	4,33	LM20155010
LM 150x50-2,5	2500	1	150	50	5,39	LM25155010
LM 150x50-3	3000	1	150	50	6,45	LM30155010
LM 200x50-2	2000	1	200	50	5,11	LM20205010
LM 200x50-2,5	2500	1	200	50	6,37	LM25205010
LM 200x50-3	3000	1	200	50	7,62	LM30205010
LM 200x50-2	2000	1,2	200	50	6,13	LM20205012
LM 200x50-2,5	2500	1,2	200	50	7,64	LM25205012
LM 200x50-3	3000	1,2	200	50	9,15	LM30205012
LM 200x50-2	2000	1,5	200	50	7,67	LM20205015
LM 200x50-2,5	2500	1,5	200	50	9,55	LM25205015
LM 200x50-3	3000	1,5	200	50	11,44	LM30205015
LM 250x50-2	2000	1,2	250	50	7,08	LM20255012
LM 250x50-2,5	2500	1,2	250	50	8,82	LM25255012
LM 250x50-3	3000	1,2	250	50	10,56	LM30255012
LM 250x50-2	2000	1,5	250	50	8,85	LM20255015
LM 250x50-2,5	2500	1,5	250	50	11,02	LM25255015
LM 250x50-3	3000	1,5	250	50	13,20	LM30255015
LM 300x50-2	2000	1,2	300	50	8,02	LM20305012
LM 300x50-2,5	2500	1,2	300	50	10,00	LM25305012
LM 300x50-3	3000	1,2	300	50	11,97	LM30305012
LM 300x50-2	2000	1,5	300	50	10,02	LM20305015
LM 300x50-2,5	2500	1,5	300	50	12,50	LM25305015
LM 300x50-3	3000	1,5	300	50	14,97	LM30305015
LM 400x50-2	2000	1,2	400	50	9,90	LM20405012
LM 400x50-2,5	2500	1,2	400	50	12,35	LM25405012
LM 400x50-3	3000	1,2	400	50	14,80	LM30405012
LM 400x50-2	2000	1,5	400	50	12,38	LM20405015
LM 400x50-2,5	2500	1,5	400	50	15,44	LM25405015
LM 400x50-3	3000	1,5	400	50	18,50	LM30405015
LM 500x50-2	2000	1,2	500	50	11,79	LM20505012
LM 500x50-2,5	2500	1,2	500	50	14,71	LM25505012
LM 500x50-3	3000	1,2	500	50	17,63	LM30505012
LM 500x50-2	2000	1,5	500	50	14,73	LM20505015
LM 500x50-2,5	2500	1,5	500	50	18,38	LM25505015
LM 500x50-3	3000	1,5	500	50	22,03	LM30505015
LM 600x50-2	2000	1,2	600	50	13,67	LM20605012
LM 600x50-2,5	2500	1,2	600	50	17,06	LM25605012
LM 600x50-3	3000	1,2	600	50	20,45	LM30605012
LM 600x50-2	2000	1,5	600	50	17,09	LM20605015
LM 600x50-2,5	2500	1,5	600	50	21,33	LM25605015

Лоток прямой перфорированный LM с высотой борта 60 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LM 100x60-2	2000	0,8	100	60	3,09	LM20106008
LM 100x60-2,5	2500	0,8	100	60	3,85	LM25106008
LM 100x60-3	3000	0,8	100	60	4,60	LM30106008
LM 100x60-2	2000	1	100	60	3,87	LM20106010
LM 100x60-2,5	2500	1	100	60	4,81	LM25106010
LM 100x60-3	3000	1	100	60	5,75	LM30106010
LM 100x60-2	2000	1,2	100	60	4,64	LM20106012
LM 100x60-2,5	2500	1,2	100	60	5,77	LM25106012
LM 100x60-3	3000	1,2	100	60	6,90	LM30106012
LM 150x60-2	2000	1	150	60	4,65	LM20156010
LM 150x60-2,5	2500	1	150	60	5,79	LM25156010
LM 150x60-3	3000	1	150	60	6,93	LM30156010
LM 200x60-2	2000	1	200	60	5,44	LM20206010
LM 200x60-2,5	2500	1	200	60	6,77	LM25206010
LM 200x60-3	3000	1	200	60	8,11	LM30206010
LM 200x60-2	2000	1,2	200	60	6,53	LM20206012
LM 200x60-2,5	2500	1,2	200	60	8,13	LM25206012
LM 200x60-3	3000	1,2	200	60	9,73	LM30206012
LM 200x60-2	2000	1,5	200	60	8,16	LM20206015
LM 200x60-2,5	2500	1,5	200	60	10,16	LM25206015
LM 200x60-3	3000	1,5	200	60	12,16	LM30206015
LM 250x60-2	2000	1,2	250	60	7,47	LM20256012
LM 250x60-2,5	2500	1,2	250	60	9,31	LM25256012
LM 250x60-3	3000	1,2	250	60	11,14	LM30256012
LM 250x60-2	2000	1,5	250	60	9,34	LM20256015
LM 250x60-2,5	2500	1,5	250	60	11,63	LM25256015
LM 250x60-3	3000	1,5	250	60	13,93	LM30256015
LM 300x60-2	2000	1,2	300	60	9,01	LM20306012
LM 300x60-2,5	2500	1,2	300	60	11,23	LM25306012
LM 300x60-3	3000	1,2	300	60	13,45	LM30306012
LM 300x60-2	2000	1,5	300	60	11,26	LM20306015
LM 300x60-2,5	2500	1,5	300	60	14,04	LM25306015
LM 300x60-3	3000	1,5	300	60	16,81	LM30306015
LM 400x60-2	2000	1,2	400	60	10,29	LM20406012
LM 400x60-2,5	2500	1,2	400	60	12,84	LM25406012
LM 400x60-3	3000	1,2	400	60	15,38	LM30406012
LM 400x60-2	2000	1,5	400	60	12,87	LM20406015
LM 400x60-2,5	2500	1,5	400	60	16,05	LM25406015
LM 400x60-3	3000	1,5	400	60	19,23	LM30406015
LM 500x60-2	2000	1,2	500	60	12,18	LM20506012
LM 500x60-2,5	2500	1,2	500	60	15,19	LM25506012
LM 500x60-3	3000	1,2	500	60	18,21	LM30506012
LM 500x60-2	2000	1,5	500	60	15,22	LM20506015
LM 500x60-2,5	2500	1,5	500	60	18,99	LM25506015
LM 500x60-3	3000	1,5	500	60	22,76	LM30506015
LM 600x60-2	2000	1,2	600	60	14,06	LM20606012
LM 600x60-2,5	2500	1,2	600	60	17,55	LM25606012
LM 600x60-3	3000	1,2	600	60	21,03	LM30606012
LM 600x60-2	2000	1,5	600	60	17,58	LM20606015
LM 600x60-2,5	2500	1,5	600	60	21,93	LM25606015
LM 600x60-3	3000	1,5	600	60	26,29	LM30606015

Лоток прямой перфорированный LM с высотой борта 85 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LM 100x85-2	2000	1	100	85	4,68	LM20108510
LM 100x85-2,5	2500	1	100	85	5,82	LM25108510
LM 100x85-3	3000	1	100	85	6,96	LM30108510
LM 100x85-2	2000	1,2	100	85	5,62	LM20108512
LM 100x85-2,5	2500	1,2	100	85	6,99	LM25108512
LM 100x85-3	3000	1,2	100	85	8,35	LM30108512
LM 150x85-2	2000	1	150	85	5,47	LM20158510
LM 150x85-2,5	2500	1	150	85	6,80	LM25158510
LM 150x85-3	3000	1	150	85	8,14	LM30158510
LM 150x85-2	2000	1,2	150	85	6,56	LM20158512
LM 150x85-2,5	2500	1,2	150	85	8,17	LM25158512
LM 150x85-3	3000	1,2	150	85	9,77	LM30158512
LM 200x85-2	2000	1	200	85	6,25	LM20208510
LM 200x85-2,5	2500	1	200	85	7,79	LM25208510
LM 200x85-3	3000	1	200	85	9,32	LM30208510
LM 200x85-2	2000	1,2	200	85	7,51	LM20208512
LM 200x85-2,5	2500	1,2	200	85	9,34	LM25208512
LM 200x85-3	3000	1,2	200	85	11,18	LM30208512
LM 200x85-2	2000	1,5	200	85	9,38	LM20208515
LM 200x85-2,5	2500	1,5	200	85	11,68	LM25208515
LM 200x85-3	3000	1,5	200	85	13,97	LM30208512
LM 250x85-2	2000	1,2	250	85	8,45	LM20258512
LM 250x85-2,5	2500	1,2	250	85	10,52	LM25258512
LM 250x85-3	3000	1,2	250	85	12,59	LM30258512
LM 250x85-2	2000	1,5	250	85	10,56	LM20258512
LM 250x85-2,5	2500	1,5	250	85	13,15	LM25258515
LM 250x85-3	3000	1,5	250	85	15,74	LM30258515
LM 300x85-2	2000	1,2	300	85	9,39	LM20308512
LM 300x85-2,5	2500	1,2	300	85	11,70	LM25308512
LM 300x85-3	3000	1,2	300	85	14,01	LM30308512
LM 300x85-2	2000	1,5	300	85	11,74	LM20308515
LM 300x85-2,5	2500	1,5	300	85	14,62	LM25308515
LM 300x85-3	3000	1,5	300	85	17,51	LM30308515
LM 400x85-2	2000	1,2	400	85	11,27	LM20408512
LM 400x85-2,5	2500	1,2	400	85	14,05	LM25408512
LM 400x85-3	3000	1,2	400	85	16,83	LM30408512
LM 400x85-2	2000	1,5	400	85	14,09	LM20408515
LM 400x85-2,5	2500	1,5	400	85	17,57	LM25408515
LM 400x85-3	3000	1,5	400	85	21,04	LM30408515
LM 500x85-2	2000	1,5	500	85	16,45	LM20508515
LM 500x85-2,5	2500	1,5	500	85	20,51	LM25508515
LM 500x85-3	3000	1,5	500	85	24,57	LM30508515
LM 600x85-2	2000	1,5	600	85	18,80	LM20608515
LM 600x85-2,5	2500	1,5	600	85	23,45	LM25608515
LM 600x85-3	3000	1,5	600	85	28,10	LM30608515

Лоток прямой перфорированный LM с высотой борта 100 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LM 100x100-2	2000	1	100	100	5,17	LM201010010
LM 100x100-2,5	2500	1	100	100	6,43	LM251010010
LM 100x100-3	3000	1	100	100	7,69	LM301010010
LM 100x100-2	2000	1,2	100	100	6,21	LM201010012
LM 100x100-2,5	2500	1,2	100	100	7,72	LM251010012
LM 100x100-3	3000	1,2	100	100	9,22	LM301210012
LM 100x100-2	2000	1,5	100	100	7,76	LM201010015
LM 100x100-2,5	2500	1,5	100	100	9,65	LM251010015
LM 100x100-3	3000	1,5	100	100	11,53	LM301010015
LM 150x100-2	2000	1	150	100	5,96	LM201510010
LM 150x100-2,5	2500	1	150	100	7,41	LM251510010
LM 150x100-3	3000	1	150	100	8,86	LM301510010
LM 150x100-2	2000	1,2	150	100	7,15	LM201510012
LM 150x100-2,5	2500	1,2	150	100	8,89	LM251510012
LM 150x100-3	3000	1,2	150	100	10,64	LM301510012
LM 150x100-2	2000	1,5	150	100	8,94	LM201510015
LM 150x100-2,5	2500	1,5	150	100	11,12	LM251510015
LM 150x100-3	3000	1,5	150	100	13,30	LM301510015
LM 200x100-2	2000	1,2	200	100	8,09	LM202010012
LM 200x100-2,5	2500	1,2	200	100	10,07	LM252010012
LM 200x100-3	3000	1,2	200	100	12,05	LM302010012
LM 200x100-2	2000	1,5	200	100	10,12	LM202010015
LM 200x100-2,5	2500	1,5	200	100	12,59	LM252010015
LM 200x100-3	3000	1,5	200	100	15,06	LM302010015
LM 250x100-2	2000	1,2	250	100	9,04	LM202510012
LM 250x100-2,5	2500	1,2	250	100	11,25	LM252510012
LM 250x100-3	3000	1,2	250	100	13,46	LM302510012
LM 250x100-2	2000	1,5	250	100	11,29	LM202510015
LM 250x100-2,5	2500	1,5	250	100	14,06	LM252510015
LM 250x100-3	3000	1,5	250	100	16,83	LM302510015
LM 300x100-2	2000	0,8	300	100	6,65	LM203010008
LM 300x100-2,5	2500	0,8	300	100	8,28	LM253010008
LM 300x100-3	3000	0,8	300	100	9,92	LM303010008
LM 300x100-2	2000	0,8	300	100	6,65	LM203010008
LM 300x100-2,5	2500	0,8	300	100	8,28	LM253010008
LM 300x100-3	3000	0,8	300	100	9,92	LM303010008
LM 300x100-2	2000	1	300	100	8,31	LM203010010
LM 300x100-2,5	2500	1	300	100	10,36	LM253010010
LM 300x100-3	3000	1	300	100	12,40	LM303010010
LM 300x100-2	2000	1	300	100	8,31	LM203010010
LM 300x100-2,5	2500	1	300	100	10,36	LM253010010
LM 300x100-3	3000	1	300	100	12,40	LM303010010
LM 400x100-2	2000	1,2	400	100	11,86	LM204010012
LM 400x100-2,5	2500	1,2	400	100	14,78	LM254010012
LM 400x100-3	3000	1,2	400	100	17,70	LM304010012
LM 400x100-2	2000	1,5	400	100	14,83	LM204010015
LM 400x100-2,5	2500	1,5	400	100	18,48	LM254010015
LM 400x100-3	3000	1,5	400	100	22,13	LM304010015
LM 500x100-2	2000	1,5	500	100	17,18	LM205011015
LM 500x100-2,5	2500	1,5	500	100	21,42	LM255010015
LM 500x100-3	3000	1,5	500	100	25,66	LM305010015
LM 600x100-2	2000	1,5	600	100	19,54	LM206010015
LM 600x100-2,5	2500	1,5	600	100	24,36	LM256010015
LM 600x100-3	3000	1,5	600	100	29,19	LM306010015

Лоток прямой перфорированный LM с высотой борта 110 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LM 100x110-2	2000	1	100	110	5,50	LM201011010
LM 100x110-2,5	2500	1	100	110	6,84	LM251011010
LM 100x110-3	3000	1	100	110	8,17	LM301011010
LM 100x110-2	2000	1,2	100	110	6,60	LM201011012
LM 100x110-2,5	2500	1,2	100	110	8,20	LM251011012
LM 100x110-3	3000	1,2	100	110	9,80	LM301011012
LM 100x110-2	2000	1,5	100	110	8,25	LM201011015
LM 100x110-2,5	2500	1,5	100	110	10,25	LM251011015
LM 100x110-3	3000	1,5	100	110	12,26	LM301011015
LM 150x110-2	2000	1	150	110	6,29	LM201511010
LM 150x110-2,5	2500	1	150	110	7,82	LM251511010
LM 150x110-3	3000	1	150	110	9,35	LM301511010
LM 150x110-2	2000	1,2	150	110	7,54	LM201511012
LM 150x110-2,5	2500	1,2	150	110	9,38	LM251511012
LM 150x110-3	3000	1,2	150	110	11,22	LM301511012
LM 150x110-2	2000	1,5	150	110	9,43	LM201511015
LM 150x110-2,5	2500	1,5	150	110	11,73	LM251511015
LM 150x110-3	3000	1,5	150	110	14,02	LM301511015
LM 200x110-2	2000	1,2	200	110	8,49	LM202011012
LM 200x110-2,5	2500	1,2	200	110	10,56	LM252011012
LM 200x110-3	3000	1,2	200	110	12,63	LM302011012
LM 200x110-2	2000	1,5	200	110	10,61	LM202011015
LM 200x110-2,5	2500	1,5	200	110	13,20	LM252011015
LM 200x110-3	3000	1,5	200	110	15,79	LM301011015
LM 250x110-2	2000	1,2	250	110	9,43	LM202511012
LM 250x110-2,5	2500	1,2	250	110	11,74	LM252511012
LM 250x110-3	3000	1,2	250	110	14,04	LM302511012
LM 250x110-2	2000	1,5	250	110	11,78	LM202511015
LM 250x110-2,5	2500	1,5	250	110	14,67	LM252511015
LM 250x110-3	3000	1,5	250	110	17,55	LM302511015
LM 300x110-2	2000	1	300	110	8,64	LM203011010
LM 300x110-2,5	2500	1	300	110	10,76	LM253011010
LM 300x110-3	3000	1	300	110	12,88	LM303011010
LM 300x110-2	2000	1,2	300	110	10,37	LM203011012
LM 300x110-2,5	2500	1,2	300	110	12,91	LM253011012
LM 300x110-3	3000	1,2	300	110	15,46	LM303011012
LM 300x110-2	2000	1,5	300	110	12,96	LM203011015
LM 300x110-2,5	2500	1,5	300	110	16,14	LM253011015
LM 300x110-3	3000	1,5	300	110	19,32	LM303011015
LM 400x110-2	2000	1,2	400	110	12,25	LM204011012
LM 400x110-2,5	2500	1,2	400	110	15,27	LM254011012
LM 400x110-3	3000	1,2	400	110	18,28	LM304011012
LM 400x110-2	2000	1,5	400	110	15,32	LM204011015
LM 400x110-2,5	2500	1,5	400	110	19,08	LM254011015
LM 400x110-3	3000	1,5	400	110	22,85	LM304011015
LM 500x110-2	2000	1,5	500	110	17,67	LM205011015
LM 500x110-2,5	2500	1,5	500	110	22,03	LM255011015
LM 500x110-3	3000	1,5	500	110	26,39	LM305011015
LM 600x110-2	2000	1,5	600	110	20,03	LM206011015
LM 600x110-2,5	2500	1,5	600	110	24,97	LM256011015
LM 600x110-3	3000	1,5	600	110	29,92	LM306011015

Лоток прямой перфорированный LM с высотой борта 150 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LM 150x150-2	2000	1,2	150	150	9,11	LM201515012
LM 150x150-2,5	2500	1,2	150	150	11,32	LM251515012
LM 150x150-3	3000	1,2	150	150	13,54	LM301515012
LM 150x150-2	2000	1,5	150	150	11,39	LM201515015
LM 150x150-2,5	2500	1,5	150	150	14,16	LM251515015
LM 150x150-3	3000	1,5	150	150	16,92	LM301515015
LM 200x150-2	2000	1,2	200	150	10,05	LM202015012
LM 200x150-2,5	2500	1,2	200	150	12,50	LM252015012
LM 200x150-3	3000	1,2	200	150	14,95	LM302015012
LM 200x150-2	2000	1,5	200	150	12,57	LM202015015
LM 200x150-2,5	2500	1,5	200	150	15,63	LM252015015
LM 200x150-3	3000	1,5	200	150	18,69	LM302015015
LM 250x150-2	2000	1,2	250	150	11,00	LM202515012
LM 250x150-2,5	2500	1,2	250	150	13,68	LM252515012
LM 250x150-3	3000	1,2	250	150	16,36	LM302515012
LM 250x150-2	2000	1,5	250	150	13,74	LM202515015
LM 250x150-2,5	2500	1,5	250	150	17,10	LM252515015
LM 250x150-3	3000	1,5	250	150	20,46	LM302515015
LM 300x150-2	2000	1,2	300	150	11,94	LM203015012
LM 300x150-2,5	2500	1,2	300	150	14,86	LM253015012
LM 300x150-3	3000	1,2	300	150	17,78	LM303015012
LM 300x150-2	2000	1,5	300	150	14,92	LM203015015
LM 300x150-2,5	2500	1,5	300	150	18,57	LM253015015
LM 300x150-3	3000	1,5	300	150	22,22	LM303015015
LM 400x150-2	2000	1,2	400	150	13,82	LM204015012
LM 400x150-2,5	2500	1,2	400	150	17,21	LM254015012
LM 400x150-3	3000	1,2	400	150	20,60	LM304015012
LM 400x150-2	2000	1,5	400	150	17,28	LM204015015
LM 400x150-2,5	2500	1,5	400	150	21,52	LM254015015
LM 400x150-3	3000	1,5	400	150	25,75	LM304015015
LM 500x150-2	2000	1,2	500	150	15,71	LM205015012
LM 500x150-2,5	2500	1,2	500	150	19,57	LM255015012
LM 500x150-3	3000	1,2	500	150	23,43	LM305015012
LM 500x150-2	2000	1,5	500	150	19,63	LM205015015
LM 500x150-2,5	2500	1,5	500	150	24,46	LM255015015
LM 500x150-3	3000	1,5	500	150	29,29	LM305015015
LM 600x150-2	2000	1,2	600	150	17,59	LM206015012
LM 600x150-2,5	2500	1,2	600	150	21,92	LM256015012
LM 600x150-3	3000	1,2	600	150	26,26	LM306015012
LM 600x150-2	2000	1,5	600	150	21,99	LM206015015
LM 600x150-2,5	2500	1,5	600	150	27,40	LM256015015
LM 600x150-3	3000	1,5	600	150	32,82	LM306015015
LM 400x150-2	2000	1,5	400	150	17,28	LM204015015
LM 400x150-2,5	2500	1,5	400	150	21,52	LM254015015
LM 400x150-3	3000	1,5	400	150	25,75	LM304015015
LM 500x150-2	2000	1,2	500	150	15,71	LM205015012
LM 500x150-2,5	2500	1,2	500	150	19,57	LM255015012
LM 500x150-3	3000	1,2	500	150	23,43	LM305015012
LM 500x150-2	2000	1,5	500	150	19,63	LM205015015
LM 500x150-2,5	2500	1,5	500	150	24,46	LM255015015
LM 500x150-3	3000	1,5	500	150	29,29	LM305015015
LM 600x150-2	2000	1,2	600	150	17,59	LM206015012
LM 600x150-2,5	2500	1,2	600	150	21,92	LM256015012
LM 600x150-3	3000	1,2	600	150	26,26	LM306015012
LM 600x150-2	2000	1,5	600	150	21,99	LM206015015
LM 600x150-2,5	2500	1,5	600	150	27,40	LM256015015
LM 600x150-3	3000	1,5	600	150	32,82	LM306015015

Лоток прямой перфорированный LM с высотой борта 200 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LM 200x200-2	2000	1,5	200	200	15,02	LM202020015
LM 200x200-2,5	2500	1,5	200	200	18,67	LM252020015
LM 200x200-3	3000	1,5	200	200	22,32	LM302020015
LM 250x200-2	2000	1,5	250	200	16,19	LM202520015
LM 250x200-2,5	2500	1,5	250	200	20,14	LM252520015
LM 250x200-3	3000	1,5	250	200	24,08	LM302520015
LM 300x200-2	2000	1,5	300	200	17,37	LM203020015
LM 300x200-2,5	2500	1,5	300	200	21,61	LM253020015
LM 300x200-3	3000	1,5	300	200	25,85	LM303020015
LM 400x200-2	2000	1,5	400	200	19,73	LM204020015
LM 400x200-2,5	2500	1,5	400	200	24,55	LM254020015
LM 400x200-3	3000	1,5	400	200	29,38	LM304020015
LM 500x200-2	2000	1,5	500	200	22,08	LM205020015
LM 500x200-2,5	2500	1,5	500	200	27,50	LM255020015
LM 500x200-3	3000	1,5	500	200	32,91	LM305020015
LM 600x200-2	2000	1,5	600	200	24,44	LM206020015
LM 600x200-2,5	2500	1,5	600	200	30,44	LM256020015
LM 600x200-3	3000	1,5	600	200	36,45	LM306020015

Крышка лотка прямого

Крышки лотков монтажных

чертёж

Крышка лотка KL применяется на прямых участках кабельной трассы к лоткам листовым типа LM и LMG для защиты кабелей от воздействия факторов внешней среды. Соединение лотка с крышкой производится при помощи прижима крышки лотка универсального FU-KL на имеющиеся метизы с установкой дополнительной гайки.

```html

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
КL50-2	2000	0,8	50	25	1,31	KL20502508
КL50-2,5	2500	0,8	50	25	1,63	KL25502508
КL50-3	3000	0,8	50	25	1,96	KL30502508
КL100-2	2000	0,8	100	25	1,96	KL201002508
КL100-2,5	2500	0,8	100	25	2,45	KL251002508
КL100-3	3000	0,8	100	25	2,94	KL301002508
КL100-2	2000	1	100	25	2,45	KL201002510
КL100-2,5	2500	1	100	25	3,06	KL251002510
КL100-3	3000	1	100	25	3,67	KL301002510
КL150-2	2000	0,8	150	25	2,61	KL201502508
КL150-2,5	2500	0,8	150	25	3,27	KL251502508
КL150-3	3000	0,8	150	25	3,92	KL301502508
КL150-2	2000	1	150	25	3,27	KL201502510
КL150-2,5	2500	1	150	25	4,08	KL2511502510
КL150-3	3000	1	150	25	4,90	KL301502510
КL200-2	2000	0,8	200	25	3,27	KL202002508
КL200-2,5	2500	0,8	200	25	4,08	KL252002508
КL200-3	3000	0,8	200	25	4,90	KL302002508
КL200-2	2000	1	200	25	4,08	KL202002510
КL200-2,5	2500	1	200	25	5,10	KL252002510
КL200-3	3000	1	200	25	6,12	KL302002510
КL200-2	2000	1,2	200	25	4,90	KL202002512
КL200-2,5	2500	1,2	200	25	6,12	KL252002512
КL200-3	3000	1,2	200	25	7,35	KL302002512
КL200-2	2000	1,5	200	25	6,12	KL202002515
КL200-2,5	2500	1,5	200	25	7,65	KL252002515
КL200-3	3000	1,5	200	25	9,18	KL302002515
КL250-2	2000	0,8	250	25	3,92	KL202502508
КL250-2,5	2500	0,8	250	25	4,90	KL252502508
КL250-3	3000	0,8	250	25	5,88	KL302502508
КL250-2	2000	1	250	25	4,90	KL202502510

```

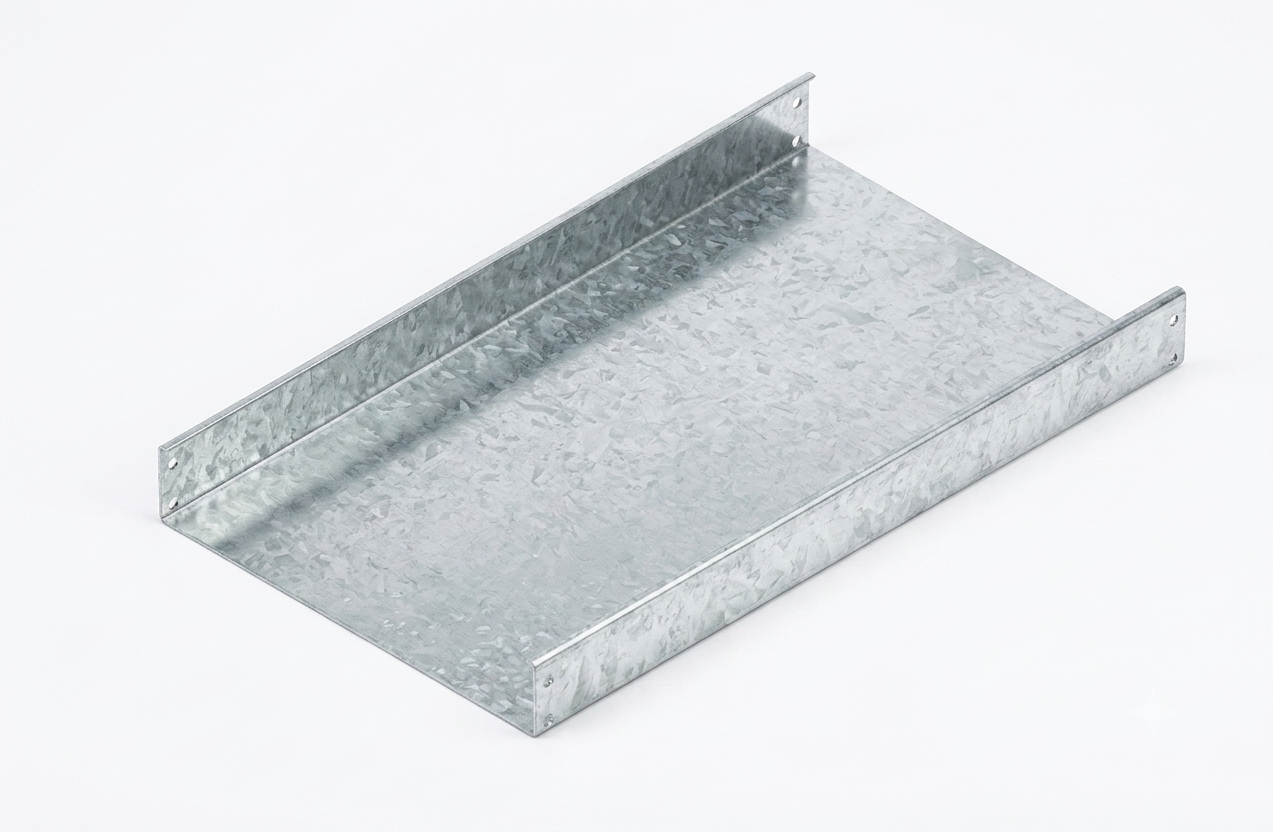

Лоток прямой неперфорированный LMG

Лотки монтажные неперфорированные

чертёж

Лоток прямой неперфорированный применяется для прокладки прямых участков кабельных трасс для прокладки кабелей, проводов и т.д. Соединители СЛ входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.

Лоток прямой неперфорированный LMG с высотой борта 50 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LMG 50x50-2	2000	0,8	50	50	2,21	LMG2055008
LMG 50x50-2,5	2500	0,8	50	50	2,74	LMG2555008
LMG 50x50-3	3000	0,8	50	50	3,27	LMG3055008
LMG 50x50-2	2000	1	50	50	2,76	LMG2055010
LMG 50x50-2,5	2500	1	50	50	3,42	LMG2555010
LMG 50x50-3	3000	1	50	50	4,09	LMG3055010
LMG 100x50-2	2000	0,8	100	50	2,83	LMG20105008
LMG 100x50-2,5	2500	0,8	100	50	3,52	LMG25105008
LMG 100x50-3	3000	0,8	100	50	4,22	LMG30105008
LMG 100x50-2	2000	1	100	50	3,54	LMG20105010
LMG 100x50-2,5	2500	1	100	50	4,41	LMG25105010
LMG 100x50-3	3000	1	100	50	5,27	LMG30105010
LMG 100x50-2	2000	1,2	100	50	4,25	LMG20105012
LMG 100x50-2,5	2500	1,2	100	50	5,29	LMG25105012
LMG 100x50-3	3000	1,2	100	50	6,32	LMG30105012
LMG 150x50-2	2000	1	150	50	4,33	LMG20155010
LMG 150x50-2,5	2500	1	150	50	5,39	LMG25155010
LMG 150x50-3	3000	1	150	50	6,45	LMG30155010
LMG 200x50-2	2000	1	200	50	5,11	LMG20205010
LMG 200x50-2,5	2500	1	200	50	6,37	LMG25205010
LMG 200x50-3	3000	1	200	50	7,62	LMG30205010
LMG 200x50-2	2000	1,2	200	50	6,13	LMG20205012
LMG 200x50-2,5	2500	1,2	200	50	7,64	LMG25205012
LMG 200x50-3	3000	1,2	200	50	9,15	LMG30205012
LMG 200x50-2	2000	1,5	200	50	7,67	LMG20205015
LMG 200x50-2,5	2500	1,5	200	50	9,55	LMG25205015
LMG 200x50-3	3000	1,5	200	50	11,44	LMG30205015
LMG 250x50-2	2000	1,2	250	50	7,08	LMG20255012
LMG 250x50-2,5	2500	1,2	250	50	8,82	LMG25255012
LMG 250x50-3	3000	1,2	250	50	10,56	LMG30255012
LMG 250x50-2	2000	1,5	250	50	8,85	LMG20255015
LMG 250x50-2,5	2500	1,5	250	50	11,02	LMG25255015
LMG 250x50-3	3000	1,5	250	50	13,20	LMG30255015
LMG 300x50-2	2000	1,2	300	50	8,02	LMG20305012
LMG 300x50-2,5	2500	1,2	300	50	10,00	LMG25305012
LMG 300x50-3	3000	1,2	300	50	11,97	LMG30305012
LMG 300x50-2	2000	1,5	300	50	10,02	LMG20305015
LMG 300x50-2,5	2500	1,5	300	50	12,50	LMG25305015
LMG 300x50-3	3000	1,5	300	50	14,97	LMG30305015
LMG 400x50-2	2000	1,2	400	50	9,90	LMG20405012
LMG 400x50-2,5	2500	1,2	400	50	12,35	LMG25405012
LMG 400x50-3	3000	1,2	400	50	14,80	LMG30405012
LMG 400x50-2	2000	1,5	400	50	12,38	LMG20405015
LMG 400x50-2,5	2500	1,5	400	50	15,44	LMG25405015
LMG 400x50-3	3000	1,5	400	50	18,50	LMG30405015
LMG 500x50-2	2000	1,2	500	50	11,79	LMG20505012
LMG 500x50-2,5	2500	1,2	500	50	14,71	LMG25505012
LMG 500x50-3	3000	1,2	500	50	17,63	LMG30505012
LMG 500x50-2	2000	1,5	500	50	14,73	LMG20505015
LMG 500x50-2,5	2500	1,5	500	50	18,38	LMG25505015
LMG 500x50-3	3000	1,5	500	50	22,03	LMG30505015
LMG 600x50-2	2000	1,2	600	50	13,67	LMG20605012
LMG 600x50-2,5	2500	1,2	600	50	17,06	LMG25605012
LMG 600x50-3	3000	1,2	600	50	20,45	LMG30605012
LMG 600x50-2	2000	1,5	600	50	17,09	LMG20605015
LMG 600x50-2,5	2500	1,5	600	50	21,33	LMG25605015

Лоток прямой неперфорированный LMG с высотой борта 60 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LMG 100x60-2	2000	0,8	100	60	3,09	LMG20106008
LMG 100x60-2,5	2500	0,8	100	60	3,85	LMG25106008
LMG 100x60-3	3000	0,8	100	60	4,60	LMG30106008
LMG 100x60-2	2000	1	100	60	3,87	LMG20106010
LMG 100x60-2,5	2500	1	100	60	4,81	LMG25106010
LMG 100x60-3	3000	1	100	60	5,75	LMG30106010
LMG 100x60-2	2000	1,2	100	60	4,64	LMG20106012
LMG 100x60-2,5	2500	1,2	100	60	5,77	LMG25106012
LMG 100x60-3	3000	1,2	100	60	6,90	LMG30106012
LMG 150x60-2	2000	1	150	60	4,65	LMG20156010
LMG 150x60-2,5	2500	1	150	60	5,79	LMG25156010
LMG 150x60-3	3000	1	150	60	6,93	LMG30156010
LMG 200x60-2	2000	1	200	60	5,44	LMG20206010
LMG 200x60-2,5	2500	1	200	60	6,77	LMG25206010
LMG 200x60-3	3000	1	200	60	8,11	LMG30206010
LMG 200x60-2	2000	1,2	200	60	6,53	LMG20206012
LMG 200x60-2,5	2500	1,2	200	60	8,13	LMG25206012
LMG 200x60-3	3000	1,2	200	60	9,73	LMG30206012
LMG 200x60-2	2000	1,5	200	60	8,16	LMG20206015
LMG 200x60-2,5	2500	1,5	200	60	10,16	LMG25206015
LMG 200x60-3	3000	1,5	200	60	12,16	LMG30206015
LMG 250x60-2	2000	1,2	250	60	7,47	LMG20256012
LMG 250x60-2,5	2500	1,2	250	60	9,31	LMG25256012
LMG 250x60-3	3000	1,2	250	60	11,14	LMG30256012
LMG 250x60-2	2000	1,5	250	60	9,34	LMG20256015
LMG 250x60-2,5	2500	1,5	250	60	11,63	LMG25256015
LMG 250x60-3	3000	1,5	250	60	13,93	LMG30256015
LMG 300x60-2	2000	1,2	300	60	9,01	LMG20306012
LMG 300x60-2,5	2500	1,2	300	60	11,23	LMG25306012
LMG 300x60-3	3000	1,2	300	60	13,45	LMG30306012
LMG 300x60-2	2000	1,5	300	60	11,26	LMG20306015
LMG 300x60-2,5	2500	1,5	300	60	14,04	LMG25306015
LMG 300x60-3	3000	1,5	300	60	16,81	LMG30306015
LMG 400x60-2	2000	1,2	400	60	10,29	LMG20406012
LMG 400x60-2,5	2500	1,2	400	60	12,84	LMG25406012
LMG 400x60-3	3000	1,2	400	60	15,38	LMG30406012
LMG 400x60-2	2000	1,5	400	60	12,87	LMG20406015
LMG 400x60-2,5	2500	1,5	400	60	16,05	LMG25406015
LMG 400x60-3	3000	1,5	400	60	19,23	LMG30406015
LMG 500x60-2	2000	1,2	500	60	12,18	LMG20506012
LMG 500x60-2,5	2500	1,2	500	60	15,19	LMG25506012
LMG 500x60-3	3000	1,2	500	60	18,21	LMG30506012
LMG 500x60-2	2000	1,5	500	60	15,22	LMG20506015
LMG 500x60-2,5	2500	1,5	500	60	18,99	LMG25506015
LMG 500x60-3	3000	1,5	500	60	22,76	LMG30506015
LMG 600x60-2	2000	1,2	600	60	14,06	LMG20606012
LMG 600x60-2,5	2500	1,2	600	60	17,55	LMG25606012
LMG 600x60-3	3000	1,2	600	60	21,03	LMG30606012
LMG 600x60-2	2000	1,5	600	60	17,58	LMG20606015
LMG 600x60-2,5	2500	1,5	600	60	21,93	LMG25606015
LMG 600x60-3	3000	1,5	600	60	26,29	LMG30606015

Лоток прямой неперфорированный LMG с высотой борта 85 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LMG 100x85-2	2000	1	100	85	4,68	LMG20108510
LMG 100x85-2,5	2500	1	100	85	5,82	LMG25108510
LMG 100x85-3	3000	1	100	85	6,96	LMG30108510
LMG 100x85-2	2000	1,2	100	85	5,62	LMG20108512
LMG 100x85-2,5	2500	1,2	100	85	6,99	LMG25108512
LMG 100x85-3	3000	1,2	100	85	8,35	LMG30108512
LMG 150x85-2	2000	1	150	85	5,47	LMG20158510
LMG 150x85-2,5	2500	1	150	85	6,80	LMG25158510
LMG 150x85-3	3000	1	150	85	8,14	LMG30158510
LMG 150x85-2	2000	1,2	150	85	6,56	LMG20158512
LMG 150x85-2,5	2500	1,2	150	85	8,17	LMG25158512
LMG 150x85-3	3000	1,2	150	85	9,77	LMG30158512
LMG 200x85-2	2000	1	200	85	6,25	LMG20208510
LMG 200x85-2,5	2500	1	200	85	7,79	LMG25208510
LMG 200x85-3	3000	1	200	85	9,32	LMG30208510
LMG 200x85-2	2000	1,2	200	85	7,51	LMG20208512
LMG 200x85-2,5	2500	1,2	200	85	9,34	LMG25208512
LMG 200x85-3	3000	1,2	200	85	11,18	LMG30208512
LMG 200x85-2	2000	1,5	200	85	9,38	LMG20208515
LMG 200x85-2,5	2500	1,5	200	85	11,68	LMG25208515
LMG 200x85-3	3000	1,5	200	85	13,97	LMG30208512
LMG 250x85-2	2000	1,2	250	85	8,45	LMG20258512
LMG 250x85-2,5	2500	1,2	250	85	10,52	LMG25258512
LMG 250x85-3	3000	1,2	250	85	12,59	LMG30258512
LMG 250x85-2	2000	1,5	250	85	10,56	LMG20258512
LMG 250x85-2,5	2500	1,5	250	85	13,15	LMG25258515
LMG 250x85-3	3000	1,5	250	85	15,74	LMG30258515
LMG 300x85-2	2000	1,2	300	85	9,39	LMG20308512
LMG 300x85-2,5	2500	1,2	300	85	11,70	LMG25308512
LMG 300x85-3	3000	1,2	300	85	14,01	LMG30308512
LMG 300x85-2	2000	1,5	300	85	11,74	LMG20308515
LMG 300x85-2,5	2500	1,5	300	85	14,62	LMG25308515
LMG 300x85-3	3000	1,5	300	85	17,51	LMG30308515
LMG 400x85-2	2000	1,2	400	85	11,27	LMG20408512
LMG 400x85-2,5	2500	1,2	400	85	14,05	LMG25408512
LMG 400x85-3	3000	1,2	400	85	16,83	LMG30408512
LMG 400x85-2	2000	1,5	400	85	14,09	LMG20408515
LMG 400x85-2,5	2500	1,5	400	85	17,57	LMG25408515
LMG 400x85-3	3000	1,5	400	85	21,04	LMG30408515
LMG 500x85-2	2000	1,5	500	85	16,45	LMG20508515
LMG 500x85-2,5	2500	1,5	500	85	20,51	LMG25508515
LMG 500x85-3	3000	1,5	500	85	24,57	LMG30508515
LMG 600x85-2	2000	1,5	600	85	18,80	LMG20608515
LMG 600x85-2,5	2500	1,5	600	85	23,45	LMG25608515
LMG 600x85-3	3000	1,5	600	85	28,10	LMG30608515

Лоток прямой неперфорированный LMG с высотой борта 100 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LMG 100x100-2	2000	1	100	100	5,17	LMG201010010
LMG 100x100-2,5	2500	1	100	100	6,43	LMG251010010
LMG 100x100-3	3000	1	100	100	7,69	LMG301010010
LMG 100x100-2	2000	1,2	100	100	6,21	LMG201010012
LMG 100x100-2,5	2500	1,2	100	100	7,72	LMG251010012
LMG 100x100-3	3000	1,2	100	100	9,22	LMG301210012
LMG 100x100-2	2000	1,5	100	100	7,76	LMG201010015
LMG 100x100-2,5	2500	1,5	100	100	9,65	LMG251010015
LMG 100x100-3	3000	1,5	100	100	11,53	LMG301010015
LMG 150x100-2	2000	1	150	100	5,96	LMG201510010
LMG 150x100-2,5	2500	1	150	100	7,41	LMG251510010
LMG 150x100-3	3000	1	150	100	8,86	LMG301510010
LMG 150x100-2	2000	1,2	150	100	7,15	LMG201510012
LMG 150x100-2,5	2500	1,2	150	100	8,89	LMG251510012
LMG 150x100-3	3000	1,2	150	100	10,64	LMG301510012
LMG 150x100-2	2000	1,5	150	100	8,94	LMG201510015
LMG 150x100-2,5	2500	1,5	150	100	11,12	LMG251510015
LMG 150x100-3	3000	1,5	150	100	13,30	LMG301510015
LMG 200x100-2	2000	1,2	200	100	8,09	LMG202010012
LMG 200x100-2,5	2500	1,2	200	100	10,07	LMG252010012
LMG 200x100-3	3000	1,2	200	100	12,05	LMG302010012
LMG 200x100-2	2000	1,5	200	100	10,12	LMG202010015
LMG 200x100-2,5	2500	1,5	200	100	12,59	LMG252010015
LMG 200x100-3	3000	1,5	200	100	15,06	LMG302010015
LMG 250x100-2	2000	1,2	250	100	9,04	LMG202510012
LMG 250x100-2,5	2500	1,2	250	100	11,25	LMG252510012
LMG 250x100-3	3000	1,2	250	100	13,46	LMG302510012
LMG 250x100-2	2000	1,5	250	100	11,29	LMG202510015
LMG 250x100-2,5	2500	1,5	250	100	14,06	LMG252510015
LMG 250x100-3	3000	1,5	250	100	16,83	LMG302510015
LMG 300x100-2	2000	0,8	300	100	6,65	LMG203010008
LMG 300x100-2,5	2500	0,8	300	100	8,28	LMG253010008
LMG 300x100-3	3000	0,8	300	100	9,92	LMG303010008
LMG 300x100-2	2000	0,8	300	100	6,65	LMG203010008
LMG 300x100-2,5	2500	0,8	300	100	8,28	LMG253010008
LMG 300x100-3	3000	0,8	300	100	9,92	LMG303010008
LMG 300x100-2	2000	1	300	100	8,31	LMG203010010
LMG 300x100-2,5	2500	1	300	100	10,36	LMG253010010
LMG 300x100-3	3000	1	300	100	12,40	LMG303010010
LMG 300x100-2	2000	1	300	100	8,31	LMG203010010
LMG 300x100-2,5	2500	1	300	100	10,36	LMG253010010
LMG 300x100-3	3000	1	300	100	12,40	LMG303010010
LMG 400x100-2	2000	1,2	400	100	11,86	LMG204010012
LMG 400x100-2,5	2500	1,2	400	100	14,78	LMG254010012
LMG 400x100-3	3000	1,2	400	100	17,70	LMG304010012
LMG 400x100-2	2000	1,5	400	100	14,83	LMG204010015
LMG 400x100-2,5	2500	1,5	400	100	18,48	LMG254010015
LMG 400x100-3	3000	1,5	400	100	22,13	LMG304010015
LMG 500x100-2	2000	1,5	500	100	17,18	LMG205011015
LMG 500x100-2,5	2500	1,5	500	100	21,42	LMG255010015
LMG 500x100-3	3000	1,5	500	100	25,66	LMG305010015
LMG 600x100-2	2000	1,5	600	100	19,54	LMG206010015
LMG 600x100-2,5	2500	1,5	600	100	24,36	LMG256010015
LMG 600x100-3	3000	1,5	600	100	29,19	LMG306010015

Лоток прямой неперфорированный LMG с высотой борта 110 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LMG 100x110-2	2000	1	100	110	5,50	LMG201011010
LMG 100x110-2,5	2500	1	100	110	6,84	LMG251011010
LMG 100x110-3	3000	1	100	110	8,17	LMG301011010
LMG 100x110-2	2000	1,2	100	110	6,60	LMG201011012
LMG 100x110-2,5	2500	1,2	100	110	8,20	LMG251011012
LMG 100x110-3	3000	1,2	100	110	9,80	LMG301011012
LMG 100x110-2	2000	1,5	100	110	8,25	LMG201011015
LMG 100x110-2,5	2500	1,5	100	110	10,25	LMG251011015
LMG 100x110-3	3000	1,5	100	110	12,26	LMG301011015
LMG 150x110-2	2000	1	150	110	6,29	LMG201511010
LMG 150x110-2,5	2500	1	150	110	7,82	LMG251511010
LMG 150x110-3	3000	1	150	110	9,35	LMG301511010
LMG 150x110-2	2000	1,2	150	110	7,54	LMG201511012
LMG 150x110-2,5	2500	1,2	150	110	9,38	LMG251511012
LMG 150x110-3	3000	1,2	150	110	11,22	LMG301511012
LMG 150x110-2	2000	1,5	150	110	9,43	LMG201511015
LMG 150x110-2,5	2500	1,5	150	110	11,73	LMG251511015
LMG 150x110-3	3000	1,5	150	110	14,02	LMG301511015
LMG 200x110-2	2000	1,2	200	110	8,49	LMG202011012
LMG 200x110-2,5	2500	1,2	200	110	10,56	LMG252011012
LMG 200x110-3	3000	1,2	200	110	12,63	LMG302011012
LMG 200x110-2	2000	1,5	200	110	10,61	LMG202011015
LMG 200x110-2,5	2500	1,5	200	110	13,20	LMG252011015
LMG 200x110-3	3000	1,5	200	110	15,79	LMG301011015
LMG 250x110-2	2000	1,2	250	110	9,43	LMG202511012
LMG 250x110-2,5	2500	1,2	250	110	11,74	LMG252511012
LMG 250x110-3	3000	1,2	250	110	14,04	LMG302511012
LMG 250x110-2	2000	1,5	250	110	11,78	LMG202511015
LMG 250x110-2,5	2500	1,5	250	110	14,67	LMG252511015
LMG 250x110-3	3000	1,5	250	110	17,55	LMG302511015
LMG 300x110-2	2000	1	300	110	8,64	LMG203011010
LMG 300x110-2,5	2500	1	300	110	10,76	LMG253011010
LMG 300x110-3	3000	1	300	110	12,88	LMG303011010
LMG 300x110-2	2000	1,2	300	110	10,37	LMG203011012
LMG 300x110-2,5	2500	1,2	300	110	12,91	LMG253011012
LMG 300x110-3	3000	1,2	300	110	15,46	LMG303011012
LMG 300x110-2	2000	1,5	300	110	12,96	LMG203011015
LMG 300x110-2,5	2500	1,5	300	110	16,14	LMG253011015
LMG 300x110-3	3000	1,5	300	110	19,32	LMG303011015
LMG 400x110-2	2000	1,2	400	110	12,25	LMG204011012
LMG 400x110-2,5	2500	1,2	400	110	15,27	LMG254011012
LMG 400x110-3	3000	1,2	400	110	18,28	LMG304011012
LMG 400x110-2	2000	1,5	400	110	15,32	LMG204011015
LMG 400x110-2,5	2500	1,5	400	110	19,08	LMG254011015
LMG 400x110-3	3000	1,5	400	110	22,85	LMG304011015
LMG 500x110-2	2000	1,5	500	110	17,67	LMG205011015
LMG 500x110-2,5	2500	1,5	500	110	22,03	LMG255011015
LMG 500x110-3	3000	1,5	500	110	26,39	LMG305011015
LMG 600x110-2	2000	1,5	600	110	20,03	LMG206011015
LMG 600x110-2,5	2500	1,5	600	110	24,97	LMG256011015
LMG 600x110-3	3000	1,5	600	110	29,92	LMG306011015

Лоток прямой неперфорированный LMG с высотой борта 150 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
LMG 150x150-2	2000	1,2	150	150	9,11	LMG201515012
LMG 150x150-2,5	2500	1,2	150	150	11,32	LMG251515012
LMG 150x150-3	3000	1,2	150	150	13,54	LMG301515012
LMG 150x150-2	2000	1,5	150	150	11,39	LMG201515015
LMG 150x150-2,5	2500	1,5	150	150	14,16	LMG251515015
LMG 150x150-3	3000	1,5	150	150	16,92	LMG301515015
LMG 200x150-2	2000	1,2	200	150	10,05	LMG202015012
LMG 200x150-2,5	2500	1,2	200	150	12,50	LMG252015012
LMG 200x150-3	3000	1,2	200	150	14,95	LMG302015012
LMG 200x150-2	2000	1,5	200	150	12,57	LMG202015015
LMG 200x150-2,5	2500	1,5	200	150	15,63	LMG252015015
LMG 200x150-3	3000	1,5	200	150	18,69	LMG302015015
LMG 250x150-2	2000	1,2	250	150	11,00	LMG202515012
LMG 250x150-2,5	2500	1,2	250	150	13,68	LMG252515012
LMG 250x150-3	3000	1,2	250	150	16,36	LMG302515012
LMG 250x150-2	2000	1,5	250	150	13,74	LMG202515015
LMG 250x150-2,5	2500	1,5	250	150	17,10	LMG252515015
LMG 250x150-3	3000	1,5	250	150	20,46	LMG302515015
LMG 300x150-2	2000	1,2	300	150	11,94	LMG203015012
LMG 300x150-2,5	2500	1,2	300	150	14,86	LMG253015012
LMG 300x150-3	3000	1,2	300	150	17,78	LMG303015012
LMG 300x150-2	2000	1,5	300	150	14,92	LMG203015015
LMG 300x150-2,5	2500	1,5	300	150	18,57	LMG253015015
LMG 300x150-3	3000	1,5	300	150	22,22	LMG303015015
LMG 400x150-2	2000	1,2	400	150	13,82	LMG204015012
LMG 400x150-2,5	2500	1,2	400	150	17,21	LMG254015012
LMG 400x150-3	3000	1,2	400	150	20,60	LMG304015012
LMG 400x150-2	2000	1,5	400	150	17,28	LMG204015015
LMG 400x150-2,5	2500	1,5	400	150	21,52	LMG254015015
LMG 400x150-3	3000	1,5	400	150	25,75	LMG304015015
LMG 500x150-2	2000	1,2	500	150	15,71	LMG205015012
LMG 500x150-2,5	2500	1,2	500	150	19,57	LMG255015012
LMG 500x150-3	3000	1,2	500	150	23,43	LMG305015012
LMG 500x150-2	2000	1,5	500	150	19,63	LMG205015015
LMG 500x150-2,5	2500	1,5	500	150	24,46	LMG255015015
LMG 500x150-3	3000	1,5	500	150	29,29	LMG305015015
LMG 600x150-2	2000	1,2	600	150	17,59	LMG206015012
LMG 600x150-2,5	2500	1,2	600	150	21,92	LMG256015012
LMG 600x150-3	3000	1,2	600	150	26,26	LMG306015012
LMG 600x150-2	2000	1,5	600	150	21,99	LMG206015015
LMG 600x150-2,5	2500	1,5	600	150	27,40	LMG256015015
LMG 600x150-3	3000	1,5	600	150	32,82	LMG306015015

Лоток прямой неперфорированный LMG с высотой борта 200 мм

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LMG 200x200-2	2000	1,5	200	200	15,02	LMG202020015
LMG 200x200-2,5	2500	1,5	200	200	18,67	LMG252020015
LMG 200x200-3	3000	1,5	200	200	22,32	LMG302020015
LMG 250x200-2	2000	1,5	250	200	16,19	LMG202520015
LMG 250x200-2,5	2500	1,5	250	200	20,14	LMG252520015
LMG 250x200-3	3000	1,5	250	200	24,08	LMG302520015
LMG 300x200-2	2000	1,5	300	200	17,37	LMG203020015
LMG 300x200-2,5	2500	1,5	300	200	21,61	LMG253020015
LMG 300x200-3	3000	1,5	300	200	25,85	LMG303020015
LMG 400x200-2	2000	1,5	400	200	19,73	LMG204020015
LMG 400x200-2,5	2500	1,5	400	200	24,55	LMG254020015
LMG 400x200-3	3000	1,5	400	200	29,38	LMG304020015
LMG 500x200-2	2000	1,5	500	200	22,08	LMG205020015
LMG 500x200-2,5	2500	1,5	500	200	27,50	LMG255020015
LMG 500x200-3	3000	1,5	500	200	32,91	LMG305020015
LMG 600x200-2	2000	1,5	600	200	24,44	LMG206020015
LMG 600x200-2,5	2500	1,5	600	200	30,44	LMG256020015
LMG 600x200-3	3000	1,5	600	200	36,45	LMG306020015

Короб прямой

Короба

чертёж

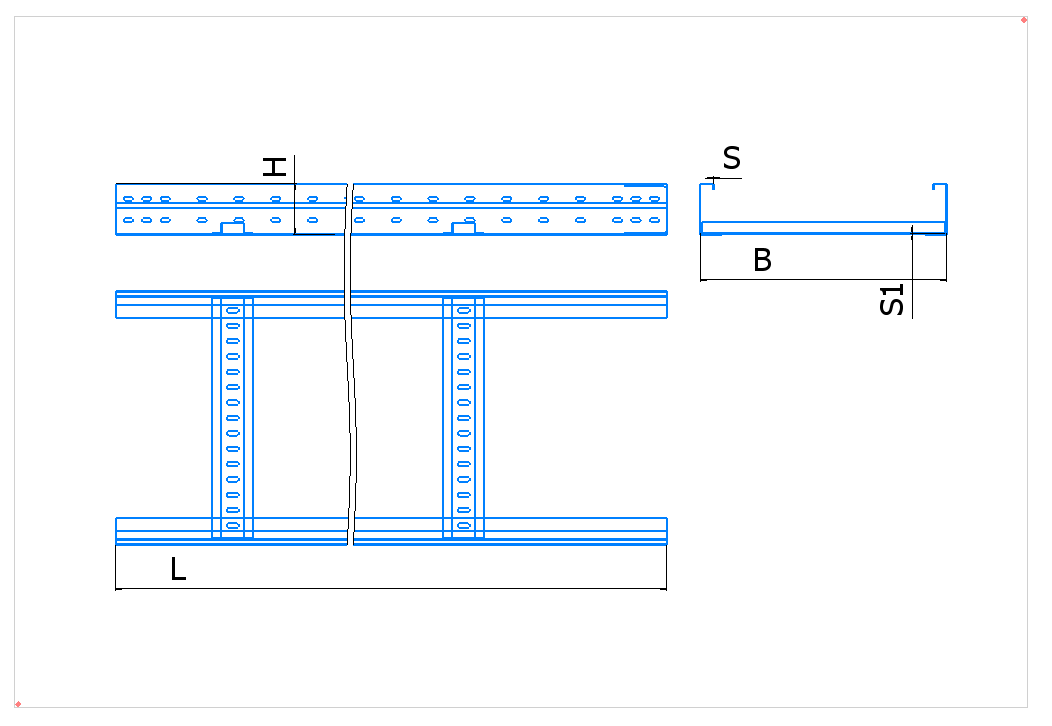

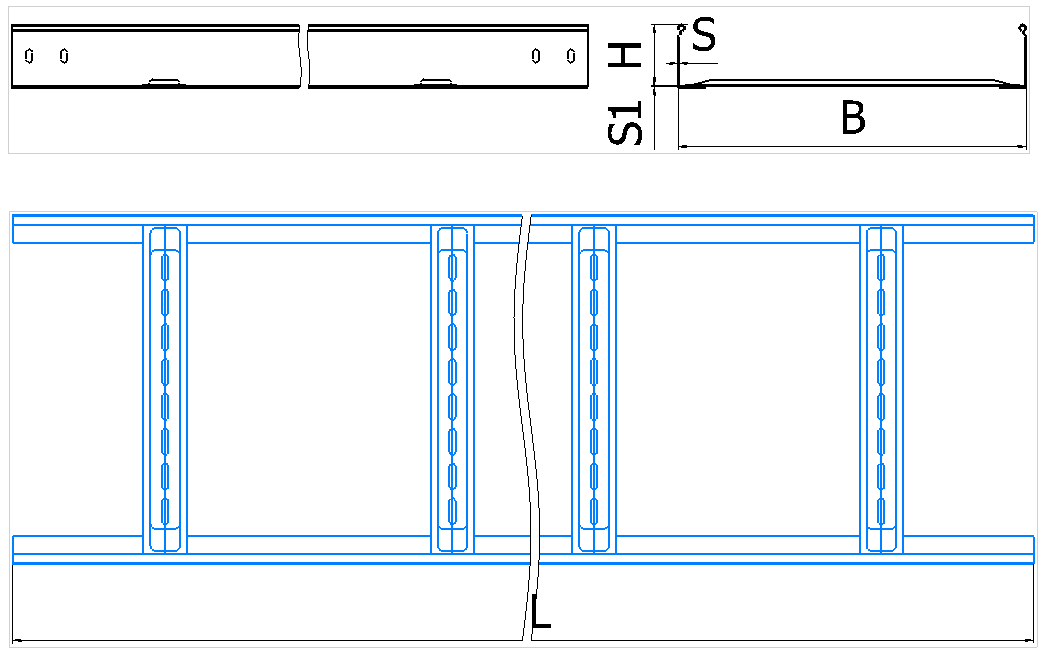

Лоток лестничный LL

Лотки лестничного типа ЛЛ

Прямая секция лестничного лотка серии LL 50 с высотой борта 50 мм представляет собой компактный и надежный элемент кабеленесущей системы, предназначенный для прокладки силовых и информационных линий средних габаритов. Изготавливается из листовой стали с защитным оцинкованным покрытием, обеспечивающим устойчивость к коррозии и длительный срок службы конструкции.

Лоток лестничный LL с высотой борта 50мм

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
LL1505 L2	2000	1	150	50	1	8	4,03	LL1505L20108
LL2005 L2	2000	1	200	50	1	8	4,35	LL2005L20108
LL3005 L2	2000	1	300	50	1	8	4,98	LL3005L20108
LL4005 L2	2000	1	400	50	1	8	5,61	LL4005L20108
LL5005 L2	2000	1	500	50	1	8	6,25	LL5005L20108
LL6005 L2	2000	1	600	50	1	8	6,88	LL6005L20108
LL1505 L2,5	2500	1	150	50	1	10	5,03	LL1505L251010
LL2005 L2,5	2500	1	200	50	1	10	5,43	LL2005L251010
LL3005 L2,5	2500	1	300	50	1	10	6,22	LL3005L251010
LL4005 L2,5	2500	1	400	50	1	10	7,02	LL4005L251010
LL5005 L2,5	2500	1	500	50	1	10	7,81	LL5005L251010
LL6005 L2,5	2500	1	600	50	1	10	8,6	LL6005L251010
LL1505 L3	3000	1	150	50	1	12	6	LL1505L301012
LL2005 L3	3000	1	200	50	1	12	6,52	LL2005L301012
LL3005 L3	3000	1	300	50	1	12	7,47	LL3005L301012
LL4005 L3	3000	1	400	50	1	12	8,42	LL4005L301012
LL5005 L3	3000	1	500	50	1	12	9,37	LL5005L301012
LL6005 L3	3000	1	600	50	1	12	10,32	LL6005L301012
LL1505 L2	2000	1,2	150	50	1	8	4,66	LL1505L20128
LL2005 L2	2000	1,2	200	50	1	8	4,97	LL2005L20128
LL3005 L2	2000	1,2	300	50	1	8	5,61	LL3005L20128
LL4005 L2	2000	1,2	400	50	1	8	6,24	LL4005L20128
LL5005 L2	2000	1,2	500	50	1	8	6,88	LL5005L20128
LL6005 L2	2000	1,2	600	50	1	8	7,51	LL6005L20128
LL1505 L2,5	2500	1,2	150	50	1	10	5,82	LL1505L251210
LL2005 L2,5	2500	1,2	200	50	1	10	6,22	LL2005L251210
LL3005 L2,5	2500	1,2	300	50	1	10	7,01	LL3005L251210
LL4005 L2,5	2500	1,2	400	50	1	10	7,8	LL4005L251210
LL5005 L2,5	2500	1,2	500	50	1	10	8,59	LL5005L251210
LL6005 L2,5	2500	1,2	600	50	1	10	9,39	LL6005251210
LL1505 L3	3000	1,2	150	50	1	12	6,98	LL1505L301212
LL2005 L3	3000	1,2	200	50	1	12	7,46	LL2005L301212
LL3005 L3	3000	1,2	300	50	1	12	8,41	LL3005L301212
LL4005 L3	3000	1,2	400	50	1	12	9,36	LL4005L301212
LL5005 L3	3000	1,2	500	50	1	12	10,31	LL5005L301212
LL6005 L3	3000	1,2	600	50	1	12	11,27	LL6005L301212
LL1505 L2	2000	1,5	150	50	1	8	5,6	LL1505L20158
LL2005 L2	2000	1,5	200	50	1	8	5,92	LL2005L20158
LL3005 L2	2000	1,5	300	50	1	8	6,55	LL3005L20158
LL4005 L2	2000	1,5	400	50	1	8	7,18	LL4005L20158
LL5005 L2	2000	1,5	500	50	1	8	7,82	LL5005L20158
LL6005 L2	2000	1,5	600	50	1	8	8,45	LL6005L20158
LL1505 L2,5	2500	1,5	150	50	1	10	7	LL1505L251510
LL2005 L2,5	2500	1,5	200	50	1	10	7,39	LL2005L251510
LL3005 L2,5	2500	1,5	300	50	1	10	8,19	LL3005L251510
LL4005 L2,5	2500	1,5	400	50	1	10	8,98	LL4005L251510
LL5005 L2,5	2500	1,5	500	50	1	10	9,77	LL5005L251510
LL6005 L2,5	2500	1,5	600	50	1	10	10,57	LL6005L251510
LL1505 L3	3000	1,5	150	50	1	12	8,4	LL1505L301512
LL2005 L3	3000	1,5	200	50	1	12	8,87	LL2005L301512
LL3005 L3	3000	1,5	300	50	1	12	9,82	LL3005L301512
LL4005 L3	3000	1,5	400	50	1	12	10,78	LL4005L301512
LL5005 L3	3000	1,5	500	50	1	12	11,73	LL5005L301512
LL6005 L3	3000	1,5	600	50	1	12	12,68	LL6005L301512

Лоток лестничный LL с высотой борта 60мм

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
LL1506 L2	2000	1	150	60	1	8	4,34	LL1506L20108
LL2006 L2	2000	1	200	60	1	8	4,66	LL2006L20108
LL3006 L2	2000	1	300	60	1	8	5,29	LL3006L20108
LL4006 L2	2000	1	400	60	1	8	5,93	LL4006L20108
LL5006 L2	2000	1	500	60	1	8	6,56	LL5006L20108
LL6006 L2	2000	1	600	60	1	8	7,2	LL6006L20108
LL1506 L2,5	2500	1	150	60	1	10	5,43	LL1506251010
LL2006 L2,5	2500	1	200	60	1	10	5,82	LL2006L251010
LL3006 L2,5	2500	1	300	60	1	10	6,62	LL3006L251010
LL4006 L2,5	2500	1	400	60	1	10	7,41	LL4006L251010
LL5006 L2,5	2500	1	500	60	1	10	8,2	LL5006L251010
LL6006 L2,5	2500	1	600	60	1	10	9	LL6006L251010
LL1506 L3	3000	1	150	60	1	12	6,51	LL1506L301012
LL2006 L3	3000	1	200	60	1	12	6,99	LL2006L301012
LL3006 L3	3000	1	300	60	1	12	7,94	LL3006L301012
LL4006 L3	3000	1	400	60	1	12	8,89	LL4006L301012
LL5006 L3	3000	1	500	60	1	12	9,84	LL5006L301012
LL6006 L3	3000	1	600	60	1	12	10,79	LL6006L301012
LL1506 L2	2000	1,2	150	60	1	8	5,03	LL1506L20128
LL2006 L2	2000	1,2	200	60	1	8	5,35	LL2006L20128
LL3006 L2	2000	1,2	300	60	1	8	5,98	LL3006L20128
LL4006 L2	2000	1,2	400	60	1	8	6,62	LL4006L20128
LL5006 L2	2000	1,2	500	60	1	8	7,25	LL5006L20128
LL6006 L2	2000	1,2	600	60	1	8	7,89	LL6006L20128
LL1506 L2,5	2500	1,2	150	60	1	10	6,29	LL1506L251210
LL2006 L2,5	2500	1,2	200	60	1	10	6,69	LL2006L251210
LL3006 L2,5	2500	1,2	300	60	1	10	7,48	LL3006L251210
LL4006 L2,5	2500	1,2	400	60	1	10	8,27	LL4006L251210
LL5006 L2,5	2500	1,2	500	60	1	10	9,07	LL5006L251210
LL6006 L2,5	2500	1,2	600	60	1	10	9,86	LL6006L251210
LL1506 L3	3000	1,2	150	60	1	12	7,55	LL1506L301212
LL2006 L3	3000	1,2	200	60	1	12	8,02	LL2006L301212
LL3006 L3	3000	1,2	300	60	1	12	8,98	LL3006L301212
LL4006 L3	3000	1,2	400	60	1	12	9,93	LL4006L301212
LL5006 L3	3000	1,2	500	60	1	12	10,88	LL5006L301212
LL6006 L3	3000	1,2	600	60	1	12	11,83	LL6006L301212
LL1506 L2	2000	1,5	150	60	1	8	6,07	LL1506L20158
LL2006 L2	2000	1,5	200	60	1	8	6,39	LL2006L20158
LL3006 L2	2000	1,5	300	60	1	8	7,02	LL3006L20158
LL4006 L2	2000	1,5	400	60	1	8	7,65	LL4006L20158
LL5006 L2	2000	1,5	500	60	1	8	8,29	LL5006L20158
LL6006 L2	2000	1,5	600	60	1	8	8,92	LL6006L20158
LL1506 L2,5	2500	1,5	150	60	1	10	7,59	LL1506L251510
LL2006 L2,5	2500	1,5	200	60	1	10	7,98	LL2006L251510
LL3006 L2,5	2500	1,5	300	60	1	10	8,78	LL3006L251510
LL4006 L2,5	2500	1,5	400	60	1	10	9,57	LL4006L251510
LL5006 L2,5	2500	1,5	500	60	1	10	10,36	LL5006L251510
LL6006 L2,5	2500	1,5	600	60	1	10	11,15	LL6006L251510
LL1506 L3	3000	1,5	150	60	1	12	9,1	LL1506L301512
LL2006 L3	3000	1,5	200	60	1	12	9,58	LL2006L301512
LL3006 L3	3000	1,5	300	60	1	12	10,53	LL3006L301512
LL4006 L3	3000	1,5	400	60	1	12	11,48	LL4006L301512
LL5006 L3	3000	1,5	500	60	1	12	12,43	LL5006L301512
LL6006 L3	3000	1,5	600	60	1	12	13,38	LL6006L301512

Лоток лестничный LL с высотой борта 70мм

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
LL1507 L2	2000	1	150	70	1	8	4,66	LL1507L20108
LL2007 L2	2000	1	200	70	1	8	4,97	LL2007L20108
LL3007 L2	2000	1	300	70	1	8	5,61	LL3007L20108
LL4007 L2	2000	1	400	70	1	8	6,24	LL4007L20108
LL5007 L2	2000	1	500	70	1	8	6,88	LL5007L20108
LL6007 L2	2000	1	600	70	1	8	7,51	LL6007L20108
LL1507 L2,5	2500	1	150	70	1	10	5,82	LL1507L251010
LL2007 L2,5	2500	1	200	70	1	10	6,22	LL2007L251010
LL3007 L2,5	2500	1	300	70	1	10	7,01	LL3007L251010
LL4007 L2,5	2500	1	400	70	1	10	7,80	LL4007L251010
LL5007 L2,5	2500	1	500	70	1	10	8,59	LL5007L251010
LL6007 L2,5	2500	1	600	70	1	10	9,39	LL6007L251010
LL1507 L3	3000	1	150	70	1	12	6,98	LL1507L301012
LL2007 L3	3000	1	200	70	1	12	7,46	LL2007L301012
LL3007 L3	3000	1	300	70	1	12	8,41	LL3007L301012
LL4007 L3	3000	1	400	70	1	12	9,36	LL4007L301012
LL5007 L3	3000	1	500	70	1	12	10,31	LL5007L301012
LL6007 L3	3000	1	600	70	1	12	11,27	LL6007L301012
LL1507 L2	2000	1,2	150	70	1	8	5,41	LL1507L20128
LL2007 L2	2000	1,2	200	70	1	8	5,73	LL2007L20128
LL3007 L2	2000	1,2	300	70	1	8	6,36	LL3007L20128
LL4007 L2	2000	1,2	400	70	1	8	7,00	LL4007L20128
LL5007 L2	2000	1,2	500	70	1	8	7,63	LL5007L20128
LL6007 L2	2000	1,2	600	70	1	8	8,26	LL6007L20128
LL1507 L2,5	2500	1,2	150	70	1	10	6,76	LL1507L251210

Лоток лестничный LL с высотой борта 80мм

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
LL1508 L2	2000	1,2	150	80	1	8	5,79	LL1508L20128
LL2008 L2	2000	1,2	200	80	1	8	6,10	LL2008L20128
LL3008 L2	2000	1,2	300	80	1	8	6,74	LL3008L20128
LL4008 L2	2000	1,2	400	80	1	8	7,37	LL4008L20128
LL5008 L2	2000	1,2	500	80	1	8	8,01	LL5008L20128
LL6008 L2	2000	1,2	600	80	1	8	8,64	LL6008L20128
LL1508 L2,5	2500	1,2	150	80	1	10	7,23	LL1508L251210
LL2008 L2,5	2500	1,2	200	80	1	10	7,63	LL2008L251210
LL3008 L2,5	2500	1,2	300	80	1	10	8,42	LL3008L251210
LL4008 L2,5	2500	1,2	400	80	1	10	9,22	LL4008L251210
LL5008 L2,5	2500	1,2	500	80	1	10	10,01	LL5008L251210
LL6008 L2,5	2500	1,2	600	80	1	10	10,80	LL6008L251210
LL1508 L3	3000	1,2	150	80	1	12	8,68	LL1508L301212
LL2008 L3	3000	1,2	200	80	1	12	9,16	LL2008L301212
LL3008 L3	3000	1,2	300	80	1	12	10,11	LL3008L301212
LL4008 L3	3000	1,2	400	80	1	12	11,06	LL4008L301212
LL5008 L3	3000	1,2	500	80	1	12	12,01	LL5008L301212
LL6008 L3	3000	1,2	600	80	1	12	12,96	LL6008L301212
LL1508 L2	2000	1,5	150	80	1	8	7,01	LL1508L20158
LL2008 L2	2000	1,5	200	80	1	8	7,33	LL2008L20158
LL3008 L2	2000	1,5	300	80	1	8	7,96	LL3008L20158
LL4008 L2	2000	1,5	400	80	1	8	8,60	LL4008L20158
LL5008 L2	2000	1,5	500	80	1	8	9,23	LL5008L20158
LL6008 L2	2000	1,5	600	80	1	8	9,87	LL6008L20158
LL1508 L2,5	2500	1,5	150	80	1	10	8,76	LL1508L251510
LL2008 L2,5	2500	1,5	200	80	1	10	9,16	LL2008L251510
LL3008 L2,5	2500	1,5	300	80	1	10	9,95	LL3008L251510
LL4008 L2,5	2500	1,5	400	80	1	10	10,75	LL4008L251510
LL5008 L2,5	2500	1,5	500	80	1	10	11,54	LL5008L251510
LL6005 L2,5	2500	1,5	600	80	1	10	12,33	LL6008L251510
LL1508 L3	3000	1,5	150	80	1	12	10,52	LL1508L301512
LL2008 L3	3000	1,5	200	80	1	12	10,99	LL2008L301512
LL3008 L3	3000	1,5	300	80	1	12	11,94	LL3008L301512
LL4008 L3	3000	1,5	400	80	1	12	12,90	LL4008L301512
LL5008 L3	3000	1,5	500	80	1	12	13,85	LL5008L301512
LL6008 L3	3000	1,5	600	80	1	12	14,80	LL6008L301512

Лоток лестничный LL с высотой борта 100мм

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
LL1510 L2	2000	1,2	150	100	1	8	6,54	LL1510L20128
LL2010 L2	2000	1,2	200	100	1	8	6,86	LL2010L20128
LL3010 L2	2000	1,2	300	100	1	8	7,49	LL3010L20128
LL4010 L2	2000	1,2	400	100	1	8	8,13	LL4010L20128
LL5010 L2	2000	1,2	500	100	1	8	8,76	LL5010L20128
LL6010 L2	2000	1,2	600	100	1	8	9,39	LL6010L20128
LL1510 L2,5	2500	1,2	150	100	1	10	8,17	LL1510L251210
LL2010 L2,5	2500	1,2	200	100	1	10	8,57	LL2010L251210
LL3010 L2,5	2500	1,2	300	100	1	10	9,36	LL3010L251210
LL4010 L2,5	2500	1,2	400	100	1	10	10,16	LL4010L251210
LL5010 L2,5	2500	1,2	500	100	1	10	10,95	LL5010L251210
LL6010 L2,5	2500	1,2	600	100	1	10	11,74	LL6010L251210
LL1510 L3	3000	1,2	150	100	1	12	9,81	LL1510L301212
LL2010 L3	3000	1,2	200	100	1	12	10,29	LL2010L301212
LL3010 L3	3000	1,2	300	100	1	12	11,24	LL3010L301212
LL4005 L3	3000	1,2	400	100	1	12	12,19	LL4010L301212
LL5010 L3	3000	1,2	500	100	1	12	13,14	LL5010L301212
LL6010 L3	3000	1,2	600	100	1	12	14,09	LL6010L301212
LL1510 L2	2000	1,5	150	100	1	8	7,95	LL1510L20158
LL2010 L2	2000	1,5	200	100	1	8	8,27	LL2010L20158
LL3010 L2	2000	1,5	300	100	1	8	8,90	LL3010L20158
LL4010 L2	2000	1,5	400	100	1	8	9,54	LL4010L20158
LL5010 L2	2000	1,5	500	100	1	8	10,17	LL5010L20158
LL6010 L2	2000	1,5	600	100	1	8	10,81	LL6010L20158
LL1510 L2,5	2500	1,5	150	100	1	10	9,9	LL1510L251510
LL2010 L2,5	2500	1,5	200	100	1	10	10,3	LL2010L251510
LL3010 L2,5	2500	1,5	300	100	1	10	11,1	LL3010L251510
LL4010 L2,5	2500	1,5	400	100	1	10	11,9	LL4010L251510
LL5010 L2,5	2500	1,5	500	100	1	10	12,7	LL5010L251510
LL6010 L2,5	2500	1,5	600	100	1	10	13,5	LL6010L251510
LL1510 L3	3000	1,5	150	100	1	12	11,93	LL1510L301512
LL2010 L3	3000	1,5	200	100	1	12	12,41	LL2010L301512
LL3010 L3	3000	1,5	300	100	1	12	13,36	LL3010L301512
LL4010 L3	3000	1,5	400	100	1	12	14,31	LL4010L301512
LL5010 L3	3000	1,5	500	100	1	12	15,26	LL5010L301512
LL6010 L3	3000	1,5	600	100	1	12	16,21	LL6010L301512

Полоса перфорированная

Полоса

Полоса перфорированная предназначена для монтажа металлоконструкций, при открытой прокладке трубных и электрических проводок систем автоматизации и связи, установки на них приборов, аппаратов и других средств автоматизации и связи на строительном основании.

Полоса перфорированная К

Тип изделия	L, мм	S, мм	B, мм	l, мм	l1, мм	t, мм	Масса, кг, не более
K106 2000	4	40	36	9	50	2,51	К106200040
К107 2000	3	40	36	9	50	1,88	К107200030
К200 2000	0,8	16	16	4,5	20	0,20	К200200008
К202 2000	3	20	25	6,6	40	0,94	К202200030
К209 2000	1	20	25	6,6	30	0,31	К209200010
K106-2,5 2500	4	40	36	9	50	3,14	К106250040
К107-2,5 2500	3	40	36	9	50	2,36	К107250030
К200-2,5 2500	0,8	16	16	4,5	20	0,25	К200250008
К202-2,5 2500	3	20	25	6,6	40	1,18	К202250030
К209-2,5 2500	1	20	25	6,6	30	0,39	К209250010
K106-3 3000	4	40	36	9	50	3,77	К106300040
К107-3 3000	3	40	36	9	50	2,83	К107300030
К200-3 3000	0,8	16	16	4,5	20	0,30	К200300008
К202-3 3000	3	20	25	6,6	40	1,41	К202300030
К209-3 3000	1	20	25	6,6	30	0,47	К209300010

Полоса перфорированная ПП

Тип изделия	L, мм	S, мм	B, мм	Масса, кг, не более	Артикул
ПП20-2	2000	2	20	0,63	ПП20200020
ПП20-2,5	2500	2	20	0,79	ПП20250020
ПП20-3	3000	2	20	0,94	ПП20300020
ПП20-2	2000	2,5	20	0,79	ПП20200025
ПП20-2,5	2500	2,5	20	0,98	ПП20250025
ПП20-3	3000	2,5	20	1,18	ПП20300025
ПП40-2	2000	2	40	1,26	ПП40200020
ПП40-2,5	2500	2	40	1,57	ПП40250020
ПП40-3	3000	2	40	1,88	ПП40300020
ПП40-2	2000	2,5	40	1,57	ПП40200025
ПП40-2,5	2500	2,5	40	1,96	ПП40250025
ПП40-3	3000	2,5	40	2,36	ПП40300025
ПП30-1,5-1	1000	1,5	30	0,35	ПП30100015
ПП30-2,5-1	1000	2,5	30	0,59	ПП30100025
ПП30-1,5-2	2000	1,5	30	0,71	ПП30200015
ПП30-2,5-2	2000	2,5	30	1,18	ПП30200025
ПП30-1,5-3	3000	1,5	30	1,06	ПП30300015
ПП30-2,5-3	3000	2,5	30	1,77	ПП30300025
ПП50-1,5-1	1000	1,5	50	0,59	ПП50100015
ПП50-2,5-1	1000	2,5	50	0,98	ПП50100025
ПП50-1,5-2	2000	1,5	50	1,18	ПП50200015
ПП50-2,5-2	2000	2,5	50	1,96	ПП50200025
ПП50-1,5-3	3000	1,5	50	1,77	ПП50300015
ПП50-2,5-3	3000	2,5	50	2,94	ПП50300025

Швеллер перфорированный

Швеллер

Швеллер перфорированный предназначен для монтажа металлоконструкций, при открытой прокладке трубных и электрических проводок систем автоматизации и связи, установки на них приборов, аппаратов и других средств автоматизации и связи на строительном основании.

Швеллер перфорированный К

Тип изделия	L, мм	S, мм	B, мм	H, мм	l, мм	l1, мм	t, мм	Масса, кг, не более
К225 2000	2,5	40	80	55	17	70	5,89	К225204025
К225-2,5 2500	2,5	40	80	55	17	70	7,36	К225254025
К225-3 3000	2,5	40	80	55	17	70	8,83	К225304025
К240 2000	2,5	32	60	45	13	60	4,47	К240203225
К240-2,5 2500	2,5	32	60	45	13	60	5,59	К240253260
К240-3 3000	2,5	32	60	45	13	60	6,71	К240303260
К243 2000	2,5	26	60	45	13	60	4,00	К243202625
К243-2,5 2500	2,5	26	60	45	13	60	5,00	К243252625
К243-3 3000	2,5	26	60	45	13	60	6,01	К243302625
К235 2000	2,5	30	60	45	13	60	4,32	К235203025
К235-2,5 2500	2,5	30	60	45	13	60	5,40	К235253025
К235-3 3000	2,5	30	60	45	13	60	6,48	К235303025
К347 2000	2	20	32	32	9	40	2,01	К347202020
К347-2,5 2500	2	20	32	32	9	40	2,51	К347252020
К347-3 3000	2	20	32	32	9	40	3,01	К347302020

Швеллер перфорированный ШП

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
ШП80х40-2	2000	2	40	80	4,77	ШП80204020
ШП80х40-2,5	2500	2	40	80	5,97	ШП80254020
ШП80х40-3	3000	2	40	80	7,16	ШП80304020
ШП60х32-2	2000	2	32	60	3,64	ШП60203220
ШП60х32-2,5	2500	2	32	60	4,55	ШП60253220
ШП60х32-3	3000	2	32	60	5,46	ШП60303220
ШП60х26-2	2000	2	26	60	3,27	ШП60202620
ШП60х26-2,5	2500	2	26	60	4,08	ШП60252620
ШП60х26-3	3000	2	26	60	4,90	ШП60302620
ШП60х30-2	2000	2	30	60	3,52	ШП60203020
ШП60х30-2,5	2500	2	30	60	4,40	ШП60253020
ШП60х30-3	3000	2	30	60	5,28	ШП60303020
ШП32х20-2	2000	2,5	20	32	2,43	ШП32202025
ШП32х20-2,5	2500	2,5	20	32	3,04	ШП32252025
ШП32х20-3	3000	2,5	20	32	3,65	ШП32302025

Консоль опорная KK

Консоли и полки кабельные

Консоли опорные КК предназначены для установки в U-образных профилях типа SK и прокладки на них проводов, кабелей, лотков и коробов.

Тип изделия	L, мм	S, мм	Н1, мм	S1, мм	B, мм	H, мм	Масса, кг, не более	БРН, кН	Артикул
КК1,5 100	130	1,5	70	4	50	140	0,36	2,9	KK10015
КК1,5 150	180	1,5	70	4	50	140	0,43	2,6	KK15015
КК1,5 200	230	1,5	70	4	50	140	0,49	2,3	KK20015
КК1,5 250	280	1,5	70	4	50	140	0,55	2,1	KK25015
КК1,5 300	330	1,5	70	4	50	140	0,62	1,7	KK30015
КК1,5 350	380	1,5	70	4	50	140	0,68	1,5	KK35015
КК1,5 400	430	1,5	90	4	50	140	0,86	1,4	KK40015
КК1,5 500	480	1,5	90	4	50	140	0,94	1,2	KK45015
КК1,5 500	530	1,5	90	4	50	140	1,02	1,2	KK50015
КК1,5 550	580	1,5	90	4	50	140	1,10	1,1	KK55015
КК1,5 600	630	1,5	90	4	50	140	1,17	1	KK60015
КК1,5 650	680	1,5	90	4	50	140	1,25	0,9	KK65015
КK2 100	130	2	70	4	50	140	0,42	3,9	KK10020
КK2 150	180	2	70	4	50	140	0,50	3,5	KK15020
КK2 200	230	2	70	4	50	140	0,59	3,1	KK20020
КK2 250	280	2	70	4	50	140	0,67	2,7	KK25020
КK2 300	330	2	70	4	50	140	0,75	2,3	KK30020
КK2 350	380	2	70	4	50	140	0,84	2	KK35020
КK2 400	430	2	90	4	50	140	1,08	1,9	KK40020
КK2 500	480	2	90	4	50	140	1,19	1,6	KK45020
КK2 500	530	2	90	4	50	140	1,29	1,5	KK50020
КK2 550	580	2	90	4	50	140	1,39	1,4	KK55020
КK2 600	630	2	90	4	50	140	1,50	1,3	KK60020
КК2 650	680	2	90	4	50	140	1,60	1,2	KK65020
КK2,5 100	130	2,5	70	4	50	140	0,53	5,4	KK10025
КK2,5 150	180	2,5	70	4	50	140	0,64	5	KK15025
КK2,5 200	230	2,5	70	4	50	140	0,75	4,4	KK20025
КK2,5 250	280	2,5	70	4	50	140	0,86	4	KK25025
КK2,5 300	330	2,5	70	4	50	140	0,97	3,5	KK30025
КK2,5 350	380	2,5	70	4	50	140	1,08	3	KK35025
КK2,5 400	430	2,5	90	4	50	140	1,39	2,7	KK40025
КK2,5 500	480	2,5	90	4	50	140	1,53	2,5	KK45025
КK2,5 500	530	2,5	90	4	50	140	1,66	2,1	KK50025
КK2,5 550	580	2,5	90	4	50	140	1,79	1,7	KK55025
КK2,5 600	630	2,5	90	4	50	140	1,93	1,6	KK60025
КК2,5 650	680	2,5	90	4	50	140	2,06	1,5	KK65025

Кабельные стойки К1150-1155

Стойки и профили несущие

чертёж

Кабельные стойки К1150-1155 предназначены для организации многоуровневой кабельной трассы, установки на них кабельных полок К1160-К1163. Стойки крепятся к строительным конструкциям сваркой или пристрелкой с применением скоб К1157.

Тип	L, мм	S, мм	Число отверстий для установки полок	Масса, кг, не более	Артикул
К1150	400	1,5	8	0,50	К115040015
К1151	600	1,5	12	0,75	К115160015
К1152	800	1,5	16	1,00	К115280015
К1153	1200	1,5	24	1,50	К1153120015
К1154	1800	1,5	36	2,25	К1154180015
К1155	2200	1,5	44	2,75	К1155220015
К1150	400	2	8	0,65	К115040020
К1151	600	2	12	0,98	К115160020
К1152	800	2	16	1,31	К115280020
К1153	1200	2	24	1,96	К1153120020
К1154	1800	2	36	2,94	К1154180020
К1155	2200	2	44	3,59	К1155220020
К1150	400	2,5	8	0,80	К115040025
К1151	600	2,5	12	1,20	К115160025
К1152	800	2,5	16	1,60	К115280025
К1153	1200	2,5	24	2,40	К1153120025
К1154	1800	2,5	36	3,60	К1154180025
К1155	2200	2,5	44	4,40	К1155220025

Подвес PO

Подвесы и стойки напольные

Подвесы PO применяются для установки на них консолей кабельных KKU, KKUF, KK, KKL, KPB, KPMD, KSM, KSMD, KSB, KSBD.

Тип изделия	L, мм	S, мм	S фланца, мм	B фланца, мм	H фланца, мм	Масса, кг, не более	Артикул
PO1,5 - 300	300	1,5	6	120	120	0,99	PO300214125
PO1,5 - 400	400	1,5	6	120	120	1,09	PO400214125
PO1,5 - 500	500	1,5	6	120	120	1,20	PO500214125
PO1,5 - 600	600	1,5	6	120	120	1,30	PO600214125
PO1,5 - 700	700	1,5	6	120	120	1,40	PO700214125
PO1,5 - 800	800	1,5	6	120	120	1,51	PO800214125
PO1,5 - 900	900	1,5	6	120	120	1,61	PO900214125
PO1,5 - 1000	1000	1,5	6	120	120	1,71	PO1000214125
PO1,5 - 1100	1100	1,5	6	120	120	1,82	PO1100214125
PO1,5 - 1500	1500	1,5	6	120	120	1,92	PO1200214125
PO1,5 - 1300	1300	1,5	6	120	120	2,03	PO1300214125
PO1,5 - 1400	1400	1,5	6	120	120	2,13	PO1400214125
PO1,5 - 1500	1500	1,5	6	120	120	2,23	PO1500214125
PO1,5 - 1600	1600	1,5	6	120	120	2,34	PO1600214125
PO1,5 - 1800	1800	1,5	6	120	120	2,54	PO1800214125
PO1,5 - 2000	2000	1,5	6	120	120	2,75	PO2000214125
PO1,5 - 2500	2500	1,5	6	120	120	3,27	PO2500214125
PO1,5 - 3000	3000	1,5	6	120	120	3,79	PO3000214125
PO2 - 300	300	2	6	120	120	1,09	PO300214125
PO2 - 400	400	2	6	120	120	1,23	PO400214125
PO2 - 500	500	2	6	120	120	1,37	PO500214125
PO2 - 600	600	2	6	120	120	1,51	PO600214125
PO2 - 700	700	2	6	120	120	1,65	PO700214125
PO2 - 800	800	2	6	120	120	1,78	PO800214125
PO2 - 900	900	2	6	120	120	1,92	PO900214125
PO2 - 1000	1000	2	6	120	120	2,06	PO1000214125
PO2 - 1100	1100	2	6	120	120	2,20	PO1100214125
PO2 - 1200	1200	2	6	120	120	2,34	PO1200214125
PO2 - 1300	1300	2	6	120	120	2,47	PO1300214125
PO2 - 1400	1400	2	6	120	120	2,61	PO1400214125
PO2 - 1500	1500	2	6	120	120	2,75	PO1500214125
PO2 - 1600	1600	2	6	120	120	2,89	PO1600214125
PO2 - 1800	1800	2	6	120	120	3,17	PO1800214125
PO2 - 2000	2000	2	6	120	120	3,44	PO2000214125
PO2 - 2500	2500	2	6	120	120	4,13	PO2500214125
PO2 - 3000	3000	2	6	120	120	4,82	PO3000214125

Крышка поворота лотка в горизонте на 45°

Крышки лотков монтажных

чертёж

Поворот короба в горизонте на 90°

Короба

чертёж

Лоток лестничный НЛ

Лотки лестничного типа НЛ

Эта прямая секция представляет собой высокопрочный элемент кабеленесущей системы, предназначенный для прокладки силовых и информационных кабелей на больших пролетах. Изготовлена из стали с последующим горячим цинкованием, что обеспечивает превосходную коррозионную стойкость и долгий срок службы даже в суровых промышленных условиях. Лестничная конструкция (называемая также "кабель-рост") обеспечивает максимальную вентиляцию кабелей, предотвращая их перегрев, и облегчает доступ для обслуживания и крепления стяжками. Перфорированные боковые профили и перемычки позволяют использовать стандартные монтажные элементы и метизы для быстрой сборки и надежной фиксации кабелей.

Лоток лестничный НЛ5

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
НЛ5-П2000	2000	1	50	24	1	6	1,48	НЛ5П2010246
НЛ5-П2500	2500	1	50	24	1	7	1,84	НЛ5П2510247
НЛ5-П3000	3000	1	50	24	1	8	2,21	НЛ5П3010248
НЛ5-П2000	2000	1,2	50	24	1	6	1,76	НЛ5П2012246
НЛ5-П2500	2500	1,2	50	24	1	7	2,19	НЛ5П2512247
НЛ5-П3000	3000	1,2	50	24	1	8	2,63	НЛ5П3012248
НЛ5-П2000	2000	1,5	50	24	1	6	2,17	НЛ5П2015246
НЛ5-П2500	2500	1,5	50	24	1	7	2,71	НЛ5П2515247
НЛ5-П3000	3000	1,5	50	24	1	8	3,25	НЛ5П3015248

Лоток лестничный НЛ10

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
НЛ10-П2000	2000	1	100	24	1	6	2,26	НЛ10П2010246
НЛ10-П2500	2500	1	100	24	1	7	2,83	НЛ10П2510246
НЛ10-П3000	3000	1	100	24	1	8	3,39	НЛ10П3010248
НЛ10-П2000	2000	1,2	100	24	1	6	2,70	НЛ10П2012246
НЛ10-П2500	2500	1,2	100	24	1	7	3,37	НЛ10П2512247
НЛ10-П3000	3000	1,2	100	24	1	8	4,05	НЛ10П3012248
НЛ10-П2000	2000	1,5	100	24	1	6	3,34	НЛ10П2015246
НЛ10-П2500	2500	1,5	100	24	1	7	4,18	НЛ10П2515247
НЛ10-П3000	3000	1,5	100	24	1	8	5,02	НЛ10П3015248

Лоток лестничный НЛ20

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
НЛ20-П2000	2000	1,2	200	50	1	6	3,91	НЛ20П2012506
НЛ20-П2500	2500	1,2	200	50	1	7	4,85	НЛ20П2512507
НЛ20-П3000	3000	1,2	200	50	1	8	5,87	НЛ20П3012508
НЛ20-П2000	2000	1,5	200	50	1	6	4,89	НЛ20П2015506
НЛ20-П2500	2500	1,5	200	50	1	7	6,06	НЛ20П2515507
НЛ20-П3000	3000	1,5	200	50	1	8	7,34	НЛ20П3015508
НЛ20-П2000	2000	1,2	200	70	1	6	4,67	НЛ20П2012706
НЛ20-П2500	2500	1,2	200	70	1	7	5,79	НЛ20П2512707
НЛ20-П3000	3000	1,2	200	70	1	8	7,00	НЛ20П3012708
НЛ20-П2000	2000	1,5	200	70	1	6	5,83	НЛ20П2015706
НЛ20-П2500	2500	1,5	200	70	1	7	7,24	НЛ20П2515707
НЛ20-П3000	3000	1,5	200	70	1	8	8,75	НЛ20П3015708

Лоток лестничный НЛ30

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
НЛ30-П2000	2000	1,2	300	50	1	6	4,20	НЛ30П2012506
НЛ30-П2500	2500	1,2	300	50	1	7	5,18	НЛ30П2512507
НЛ30-П3000	3000	1,2	300	50	1	8	6,29	НЛ30П3012508
НЛ30-П2000	2000	1,5	300	50	1	6	5,25	НЛ30П2015506
НЛ30-П2500	2500	1,5	300	50	1	7	6,47	НЛ30П2515507
НЛ30-П3000	3000	1,5	300	50	1	8	7,87	НЛ30П3015508
НЛ30-П2000	2000	1,2	300	70	1	6	4,95	НЛ30П2012706
НЛ30-П2500	2500	1,2	300	70	1	7	6,12	НЛ30П2512707
НЛ30-П3000	3000	1,2	300	70	1	8	7,43	НЛ30П3012708
НЛ30-П2000	2000	1,5	300	70	1	6	6,19	НЛ30П2015706
НЛ30-П2500	2500	1,5	300	70	1	7	7,65	НЛ30П2515707
НЛ30-П3000	3000	1,5	300	70	1	8	9,28	НЛ30П3015708

Лоток лестничный НЛ40

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
НЛ40-П2000	2000	1,2	400	50	1	6	4,48	НЛ40П2012506
НЛ40-П2500	2500	1,2	400	50	1	7	5,51	НЛ40П2512507
НЛ40-П3000	3000	1,2	400	50	1	8	6,72	НЛ40П3012508
НЛ40-П2000	2000	1,5	400	50	1	6	5,6	НЛ40П2015506
НЛ40-П2500	2500	1,5	400	50	1	7	6,89	НЛ40П2515507
НЛ40-П3000	3000	1,5	400	50	1	8	8,4	НЛ40П3015508
НЛ40-П2000	2000	1,2	400	70	1	6	5,23	НЛ40П2012706
НЛ40-П2500	2500	1,2	400	70	1	7	6,45	НЛ40П2512707
НЛ40-П3000	3000	1,2	400	70	1	8	7,85	НЛ40П3012708
НЛ40-П2000	2000	1,5	400	70	1	6	6,54	НЛ40П2015706
НЛ40-П2500	2500	1,5	400	70	1	7	8,06	НЛ40П2515707
НЛ40-П3000	3000	1,5	400	70	1	8	9,81	НЛ40П3015708

Лоток лестничный НЛ50

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
НЛ50-П2000	2000	1,2	500	50	1	6	4,76	НЛ50П2012506
НЛ50-П2500	2500	1,2	500	50	1	7	5,84	НЛ50П2512507
НЛ50-П3000	3000	1,2	500	50	1	8	7,14	НЛ50П3012508
НЛ50-П2000	2000	1,5	500	50	1	6	5,95	НЛ50П2015506
НЛ50-П2500	2500	1,5	500	50	1	7	7,3	НЛ50П2515507
НЛ50-П3000	3000	1,5	500	50	1	8	8,93	НЛ50П3015508
НЛ50-П2000	2000	1,2	500	70	1	6	5,52	НЛ50П2012706
НЛ50-П2500	2500	1,2	500	70	1	7	6,78	НЛ50П2512707
НЛ50-П3000	3000	1,2	500	70	1	8	8,27	НЛ50П3012708
НЛ50-П2000	2000	1,5	500	70	1	6	6,89	НЛ50П2015706
НЛ50-П2500	2500	1,5	500	70	1	7	8,48	НЛ50П2515707
НЛ50-П3000	3000	1,5	500	70	1	8	10,34	НЛ50П3015708

Лоток лестничный НЛ60

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
НЛ60-П2000	2000	1,2	600	50	1	6	5,04	НЛ60П2012506
НЛ60-П2500	2500	1,2	600	50	1	7	6,35	НЛ60П2512507
НЛ60-П3000	3000	1,2	600	50	1	8	7,57	НЛ60П3012508
НЛ60-П2000	2000	1,5	600	50	1	6	6,31	НЛ60П2015506
НЛ60-П2500	2500	1,5	600	50	1	7	7,71	НЛ60П2515507
НЛ60-П3000	3000	1,5	600	50	1	8	9,46	НЛ60П3015508
НЛ60-П2000	2000	1,2	600	70	1	6	5,8	НЛ60П2012706
НЛ60-П2500	2500	1,2	600	70	1	7	7,11	НЛ60П2512707
НЛ60-П3000	3000	1,2	600	70	1	8	8,7	НЛ50П3012708
НЛ60-П2000	2000	1,5	600	70	1	6	7,25	НЛ60П2015706
НЛ60-П2500	2500	1,5	600	70	1	7	8,89	НЛ50П2515707
НЛ60-П3000	3000	1,5	600	70	1	8	10,87	НЛ60П3015708

Профиль Z – образный

Профили и полосы монтажные

Профиль Z-образный предназначен для монтажа металлоконструкций, при открытой прокладке трубных и электрических проводок систем автоматизации и связи, установки на них приборов, аппаратов и других средств автоматизации и связи на строительном основании.

Профиль Z – образный К

Тип изделия	L, мм	S, мм	l, мм	l1, мм	t, мм	H, мм	h, мм	Масса, кг, не более	Артикул
К239-2	2000	3	45	13	60	97	60	6,03	К239204030
К239-2,5	2500	3	45	13	60	97	60	7,54	К239254030
К239-3	3000	3	45	13	60	97	60	9,04	К239304030
К241-2	2000	2	32	9	40	62	32	3,01	К241204020
К241-2,5	2500	2	32	9	40	62	32	3,77	К241254020
К241-3	3000	2	32	9	40	62	32	4,52	К241304020

Профиль Z - образный ZK

Тип изделия	L, мм	S, мм	l, мм	l1, мм	t, мм	H, мм	h, мм	Масса, кг, не более	Артикул
ZК239-2	2000	2	45	13	60	97	60	4,11	ZK239204020
ZК239-2,5	2500	2	45	13	60	97	60	5,14	ZK239254020
ZК239-3	3000	2	45	13	60	97	60	6,17	ZK239304020
ZК239-2	2000	2,5	45	13	60	97	60	5,08	ZK239204025
ZК239-2,5	2500	2,5	45	13	60	97	60	6,35	ZK239254025
ZК239-3	3000	2,5	45	13	60	97	60	7,62	ZK239304025
ZК241-2	2000	2,5	32	9	40	62	32	3,71	ZK241204025
ZК241-2,5	2500	2,5	32	9	40	62	32	4,64	ZK241254025
ZК241-3	3000	2,5	32	9	40	62	32	5,56	ZK241304025

Профиль Z - образный ZBPM

Тип изделия	L, мм	S, мм	B, мм	H, мм	h, мм	Масса, кг, не более	Артикул
ZBPM-35-1	1000	2,5	50	100	50	2,8	ZBPM105025
ZBPM-35-2	2000	2,5	50	100	50	5,59	ZBPM205025
ZBPM-35-2,5	2500	2,5	50	100	50	6,99	ZBPM255025
ZBPM-35-3	3000	2,5	50	100	50	8,39	ZBPM305025
ZPM-50х70	1000	4	70	100	50	4,96	ZPM107040
ZPM-50х70	2000	4	70	100	50	9,92	ZPM207040
ZPM-50х70	2500	4	70	100	50	12,4	ZPM257040

Консоль опорная KKO

Консоли и полки кабельные

Консоли опорные ККО предназначены для установки в U-образных профилях типа SK и прокладки на них проводов, кабелей, лотков и коробов.

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг, не более	БРН, кН	Артикул
ККО1,5 100	120	1,5	44	140	0,35	1,4	KKO10015
ККО1,5 150	170	1,5	44	140	0,43	1,3	KKO15015
ККО1,5 250	270	1,5	44	140	0,60	1	KKO25015
ККО1,5 300	320	1,5	44	140	0,68	0,9	KKO30015
ККО2 100	120	2	44	140	0,46	1,7	KKO10020
ККО2 150	170	2	44	140	0,57	1,6	KKO15020
ККО2 250	270	2	44	140	0,79	1,3	KKO25020
ККО2 300	320	2	44	140	0,90	1,1	KKO30020

Подвес POB

Подвесы и стойки напольные

Подвесы POB применяются для установки на них консолей кабельных KKU, KKUF, KK, KKL, KPB, KPMD, KSM, KSMD, KSB, KSBD.

Тип изделия	L, мм	S, мм	S фланца, мм	B фланца, мм	H фланца, мм	Масса, кг, не более	Артикул
POB1,5 – 300	300	1,5	6	120	120	1,16	POB300418215
POB1,5 – 400	400	1,5	6	120	120	1,32	POB400418215
POB1,5 – 500	500	1,5	6	120	120	1,48	POB500418215
POB1,5 – 600	600	1,5	6	120	120	1,64	POB600418215
POB1,5 – 700	700	1,5	6	120	120	1,80	POB700418215
POB1,5 – 800	800	1,5	6	120	120	1,96	POB800418215
POB1,5 – 900	900	1,5	6	120	120	2,12	POB900418215
POB1,5 – 1000	1000	1,5	6	120	120	2,28	POB1000418215
POB1,5 – 1100	1100	1,5	6	120	120	2,44	POB1100418215
POB1,5 – 1200	1200	1,5	6	120	120	2,60	POB1200418215
POB1,5 – 1300	1300	1,5	6	120	120	2,76	POB1300418215
POB1,5 – 1400	1400	1,5	6	120	120	2,92	POB1400418215
POB1,5 – 1500	1500	1,5	6	120	120	3,08	POB1500418215
POB1,5 – 1600	1600	1,5	6	120	120	3,24	POB1600418215
POB1,5 – 1800	1800	1,5	6	120	120	3,56	POB1800418215
POB1,5 – 2000	2000	1,5	6	120	120	3,88	POB2000418215
POB1,5 – 2500	2500	1,5	6	120	120	4,68	POB2500418215
POB1,5 – 3000	3000	1,5	6	120	120	5,48	POB3000418215
POB2 – 300	300	2	6	120	120	1,32	POB300418220
POB2 – 400	400	2	6	120	120	1,53	POB400418220
POB2 – 500	500	2	6	120	120	1,75	POB500418220
POB2 – 600	600	2	6	120	120	1,96	POB600418220
POB2 – 700	700	2	6	120	120	2,17	POB700418220
POB2 – 800	800	2	6	120	120	2,39	POB800418220
POB2 – 900	900	2	6	120	120	2,60	POB900418220
POB2 – 1000	1000	2	6	120	120	2,81	POB1000418220
POB2 – 1100	1100	2	6	120	120	3,03	POB1100418220
POB2 – 1200	1200	2	6	120	120	3,24	POB1200418220
POB2 – 1300	1300	2	6	120	120	3,45	POB1300418220
POB2 – 1400	1400	2	6	120	120	3,67	POB1400418220
POB2 – 1500	1500	2	6	120	120	3,88	POB1500418220
POB2 – 1600	1600	2	6	120	120	4,09	POB1600418220
POB2 – 1800	1800	2	6	120	120	4,52	POB1800418220
POB2 – 2000	2000	2	6	120	120	4,95	POB2000418220
POB2 – 2500	2500	2	6	120	120	6,02	POB2500418220
POB2 – 3000	3000	2	6	120	120	7,08	POB3000418220
POB2,5 – 300	300	2,5	6	120	120	1,46	POB300418225
POB2,5 – 400	400	2,5	6	120	120	1,72	POB400418225
POB2,5 – 500	500	2,5	6	120	120	1,98	POB500418225
POB2,5 – 600	600	2,5	6	120	120	2,25	POB600418225
POB2,5 – 700	700	2,5	6	120	120	2,51	POB700418225
POB2,5 – 800	800	2,5	6	120	120	2,77	POB800418225
POB2,5 – 900	900	2,5	6	120	120	3,03	POB900418225
POB2,5 – 1000	1000	2,5	6	120	120	3,29	POB1000418225
POB2,5 – 1100	1100	2,5	6	120	120	3,55	POB1100418225
POB2,5 – 1200	1200	2,5	6	120	120	3,81	POB1200418225
POB2,5 – 1300	1300	2,5	6	120	120	4,08	POB1300418225
POB2,5 – 1400	1400	2,5	6	120	120	4,34	POB1400418225
POB2,5 – 1500	1500	2,5	6	120	120	4,60	POB1500418225
POB2,5 – 1600	1600	2,5	6	120	120	4,86	POB1600418225
POB2,5 – 1800	1800	2,5	6	120	120	5,38	POB1800418225
POB2,5 – 2000	2000	2,5	6	120	120	5,90	POB2000418225
POB2,5 – 2500	2500	2,5	6	120	120	7,21	POB2500418225
POB2,5 – 3000	3000	2,5	6	120	120	8,52	POB3000418225

Лоток угловой горизонтальный 90 перфорированный LMU90

Лотки монтажные перфорированные

чертёж

Лоток угловой горизонтальный 90 перфорированный LMU90

Лоток угловой горизонтальный 900 перфорированный LMU90 применяется для создания поворота кабельной трассы в горизонтальной плоскости. Соединители СЛ входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.

Тип изделия	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LM50х25 U90	0,8	50	25	0,20	LM5U900825
LM50х35 U90	0,8	50	35	0,23	LM5U900835
LM50х40 U90	0,8	50	40	0,24	LM5U900840
LM50х50 U90	0,8	50	50	0,28	LM5U900850
LM50х25 U90	1	50	25	0,25	LM5U901025
LM50х35 U90	1	50	35	0,29	LM5U901035
LM50х40 U90	1	50	40	0,31	LM5U901040
LM50х50 U90	1	40	50	0,32	LM4U901050
LM100х40 U90	0,8	100	40	0,37	LM10U900840
LM100х50 U90	0,8	100	50	0,41	LM10U900850
LM100х60 U90	0,8	100	60	0,45	LM10U900860
LM100х80 U90	0,8	100	80	0,53	LM10U900880
LM100х85 U90	0,8	100	85	0,55	LM10U900885
LM100х100 U90	0,8	100	100	0,61	LM10U9008100
LM100х110 U90	0,8	100	110	0,66	LM10U9008110
LM100х40 U90	1	100	40	0,46	LM10U901040
LM100х50 U90	1	100	50	0,51	LM10U901050
LM100х60 U90	1	100	60	0,56	LM10U901060
LM100х80 U90	1	100	80	0,66	LM10U901080
LM100х85 U90	1	100	85	0,69	LM10U901085
LM100х100 U90	1	100	100	0,77	LM10U9010100
LM100х110 U90	1	100	110	0,82	LM10U9010110
LM100х40 U90	1,2	100	40	0,55	LM10U901240
LM100х50 U90	1,2	100	50	0,61	LM10U901250
LM100х60 U90	1,2	100	60	0,67	LM10U901260
LM100х80 U90	1,2	100	80	0,79	LM10U901280
LM100х85 U90	1,2	100	85	0,82	LM10U901285
LM100х100 U90	1,2	100	100	0,92	LM10U9012100
LM100х110 U90	1,2	100	110	0,99	LM10U9012110
LM150х50 U90	1	150	50	0,71	LM15U901050
LM150х60 U90	1	150	60	0,77	LM15U901060
LM150х80 U90	1	150	80	0,89	LM15U901080
LM150х85 U90	1	150	85	0,92	LM15U901085
LM150х100 U90	1	150	100	1,01	LM15U9010100
LM150х110 U90	1	150	110	1,08	LM15U9010110
LM150х150 U90	1	150	150	1,35	LM15U9010150
LM150х50 U90	1,2	150	50	0,86	LM15U901250
LM150х60 U90	1,2	150	60	0,92	LM15U901260
LM150х80 U90	1,2	150	80	1,07	LM15U901280
LM150х85 U90	1,2	150	85	1,10	LM15U901285
LM150х100 U90	1,2	150	100	1,21	LM15U9012100
LM150х110 U90	1,2	150	110	1,29	LM15U9012110
LM150х150 U90	1,2	150	150	1,62	LM15U9012150
LM150х50 U90	1,5	150	50	1,07	LM15U901550
LM150х60 U90	1,5	150	60	1,15	LM15U901560
LM150х80 U90	1,5	150	80	1,33	LM15U901580
LM150х85 U90	1,5	150	85	1,38	LM15U901585
LM150х100 U90	1,5	150	100	1,52	LM15U9015100
LM150х110 U90	1,5	150	110	1,61	LM15U9015110
LM150х110 U90	1,5	150	110	1,61	LM15U9015110
LM150х150 U90	1,5	150	150	2,02	LM15U9015150
LM200х50 U90	1	200	50	0,96	LM20U901050
LM200х60 U90	1	200	60	1,02	LM20U901060
LM200х80 U90	1	200	80	1,15	LM20U901080
LM200х85 U90	1	200	85	1,19	LM20U901085
LM200х100 U90	1	200	100	1,29	LM20U9010100
LM200х110 U90	1	200	110	1,37	LM20U9010110
LM200х150 U90	1	200	150	1,67	LM20U9010150
LM200х200 U90	1	200	200	2,09	LM20U9010200
LM200х50 U90	1,2	200	50	1,15	LM20U901250
LM200х60 U90	1,2	200	60	1,23	LM20U901260
LM200х80 U90	1,2	200	80	1,39	LM20U901280
LM200х85 U90	1,2	200	85	1,43	LM20U901285
LM200х100 U90	1,2	200	100	1,55	LM20U9012100
LM200х110 U90	1,2	200	110	1,64	LM20U9012110
LM200х150 U90	1,2	200	150	2,01	LM20U9012150
LM200х200 U90	1,2	200	200	2,50	LM20U9012200
LM200х50 U90	1,5	200	50	1,44	LM20U901550
LM200х60 U90	1,5	200	60	1,53	LM20U901560
LM200х80 U90	1,5	200	80	1,73	LM20U901580
LM200х85 U90	1,5	200	85	1,78	LM20U901585
LM200х100 U90	1,5	200	100	1,94	LM20U9015100
LM200х110 U90	1,5	200	110	2,05	LM20U9015110
LM200х150 U90	1,5	200	150	2,51	LM20U9015150
LM200х200 U90	1,5	200	200	3,13	LM20U9015200
LM250х50 U90	1	250	50	1,24	LM25U901050
LM250х60 U90	1	250	60	1,31	LM25U901060
LM250х80 U90	1	250	80	1,46	LM25U901080
LM250х85 U90	1	250	85	1,50	LM25U901085
LM250х100 U90	1	250	100	1,62	LM25U9010100
LM250х110 U90	1	250	110	1,70	LM25U9010110
LM250х150 U90	1	250	150	2,03	LM25U9010150
LM250х200 U90	1	250	200	2,49	LM25U9010200
LM250х50 U90	1,2	250	50	1,49	LM25U901250
LM250х60 U90	1,2	250	60	1,57	LM25U901260
LM250х80 U90	1,2	250	80	1,75	LM25U901280
LM250х85 U90	1,2	250	85	1,80	LM25U901285
LM250х100 U90	1,2	250	100	1,94	LM25U9012100
LM250х110 U90	1,2	250	110	2,04	LM25U9012110
LM250х150 U90	1,2	250	150	2,44	LM25U9012150
LM250х200 U90	1,2	250	200	2,99	LM25U9012200
LM250х50 U90	1,5	250	50	1,86	LM25U901550
LM250х60 U90	1,5	250	60	1,97	LM25U901560
LM250х80 U90	1,5	250	80	2,19	LM25U901580
LM250х85 U90	1,5	250	85	2,25	LM25U901585
LM250х100 U90	1,5	250	100	2,42	LM25U9015100
LM250х110 U90	1,5	250	110	2,54	LM25U9015110
LM250х150 U90	1,5	250	150	3,05	LM25U9015150
LM250х200 U90	1,5	250	200	3,73	LM25U9015200

Крышка поворота лотка в горизонте на 90°

Крышки лотков монтажных

чертёж

Поворот лотка в горизонте на 90° НП

Лотки монтажные неперфорированные

чертёж

Лоток угловой горизонтальный 90 неперфорированный LMGU90 применяется для создания поворота кабельной трассы в горизонтальной плоскости. Соединители СЛ входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.

Тип изделия	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LMG50х25 U90	0,8	50	25	0,20	LMG5U900825
LMG50х35 U90	0,8	50	35	0,23	LMG5U900835
LMG50х40 U90	0,8	50	40	0,24	LMG5U900840
LMG50х50 U90	0,8	50	50	0,28	LMG5U900850
LMG50х25 U90	1	50	25	0,25	LMG5U901025
LMG50х35 U90	1	50	35	0,29	LMG5U901035
LMG50х40 U90	1	50	40	0,31	LMG5U901040
LMG50х50 U90	1	40	50	0,32	LMG4U901050
LMG100х40 U90	0,8	100	40	0,37	LMG10U900840
LMG100х50 U90	0,8	100	50	0,41	LMG10U900850
LMG100х60 U90	0,8	100	60	0,45	LMG10U900860
LMG100х80 U90	0,8	100	80	0,53	LMG10U900880
LMG100х85 U90	0,8	100	85	0,55	LMG10U900885
LMG100х100 U90	0,8	100	100	0,61	LMG10U9008100
LMG100х110 U90	0,8	100	110	0,66	LMG10U9008110
LMG100х40 U90	1	100	40	0,46	LMG10U901040
LMG100х50 U90	1	100	50	0,51	LMG10U901050
LMG100х60 U90	1	100	60	0,56	LMG10U901060
LMG100х80 U90	1	100	80	0,66	LMG10U901080
LMG100х85 U90	1	100	85	0,69	LMG10U901085
LMG100х100 U90	1	100	100	0,77	LMG10U9010100
LMG100х110 U90	1	100	110	0,82	LMG10U9010110
LMG100х40 U90	1,2	100	40	0,55	LMG10U901240
LMG100х50 U90	1,2	100	50	0,61	LMG10U901250
LMG100х60 U90	1,2	100	60	0,67	LMG10U901260
LMG100х80 U90	1,2	100	80	0,79	LMG10U901280
LMG100х85 U90	1,2	100	85	0,82	LMG10U901285
LMG100х100 U90	1,2	100	100	0,92	LMG10U9012100
LMG100х110 U90	1,2	100	110	0,99	LMG10U9012110
LMG150х50 U90	1	150	50	0,71	LMG15U901050
LMG150х60 U90	1	150	60	0,77	LMG15U901060
LMG150х80 U90	1	150	80	0,89	LMG15U901080
LMG150х85 U90	1	150	85	0,92	LMG15U901085
LMG150х100 U90	1	150	100	1,01	LMG15U9010100
LMG150х110 U90	1	150	110	1,08	LMG15U9010110
LMG150х150 U90	1	150	150	1,35	LMG15U9010150
LMG150х50 U90	1,2	150	50	0,86	LMG15U901250
LMG150х60 U90	1,2	150	60	0,92	LMG15U901260
LMG150х80 U90	1,2	150	80	1,07	LMG15U901280
LMG150х85 U90	1,2	150	85	1,10	LMG15U901285
LMG150х100 U90	1,2	150	100	1,21	LMG15U9012100
LMG150х110 U90	1,2	150	110	1,29	LMG15U9012110
LMG150х150 U90	1,2	150	150	1,62	LMG15U9012150

Поворот короба в горизонте на 45°

Короба

чертёж

Профиль L - образный (уголок)

Профили и полосы монтажные

Профиль L- образный предназначен для монтажа металлоконструкций, при открытой прокладке трубных и электрических проводок систем автоматизации и связи, установки на них приборов, аппаратов и других средств автоматизации и связи на строительном основании.

Уголок перфорированный К

Тип изделия	L, мм	S, мм	B, мм	H, мм	l, мм	l1, мм	t, мм	Масса, кг, не более	Артикул
К237-2	2000	3	36	50	36	9	50	3,77	K237203630
К237-2,5	2500	3	36	50	36	9	50	4,71	К237253630
К237-3	3000	3	36	50	36	9	50	5,65	К237303630
К242-2	2000	3	40	60	45	13	60	4,43	К242204030
К242-2,5	2500	3	40	60	45	13	60	5,53	К242254030
К242-3	3000	3	40	60	45	13	60	6,64	К242304030

Уголок перфорированный UK

Тип изделия	L, мм	S, мм	B, мм	H, мм	l, мм	l1, мм	t, мм	Масса, кг, не более	Артикул
UК237-2	2000	2	36	50	36	9	50	2,57	UK237203620
UК237-2,5	2500	2	36	50	36	9	50	3,22	UK237253620
UК237-3	3000	2	36	50	36	9	50	3,86	UK237303620
UК242-2	2000	2	40	60	45	13	60	3,01	UK242204020
UК242-2,5	2500	2	40	60	45	13	60	3,77	UK242254020
UК242-3	3000	2	40	60	45	13	60	4,52	UK242304020
UК237-2	2000	2,5	36	50	36	9	50	3,18	UK237203625
UК237-2,5	2500	2,5	36	50	36	9	50	3,97	UK237253625
UК237-3	3000	2,5	36	50	36	9	50	4,77	UK237303625
UК242-2	2000	2,5	40	60	45	13	60	3,73	UK242204025
UК242-2,5	2500	2,5	40	60	45	13	60	4,66	UK242254025
UК242-3	3000	2,5	40	60	45	13	60	5,59	UK242304025

Уголок перфорированный UBPM

Тип изделия	L, мм	S, мм	B, мм	H, мм	l, мм	l1, мм	t, мм	Масса, кг, не более	Артикул
UBPM-25-1	1000	2,5	50	50	25	8,5	50	1,86	UBPM105025
UBPM-25-2	2000	2,5	50	50	25	8,5	50	3,73	UBPM205025
UВPM-25-3	3000	2,5	50	50	25	8,5	50	5,59	UBPM305025
UPM-56х40-1	1000	2	40	56	25	8,5	50	1,44	UPM104020
UPM-56х40-2	2000	2	40	56	25	8,5	50	2,89	UPM204020
UPM-56х40-2,5	2500	2	40	56	25	8,5	50	3,61	UPM254020
UPM-56х40-3	3000	2	40	56	25	8,5	50	4,33	UPM304020
UPM-56х40-1	1000	2,5	40	56	25	8,5	50	1,79	UPM104025
UPM-56х40-2	2000	2,5	40	56	25	8,5	50	3,57	UPM204025
UPM-56х40-2,5	2500	2,5	40	56	25	8,5	50	4,46	UPM254025
UPM-56х40-3	3000	2,5	40	56	25	8,5	50	5,36	UPM304025
UPM-56х40-1	1000	3	40	56	25	8,5	50	2,12	UPM104030
UPM-56х40-2	2000	3	40	56	25	8,5	50	4,24	UPM204030
UPM-56х40-2,5	2500	3	40	56	25	8,5	50	5,30	UPM254030
UPM-56х40-3	3000	3	40	56	25	8,5	50	6,36	UPM304030

Основание одиночной полки К1158

Стойки и профили несущие

Основание одиночной полки предназначено для установки одной кабельной полки, при прокладке одноуровневой кабельной трассы.

Тип изделия	L, мм	S, мм	Н, мм	Масса, кг, не более	Артикул
К1158	150	2	100	0,30	К115810025
К1158	150	2,5	100	0,38	К115810020

Консоль опорная KKL

Консоли и полки кабельные

Консоли опорные KKL предназначены для установки в U-образных профилях типа SK и прокладки на них проводов, кабелей, лотков и коробов.

Тип изделия	L, мм	S консоли, мм	S фланца, мм	B фланца, мм	H фланца, мм	Масса, кг, не более	БРН, кН	Артикул
KKL1,5-100	120	1,5	4	32	50	0,14	1,7	KKL10015
KKL1,5-150	170	1,5	4	32	55	0,20	1,3	KKL15015
KKL1,5-200	220	1,5	4	32	60	0,26	1	KKL20015
KKL1,5-250	270	1,5	4	32	65	0,33	0,8	KKL25015
KKL1,5-300	320	1,5	4	32	71	0,41	0,95	KKL30015
KKL2-100	120	2	5	32	49	0,18	2,75	KKL10020
KKL2-150	170	2	5	32	54	0,25	2,21	KKL15020
KKL2-200	220	2	5	32	59	0,34	1,69	KKL20020
KKL2-250	270	2	5	32	64	0,43	1,3	KKL25020
KKL2-300	320	2	5	32	70	0,53	1,04	KKL30020

Скоба К1157

Стойки и профили несущие

Предназначены для крепления кабельных стоек привркой к закладным деталям или пристрелкой.

Тип изделия	L, мм	S, мм	H, мм	Масса, кг, не более	Артикул
К1157	160	2	45	0,14	К115716020

Подвес PDB

Подвесы и стойки напольные

Подвесы двойные PDB применяются для установки на них консолей кабельных KKU, KKUF, KK, KKL, KPB, KPMD, KSM, KSMD, KSB, KSBD.

Тип изделия	L, мм	S, мм	S фланца, мм	B фланца, мм	H фланца, мм	Масса, кг, не более	Артикул
PDB1,5 – 300	300	1,5	6	120	120	1,64	PDB300418220
PDB1,5 – 400	400	1,5	6	120	120	1,96	PDB400418220
PDB1,5 – 500	500	1,5	6	120	120	2,28	PDB500418220
PDB1,5 – 600	600	1,5	6	120	120	2,60	PDB600418220
PDB1,5 – 700	700	1,5	6	120	120	2,92	PDB700418220
PDB1,5 – 800	800	1,5	6	120	120	3,24	PDB800418220
PDB1,5 – 900	900	1,5	6	120	120	3,56	PDB900418220
PDB1,5 –1000	1000	1,5	6	120	120	3,88	PDB1000418220
PDB1,5 –1100	1100	1,5	6	120	120	4,20	PDB1100418220
PDB1,5 –1200	1200	1,5	6	120	120	4,52	PDB1200418220
PDB1,5 –1300	1300	1,5	6	120	120	4,84	PDB1300418220
PDB1,5 –1400	1400	1,5	6	120	120	5,16	PDB1400418220
PDB1,5 –1500	1500	1,5	6	120	120	5,48	PDB1500418220
PDB1,5 –1600	1600	1,5	6	120	120	5,80	PDB1600418220
PDB1,5 –1800	1800	1,5	6	120	120	6,44	PDB1800418220
PDB1,5 –2000	2000	1,5	6	120	120	7,08	PDB2000418220
PDB1,5 –2500	2500	1,5	6	120	120	8,69	PDB2500418220
PDB1,5 –3000	3000	1,5	6	120	120	10,29	PDB3000418220
PDB2 – 300	300	2	6	120	120	1,96	PDB300418220
PDB2 – 400	400	2	6	120	120	2,39	PDB400418220
PDB2 – 500	500	2	6	120	120	2,81	PDB500418220
PDB2 – 600	600	2	6	120	120	3,24	PDB600418220
PDB2 – 700	700	2	6	120	120	3,67	PDB700418220
PDB2 – 800	800	2	6	120	120	4,09	PDB800418220
PDB2 – 900	900	2	6	120	120	4,52	PDB900418220
PDB2 – 1000	1000	2	6	120	120	4,95	PDB1000418220
PDB2 – 1100	1100	2	6	120	120	5,38	PDB1100418220
PDB2 – 1200	1200	2	6	120	120	5,80	PDB1200418220
PDB2 – 1300	1300	2	6	120	120	6,23	PDB1300418220
PDB2 – 1400	1400	2	6	120	120	6,66	PDB1400418220
PDB2 – 1500	1500	2	6	120	120	7,08	PDB1500418220
PDB2 – 1600	1600	2	6	120	120	7,51	PDB1600418220
PDB2 – 1800	1800	2	6	120	120	8,36	PDB1800418220
PDB2 – 2000	2000	2	6	120	120	9,22	PDB2000418220
PDB2 – 2500	2500	2	6	120	120	11,35	PDB2500418220
PDB2 – 3000	3000	2	6	120	120	13,49	PDB3000418220
PDB2,5 – 300	300	2,5	6	120	120	2,25	PDB300418225
PDB2,5 – 400	400	2,5	6	120	120	2,77	PDB400418225
PDB2,5 – 500	500	2,5	6	120	120	3,29	PDB500418225
PDB2,5 – 600	600	2,5	6	120	120	3,81	PDB600418225
PDB2,5 – 700	700	2,5	6	120	120	4,34	PDB700418225
PDB2,5 – 800	800	2,5	6	120	120	4,86	PDB800418225
PDB2,5 – 900	900	2,5	6	120	120	5,38	PDB900418225
PDB2,5 –1000	1000	2,5	6	120	120	5,90	PDB1000418225
PDB2,5 –1100	1100	2,5	6	120	120	6,43	PDB1100418225
PDB2,5 –1200	1200	2,5	6	120	120	6,95	PDB1200418225
PDB2,5 –1300	1300	2,5	6	120	120	7,47	PDB1300418225
PDB2,5 –1400	1400	2,5	6	120	120	7,99	PDB1400418225
PDB2,5 –1500	1500	2,5	6	120	120	8,52	PDB1500418225
PDB2,5 –1600	1600	2,5	6	120	120	9,04	PDB1600418225
PDB2,5 –1800	1800	2,5	6	120	120	10,09	PDB1800418225
PDB2,5 –2000	2000	2,5	6	120	120	11,13	PDB2000418225
PDB2,5 –2500	2500	2,5	6	120	120	13,74	PDB2500418225
PDB2,5 –3000	3000	2,5	6	120	120	16,36	PDB3000418225

Крышка лотка тройникового

Крышки лотков монтажных

чертёж

Короб тройниковый

Короба

чертёж

Лоток лестничный угловой LLU45 R300

Лотки лестничного типа ЛЛ

Лоток лестничный угловой LLU45 применяется для создания поворота кабельной трассы в горизонтальной плоскости. Лотки соединяются между собой с помощью соединителя SLL входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
LL150х50 U45	309	1,2	150	50	1	2	0,87	LL15050U45122
LL200х50 U45	359	1,2	200	50	1	2	0,98	LL20050U45122
LL300х50 U45	459	1,2	300	50	1	2	1,19	LL30050U45122
LL400х50 U45	559	1,2	400	50	1	2	1,40	LL40050U45122
LL500х50 U45	659	1,2	500	50	1	2	1,60	LL50050U45122
LL600х50 U45	759	1,2	600	50	1	2	1,81	LL60050U45122
LL150х80 U45	309	1,2	150	80	1	2	1,07	LL15080U45122
LL200х80 U45	359	1,2	200	80	1	2	1,18	LL20080U45122
LL300х80 U45	459	1,2	300	80	1	2	1,40	LL30080U45122
LL400х80 U45	559	1,2	400	80	1	2	1,63	LL40080U45122
LL500х80 U45	659	1,2	500	80	1	2	1,85	LL50080U45122
LL600х80 U45	759	1,2	600	80	1	2	2,08	LL60080U45122
LL150х100 U45	309	1,2	150	100	1	2	1,20	LL150100U45122
LL200х100 U45	359	1,2	200	100	1	2	1,32	LL200100U45122
LL300х100 U45	459	1,2	300	100	1	2	1,55	LL300100U45122
LL400х100 U45	559	1,2	400	100	1	2	1,78	LL400100U45122
LL500х100 U45	659	1,2	500	100	1	2	2,02	LL500100U45122
LL600х100 U45	759	1,2	600	100	1	2	2,25	LL600100U45122
LL150х50 U45	309	1,5	150	50	1	2	1,04	LL15050U45152
LL200х50 U45	359	1,5	200	50	1	2	1,15	LL20050U45152
LL300х50 U45	459	1,5	300	50	1	2	1,37	LL30050U45152
LL400х50 U45	559	1,5	400	50	1	2	1,59	LL40050U45152
LL500х50 U45	659	1,5	500	50	1	2	1,81	LL50050U45152
LL600х50 U45	759	1,5	600	50	1	2	2,03	LL60050U45152
LL150х80 U45	309	1,5	150	80	1	2	1,28	LL15080U45152
LL200х80 U45	359	1,5	200	80	1	2	1,40	LL20080U45152
LL300х80 U45	459	1,5	300	80	1	2	1,64	LL30080U45152
LL400х80 U45	559	1,5	400	80	1	2	1,88	LL40080U45152
LL500х80 U45	659	1,5	500	80	1	2	2,12	LL50080U45152
LL600х80 U45	759	1,5	600	80	1	2	2,36	LL60080U45152
LL150х100 U45	309	1,5	150	100	1	2	1,44	LL150100U45152
LL200х100 U45	359	1,5	200	100	1	2	1,57	LL200100U45152
LL300х100 U45	459	1,5	300	100	1	2	1,82	LL300100U45152
LL400х100 U45	559	1,5	400	100	1	2	2,08	LL400100U45152
LL500х100 U45	659	1,5	500	100	1	2	2,33	LL500100U45152
LL600х100 U45	759	1,5	600	100	1	2	2,58	LL600100U45152
LL150х50 U45	309	2	150	50	1	2	1,31	LL15050U45202
LL200х50 U45	359	2	200	50	1	2	1,43	LL20050U45202
LL300х50 U45	459	2	300	50	1	2	1,67	LL30050U45202
LL400х50 U45	559	2	400	50	1	2	1,91	LL40050U45202
LL500х50 U45	659	2	500	50	1	2	2,16	LL50050U45202
LL600х50 U45	759	2	600	50	1	2	2,40	LL60050U45202
LL150х80 U45	309	2	150	80	1	2	1,63	LL15080U45202
LL200х80 U45	359	2	200	80	1	2	1,77	LL20080U45202
LL300х80 U45	459	2	300	80	1	2	2,03	LL30080U45202
LL400х80 U45	559	2	400	80	1	2	2,30	LL40080U45202
LL500х80 U45	659	2	500	80	1	2	2,57	LL50080U45202
LL600х80 U45	759	2	600	80	1	2	2,84	LL60080U45202
LL150х100 U45	309	2	150	100	1	2	1,85	LL150100U45202
LL200х100 U45	359	2	200	100	1	2	1,99	LL200100U45202
LL300х100 U45	459	2	300	100	1	2	2,28	LL300100U45202
LL400х100 U45	559	2	400	100	1	2	2,56	LL400100U45202
LL500х100 U45	659	2	500	100	1	2	2,85	LL500100U45202
LL600х100 U45	759	2	600	100	1	2	3,13	LL600100U45202

Кабельные полки К1160–1164

Консоли и полки кабельные

Кабельные полки предназначены для прокладки на них кабелей, лотков, коробов. Монтируются в кабельную стойку К1150 - К1155 при помощи ключа К1156.

Тип изделия	L, мм	S, мм	l, мм	H, мм	Число отверстий на полке	Масса, кг, не более	БРН, кН	Артикул
К1160	175	1,5	150	51	5	0,257	0,130	К116015015
К1161	265	1,5	250	61	8	0,409	0,206	К116125015
К1162	355	1,5	340	61	11	0,557	0,300	К116234015
К1163	445	1,5	430	71	14	0,681	0,375	К116343015
К1164	610	1,5	625	71	20	0,920	0,450	К116462515
К1160	175	2	150	51	5	0,343	0,175	К116015020
К1161	265	2	250	61	8	0,545	0,275	К116125020
К1162	355	2	340	61	11	0,743	0,400	К116234020
К1163	445	2	430	71	14	0,908	0,500	К116343020
К1164	610	2	625	71	20	1,225	0,600	К116462520
К1160	175	2,5	150	51	5	0,429	0,210	К116015025
К1161	265	2,5	250	61	8	0,681	0,330	К116125025
К1162	355	2,5	340	61	11	0,929	0,480	К116234025
К1163	445	2,5	430	71	14	1,135	0,600	К116343025
К1164	610	2,5	625	71	20	1,533	0,720	К116462520

Ключ К1156

Стойки и профили несущие

Лоток угловой горизонтальный 45 перфорированный LMU45

Лотки монтажные перфорированные

чертёж

Лоток угловой горизонтальный 45 перфорированный LMU45

Лоток угловой горизонтальный 450 перфорированный LMU45 применяется для создания поворота кабельной трассы в горизонтальной плоскости. Соединители СЛ входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.

Тип изделия	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LM50х25 U45	0,8	50	25	0,18	LM5U450825
LM50х35 U45	0,8	50	35	0,21	LM5U450835
LM50х40 U45	0,8	50	40	0,22	LM5U450840
LM50х50 U45	0,8	50	50	0,25	LM5U450850
LM50х25 U45	1	50	25	0,23	LM5U451025
LM50х35 U45	1	50	35	0,26	LM5U451035
LM50х40 U45	1	50	40	0,28	LM5U451040
LM50х50 U45	1	40	50	0,29	LM5U451050
LM100х40 U45	0,8	100	40	0,32	LM10U450840
LM100х50 U45	0,8	100	50	0,35	LM10U450850
LM100х60 U45	0,8	100	60	0,39	LM10U450860
LM100х80 U45	0,8	100	80	0,45	LM10U450880
LM100х85 U45	0,8	100	85	0,47	LM10U450885
LM100х100 U45	0,8	100	100	0,53	LM10U4508100
LM100х110 U45	0,8	100	110	0,56	LM10U4508110
LM100х40 U45	1	100	40	0,40	LM10U451040
LM100х50 U45	1	100	50	0,44	LM10U451050
LM100х60 U45	1	100	60	0,48	LM10U451060
LM100х80 U45	1	100	80	0,57	LM10U451080
LM100х85 U45	1	100	85	0,59	LM10U451085
LM100х100 U45	1	100	100	0,66	LM10U4510100
LM100х110 U45	1	100	110	0,70	LM10U4510110
LM100х40 U45	1,2	100	40	0,48	LM10U451240
LM100х50 U45	1,2	100	50	0,53	LM10U451250
LM100х60 U45	1,2	100	60	0,58	LM10U451260
LM100х80 U45	1,2	100	80	0,68	LM10U451280
LM100х85 U45	1,2	100	85	0,71	LM10U451285
LM100х100 U45	1,2	100	100	0,79	LM10U4512100
LM100х110 U45	1,2	100	110	0,85	LM10U4512110
LM150х50 U45	1	150	50	0,60	LM15U451050
LM150х60 U45	1	150	60	0,65	LM15U451060
LM150х80 U45	1	150	80	0,75	LM15U451080
LM150х85 U45	1	150	85	0,77	LM15U451085
LM150х100 U45	1	150	100	0,85	LM15U4510100
LM150х110 U45	1	150	110	0,90	LM15U4510110
LM150х150 U45	1	150	150	1,12	LM15U4510150
LM150х50 U45	1,2	150	50	0,72	LM15U451250
LM150х60 U45	1,2	150	60	0,78	LM15U451260
LM150х80 U45	1,2	150	80	0,89	LM15U451280
LM150х85 U45	1,2	150	85	0,92	LM15U451285
LM150х100 U45	1,2	150	100	1,02	LM15U4512100
LM150х110 U45	1,2	150	110	1,08	LM15U4512110
LM150х150 U45	1,2	150	150	1,34	LM15U4512150
LM150х50 U45	1,5	150	50	0,90	LM15U451550
LM150х60 U45	1,5	150	60	0,97	LM15U451560
LM150х80 U45	1,5	150	80	1,12	LM15U451580
LM150х85 U45	1,5	150	85	1,16	LM15U451585
LM150х100 U45	1,5	150	100	1,27	LM15U4515100
LM150х110 U45	1,5	150	110	1,35	LM15U4515110
LM150х150 U45	1,5	150	150	1,68	LM15U4515150
LM200х50 U45	1	200	50	0,79	LM20U451050
LM200х60 U45	1	200	60	0,84	LM20U451060
LM200х80 U45	1	200	80	0,95	LM20U451080
LM200х85 U45	1	200	85	0,98	LM20U451085
LM200х100 U45	1	200	100	1,06	LM20U4510100
LM200х110 U45	1	200	110	1,12	LM20U4510110
LM200х150 U45	1	200	150	1,36	LM20U4510150
LM200х200 U45	1	200	200	1,69	LM20U4510200
LM200х50 U45	1,2	200	50	0,95	LM20U451250
LM200х60 U45	1,2	200	60	1,01	LM20U451260
LM200х80 U45	1,2	200	80	1,14	LM20U451280
LM200х85 U45	1,2	200	85	1,17	LM20U451285
LM200х100 U45	1,2	200	100	1,27	LM20U4512100
LM200х110 U45	1,2	200	110	1,34	LM20U4512110
LM200х150 U45	1,2	200	150	1,63	LM20U4512150
LM200х200 U45	1,2	200	200	2,03	LM20U4512200
LM200х50 U45	1,5	200	50	1,19	LM20U451550
LM200х60 U45	1,5	200	60	1,26	LM20U451560
LM200х80 U45	1,5	200	80	1,43	LM20U451580
LM200х85 U45	1,5	200	85	1,47	LM20U451585
LM200х100 U45	1,5	200	100	1,59	LM20U4515100
LM200х110 U45	1,5	200	110	1,68	LM20U4515110
LM200х150 U45	1,5	200	150	2,04	LM20U4515150
LM200х200 U45	1,5	200	200	2,53	LM20U4515200
LM250х50 U45	1	250	50	1,01	LM25U451050
LM250х60 U45	1	250	60	1,06	LM25U451060
LM250х80 U45	1	250	80	1,18	LM25U451080
LM250х85 U45	1	250	85	1,21	LM25U451085
LM250х100 U45	1	250	100	1,31	LM25U4510100
LM250х110 U45	1	250	110	1,37	LM25U4510110
LM250х150 U45	1	250	150	1,63	LM25U4510150
LM250х200 U45	1	250	200	1,99	LM25U4510200
LM250х50 U45	1,2	250	50	1,21	LM25U451250
LM250х60 U45	1,2	250	60	1,28	LM25U451260
LM250х80 U45	1,2	250	80	1,42	LM25U451280
LM250х85 U45	1,2	250	85	1,46	LM25U451285
LM250х100 U45	1,2	250	100	1,57	LM25U4512100
LM250х110 U45	1,2	250	110	1,64	LM25U4512110
LM250х150 U45	1,2	250	150	1,96	LM25U4512150
LM250х200 U45	1,2	250	200	2,38	LM25U4512200
LM250х50 U45	1,5	250	50	1,51	LM25U451550
LM250х60 U45	1,5	250	60	1,60	LM25U451560
LM250х80 U45	1,5	250	80	1,78	LM25U451580
LM250х85 U45	1,5	250	85	1,82	LM25U451585
LM250х100 U45	1,5	250	100	1,96	LM25U4515100
LM250х110 U45	1,5	250	110	2,05	LM25U4515110
LM250х150 U45	1,5	250	150	2,45	LM25U4515150
LM250х200 U45	1,5	250	200	2,98	LM25U4515200
LM300х50 U45	1	300	50	1,25	LM30U451050
LM300х60 U45	1	300	60	1,31	LM30U451060
LM300х80 U45	1	300	80	1,44	LM30U451080

Крышка ответвителя лотка в горизонте

Крышки лотков монтажных

чертёж

Лоток угловой горизонтальный 450 неперфорированный LMGU45

Лотки монтажные неперфорированные

чертёж

Лоток угловой горизонтальный 450 неперфорированный LMGU45

Лоток угловой горизонтальный 450 неперфорированный LMU45 применяется для создания поворота кабельной трассы в горизонтальной плоскости. Соединители СЛ входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.

Тип изделия	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
LMG50х25 U45	0,8	50	25	0,18	LMG5U450825
LMG50х35 U45	0,8	50	35	0,21	LMG5U450835
LMG50х40 U45	0,8	50	40	0,22	LMG5U450840
LMG50х50 U45	0,8	50	50	0,25	LMG5U450850
LMG50х25 U45	1	50	25	0,23	LMG5U451025
LMG50х35 U45	1	50	35	0,26	LMG5U451035
LMG50х40 U45	1	50	40	0,28	LMG5U451040
LMG50х50 U45	1	40	50	0,29	LMG5U451050
LMG100х40 U45	0,8	100	40	0,32	LMG10U450840
LMG100х50 U45	0,8	100	50	0,35	LMG10U450850
LMG100х60 U45	0,8	100	60	0,39	LMG10U450860
LMG100х80 U45	0,8	100	80	0,45	LMG10U450880
LMG100х85 U45	0,8	100	85	0,47	LMG10U450885
LMG100х100 U45	0,8	100	100	0,53	LMG10U4508100
LMG100х110 U45	0,8	100	110	0,56	LMG10U4508110
LMG100х40 U45	1	100	40	0,40	LMG10U451040
LMG100х50 U45	1	100	50	0,44	LMG10U451050
LMG100х60 U45	1	100	60	0,48	LMG10U451060
LMG100х80 U45	1	100	80	0,57	LMG10U451080
LMG100х85 U45	1	100	85	0,59	LMG10U451085
LMG100х100 U45	1	100	100	0,66	LMG10U4510100
LMG100х110 U45	1	100	110	0,70	LMG10U4510110
LMG100х40 U45	1,2	100	40	0,48	LMG10U451240
LMG100х50 U45	1,2	100	50	0,53	LMG10U451250
LMG100х60 U45	1,2	100	60	0,58	LMG10U451260
LMG100х80 U45	1,2	100	80	0,68	LMG10U451280
LMG100х85 U45	1,2	100	85	0,71	LMG10U451285
LMG100х100 U45	1,2	100	100	0,79	LMG10U4512100
LMG100х110 U45	1,2	100	110	0,85	LMG10U4512110
LMG150х50 U45	1	150	50	0,60	LMG15U451050
LMG150х60 U45	1	150	60	0,65	LMG15U451060
LMG150х80 U45	1	150	80	0,75	LMG15U451080
LMG150х85 U45	1	150	85	0,77	LMG15U451085
LMG150х100 U45	1	150	100	0,85	LMG15U4510100
LMG150х110 U45	1	150	110	0,90	LMG15U4510110
LMG150х150 U45	1	150	150	1,12	LMG15U4510150
LMG150х50 U45	1,2	150	50	0,72	LMG15U451250
LMG150х60 U45	1,2	150	60	0,78	LMG15U451260
LMG150х80 U45	1,2	150	80	0,89	LMG15U451280
LMG150х85 U45	1,2	150	85	0,92	LMG15U451285
LMG150х100 U45	1,2	150	100	1,02	LMG15U4512100
LMG150х110 U45	1,2	150	110	1,08	LMG15U4512110
LMG150х150 U45	1,2	150	150	1,34	LMG15U4512150
LMG150х50 U45	1,5	150	50	0,90	LMG15U451550
LMG150х60 U45	1,5	150	60	0,97	LMG15U451560
LMG150х80 U45	1,5	150	80	1,12	LMG15U451580
LMG150х85 U45	1,5	150	85	1,16	LMG15U451585
LMG150х100 U45	1,5	150	100	1,27	LMG15U4515100
LMG150х110 U45	1,5	150	110	1,35	LMG15U4515110
LMG150х150 U45	1,5	150	150	1,68	LMG15U4515150
LMG200х50 U45	1	200	50	0,79	LMG20U451050
LMG200х60 U45	1	200	60	0,84	LMG20U451060
LMG200х80 U45	1	200	80	0,95	LMG20U451080
LMG200х85 U45	1	200	85	0,98	LMG20U451085
LMG200х100 U45	1	200	100	1,06	LMG20U4510100
LMG200х110 U45	1	200	110	1,12	LMG20U4510110
LMG200х150 U45	1	200	150	1,36	LMG20U4510150
LMG200х200 U45	1	200	200	1,69	LMG20U4510200
LMG200х50 U45	1,2	200	50	0,95	LMG20U451250
LMG200х60 U45	1,2	200	60	1,01	LMG20U451260
LMG200х80 U45	1,2	200	80	1,14	LMG20U451280
LMG200х85 U45	1,2	200	85	1,17	LMG20U451285
LMG200х100 U45	1,2	200	100	1,27	LMG20U4512100
LMG200х110 U45	1,2	200	110	1,34	LMG20U4512110
LMG200х150 U45	1,2	200	150	1,63	LMG20U4512150
LMG200х200 U45	1,2	200	200	2,03	LMG20U4512200
LMG200х50 U45	1,5	200	50	1,19	LMG20U451550
LMG200х60 U45	1,5	200	60	1,26	LMG20U451560
LMG200х80 U45	1,5	200	80	1,43	LMG20U451580
LMG200х85 U45	1,5	200	85	1,47	LMG20U451585
LMG200х100 U45	1,5	200	100	1,59	LMG20U4515100
LMG200х110 U45	1,5	200	110	1,68	LMG20U4515110
LMG200х150 U45	1,5	200	150	2,04	LMG20U4515150
LMG200х200 U45	1,5	200	200	2,53	LMG20U4515200
LMG250х50 U45	1	250	50	1,01	LMG25U451050
LMG250х60 U45	1	250	60	1,06	LMG25U451060
LMG250х80 U45	1	250	80	1,18	LMG25U451080
LMG250х85 U45	1	250	85	1,21	LMG25U451085
LMG250х100 U45	1	250	100	1,31	LMG25U4510100
LMG250х110 U45	1	250	110	1,37	LMG25U4510110
LMG250х150 U45	1	250	150	1,63	LMG25U4510150
LMG250х200 U45	1	250	200	1,99	LMG25U4510200
LMG250х50 U45	1,2	250	50	1,21	LMG25U451250
LMG250х60 U45	1,2	250	60	1,28	LMG25U451260
LMG250х80 U45	1,2	250	80	1,42	LMG25U451280
LMG250х85 U45	1,2	250	85	1,46	LMG25U451285
LMG250х100 U45	1,2	250	100	1,57	LMG25U4512100
LMG250х110 U45	1,2	250	110	1,64	LMG25U4512110
LMG250х150 U45	1,2	250	150	1,96	LMG25U4512150
LMG250х200 U45	1,2	250	200	2,38	LMG25U4512200
LMG250х50 U45	1,5	250	50	1,51	LMG25U451550
LMG250х60 U45	1,5	250	60	1,60	LMG25U451560
LMG250х80 U45	1,5	250	80	1,78	LMG25U451580
LMG250х85 U45	1,5	250	85	1,82	LMG25U451585
LMG250х100 U45	1,5	250	100	1,96	LMG25U4515100
LMG250х110 U45	1,5	250	110	2,05	LMG25U4515110
LMG250х150 U45	1,5	250	150	2,45	LMG25U4515150
LMG250х200 U45	1,5	250	200	2,98	LMG25U4515200

Ответвитель короба в горизонте

Короба

чертёж

Подвес POBL

Подвесы и стойки напольные

чертёж

Подвесы POBL применяются для установки на них консолей кабельных KKU, KKUF, KK, KKL, KPB, KPMD, KSM, KSMD, KSB, KSBD.

Тип изделия	L, мм	S, мм	S фланца, мм	B фланца, мм	H фланца, мм	Масса, кг, не более	Артикул
POBL1,5 – 300	300	1,5	6	120	120	1,09	POBL300418215
POBL1,5 – 400	400	1,5	6	120	120	1,23	POBL400418215
POBL1,5 – 500	500	1,5	6	120	120	1,37	POBL500418215
POBL1,5 – 600	600	1,5	6	120	120	1,50	POBL600418215
POBL1,5 – 700	700	1,5	6	120	120	1,64	POBL700418215
POBL1,5 – 800	800	1,5	6	120	120	1,78	POBL800418215
POBL1,5 – 900	900	1,5	6	120	120	1,92	POBL900418215
POBL1,5 –1000	1000	1,5	6	120	120	2,06	POBL1000418215
POBL1,5 –1100	1100	1,5	6	120	120	2,19	POBL1100418215
POBL1,5 –1200	1200	1,5	6	120	120	2,33	POBL1200418215
POBL1,5 –1300	1300	1,5	6	120	120	2,47	POBL1300418215
POBL1,5 –1400	1400	1,5	6	120	120	2,61	POBL1400418215
POBL1,5 –1500	1500	1,5	6	120	120	2,74	POBL1500418215
POBL1,5 –1600	1600	1,5	6	120	120	2,88	POBL1600418215
POBL1,5 –1800	1800	1,5	6	120	120	3,16	POBL1800418215
POBL1,5 –2000	2000	1,5	6	120	120	3,43	POBL2000418215
POBL1,5 –2500	2500	1,5	6	120	120	4,12	POBL2500418215
POBL1,5 –3000	3000	1,5	6	120	120	1,09	POBL3000418215
POBL2 – 300	300	2	6	120	120	4,81	POBL300418220
POBL2 – 400	400	2	6	120	120	1,22	POBL400418220
POBL2 – 500	500	2	6	120	120	1,40	POBL500418220
POBL2 – 600	600	2	6	120	120	1,58	POBL600418220
POBL2 – 700	700	2	6	120	120	1,76	POBL700418220
POBL2 – 800	800	2	6	120	120	1,94	POBL800418220
POBL2 – 900	900	2	6	120	120	2,12	POBL900418220
POBL2 – 1000	1000	2	6	120	120	2,30	POBL1000418220
POBL2 – 1100	1100	2	6	120	120	2,48	POBL1100418220
POBL2 – 1200	1200	2	6	120	120	2,66	POBL1200418220
POBL2 – 1300	1300	2	6	120	120	2,84	POBL1300418220
POBL2 – 1400	1400	2	6	120	120	3,03	POBL1400418220
POBL2 – 1500	1500	2	6	120	120	3,21	POBL1500418220
POBL2 – 1600	1600	2	6	120	120	3,39	POBL1600418220
POBL2 – 1800	1800	2	6	120	120	3,57	POBL300418215
POBL2 – 2000	2000	2	6	120	120	3,93	POBL1800418220
POBL2 – 2500	2500	2	6	120	120	4,29	POBL2000418220
POBL2 – 3000	3000	2	6	120	120	5,19	POBL2500418220
POBL2,5 – 300	300	2,5	6	120	120	1,34	POBL3000418220
POBL2,5 – 400	400	2,5	6	120	120	1,57	POBL300418225
POBL2,5 – 500	500	2,5	6	120	120	1,79	POBL400418225
POBL2,5 – 600	600	2,5	6	120	120	2,01	POBL500418225
POBL2,5 – 700	700	2,5	6	120	120	2,23	POBL600418225
POBL2,5 – 800	800	2,5	6	120	120	2,45	POBL700418225
POBL2,5 – 900	900	2,5	6	120	120	2,67	POBL800418225
POBL2,5 –1000	1000	2,5	6	120	120	2,90	POBL900418225
POBL2,5 –1100	1100	2,5	6	120	120	3,12	POBL1000418225
POBL2,5 –1200	1200	2,5	6	120	120	3,34	POBL1100418225
POBL2,5 –1300	1300	2,5	6	120	120	3,56	POBL1200418225
POBL2,5 –1400	1400	2,5	6	120	120	3,78	POBL1300418225
POBL2,5 –1500	1500	2,5	6	120	120	4,00	POBL1400418225
POBL2,5 –1600	1600	2,5	6	120	120	4,23	POBL1500418225
POBL2,5 –1800	1800	2,5	6	120	120	4,67	POBL1600418225
POBL2,5 –2000	2000	2,5	6	120	120	5,11	POBL1800418225
POBL2,5 –2500	2500	2,5	6	120	120	6,22	POBL2000418225
POBL2,5 –3000	3000	2,5	6	120	120	7,33	POBL2500418225

Консоль KKU

Консоли и полки кабельные

Консоли кабельные универсальные KKU предназначены для прокладки на них проводов, кабелей, лотков и коробов. Устанавливается на U-образных профилях типа SKU, С-образных профилях типа SC, SCl, SCK, SCKl, а также для крепления на стену.

Тип изделия	L, мм	S, мм	S1, мм	В, мм	H, мм	Масса, кг, не более	БРН, кН	Артикул
KKU1,5-100	120	1,5	4	48	86	0,28	3,51	KKU10015
KKU1,5-150	170	1,5	4	48	91	0,36	3,38	KKU15015
KKU1,5-200	220	1,5	4	48	96	0,43	3,24	KKU22015
KKU1,5-250	270	1,5	4	48	101	0,51	2,88	KKU25015
KKU1,5-300	320	1,5	4	48	107	0,60	2,7	KKU30015
KKU1,5-350	370	1,5	4	48	112	0,68	2,52	KKU35015
KKU1,5-400	420	1,5	4	48	117	0,77	2,33	KKU40015
KKU1,5-450	470	1,5	4	48	122	0,87	2,2	KKU45015
KKU1,5-500	520	1,5	4	48	128	0,96	2	KKU50015
KKU1,5-550	570	1,5	4	48	133	1,06	1,85	KKU55015
KKU1,5-600	620	1,5	4	48	138	1,17	1,7	KKU60015
KKU1,5-650	670	1,5	4	48	138	1,27	1,62	KKU65015
KKU2-100	120	2	5	48	86	0,36	3,6	KKU20020
KKU2-150	170	2	5	48	91	0,46	3,2	KKU25020
KKU2-200	220	2	5	48	96	0,56	3	KKU30020
KKU2-250	270	2	5	48	101	0,66	2,8	KKU35020
KKU2-300	320	2	5	48	107	0,77	2,55	KKU40020
KKU2-350	370	2	5	48	112	0,89	2,35	KKU45020
KKU2-400	420	2	5	48	117	1,00	2,2	KKU50020
KKU2-450	470	2	5	48	122	1,13	2	KKU57020
KKU2-500	520	2	5	48	128	1,25	1,85	KKU60020
KKU2-550	570	2	5	48	133	1,38	1,7	KKU65020
KKU2-600	620	2	5	48	138	1,52	3,8	KKU20025
KKU2-650	620	2	5	48	143	1,66	3,7	KKU25025
KKU2,5-100	120	2,5	5	48	86	0,40	3,6	KKU30025
KKU2,5-150	170	2,5	5	48	91	0,52	3,5	KKU35025
KKU2,5-200	220	2,5	5	48	96	0,64	3,4	KKU40025
KKU2,5-250	270	2,5	5	48	101	0,77	3,2	KKU45025
KKU2,5-300	320	2,5	5	48	107	0,90	3	KKU50025
KKU2,5-350	370	2,5	5	48	112	1,04	2,8	KKU55025
KKU2,5-400	420	2,5	5	48	117	1,18	2,6	KKU62025
KKU2,5-450	470	2,5	5	48	122	1,33	3,2	KKU65025
KKU2,5-500	520	2,5	5	48	128	1,48	3,51	KKU10015
KKU2,5-550	570	2,5	5	48	133	1,64	3,38	KKU15015
KKU2,5-600	620	2,5	5	48	138	1,81	3,24	KKU22015
KKU2,5-650	620	2,5	5	48	143	1,97	2,88	KKU25015

Крышка лотка крестообразного

Крышки лотков монтажных

чертёж

Короб крестообразный

Короба

чертёж

Лоток лестничный угловой LLU90 R300

Лотки лестничного типа ЛЛ

Лоток лестничный угловой LLU90 применяется для создания поворота кабельной трассы в горизонтальной плоскости. Лотки соединяются между собой с помощью соединителя SLL входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно. При необходимости лотки комплектуются крышкой KLLU90. Соединение лотка с крышкой производится при помощи прижима крышки лотка универсального FU-KL на имеющиеся метизы с установкой дополнительной гайки.

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
LL150х50 U90	550	1,2	150	50	1	3	1,57	LL15050U90123
LL200х50 U90	600	1,2	200	50	1	3	1,75	LL20050U90123
LL300х50 U90	700	1,2	300	50	1	3	2,12	LL30050U90123
LL400х50 U90	800	1,2	400	50	1	3	2,49	LL40050U90123
LL500х50 U90	900	1,2	500	50	1	3	2,85	LL50050U90123
LL600х50 U90	1000	1,2	600	50	1	3	3,22	LL60050U90123
LL150х80 U90	550	1,2	150	80	1	3	1,94	LL15080U90123
LL200х80 U90	600	1,2	200	80	1	3	2,14	LL20080U90123
LL300х80 U90	700	1,2	300	80	1	3	2,55	LL30080U90123
LL400х80 U90	800	1,2	400	80	1	3	2,95	LL40080U90123
LL500х80 U90	900	1,2	500	80	1	3	3,36	LL50080U90123
LL600х80 U90	1000	1,2	600	80	1	3	3,76	LL60080U90123
LL150х100 U90	550	1,2	150	100	1	3	2,19	LL150100U90123
LL200х100 U90	600	1,2	200	100	1	3	2,40	LL200100U90123
LL300х100 U90	700	1,2	300	100	1	3	2,84	LL300100U90123
LL400х100 U90	800	1,2	400	100	1	3	3,27	LL400100U90123
LL500х100 U90	900	1,2	500	100	1	3	3,70	LL500100U90123
LL600х100 U90	1000	1,2	600	100	1	3	4,13	LL600100U90123
LL150х50 U90	550	1,5	150	50	1	3	1,88	LL15050U90153
LL200х50 U90	600	1,5	200	50	1	3	2,08	LL20050U90153
LL300х50 U90	700	1,5	300	50	1	3	2,48	LL30050U90153
LL400х50 U90	800	1,5	400	50	1	3	2,88	LL40050U90153
LL500х50 U90	900	1,5	500	50	1	3	3,27	LL50050U90153
LL600х50 U90	1000	1,5	600	50	1	3	3,67	LL60050U90153
LL150х80 U90	550	1,5	150	80	1	3	2,34	LL15080U90153
LL200х80 U90	600	1,5	200	80	1	3	2,57	LL20080U90153
LL300х80 U90	700	1,5	300	80	1	3	3,01	LL30080U90153
LL400х80 U90	800	1,5	400	80	1	3	3,46	LL40080U90153
LL500х80 U90	900	1,5	500	80	1	3	3,91	LL50080U90153
LL600х80 U90	1000	1,5	600	80	1	3	4,35	LL60080U90153
LL150х100 U90	550	1,5	150	100	1	3	2,65	LL150100U90153
LL200х100 U90	600	1,5	200	100	1	3	2,89	LL200100U90153
LL300х100 U90	700	1,5	300	100	1	3	3,37	LL300100U90153
LL400х100 U90	800	1,5	400	100	1	3	3,85	LL400100U90153
LL500х100 U90	900	1,5	500	100	1	3	4,33	LL500100U90153
LL600х100 U90	1000	1,5	600	100	1	3	4,81	LL600100U90153
LL150х50 U90	550	2	150	50	1	3	2,40	LL15050U90203
LL200х50 U90	600	2	200	50	1	3	2,62	LL20050U90203
LL300х50 U90	700	2	300	50	1	3	3,07	LL30050U90203
LL400х50 U90	800	2	400	50	1	3	3,53	LL40050U90203
LL500х50 U90	900	2	500	50	1	3	3,98	LL50050U90203
LL600х50 U90	1000	2	600	50	1	3	4,43	LL60050U90203
LL150х80 U90	550	2	150	80	1	3	3,01	LL15080U90203
LL200х80 U90	600	2	200	80	1	3	3,27	LL20080U90203
LL300х80 U90	700	2	300	80	1	3	3,79	LL30080U90203
LL400х80 U90	800	2	400	80	1	3	4,31	LL40080U90203
LL500х80 U90	900	2	500	80	1	3	4,82	LL50080U90203
LL600х80 U90	1000	2	600	80	1	3	5,34	LL60080U90203
LL150х100 U90	550	2	150	100	1	3	3,43	LL150100U90203
LL200х100 U90	600	2	200	100	1	3	3,71	LL200100U90203
LL300х100 U90	700	2	300	100	1	3	4,27	LL300100U90203
LL400х100 U90	800	2	400	100	1	3	4,83	LL400100U90203
LL500х100 U90	900	2	500	100	1	3	5,38	LL500100U90203
LL600х100 U90	1000	2	600	100	1	3	5,94	LL600100U90203

Профиль U-образный SKU 50х50

Стойки и профили несущие

Профиль U – образный SKU 50х50 предназначен для установки на него консолей кабельных универсальных типа KKU, KKUF при монтаже кабельных трасс.

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
SKU2-50х50-300	300	2	50	50	0,67	SKU505030020
SKU2-50х50-400	400	2	50	50	0,89	SKU505040020
SKU2-50х50-500	500	2	50	50	1,11	SKU505050020
SKU2-50х50-600	600	2	50	50	1,34	SKU505060020
SKU2-50х50-700	700	2	50	50	1,56	SKU505070020
SKU2-50х50-800	800	2	50	50	1,78	SKU505080020
SKU2-50х50-900	900	2	50	50	2,01	SKU505090020
SKU2-50х50-1000	1000	2	50	50	2,23	SKU5050100020
SKU2-50х50-1100	1100	2	50	50	2,45	SKU5050110020
SKU2-50х50-1200	1200	2	50	50	2,68	SKU5050120020
SKU2-50х50-1300	1300	2	50	50	2,90	SKU5050130020
SKU2-50х50-1400	1400	2	50	50	3,12	SKU5050140020
SKU2-50х50-1500	1500	2	50	50	3,34	SKU5050150020
SKU2-50х50-1600	1600	2	50	50	3,57	SKU5050160020
SKU2-50х50-1800	1800	2	50	50	4,01	SKU5050180020
SKU2-50х50-2000	2000	2	50	50	4,46	SKU5050200020
SKU2-50х50-2500	2500	2	50	50	5,57	SKU5050250020
SKU2-50х50-3000	3000	2	50	50	6,69	SKU5050300020
SKU2.5-50х50-300	300	2,5	50	50	0,82	SKU505030025
SKU2.5-50х50-400	400	2,5	50	50	1,10	SKU505040025
SKU2.5-50х50-500	500	2,5	50	50	1,37	SKU505050025
SKU2.5-50х50-600	600	2,5	50	50	1,65	SKU505060025
SKU2.5-50х50-700	700	2,5	50	50	1,92	SKU505070025
SKU2.5-50х50-800	800	2,5	50	50	2,20	SKU505080025
SKU2.5-50х50-900	900	2,5	50	50	2,47	SKU505090025
SKU2.5-50х50-1000	1000	2,5	50	50	2,75	SKU5050100025
SKU2.5-50х50-1100	1100	2,5	50	50	3,02	SKU5050110025
SKU2.5-50х50-1200	1200	2,5	50	50	3,30	SKU5050120025
SKU2.5-50х50-1300	1300	2,5	50	50	3,57	SKU5050130025
SKU2.5-50х50-1400	1400	2,5	50	50	3,85	SKU5050140025
SKU2.5-50х50-1500	1500	2,5	50	50	4,12	SKU5050150025
SKU2.5-50х50-1600	1600	2,5	50	50	4,40	SKU5050160025
SKU2.5-50х50-1800	1800	2,5	50	50	4,95	SKU5050180025
SKU2.5-50х50-2000	2000	2,5	50	50	5,50	SKU5050200025
SKU2.5-50х50-2500	2500	2,5	50	50	6,87	SKU5050250025
SKU2.5-50х50-3000	3000	2,5	50	50	8,24	SKU5050300025
SKU3-50х50-300	300	3	50	50	0,97	SKU505030030
SKU3-50х50-400	400	3	50	50	1,30	SKU505040030
SKU3-50х50-500	500	3	50	50	1,62	SKU505050030
SKU3-50х50-600	600	3	50	50	1,95	SKU505060030
SKU3-50х50-700	700	3	50	50	2,27	SKU505070030
SKU3-50х50-800	800	3	50	50	2,60	SKU505080030
SKU3-50х50-900	900	3	50	50	2,92	SKU505090030
SKU3-50х50-1000	1000	3	50	50	3,25	SKU5050100030
SKU3-50х50-1100	1100	3	50	50	3,57	SKU5050110030
SKU3-50х50-1200	1200	3	50	50	3,90	SKU5050120030
SKU3-50х50-1300	1300	3	50	50	4,22	SKU5050130030
SKU3-50х50-1400	1400	3	50	50	4,55	SKU5050140030
SKU3-50х50-1500	1500	3	50	50	4,87	SKU5050150030
SKU3-50х50-1600	1600	3	50	50	5,20	SKU5050160030
SKU3-50х50-1800	1800	3	50	50	5,85	SKU5050180030
SKU3-50х50-2000	2000	3	50	50	6,50	SKU5050200030
SKU3-50х50-2500	2500	3	50	50	8,12	SKU5050250030
SKU3-50х50-3000	3000	3	50	50	9,75	SKU5050300030
SKU4-50х50-300	300	4	50	50	1,26	SKU505030040
SKU4 -50х50-400	400	4	50	50	1,68	SKU505040040
SKU4-50х50-500	500	4	50	50	2,10	SKU505050040
SKU4 -50х50-600	600	4	50	50	2,52	SKU505060040
SKU4-50х50-700	700	4	50	50	2,95	SKU505070040
SKU4 -50х50-800	800	4	50	50	3,37	SKU505080040
SKU4-50х50-900	900	4	50	50	3,79	SKU505090040
SKU4 -50х50-1000	1000	4	50	50	4,21	SKU5050100040
SKU4-50х50-1100	1100	4	50	50	4,63	SKU5050110040
SKU4 -50х50-1200	1200	4	50	50	5,05	SKU5050120040
SKU4-50х50-1300	1300	4	50	50	5,47	SKU5050130040
SKU4 -50х50-1400	1400	4	50	50	5,89	SKU5050140040
SKU4-50х50-1500	1500	4	50	50	6,31	SKU5050150040
SKU4 -50х50-1600	1600	4	50	50	6,73	SKU5050160040
SKU4-50х50-1800	1800	4	50	50	7,57	SKU5050180040
SKU4 -50х50-2000	2000	4	50	50	8,42	SKU5050200040
SKU4-50х50-2500	2500	4	50	50	10,52	SKU5050250040
SKU4-50х50-3000	3000	4	50	50	12,62	SKU5050300040

Консоль кабельная универсальная усиленная KKUF

Консоли и полки кабельные

Консоль кабельная универсальная усиленная KKUF

Консоли кабельные универсальные KKUF предназначены для прокладки на них проводов, кабелей, лотков и коробов. Устанавливается на U-образных профилях типа SKU, С-образных профилях типа SC, SCl, SCK, SCKl, а также для крепления ну стену.

Тип изделия	L, мм	S, мм	S1, мм	В, мм	H, мм	Масса, кг, не более	БРН, кН	Артикул
KKUF1,5-100	120	1,5	4	48	86	0,30	3,92	KKUF10015
KKUF1,5-150	170	1,5	4	48	91	0,39	3,77	KKUF15015
KKUF1,5-200	220	1,5	4	48	96	0,47	3,61	KKUF20015
KKUF1,5-250	270	1,5	4	48	101	0,56	3,21	KKUF25015
KKUF1,5-300	320	1,5	4	48	107	0,66	3,01	KKUF30015
KKUF1,5-350	370	1,5	4	48	112	0,75	2,81	KKUF35015
KKUF1,5-400	420	1,5	4	48	117	0,85	2,6	KKUF40015
KKUF1,5-45	470	1,5	4	48	122	0,95	2,45	KKUF45015
KKUF1,5-500	520	1,5	4	48	128	1,06	2,23	KKUF50015
KKUF1,5-550	570	1,5	4	48	133	1,17	2,06	KKUF55015
KKUF1,5-600	620	1,5	4	48	138	1,28	1,9	KKUF60015
KKUF1,5-650	670	1,5	4	48	143	1,39	1,81	KKUF65015
KKUF2-100	120	2	5	48	86	0,39	4,35	KKUF10020
KKUF2-150	170	2	5	48	91	0,50	4,18	KKUF10020
KKUF2-200	220	2	5	48	96	0,61	4,02	KKUF20020
KKUF2-250	270	2	5	48	101	0,73	3,57	KKUF25020
KKUF2-300	320	2	5	48	107	0,85	3,35	KKUF30020
KKUF2-350	370	2	5	48	112	0,97	3,12	KKUF35020
KKUF2-400	420	2	5	48	117	1,10	2,84	KKUF40020
KKUF2-450	470	2	5	48	122	1,24	2,62	KKUF45020
KKUF2-500	520	2	5	48	128	1,38	2,45	KKUF50020
KKUF2-550	570	2	5	48	133	1,52	2,23	KKUF55020
KKUF2-600	620	2	5	48	138	1,66	2,06	KKUF60020
KKUF2-650	670	2	5	48	143	1,81	1,9	KKUF65020
KKUF2,5-100	120	2,5	4	48	86	0,44	4,45	KKUF10025
KKUF2,5-150	170	2,5	4	48	91	0,57	4,36	KKUF15025
KKUF2,5-200	220	2,5	4	48	96	0,71	4,25	KKUF20025
KKUF2,5-250	270	2,5	4	48	101	0,85	4,11	KKUF25025
KKUF2,5-300	320	2,5	4	48	107	0,99	4	KKUF30025
KKUF2,5-350	370	2,5	4	48	112	1,15	3,85	KKUF35025
KKUF2,5-400	420	2,5	4	48	117	1,30	3,7	KKUF40025
KKUF2,5-450	470	2,5	4	48	122	1,46	3,55	KKUF45025
KKUF2,5-500	520	2,5	4	48	128	1,63	3,4	KKUF50025
KKUF2,5-550	570	2,5	4	48	133	2	3,25	KKUF55025
KKUF2,5-600	620	2,5	4	48	138	1,98	3,12	KKUF60025
KKUF2,5-650	670	2,5	4	48	143	2,17	2,95	KKUF65025

Подвес одиночный из профиля 45х30 POP45

Подвесы и стойки напольные

Подвесы одиночные из профиля 45х30 POP45 применяются для установки на них консолей кабельных KKU, KKUF, KK, KKL, KPB, KPMD, KSM, KSMD, KSB, KSBD.

Тип изделия	L, мм	S, мм	S фланца, мм	B фланца, мм	H фланца, мм	Масса, кг, не более	Артикул
POP45-1,5 - 200	200	1,5	6	90	150	0,87	POP4520015
POP45-1,5 - 300	300	1,5	6	90	150	0,99	POP4530015
POP45-1,5 - 400	400	1,5	6	90	150	1,10	POP4540015
POP45-1,5 - 500	500	1,5	6	90	150	1,22	POP4550015
POP45-1,5 - 600	600	1,5	6	90	150	1,34	POP4560015
POP45-1,5 - 700	700	1,5	6	90	150	1,45	POP4570015
POP45-1,5 - 800	800	1,5	6	90	150	1,57	POP4580015
POP45-1,5 - 900	900	1,5	6	90	150	1,69	POP4590015
POP45-1,5 - 1000	1000	1,5	6	90	150	1,80	POP45100015
POP45-1,5 - 1100	1100	1,5	6	90	150	1,92	POP45110015
POP45-1,5 - 1200	1200	1,5	6	90	150	2,03	POP45120015
POP45-1,5 - 1300	1300	1,5	6	90	150	2,15	POP45130015
POP45-1,5 - 1400	1400	1,5	6	90	150	2,27	POP45140015
POP45-1,5 - 1500	1500	1,5	6	90	150	2,38	POP45150015
POP45-1,5 - 1600	1600	1,5	6	90	150	2,50	POP45160015
POP45-1,5 - 1800	1800	1,5	6	90	150	2,73	POP45180015
POP45-1,5 - 2000	2000	1,5	6	90	150	2,97	POP45200015
POP45-1,5 - 2500	2500	1,5	6	90	150	3,55	POP45250015
POP45-1,5 - 3000	3000	1,5	6	90	150	4,13	POP45300015
POP45-2 - 200	200	2	6	90	150	0,94	POP4520020
POP45-2 - 300	300	2	6	90	150	1,09	POP4530020
POP45-2 - 400	400	2	6	90	150	1,25	POP4540020
POP45-2 - 500	500	2	6	90	150	1,40	POP4550020
POP45-2 - 600	600	2	6	90	150	1,55	POP4560020
POP45-2 - 700	700	2	6	90	150	1,70	POP4570020
POP45-2 - 800	800	2	6	90	150	1,85	POP4580020
POP45-2 - 900	900	2	6	90	150	2,01	POP4590020
POP45-2 - 1000	1000	2	6	90	150	2,16	POP45100020
POP45-2 - 1100	1100	2	6	90	150	2,31	POP45110020
POP45-2 - 1200	1200	2	6	90	150	2,46	POP45120020
POP45-2 - 1300	1300	2	6	90	150	2,62	POP45130020
POP45-2 - 1400	1400	2	6	90	150	2,77	POP45140020
POP45-2 - 1500	1500	2	6	90	150	2,92	POP45150020
POP45-2 - 1600	1600	2	6	90	150	3,07	POP45160020
POP45-2 - 1800	1800	2	6	90	150	3,38	POP45180020
POP45-2 - 2000	2000	2	6	90	150	3,68	POP45200020
POP45-2 - 2500	2500	2	6	90	150	4,44	POP45250020
POP45-2 - 3000	3000	2	6	90	150	5,20	POP45300020
POP45-2,5 - 200	200	2,5	6	90	150	1,02	POP4520025
POP45-2,5 - 300	300	2,5	6	90	150	1,21	POP4530025
POP45-2,5 - 400	400	2,5	6	90	150	1,40	POP4540025
POP45-2,5 - 500	500	2,5	6	90	150	1,60	POP4550025
POP45-2,5 - 600	600	2,5	6	90	150	1,79	POP4560025
POP45-2,5 - 700	700	2,5	6	90	150	1,98	POP4570025
POP45-2,5 - 800	800	2,5	6	90	150	2,17	POP4580025
POP45-2,5 - 900	900	2,5	6	90	150	2,36	POP4590025
POP45-2,5 - 1000	1000	2,5	6	90	150	2,56	POP45100025
POP45-2,5 - 1100	1100	2,5	6	90	150	2,75	POP45110025
POP45-2,5 - 1200	1200	2,5	6	90	150	2,94	POP45120025
POP45-2,5 - 1300	1300	2,5	6	90	150	3,13	POP45130025
POP45-2,5 - 1400	1400	2,5	6	90	150	3,32	POP45140025
POP45-2,5 - 1500	1500	2,5	6	90	150	3,52	POP45150025
POP45-2,5 - 1600	1600	2,5	6	90	150	3,71	POP45160025
POP45-2,5 - 1800	1800	2,5	6	90	150	4,09	POP45180025
POP45-2,5 - 2000	2000	2,5	6	90	150	4,48	POP45200025
POP45-2,5 - 2500	2500	2,5	6	90	150	5,44	POP45250025
POP45-2,5 - 3000	3000	2,5	6	90	150	6,40	POP45300025

Лоток тройниковый

Лотки монтажные перфорированные

чертёж

Крышка поворота лотка в вертикальной плоскости вниз на 90°

Крышки лотков монтажных

чертёж

Лоток тройниковый неперфорированный LMGТ

Лотки монтажные неперфорированные

Лоток тройниковый неперфорированный LMGТ

Лоток тройниковый неперфорированный типа LMGT применяется для создания разветвления кабельной трассы в горизонтальной плоскости на три направления. Соединители SL входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.

Тип изделия	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
LMG50х25 Т	0,8	50	25	0,32	LMGT502508
LMG50х35 Т	0,8	50	35	0,35	LMGT503508
LMG50х40 Т	0,8	50	40	0,37	LMGT504008
LMG50х50 Т	0,8	50	50	0,40	LMGT505008
LMG50х25 Т	1	50	25	0,40	LMGT502510
LMG50х35 Т	1	50	35	0,44	LMGT503510
LMG50х40 Т	1	50	40	0,46	LMGT504010
LMG50х50 Т	1	40	50	0,47	LMGT505010
LMG100х40 Т	0,8	100	40	0,52	LMGT1004008
LMG100х50 Т	0,8	100	50	0,56	LMGT1005008
LMG100х60 Т	0,8	100	60	0,59	LMGT1006008
LMG100х80 Т	0,8	100	80	0,67	LMGT1008008
LMG100х85 Т	0,8	100	85	0,69	LMGT1008508
LMG100х100 Т	0,8	100	100	0,74	LMGT10010008
LMG100х110 Т	0,8	100	110	0,78	LMGT10011008
LMG100х40 Т	1	100	40	0,65	LMGT1004010
LMG100х50 Т	1	100	50	0,70	LMGT1005010
LMG100х60 Т	1	100	60	0,74	LMGT1006010
LMG100х80 Т	1	100	80	0,83	LMGT1008010
LMG100х85 Т	1	100	85	0,86	LMGT1008510
LMG100х100 Т	1	100	100	0,93	LMGT10010010
LMG100х110 Т	1	100	110	0,97	LMGT10011010
LMG100х40 Т	1,2	100	40	0,78	LMGT1004012
LMG100х50 Т	1,2	100	50	0,84	LMGT1005012
LMG100х60 Т	1,2	100	60	0,89	LMGT1006012
LMG100х80 Т	1,2	100	80	1,00	LMGT1008012
LMG100х85 Т	1,2	100	85	1,03	LMGT1008512
LMG100х100 Т	1,2	100	100	1,11	LMGT10010012
LMG100х110 Т	1,2	100	110	1,17	LMGT10011012
LMG150х50 Т	1	150	50	0,93	LMGT1505010
LMG150х60 Т	1	150	60	0,98	LMGT1506010
LMG150х80 Т	1	150	80	1,08	LMGT1508010
LMG150х85 Т	1	150	85	1,11	LMGT1508510
LMG150х100 Т	1	150	100	1,18	LMGT15010010
LMG150х110 Т	1	150	110	1,23	LMGT15011010
LMG150х150 Т	1	150	150	1,43	LMGT15015010
LMG150х50 Т	1,2	150	50	1,12	LMGT1505012
LMG150х60 Т	1,2	150	60	1,18	LMGT1506012
LMG150х80 Т	1,2	150	80	1,30	LMGT1508012
LMG150х85 Т	1,2	150	85	1,33	LMGT1508512
LMG150х100 Т	1,2	150	100	1,42	LMGT15010012
LMG150х110 Т	1,2	150	110	1,48	LMGT15011012
LMG150х150 Т	1,2	150	150	1,72	LMGT15015012
LMG150х50 Т	1,5	150	50	1,39	LMGT1505015
LMG150х60 Т	1,5	150	60	1,47	LMGT1506015
LMG150х80 Т	1,5	150	80	1,62	LMGT1508015
LMG150х85 Т	1,5	150	85	1,66	LMGT1508515

Поворот короба в вертикальной плоскости вниз на 90°

Короба

чертёж

Профиль U-образный SKU 50х70

Стойки и профили несущие

Профиль U – образный SKU 50х70 предназначены для установки на него консолей кабельных универсальных типа KKU, KKUF при монтаже кабельных трасс.

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
SKU2-50х70-300	300	2	50	70	0,76	SKU507030020
SKU2-50х70-400	400	2	50	70	1,02	SKU507040020
SKU2-50х70-500	500	2	50	70	1,27	SKU507050020
SKU2-50х70-600	600	2	50	70	1,53	SKU507060020
SKU2-50х70-700	700	2	50	70	1,78	SKU507070020
SKU2-50х70-800	800	2	50	70	2,03	SKU507080020
SKU2-50х70-900	900	2	50	70	2,29	SKU507090020
SKU2-50х70-1000	1000	2	50	70	2,54	SKU5070100020
SKU2-50х70-1100	1100	2	50	70	2,80	SKU5070110020
SKU2-50х70-1200	1200	2	50	70	3,05	SKU5070120020
SKU2-50х70-1300	1300	2	50	70	3,31	SKU5070130020
SKU2-50х70-1400	1400	2	50	70	3,56	SKU5070140020
SKU2-50х70-1500	1500	2	50	70	3,82	SKU5070150020
SKU2-50х70-1600	1600	2	50	70	4,07	SKU5070160020
SKU2-50х70-1700	1800	2	50	70	4,58	SKU5070180020
SKU2-50х70-1800	2000	2	50	70	5,09	SKU5070200020
SKU2-50х70-2500	2500	2	50	70	6,36	SKU5070250020
SKU2-50х70-3000	3000	2	50	70	7,63	SKU5070300020
SKU2.5-50х70-300	300	2,5	50	70	0,94	SKU507030025
SKU2.5-50х70-400	400	2,5	50	70	1,26	SKU507040025
SKU2.5-50х70-500	500	2,5	50	70	1,57	SKU507050025
SKU2.5-50х70-600	600	2,5	50	70	1,88	SKU507060025
SKU2.5-50х70-700	700	2,5	50	70	2,20	SKU507070025
SKU2.5-50х70-800	800	2,5	50	70	2,51	SKU507080025
SKU2.5-50х70-900	900	2,5	50	70	2,83	SKU507090025
SKU2.5-50х70-1000	1000	2,5	50	70	3,14	SKU5070100025
SKU2.5-50х70-1100	1100	2,5	50	70	3,45	SKU5070110025
SKU2.5-50х70-1200	1200	2,5	50	70	3,77	SKU5070120025
SKU2.5-50х70-1300	1300	2,5	50	70	4,08	SKU5070130025
SKU2.5-50х70-1400	1400	2,5	50	70	4,40	SKU5070140025
SKU2.5-50х70-1500	1500	2,5	50	70	4,71	SKU5070150025
SKU2.5-50х70-1600	1600	2,5	50	70	5,02	SKU5070160025
SKU2.5-50х70-1700	1800	2,5	50	70	5,65	SKU5070180025
SKU2.5-50х70-1800	2000	2,5	50	70	6,28	SKU5070200025
SKU2.5 -50х70-2500	2500	2,5	50	70	7,85	SKU5070250025
SKU2.5 -50х70-3000	3000	2,5	50	70	9,42	SKU5070300025

Консоль кабельная универсальная усиленная SM – SKU

Консоли и полки кабельные

Консоль кабельная универсальная усиленная SM – SKU

Консоли кабельные универсальные усиленные SM-SKU предназначены для прокладки на них проводов, кабелей, лотков и коробов. Устанавливается на U-образных профилях типа SKU.

Тип изделия	L, мм	S, мм	S1, мм	В, мм	H, мм	Масса, кг, не более	БРН, кН	Артикул
SM-SKU2-50x50-100	120	2	4	52	126	0,72	4,4	SMSKU5010020
SM-SKU2-50x50-150	170	2	4	52	126	0,81	4,4	SMSKU5015020
SM-SKU2-50x50-200	220	2	4	52	126	0,90	4,3	SMSKU5020020
SM-SKU2-50x50-250	270	2	4	52	126	1,00	4,1	SMSKU5025020
SM-SKU2-50x50-300	320	2	4	52	126	1,10	4,1	SMSKU5030020
SM-SKU2-50x50-350	370	2	4	52	126	1,20	4	SMSKU5035020
SM-SKU2-50x50-400	420	2	4	52	176	1,52	3,9	SMSKU5040020
SM-SKU2-50x50-450	470	2	4	52	176	1,63	3,9	SMSKU5045020
SM-SKU2-50x50-500	520	2	4	52	176	1,75	3,8	SMSKU5050020
SM-SKU2-50x50-550	570	2	4	52	176	1,87	3,8	SMSKU5055020
SM-SKU2-50x50-600	620	2	4	52	176	1,99	3,7	SMSKU5060020
SM-SKU2,5-50x50-100	120	2,5	4	52	126	0,77	5,3	SMSKU5010020
SM-SKU2,5-50x50-150	170	2,5	4	52	126	0,87	5,3	SMSKU5015025
SM-SKU2,5-50x50-200	220	2,5	4	52	126	0,99	2,5	SMSKU5020025
SM-SKU2,5-50x50-250	270	2,5	4	52	126	1,10	4,9	SMSKU5025025
SM-SKU2,5-50x50-300	320	2,5	4	52	126	1,23	4,9	SMSKU5030025
SM-SKU2,5-50x50-350	370	2,5	4	52	126	1,35	4,8	SMSKU5035025
SM-SKU2,5-50x50-400	420	2,5	4	52	176	1,70	4,7	SMSKU5040025
SM-SKU2,5-50x50-450	470	2,5	4	52	176	1,84	4,7	SMSKU5045025
SM-SKU2,5-50x50-500	520	2,5	4	52	176	1,98	4,6	SMSKU5050025
SM-SKU2,5-50x50-550	570	2,5	4	52	176	2,13	4,6	SMSKU5055025
SM-SKU2,5-50x50-600	620	2,5	4	52	176	2,28	4,4	SMSKU5060025
SM-SKU3-50x50-100	120	3	4	52	126	0,81	6,6	SMSKU5010030
SM-SKU3-50x50-150	170	3	4	52	126	0,93	6,6	SMSKU5015030
SM-SKU3-50x50-200	220	3	4	52	126	1,07	6,4	SMSKU5020030
SM-SKU3-50x50-250	270	3	4	52	126	1,21	6,2	SMSKU5025030
SM-SKU3-50x50-300	320	3	4	52	126	1,35	6,2	SMSKU5030030
SM-SKU3-50x50-350	370	3	4	52	126	1,50	6	SMSKU5035030
SM-SKU3-50x50-400	420	3	4	52	176	1,87	5,8	SMSKU5040030
SM-SKU3-50x50-450	470	3	4	52	176	2,03	5,8	SMSKU5045030
SM-SKU3-50x50-500	520	3	4	52	176	2,20	5,7	SMSKU5050030
SM-SKU3-50x50-550	570	3	4	52	176	2,38	5,7	SMSKU5055030
SM-SKU3-50x50-600	620	3	4	52	176	2,56	5,5	SMSKU5060030

Крышка поворота лотка в вертикальной плоскости вниз на 45°

Крышки лотков монтажных

чертёж

Поворот короба в вертикальной плоскости вниз на 45°

Короба

чертёж

Лоток лестничный тройниковый типа LL на 3 направления R300

Лотки лестничного типа ЛЛ

Лоток лестничный тройниковый типа LL на 3 направления R300

Лоток лестничный тройниковый типа LLT применяется для разветвления кабельной трассы на три направления в горизонтальной плоскости. Лотки соединяются между собой с помощью соединителя SLL входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно. При необходимости лотки комплектуются крышкой KLLT. Соединение лотка с крышкой производится при помощи прижима крышки лотка универсального FU-KL на имеющиеся метизы с установкой дополнительной гайки.

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
LL150х50 Т	950	1,2	150	50	1	3+3	2,91	LL15050T90126
LL200х50 Т	1000	1,2	200	50	1	3+3	3,19	LL20050T90126
LL300х50 Т	1100	1,2	300	50	1	3+3	3,76	LL30050T90126
LL400х50 Т	1200	1,2	400	50	1	3+3	4,33	LL40050T90126
LL500х50 Т	1300	1,2	500	50	1	3+3	4,90	LL50050T90126
LL600х50 Т	1400	1,2	600	50	1	3+3	5,47	LL60050T90126
LL150х80 Т	950	1,2	150	80	1	3+3	3,51	LL15080T90126
LL200х80 Т	1000	1,2	200	80	1	3+3	3,81	LL20080T90126
LL300х80 Т	1100	1,2	300	80	1	3+3	4,41	LL30080T90126
LL400х80 Т	1200	1,2	400	80	1	3+3	5,01	LL40080T90126
LL500х80 Т	1300	1,2	500	80	1	3+3	5,61	LL50080T90126
LL600х80 Т	1400	1,2	600	80	1	3+3	6,20	LL60080T90126
LL150х100 Т	950	1,2	150	100	1	3+3	3,92	LL150100T90126
LL200х100 Т	1000	1,2	200	100	1	3+3	4,23	LL200100T90126
LL300х100 Т	1100	1,2	300	100	1	3+3	4,84	LL300100T90126
LL400х100 Т	1200	1,2	400	100	1	3+3	5,46	LL400100T90126
LL500х100 Т	1300	1,2	500	100	1	3+3	6,08	LL500100T90126
LL600х100 Т	1400	1,2	600	100	1	3+3	6,69	LL600100T90126
LL150х50 Т	950	1,5	150	50	1	3+3	3,41	LL15050T90156
LL200х50 Т	1000	1,5	200	50	1	3+3	3,71	LL20050T90156
LL300х50 Т	1100	1,5	300	50	1	3+3	4,30	LL30050T90156
LL400х50 Т	1200	1,5	400	50	1	3+3	4,90	LL40050T90156
LL500х50 Т	1300	1,5	500	50	1	3+3	5,49	LL50050T90156
LL600х50 Т	1400	1,5	600	50	1	3+3	6,08	LL60050T90156
LL150х80 Т	950	1,5	150	80	1	3+3	4,17	LL15080T90156
LL200х80 Т	1000	1,5	200	80	1	3+3	4,49	LL20080T90156
LL300х80 Т	1100	1,5	300	80	1	3+3	5,11	LL30080T90156
LL400х80 Т	1200	1,5	400	80	1	3+3	5,74	LL40080T90156
LL500х80 Т	1300	1,5	500	80	1	3+3	6,37	LL50080T90156
LL600х80 Т	1400	1,5	600	80	1	3+3	7,00	LL60080T90156
LL150х100 Т	950	1,5	150	100	1	3+3	4,68	LL150100T90156
LL200х100 Т	1000	1,5	200	100	1	3+3	5,00	LL200100T90156
LL300х100 Т	1100	1,5	300	100	1	3+3	5,66	LL300100T90156
LL400х100 Т	1200	1,5	400	100	1	3+3	6,31	LL400100T90156
LL500х100 Т	1300	1,5	500	100	1	3+3	6,96	LL500100T90156
LL600х100 Т	1400	1,5	600	100	1	3+3	7,61	LL600100T90156
LL150х50 Т	950	2	150	50	1	3+3	4,26	LL15050T90206
LL200х50 Т	1000	2	200	50	1	3+3	4,57	LL20050T90206
LL300х50 Т	1100	2	300	50	1	3+3	5,20	LL30050T90206
LL400х50 Т	1200	2	400	50	1	3+3	5,84	LL40050T90206
LL500х50 Т	1300	2	500	50	1	3+3	6,47	LL50050T90206
LL600х50 Т	1400	2	600	50	1	3+3	7,10	LL60050T90206
LL150х80 Т	950	2	150	80	1	3+3	5,27	LL15080T90206
LL200х80 Т	1000	2	200	80	1	3+3	5,61	LL20080T90206
LL300х80 Т	1100	2	300	80	1	3+3	6,29	LL30080T90206
LL400х80 Т	1200	2	400	80	1	3+3	6,97	LL40080T90206
LL500х80 Т	1300	2	500	80	1	3+3	7,65	LL50080T90206
LL600х80 Т	1400	2	600	80	1	3+3	8,33	LL60080T90206
LL150х100 Т	950	2	150	100	1	3+3	5,94	LL150100T90206
LL200х100 Т	1000	2	200	100	1	3+3	6,30	LL200100T90206
LL300х100 Т	1100	2	300	100	1	3+3	7,01	LL300100T90206
LL400х100 Т	1200	2	400	100	1	3+3	7,72	LL400100T90206
LL500х100 Т	1300	2	500	100	1	3+3	8,43	LL500100T90206
LL600х100 Т	1400	2	600	100	1	3+3	9,14	LL600100T90206

Подвес двойной из профиля 45х30 POPD45

Подвесы и стойки напольные

Подвесы двойные из профиля 45х30 POP45 применяются для установки на них консолей кабельных KKU, KKUF, KK, KKL, KPB, KPMD, KSM, KSMD, KSB, KSBD.

Тип изделия	L, мм	S, мм	S фланца, мм	B фланца, мм	H фланца, мм	Масса, кг, не более	Артикул
POPD45-1,5 - 200	200	1,5	6	90	150	1,10	POPD4520015
POPD45-1,5 - 300	300	1,5	6	90	150	1,34	POPD4530015
POPD45-1,5 - 400	400	1,5	6	90	150	1,57	POPD4540015
POPD45-1,5 - 500	500	1,5	6	90	150	1,80	POPD4550015
POPD45-1,5 - 600	600	1,5	6	90	150	2,03	POPD4560015
POPD45-1,5 - 700	700	1,5	6	90	150	2,27	POPD4570015
POPD45-1,5 - 800	800	1,5	6	90	150	2,50	POPD4580015
POPD45-1,5 - 900	900	1,5	6	90	150	2,73	POPD4590015
POPD45-1,5 -1000	1000	1,5	6	90	150	2,97	POPD45100015
POPD45-1,5 -1100	1100	1,5	6	90	150	3,20	POPD45110015
POPD45-1,5 -1200	1200	1,5	6	90	150	3,43	POPD45120015
POPD45-1,5 -1300	1300	1,5	6	90	150	3,67	POPD45130015
POPD45-1,5 -1400	1400	1,5	6	90	150	3,90	POPD45140015
POPD45-1,5 -1500	1500	1,5	6	90	150	4,13	POPD45150015
POPD45-1,5 -1600	1600	1,5	6	90	150	4,37	POPD45160015
POPD45-1,5 -1800	1800	1,5	6	90	150	4,83	POPD45180015
POPD45-1,5 -2000	2000	1,5	6	90	150	5,30	POPD45200015
POPD45-1,5 -2500	2500	1,5	6	90	150	6,46	POPD45250015
POPD45-1,5 -3000	3000	1,5	6	90	150	7,63	POPD45300015
POPD45-2 - 200	200	2	6	90	150	1,25	POPD4520020
POPD45-2 - 300	300	2	6	90	150	1,55	POPD4530020
POPD45-2 - 400	400	2	6	90	150	1,85	POPD4540020
POPD45-2 - 500	500	2	6	90	150	2,16	POPD4550020
POPD45-2 - 600	600	2	6	90	150	2,46	POPD4560020
POPD45-2 - 700	700	2	6	90	150	2,77	POPD4570020
POPD45-2 - 800	800	2	6	90	150	3,07	POPD4580020
POPD45-2 - 900	900	2	6	90	150	3,38	POPD4590020
POPD45-2 - 1000	1000	2	6	90	150	3,68	POPD45100020
POPD45-2 - 1100	1100	2	6	90	150	3,99	POPD45110020
POPD45-2 - 1200	1200	2	6	90	150	4,29	POPD45120020
POPD45-2 - 1300	1300	2	6	90	150	4,60	POPD45130020
POPD45-2 - 1400	1400	2	6	90	150	4,90	POPD45140020
POPD45-2 - 1500	1500	2	6	90	150	5,20	POPD45150020
POPD45-2 - 1600	1600	2	6	90	150	5,51	POPD45160020
POPD45-2 - 1800	1800	2	6	90	150	6,12	POPD45180020
POPD45-2 - 2000	2000	2	6	90	150	6,73	POPD45200020
POPD45-2 - 2500	2500	2	6	90	150	8,25	POPD45250020
POPD45-2 - 3000	3000	2	6	90	150	9,77	POPD45300020
POPD45-2,5 - 200	200	2,5	6	90	150	1,38	POPD4520025
POPD45-2,5 - 300	300	2,5	6	90	150	1,75	POPD4530025
POPD45-2,5 - 400	400	2,5	6	90	150	2,13	POPD4540025
POPD45-2,5 - 500	500	2,5	6	90	150	2,50	POPD4550025
POPD45-2,5 - 600	600	2,5	6	90	150	2,87	POPD4560025
POPD45-2,5 - 700	700	2,5	6	90	150	3,25	POPD4570025
POPD45-2,5 - 800	800	2,5	6	90	150	3,62	POPD4580025
POPD45-2,5 - 900	900	2,5	6	90	150	3,99	POPD4590025
POPD45-2,5 -1000	1000	2,5	6	90	150	4,36	POPD45100025
POPD45-2,5 -1100	1100	2,5	6	90	150	4,74	POPD45110025
POPD45-2,5 -1200	1200	2,5	6	90	150	5,11	POPD45120025
POPD45-2,5 -1300	1300	2,5	6	90	150	5,48	POPD45130025
POPD45-2,5 -1400	1400	2,5	6	90	150	5,86	POPD45140025
POPD45-2,5 -1500	1500	2,5	6	90	150	6,23	POPD45150025
POPD45-2,5 -1600	1600	2,5	6	90	150	6,60	POPD45160025
POPD45-2,5 -1800	1800	2,5	6	90	150	7,35	POPD45180025
POPD45-2,5 -2000	2000	2,5	6	90	150	8,09	POPD45200025
POPD45-2,5 -2500	2500	2,5	6	90	150	9,96	POPD45250025
POPD45-2,5 -3000	3000	2,5	6	90	150	11,82	POPD45300025

Консоль опорная KSM

Консоли и полки кабельные

чертёж

Консоли опорные KSM предназначены для установки на С-образных профилях типа SС, SCD, SCU, SCK, SCKD и прокладки на них проводов, кабелей, лотков и коробов.

Тип изделия	L, мм	S, мм	S1, мм	B фланца, мм	H фланца, мм	Масса, кг, не более	БРН, кН	Артикул
KSM1,5-100	120	1,5	6	50	125	0,42	0,42	KSM10015
KSM1,5-150	170	1,5	6	50	125	0,47	0,47	KSM15015
KSM1,5-200	220	1,5	6	50	125	0,52	0,52	KSM20015
KSM1,5-250	270	1,5	6	50	125	0,57	0,57	KSM25015
KSM1,5-300	320	1,5	6	50	125	0,63	0,63	KSM30015
KSM1,5-350	370	1,5	6	50	125	0,68	0,68	KSM35015
KSM1,5-400	420	1,5	6	50	125	0,73	0,73	KSM40015
KSM1,5-450	470	1,5	6	50	125	0,78	0,78	KSM45015
KSM1,5-500	520	1,5	6	50	125	0,83	0,83	KSM50015
KSM1,5-550	570	1,5	6	50	125	0,89	0,89	KSM55015
KSM1,5-600	620	1,5	6	50	125	0,94	0,94	KSM60015
KSM2-200	220	2	6	50	125	0,60	0,74	KSM20020
KSM2-250	270	2	6	50	125	0,67	0,81	KSM25020
KSM2-300	320	2	6	50	125	0,74	0,87	KSM30020
KSM2-350	370	2	6	50	125	0,81	0,94	KSM35020
KSM2-400	420	2	6	50	125	0,87	1,01	KSM40020
KSM2-450	470	2	6	50	125	0,94	1,08	KSM45020
KSM2-500	520	2	6	50	125	1,01	1,15	KSM50020
KSM2-550	570	2	6	50	125	1,08	0,67	KSM55020
KSM2-600	620	2	6	50	125	1,15	0,76	KSM60020
KSM2,5-200	220	2,5	6	50	125	0,67	1,02	KSM20025
KSM2,5-250	270	2,5	6	50	125	0,76	1,11	KSM25025
KSM2,5-300	320	2,5	6	50	125	0,85	1,19	KSM30025
KSM2,5-350	370	2,5	6	50	125	0,93	1,28	KSM35025
KSM2,5-400	420	2,5	6	50	125	1,02	1,37	KSM40025
KSM2,5-450	470	2,5	6	50	125	1,11	0,42	KSM45025
KSM2,5-500	520	2,5	6	50	125	1,19	0,47	KSM50025
KSM2,5-550	570	2,5	6	50	125	1,28	0,52	KSM55025
KSM2,5-600	620	2,5	6	50	125	1,37	0,57	KSM60025

Ответвитель лотка в горизонте

Лотки монтажные перфорированные

чертёж

Крышка поворота лотка в вертикальной плоскости вверх на 90°

Крышки лотков монтажных

чертёж

Ответвитель лотка в горизонте НП

Лотки монтажные неперфорированные

чертёж

Поворот короба в вертикальной плоскости вверх на 90°

Короба

чертёж

Профиль U-образный SKU 63х37

Стойки и профили несущие

Профиль U – образный SKU 37х63 предназначен для установки на него консолей кабельных универсальных типа KKU, KKUF при монтаже кабельных трасс.

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
SKU2-63х37-300	300	2	37	63	0,73	SKU633730020
SKU2-63х37-400	400	2	37	63	0,97	SKU633740020
SKU2-63х37-500	500	2	37	63	1,01	SKU633750020
SKU2-63х37-600	600	2	37	63	1,22	SKU633760020
SKU2-63х37-700	700	2	37	63	1,42	SKU633770020
SKU2-63х37-800	800	2	37	63	1,62	SKU633780020
SKU2-63х37-900	900	2	37	63	1,82	SKU633790020
SKU2-63х37-1000	1000	2	37	63	2,03	SKU6337100020
SKU2-63х37-1100	1100	2	37	63	2,23	SKU6337110020
SKU2-63х37-1200	1200	2	37	63	2,43	SKU6337120020
SKU2-63х37-1300	1300	2	37	63	2,63	SKU6337130020
SKU2-63х37-1400	1400	2	37	63	2,84	SKU6337140020
SKU2-63х37-1500	1500	2	37	63	3,04	SKU6337150020
SKU2-63х37-1600	1600	2	37	63	3,24	SKU6337160020
SKU2-63х37-1800	1800	2	37	63	3,65	SKU6337180020
SKU2-63х37-2000	2000	2	37	63	4,05	SKU6337200020
SKU2 -63х37-2500	2500	2	37	63	5,06	SKU6337250020
SKU2 -63х37-3000	3000	2	37	63	6,08	SKU6337300020
SKU2.5-63х37-300	300	2,5	37	63	0,75	SKU633730025
SKU2.5-63х37-400	400	2,5	37	63	1,00	SKU633740025
SKU2.5-63х37-500	500	2,5	37	63	1,25	SKU633750025
SKU2.5-63х37-600	600	2,5	37	63	1,50	SKU633760025
SKU2.5-63х37-700	700	2,5	37	63	1,74	SKU633770025
SKU2.5-63х37-800	800	2,5	37	63	1,99	SKU633780025
SKU2.5-63х37-900	900	2,5	37	63	2,24	SKU633790025
SKU2.5-63х37-1000	1000	2,5	37	63	2,49	SKU6337100025
SKU2.5-63х37-1100	1100	2,5	37	63	2,74	SKU6337110025
SKU2.5-63х37-1200	1200	2,5	37	63	2,99	SKU6337120025
SKU2.5-63х37-1300	1300	2,5	37	63	3,24	SKU6337130025
SKU2.5-63х37-1400	1400	2,5	37	63	3,49	SKU6337140025
SKU2.5-63х37-1500	1500	2,5	37	63	3,74	SKU6337150025
SKU2.5-63х37-1600	1600	2,5	37	63	3,99	SKU6337160025
SKU2.5-63х37-1800	1800	2,5	37	63	4,49	SKU6337180025
SKU2.5-63х37-2000	2000	2,5	37	63	4,98	SKU6337200025
SKU2.5-63х37-2500	2500	2,5	37	63	6,23	SKU6337250025
SKU2.5-63х37-3000	3000	2,5	37	63	7,48	SKU6337300025

Подвес одиночный из профиля 50х32 POP50

Подвесы и стойки напольные

Подвесы одиночные из профиля 50х32 POP50 применяются для установки на них консолей кабельных KKU, KKUF, KK, KKL, KPB, KPMD, KSM, KSMD, KSB, KSBD.

Тип изделия	L, мм	S, мм	S фланца, мм	B фланца, мм	H фланца, мм	Масса, кг, не более	Артикул
POP50-1,5 - 200	200	1,5	6	90	150	0,89	POP5020015
POP50-1,5 - 300	300	1,5	6	90	150	1,02	POP5030015
POP50-1,5 - 400	400	1,5	6	90	150	1,14	POP5040015
POP50-1,5 - 500	500	1,5	6	90	150	1,27	POP5050015
POP50-1,5 - 600	600	1,5	6	90	150	1,40	POP5060015
POP50-1,5 - 700	700	1,5	6	90	150	1,53	POP5070015
POP50-1,5 - 800	800	1,5	6	90	150	1,65	POP5080015
POP50-1,5 - 900	900	1,5	6	90	150	1,78	POP5090015
POP50-1,5 - 1000	1000	1,5	6	90	150	1,91	POP50100015
POP50-1,5 - 1100	1100	1,5	6	90	150	2,03	POP50110015
POP50-1,5 - 1200	1200	1,5	6	90	150	2,16	POP50120015
POP50-1,5 - 1300	1300	1,5	6	90	150	2,29	POP50130015
POP50-1,5 - 1400	1400	1,5	6	90	150	2,42	POP50140015
POP50-1,5 - 1500	1500	1,5	6	90	150	2,54	POP50150015
POP50-1,5 - 1600	1600	1,5	6	90	150	2,67	POP50160015
POP50-1,5 - 1800	1800	1,5	6	90	150	2,92	POP50180015
POP50-1,5 - 2000	2000	1,5	6	90	150	3,18	POP50200015
POP50-1,5 - 2500	2500	1,5	6	90	150	3,82	POP50250015
POP50-1,5 - 3000	3000	1,5	6	90	150	4,45	POP50300015
POP50-2 - 200	200	2	6	90	150	0,97	POP5020020
POP50-2 - 300	300	2	6	90	150	1,14	POP5030020
POP50-2 - 400	400	2	6	90	150	1,30	POP5040020
POP50-2 - 500	500	2	6	90	150	1,47	POP5050020
POP50-2 - 600	600	2	6	90	150	1,63	POP5060020
POP50-2 - 700	700	2	6	90	150	1,80	POP5070020
POP50-2 - 800	800	2	6	90	150	1,97	POP5080020
POP50-2 - 900	900	2	6	90	150	2,13	POP5090020
POP50-2 - 1000	1000	2	6	90	150	2,30	POP50100020
POP50-2 - 1100	1100	2	6	90	150	2,47	POP50110020
POP50-2 - 1200	1200	2	6	90	150	2,63	POP50120020
POP50-2 - 1300	1300	2	6	90	150	2,80	POP50130020
POP50-2 - 1400	1400	2	6	90	150	2,97	POP50140020
POP50-2 - 1500	1500	2	6	90	150	3,13	POP50150020
POP50-2 - 1600	1600	2	6	90	150	3,30	POP50160020
POP50-2 - 1800	1800	2	6	90	150	3,63	POP50180020
POP50-2 - 2000	2000	2	6	90	150	3,96	POP50200020
POP50-2 - 2500	2500	2	6	90	150	4,80	POP50250020
POP50-2 - 3000	3000	2	6	90	150	5,63	POP50300020
POP50-2,5 - 200	200	2,5	6	90	150	1,04	POP5020025
POP50-2,5 - 300	300	2,5	6	90	150	1,25	POP5030025
POP50-2,5 - 400	400	2,5	6	90	150	1,45	POP5040025
POP50-2,5 - 500	500	2,5	6	90	150	1,66	POP5050025
POP50-2,5 - 600	600	2,5	6	90	150	1,86	POP5060025
POP50-2,5 - 700	700	2,5	6	90	150	2,06	POP5070025
POP50-2,5 - 800	800	2,5	6	90	150	2,27	POP5080025
POP50-2,5 - 900	900	2,5	6	90	150	2,47	POP5090025
POP50-2,5 - 1000	1000	2,5	6	90	150	2,68	POP50100025
POP50-2,5 - 1100	1100	2,5	6	90	150	2,88	POP50110025
POP50-2,5 - 1200	1200	2,5	6	90	150	3,09	POP50120025
POP50-2,5 - 1300	1300	2,5	6	90	150	3,29	POP50130025
POP50-2,5 - 1400	1400	2,5	6	90	150	3,49	POP50140025
POP50-2,5 - 1500	1500	2,5	6	90	150	3,70	POP50150025
POP50-2,5 - 1600	1600	2,5	6	90	150	3,90	POP50160025
POP50-2,5 - 1800	1800	2,5	6	90	150	4,31	POP50180025
POP50-2,5 - 2000	2000	2,5	6	90	150	4,72	POP50200025
POP50-2,5 - 2500	2500	2,5	6	90	150	5,74	POP50250025
POP50-2,5 - 3000	3000	2,5	6	90	150	6,76	POP50300025

Крышка поворота лотка в вертикальной плоскости вверх на 45°

Крышки лотков монтажных

чертёж

Поворот короба в вертикальной плоскости вверх на 45°

Короба

чертёж

Поворот лотка в горизонте на 90° (тип НЛ)

Лотки лестничного типа НЛ

чертёж

Лоток лестничный разветвительный типа LL на 4 направления R300

Лотки лестничного типа ЛЛ

Лоток лестничный разветвительный типа LL на 4 направления R300

Лоток лестничный разветвительный типа LLХ применяется для разветвления кабельной трассы на четыре направления в горизонтальной плоскости. Лотки соединяются между собой с помощью соединителя SLL входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
LL150х50 Х	950	1,2	150	50	1	4+4	4,10	LL15050X90128
LL200х50 Х	1000	1,2	200	50	1	4+4	4,41	LL20050X90128
LL300х50 Х	1100	1,2	300	50	1	4+4	5,05	LL30050X90128
LL400х50 Х	1200	1,2	400	50	1	4+4	5,68	LL40050X90128
LL500х50 Х	1300	1,2	500	50	1	4+4	6,32	LL50050X90128
LL600х50 Х	1400	1,2	600	50	1	4+4	6,95	LL60050X90128
LL150х80 Х	950	1,2	150	80	1	4+4	4,89	LL15080X90128
LL200х80 Х	1000	1,2	200	80	1	4+4	5,20	LL20080X90128
LL300х80 Х	1100	1,2	300	80	1	4+4	5,84	LL30080X90128
LL400х80 Х	1200	1,2	400	80	1	4+4	6,47	LL40080X90128
LL500х80 Х	1300	1,2	500	80	1	4+4	7,11	LL50080X90128
LL600х80 Х	1400	1,2	600	80	1	4+4	7,74	LL60080X90128
LL150х100 Х	950	1,2	150	100	1	4+4	5,42	LL150100X90128
LL200х100 Х	1000	1,2	200	100	1	4+4	5,73	LL200100X90128
LL300х100 Х	1100	1,2	300	100	1	4+4	6,37	LL300100X90128
LL400х100 Х	1200	1,2	400	100	1	4+4	7,00	LL400100X90128
LL500х100 Х	1300	1,2	500	100	1	4+4	7,64	LL500100X90128
LL600х100 Х	1400	1,2	600	100	1	4+4	8,27	LL600100X90128
LL150х50 Х	950	1,5	150	50	1	4+4	4,76	LL15050X90158
LL200х50 Х	1000	1,5	200	50	1	4+4	5,07	LL20050X90158
LL300х50 Х	1100	1,5	300	50	1	4+4	5,71	LL30050X90158
LL400х50 Х	1200	1,5	400	50	1	4+4	6,34	LL40050X90158
LL500х50 Х	1300	1,5	500	50	1	4+4	6,98	LL50050X90158
LL600х50 Х	1400	1,5	600	50	1	4+4	7,61	LL60050X90158
LL150х80 Х	950	1,5	150	80	1	4+4	5,74	LL15080X90158
LL200х80 Х	1000	1,5	200	80	1	4+4	6,06	LL20080X90158
LL300х80 Х	1100	1,5	300	80	1	4+4	6,70	LL30080X90158
LL400х80 Х	1200	1,5	400	80	1	4+4	7,33	LL40080X90158
LL500х80 Х	1300	1,5	500	80	1	4+4	7,96	LL50080X90158
LL600х80 Х	1400	1,5	600	80	1	4+4	8,60	LL60080X90158
LL150х100 Х	950	1,5	150	100	1	4+4	6,40	LL150100X90158
LL200х100 Х	1000	1,5	200	100	1	4+4	6,72	LL200100X90158
LL300х100 Х	1100	1,5	300	100	1	4+4	7,36	LL300100X90158
LL400х100 Х	1200	1,5	400	100	1	4+4	7,99	LL400100X90158
LL500х100 Х	1300	1,5	500	100	1	4+4	8,62	LL500100X90158
LL600х100 Х	1400	1,5	600	100	1	4+4	9,26	LL600100X90158
LL150х50 Х	950	2	150	50	1	4+4	5,85	LL15050X90208
LL200х50 Х	1000	2	200	50	1	4+4	6,17	LL20050X90208
LL300х50 Х	1100	2	300	50	1	4+4	6,81	LL30050X90208
LL400х50 Х	1200	2	400	50	1	4+4	7,44	LL40050X90208
LL500х50 Х	1300	2	500	50	1	4+4	8,07	LL50050X90208
LL600х50 Х	1400	2	600	50	1	4+4	8,71	LL60050X90208
LL150х80 Х	950	2	150	80	1	4+4	7,17	LL15080X90208
LL200х80 Х	1000	2	200	80	1	4+4	7,49	LL20080X90208
LL300х80 Х	1100	2	300	80	1	4+4	8,13	LL30080X90208
LL400х80 Х	1200	2	400	80	1	4+4	8,76	LL40080X90208
LL500х80 Х	1300	2	500	80	1	4+4	9,39	LL50080X90208
LL600х80 Х	1400	2	600	80	1	4+4	10,03	LL60080X90208
LL150х100 Х	950	2	150	100	1	4+4	8,05	LL150100X90208
LL200х100 Х	1000	2	200	100	1	4+4	8,37	LL200100X90208
LL300х100 Х	1100	2	300	100	1	4+4	9,00	LL300100X90208
LL400х100 Х	1200	2	400	100	1	4+4	9,64	LL400100X90208
LL500х100 Х	1300	2	500	100	1	4+4	10,27	LL500100X90208
LL600х100 Х	1400	2	600	100	1	4+4	10,91	LL600100X90208

Консоль опорная KOП (для проволочных лотков)

Консоли и полки кабельные

Консоль опорная KOП (для проволочных лотков)

Консоли опорные КОП предназначены для установки в U-образных профилях типа SK и прокладки на них проводов, кабелей, лотков и коробов.

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг, не более	БРН, кН	Артикул
КОП1,5 100	130	1,5	44	60	0,15	2,3	КОП604410015
КОП1,5 150	180	1,5	44	60	0,21	2,05	КОП604415015
КОП1,5 200	230	1,5	44	60	0,27	1,9	КОП604420015
КОП1,5 250	280	1,5	44	60	0,32	1,7	КОП604425015
КОП1,5 300	330	1,5	44	60	0,38	1,55	КОП604430015
КОП1,5 350	380	1,5	44	60	0,44	1,4	КОП604435015
КОП1,5 400	430	1,5	44	60	0,50	1,28	КОП604440015
КОП1,5 500	480	1,5	44	60	0,56	1,17	КОП604445015
КОП1,5 500	530	1,5	44	60	0,61	1,1	КОП604450015
КОП1,5 550	580	1,5	44	60	0,67	1,05	КОП604455015
КОП1,5 600	630	1,5	44	60	0,73	1	КОП604460015
КОП1,5 650	680	1,5	44	60	0,79	0,95	КОП604465015
КОП2 100	130	2	44	60	0,20	2,7	КОП604410020
КОП2 150	180	2	44	60	0,28	2,35	КОП604415020
КОП2 200	230	2	44	60	0,36	2,15	КОП604420020
КОП2 250	280	2	44	60	0,43	2,05	КОП604425020
КОП2 300	330	2	44	60	0,51	1,95	КОП604430020
КОП2 350	380	2	44	60	0,59	1,87	КОП604435020
КОП2 400	430	2	44	60	0,66	1,8	КОП604440020
КОП2 500	480	2	44	60	0,74	1,75	КОП604445020
КОП2 500	530	2	44	60	0,82	1,7	КОП604450020
КОП2 550	580	2	44	60	0,90	162	КОП604455020
КОП2 600	630	2	44	60	0,97	1,55	КОП604460020
КОП2 650	680	2	44	60	1,05	1,5	КОП604465020
КОП2,5 100	130	2,5	44	60	0,25	3,2	КОП604410025
КОП2,5 150	180	2,5	44	60	0,35	3	КОП604415025
КОП2,5 200	230	2,5	44	60	0,44	2,85	КОП604420025
КОП2,5 250	280	2,5	44	60	0,54	2,63	КОП604425025
КОП2,5 300	330	2,5	44	60	0,64	2,55	КОП604430025
КОП2,5 350	380	2,5	44	60	0,73	2,5	КОП604435025
КОП2,5 400	430	2,5	44	60	0,83	2,42	КОП604440025
КОП2,5 500	480	2,5	44	60	0,93	2,3	КОП604445025
КОП2,5 500	530	2,5	44	60	1,02	2,15	КОП604450025
КОП2,5 550	580	2,5	44	60	1,12	2,1	КОП604455025
КОП2,5 600	630	2,5	44	60	1,22	1,95	КОП604460025
КОП2,5 650	680	2,5	44	60	1,31	1,9	КОП604465025

Подвес одиночный из профиля 50х32 POP50

Подвесы и стойки напольные

Подвесы двойные из профиля 50х32 POPD50 применяются для установки на них консолей кабельных KKU, KKUF, KK, KKL, KPB, KPMD, KSM, KSMD, KSB, KSBD.

Тип изделия	L, мм	S, мм	S фланца, мм	B фланца, мм	H фланца, мм	Масса, кг, не более	Артикул
POPD50-1,5 - 200	200	1,5	6	90	150	1,14	POPD5020015
POPD50-1,5 - 300	300	1,5	6	90	150	1,40	POPD5030015
POPD50-1,5 - 400	400	1,5	6	90	150	1,65	POPD5040015
POPD50-1,5 - 500	500	1,5	6	90	150	1,91	POPD5050015
POPD50-1,5 - 600	600	1,5	6	90	150	2,16	POPD5060015
POPD50-1,5 - 700	700	1,5	6	90	150	2,42	POPD5070015
POPD50-1,5 - 800	800	1,5	6	90	150	2,67	POPD5080015
POPD50-1,5 - 900	900	1,5	6	90	150	2,92	POPD5090015
POPD50-1,5 -1000	1000	1,5	6	90	150	3,18	POPD50100015
POPD50-1,5 -1100	1100	1,5	6	90	150	3,43	POPD50110015
POPD50-1,5 -1200	1200	1,5	6	90	150	3,69	POPD50120015
POPD50-1,5 -1300	1300	1,5	6	90	150	3,94	POPD50130015
POPD50-1,5 -1400	1400	1,5	6	90	150	4,20	POPD50140015
POPD50-1,5 -1500	1500	1,5	6	90	150	4,45	POPD50150015
POPD50-1,5 -1600	1600	1,5	6	90	150	4,71	POPD50160015
POPD50-1,5 -1800	1800	1,5	6	90	150	5,21	POPD50180015
POPD50-1,5 -2000	2000	1,5	6	90	150	5,72	POPD50200015
POPD50-1,5 -2500	2500	1,5	6	90	150	6,99	POPD50250015
POPD50-1,5 -3000	3000	1,5	6	90	150	8,27	POPD50300015
POPD50-2 - 200	200	2	6	90	150	1,30	POPD5020020
POPD50-2 - 300	300	2	6	90	150	1,63	POPD5030020
POPD50-2 - 400	400	2	6	90	150	1,97	POPD5040020
POPD50-2 - 500	500	2	6	90	150	2,30	POPD5050020
POPD50-2 - 600	600	2	6	90	150	2,63	POPD5060020
POPD50-2 - 700	700	2	6	90	150	2,97	POPD5070020
POPD50-2 - 800	800	2	6	90	150	3,30	POPD5080020
POPD50-2 - 900	900	2	6	90	150	3,63	POPD5090020
POPD50-2 - 1000	1000	2	6	90	150	3,96	POPD50100020
POPD50-2 - 1100	1100	2	6	90	150	4,30	POPD50110020
POPD50-2 - 1200	1200	2	6	90	150	4,63	POPD50120020
POPD50-2 - 1300	1300	2	6	90	150	4,96	POPD50130020
POPD50-2 - 1400	1400	2	6	90	150	5,30	POPD50140020

Консоль опорная KSMD

Консоли и полки кабельные

Консоли опорные KSMD предназначены для установки на С-образных профилях типа SС, SCD, SCU, SCK, SCKD и прокладки на них проводов, кабелей, лотков и коробов.

Тип изделия	L, мм	S консоли, мм	S фланца, мм	B фланца, мм	H фланца, мм	Масса, кг, не более	БРН, кН	Артикул
KSMD2,5-100	120	1,5	6	50	125	0,54	0,59	KSMD10015
KSMD2,5-150	170	1,5	6	50	125	0,65	0,66	KSMD15015
KSMD2,5-200	220	1,5	6	50	125	0,75	0,73	KSMD20015
KSMD2,5-250	270	1,5	6	50	125	0,85	0,80	KSMD25015
KSMD2,5-300	320	1,5	6	50	125	0,96	0,88	KSMD30015
KSMD2,5-350	370	1,5	6	50	125	1,06	0,95	KSMD35015
KSMD2,5-400	420	1,5	6	50	125	1,16	1,02	KSMD40015
KSMD2,5-450	470	1,5	6	50	125	1,27	1,09	KSMD45015
KSMD2,5-500	520	1,5	6	50	125	1,37	1,16	KSMD50015
KSMD2,5-550	570	1,5	6	50	125	1,48	1,25	KSMD55015
KSMD2,5-600	620	1,5	6	50	125	1,58	1,32	KSMD60015
KSMD2,5-200	220	2	6	50	125	0,90	0,84	KSMD20020
KSMD2,5-250	270	2	6	50	125	1,04	0,94	KSMD25020
KSMD2,5-300	320	2	6	50	125	1,18	1,04	KSMD30020
KSMD2,5-350	370	2	6	50	125	1,32	1,13	KSMD35020
KSMD2,5-400	420	2	6	50	125	1,45	1,22	KSMD40020
KSMD2,5-450	470	2	6	50	125	1,59	1,32	KSMD45020
KSMD2,5-500	520	2	6	50	125	1,73	1,41	KSMD50020
KSMD2,5-550	570	2	6	50	125	1,87	1,51	KSMD55020
KSMD2,5-600	620	2	6	50	125	2,01	1,61	KSMD60020
KSMD2,5-200	220	2,5	6	50	125	1,05	0,94	KSMD20025
KSMD2,5-250	270	2,5	6	50	125	1,23	1,06	KSMD25025
KSMD2,5-300	320	2,5	6	50	125	1,40	1,19	KSMD30025
KSMD2,5-350	370	2,5	6	50	125	1,57	1,30	KSMD35025
KSMD2,5-400	420	2,5	6	50	125	1,75	1,43	KSMD40025
KSMD2,5-450	470	2,5	6	50	125	1,92	1,55	KSMD45025
KSMD2,5-500	520	2,5	6	50	125	2,09	1,67	KSMD50025
KSMD2,5-550	570	2,5	6	50	125	2,26	1,79	KSMD55025
KSMD2,5-600	620	2,5	6	50	125	2,44	1,92	KSMD60025

Профиль U-образный SK

Стойки и профили несущие

Профиль U-образный SK 29х48

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
SK1,5-300	300	1,5	29	48	0,35	SK294830015
SK1,5-400	400	1,5	29	48	0,47	SK294840015
SK1,5-500	500	1,5	29	48	0,59	SK294850015
SK1,5-600	600	1,5	29	48	0,71	SK294860015
SK1,5-700	700	1,5	29	48	0,82	SK294870015
SK1,5-800	800	1,5	29	48	0,94	SK294880015
SK1,5-900	900	1,5	29	48	1,06	SK294890015
SK1,5-1000	1000	1,5	29	48	1,18	SK2948100015
SK1,5-1100	1100	1,5	29	48	1,30	SK2948110015
SK1,5-1200	1200	1,5	29	48	1,41	SK2948120015
SK1,5-1300	1300	1,5	29	48	1,53	SK2948130015
SK1,5-1400	1400	1,5	29	48	1,65	SK2948140015
SK1,5-1500	1500	1,5	29	48	1,77	SK2948150015
SK1,5-1600	1600	1,5	29	48	1,88	SK2948160015
SK1,5-1800	1800	1,5	29	48	2,12	SK2948180015
SK1,5-2000	2000	1,5	29	48	2,36	SK2948200015
SK1,5-2500	2500	1,5	29	48	2,94	SK2948250015
SK1,5-3000	3000	1,5	29	48	3,53	SK2948300015
SK2-300	300	2	29	48	0,46	SK294830020
SK2-400	400	2	29	48	0,62	SK294840020
SK2-500	500	2	29	48	0,77	SK294850020
SK2-600	600	2	29	48	0,92	SK294860020
SK2-700	700	2	29	48	1,08	SK294870020
SK2-800	800	2	29	48	1,23	SK294880020
SK2-900	900	2	29	48	1,38	SK294890020
SK2-1000	1000	2	29	48	1,54	SK2948100020
SK2-1100	1100	2	29	48	1,69	SK2948110020
SK2-1200	1200	2	29	48	1,85	SK2948120020
SK2-1300	1300	2	29	48	2,00	SK2948130020
SK2-1400	1400	2	29	48	2,15	SK2948140020
SK2-1500	1500	2	29	48	2,31	SK2948150020
SK2-1600	1600	2	29	48	2,46	SK2948160020
SK2-1800	1800	2	29	48	2,77	SK2948180020
SK2-2000	2000	2	29	48	3,08	SK2948200020
SK2-2500	2500	2	29	48	3,85	SK2948250020
SK2-3000	3000	2	29	48	4,62	SK2948300020

Профиль U-образный SK 29х50

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
SK2,5-300	300	2,5	29	50	0,58	SK295030025
SK2,5-400	400	2,5	29	50	0,77	SK295040025
SK2,5-500	500	2,5	29	50	0,96	SK295050025
SK2,5-600	600	2,5	29	50	1,15	SK295060025
SK2,5-700	700	2,5	29	50	1,35	SK295070025
SK2,5-800	800	2,5	29	50	1,54	SK295080025
SK2,5-900	900	2,5	29	50	1,73	SK295090025
SK2,5-1000	1000	2,5	29	50	1,92	SK2950100025
SK2,5-1100	1100	2,5	29	50	2,12	SK2950110025
SK2,5-1200	1200	2,5	29	50	2,31	SK2950120025
SK2,5-1300	1300	2,5	29	50	2,50	SK2950130025
SK2,5-1400	1400	2,5	29	50	2,69	SK2950140025
SK2,5-1500	1500	2,5	29	50	2,88	SK2950150025
SK2,5-1600	1600	2,5	29	50	3,08	SK2950160025
SK2,5-1800	1800	2,5	29	50	3,46	SK2950180025
SK2,5-2000	2000	2,5	29	50	3,85	SK2950200025
SK2,5-2500	2500	2,5	29	50	4,81	SK2950250025
SK2,5-3000	3000	2,5	29	50	5,77	SK2950300025

Лоток крестообразный

Лотки монтажные перфорированные

чертёж

Крышка поворота лотка в горизонте регулируемого

Крышки лотков монтажных

чертёж

Лоток крестообразный НП

Лотки монтажные неперфорированные

чертёж

Подвес двойной PSD

Подвесы и стойки напольные

Подвесы двойные PSD применяются для установки на них консолей кабельных KKU, KKUF, KK, KKL, KPB, KPMD, KSM, KSMD, KSB, KSBD.

Тип изделия	L, мм	S, мм	S фланца, мм	B фланца, мм	H фланца, мм	Масса, кг, не более	Артикул
PSD1,5 – 300	300	1,5	6	120	120	1,30	PSD300424115
PSD1,5 – 400	400	1,5	6	120	120	1,51	PSD400424115
PSD1,5 – 500	500	1,5	6	120	120	1,71	PSD500424115
PSD1,5 – 600	600	1,5	6	120	120	1,92	PSD600424115
PSD1,5 – 700	700	1,5	6	120	120	2,13	PSD700424115
PSD1,5 – 800	800	1,5	6	120	120	2,34	PSD800424115
PSD1,5 – 900	900	1,5	6	120	120	2,54	PSD900424115
PSD1,5 – 1000	1000	1,5	6	120	120	2,75	PSD1000424115
PSD1,5 – 1100	1100	1,5	6	120	120	2,96	PSD1100424115
PSD1,5 – 1200	1200	1,5	6	120	120	3,17	PSD1200424115
PSD1,5 – 1300	1300	1,5	6	120	120	3,37	PSD1300424115
PSD1,5 – 1400	1400	1,5	6	120	120	3,58	PSD1400424115
PSD1,5 – 1500	1500	1,5	6	120	120	3,79	PSD1500424115
PSD1,5 – 1600	1600	1,5	6	120	120	3,99	PSD1600424115
PSD1,5 – 1800	1800	1,5	6	120	120	4,41	PSD1800424115
PSD1,5 – 2000	2000	1,5	6	120	120	4,82	PSD2000424115
PSD1,5 – 2500	2500	1,5	6	120	120	5,86	PSD2500424115
PSD1,5 – 3000	3000	1,5	6	120	120	6,90	PSD3000424115
PSD2 – 300	300	2	6	120	120	1,51	PSD300424120
PSD2 – 400	400	2	6	120	120	1,78	PSD400424120
PSD2 – 500	500	2	6	120	120	2,06	PSD500424120
PSD2 – 600	600	2	6	120	120	2,34	PSD600424120
PSD2 – 700	700	2	6	120	120	2,61	PSD700424120
PSD2 – 800	800	2	6	120	120	2,89	PSD800424120
PSD2 – 900	900	2	6	120	120	3,17	PSD900424120
PSD2 – 1000	1000	2	6	120	120	3,44	PSD1000424120
PSD2 – 1100	1100	2	6	120	120	3,72	PSD1100424120
PSD2 – 1200	1200	2	6	120	120	3,99	PSD1200424120
PSD2 – 1300	1300	2	6	120	120	4,27	PSD1300424120
PSD2 – 1400	1400	2	6	120	120	4,55	PSD1400424120
PSD2 – 1500	1500	2	6	120	120	4,82	PSD1500424120
PSD2 – 1600	1600	2	6	120	120	5,10	PSD1600424120
PSD2 – 1800	1800	2	6	120	120	5,65	PSD1800424120
PSD2 – 2000	2000	2	6	120	120	6,20	PSD2000424120
PSD2 – 2500	2500	2	6	120	120	7,59	PSD2500424120
PSD2 – 3000	3000	2	6	120	120	8,97	PSD3000424120
PSD2,5 – 300	300	2,5	6	120	120	1,71	PSD300424125
PSD2,5 – 400	400	2,5	6	120	120	2,06	PSD400424125
PSD2,5 – 500	500	2,5	6	120	120	2,41	PSD500424125
PSD2,5 – 600	600	2,5	6	120	120	2,75	PSD600424125
PSD2,5 – 700	700	2,5	6	120	120	3,10	PSD700424125
PSD2,5 – 800	800	2,5	6	120	120	3,44	PSD800424125
PSD2,5 – 900	900	2,5	6	120	120	3,79	PSD900424125
PSD2,5 –1000	1000	2,5	6	120	120	4,13	PSD1000424125
PSD2,5 –1100	1100	2,5	6	120	120	4,48	PSD1100424125
PSD2,5 –1200	1200	2,5	6	120	120	4,82	PSD1200424125
PSD2,5 –1300	1300	2,5	6	120	120	5,17	PSD1300424125
PSD2,5 –1400	1400	2,5	6	120	120	5,51	PSD1400424125
PSD2,5 –1500	1500	2,5	6	120	120	5,86	PSD1500424125
PSD2,5 –1600	1600	2,5	6	120	120	6,20	PSD1600424125
PSD2,5 –1800	1800	2,5	6	120	120	6,90	PSD1800424125
PSD2,5 –2000	2000	2,5	6	120	120	7,59	PSD2000424125
PSD2,5 –2500	2500	2,5	6	120	120	9,31	PSD2500424125
PSD2,5 –3000	3000	2,5	6	120	120	11,04	PSD3000424125

Консоль опорная KO

Консоли и полки кабельные

Консоли опорные КО предназначены для установки в U-образных профилях типа SK и прокладки на них проводов, кабелей, лотков и коробов.

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг, не более	БРН, кН	Артикул
КО1,5 100	130	1,5	44	60	0,15	2,3	KO604410015
КО1,5 150	180	1,5	44	60	0,21	2,05	KO604415015
КО1,5 200	230	1,5	44	60	0,27	1,9	KO604420015
КО1,5 250	280	1,5	44	60	0,32	1,7	KO604425015
КО1,5 300	330	1,5	44	60	0,38	1,55	KO604430015
КО1,5 350	380	1,5	44	60	0,44	1,4	KO604435015
КО1,5 400	430	1,5	44	60	0,50	1,28	KO604440015
КО1,5 500	480	1,5	44	60	0,56	1,17	KO604445015
КО1,5 500	530	1,5	44	60	0,61	1,1	KO604450015
КО1,5 550	580	1,5	44	60	0,67	1,05	KO604455015
КО1,5 600	630	1,5	44	60	0,73	1	KO604460015
КО1,5 650	680	1,5	44	60	0,79	0,95	KO604465015
КО2 100	130	2	44	60	0,20	2,7	KO604410020
КО2 150	180	2	44	60	0,28	2,35	KO604415020
КО2 200	230	2	44	60	0,36	2,15	KO604420020
КО2 250	280	2	44	60	0,43	2,05	KO604425020
КО2 300	330	2	44	60	0,51	1,95	KO604430020
КО2 350	380	2	44	60	0,59	1,87	KO604435020
КО2 400	430	2	44	60	0,66	1,8	KO604440020
КО2 500	480	2	44	60	0,74	1,75	KO604445020
КО2 500	530	2	44	60	0,82	1,7	KO604450020
КО2 550	580	2	44	60	0,90	162	KO604455020
КО2 600	630	2	44	60	0,97	1,55	KO604460020
КО2 650	680	2	44	60	1,05	1,5	KO604465020
КО2,5 100	130	2,5	44	60	0,25	3,2	KO604410025
КО2,5 150	180	2,5	44	60	0,35	3	KO604415025
КО2,5 200	230	2,5	44	60	0,44	2,85	KO604420025
КО2,5 250	280	2,5	44	60	0,54	2,63	KO604425025
КО2,5 300	330	2,5	44	60	0,64	2,55	KO604430025
КО2,5 350	380	2,5	44	60	0,73	2,5	KO604435025
КО2,5 400	430	2,5	44	60	0,83	2,42	KO604440025
КО2,5 500	480	2,5	44	60	0,93	2,3	KO604445025
КО2,5 500	530	2,5	44	60	1,02	2,15	KO604450025
КО2,5 550	580	2,5	44	60	1,12	2,1	KO604455025
КО2,5 600	630	2,5	44	60	1,22	1,95	KO604460025
КО2,5 650	680	2,5	44	60	1,31	1,9	KO604465025

Крышка поворота лотка в вертикальной плоскости регулируемого

Крышки лотков монтажных

чертёж

Поворот лотка в горизонте на 45° (тип НЛ)

Лотки лестничного типа НЛ

чертёж

Профиль U - образный SK45х30

Стойки и профили несущие

Профиль U – образный SKU 45х30 предназначены для установки на него опорных консолей типа KO, KPM, KPMD при монтаже кабельных трасс.

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
SK1,5-45х30-200	200	1,5	30	45	0,23	SK453020015
SK1,5-45х30-300	300	1,5	30	45	0,35	SK453030015
SK1,5-45х30-400	400	1,5	30	45	0,47	SK453040015
SK1,5-45х30-500	500	1,5	30	45	0,58	SK453050015
SK1,5-45х30-600	600	1,5	30	45	0,70	SK453060015
SK1,5-45х30-700	700	1,5	30	45	0,82	SK453070015
SK1,5-45х30-800	800	1,5	30	45	0,93	SK453080015
SK1,5-45х30-900	900	1,5	30	45	1,05	SK453090015
SK1,5-45х30-1000	1000	1,5	30	45	1,17	SK4530100015
SK1,5-45х30-1100	1100	1,5	30	45	1,28	SK4530110015
SK1,5-45х30-1200	1200	1,5	30	45	1,40	SK4530120015
SK1,5-45х30-1300	1300	1,5	30	45	1,52	SK4530130015
SK1,5-45х30-1400	1400	1,5	30	45	1,63	SK4530140015
SK1,5-45х30-1500	1500	1,5	30	45	1,75	SK4530150015
SK1,5-45х30-1600	1600	1,5	30	45	1,87	SK3041620015
SK1,5-45х30-1800	1800	1,5	30	45	2,10	SK4530180015
SK1,5-45х30-2000	2000	1,5	30	45	2,33	SK4530200015
SK1,5-45х30-2500	2500	1,5	30	45	2,91	SK4530250015
SK1,5-45х30-3000	3000	1,5	30	45	3,50	SK4530300015
SK2-45х30-200	200	2	30	45	0,30	SK453020020
SK2-45х30-300	300	2	30	45	0,46	SK453030020
SK2-45х30-400	400	2	30	45	0,61	SK453040020
SK2-45х30-500	500	2	30	45	0,76	SK453050020
SK2-45х30-600	600	2	30	45	0,91	SK453060020
SK2-45х30-700	700	2	30	45	1,07	SK453070020
SK2-45х30-800	800	2	30	45	1,22	SK453080020
SK2-45х30-900	900	2	30	45	1,37	SK453090020
SK2-45х30-1000	1000	2	30	45	1,52	SK4530100020
SK2-45х30-1100	1100	2	30	45	1,68	SK4530110020
SK2-45х30-1200	1200	2	30	45	1,83	SK4530120020
SK2-45х30-1300	1300	2	30	45	1,98	SK4530130020
SK2-45х30-1400	1400	2	30	45	2,13	SK4530140020
SK2-45х30-1500	1500	2	30	45	2,28	SK4530150020
SK2-45х30-1600	1600	2	30	45	2,44	SK3041620020
SK2-45х30-1800	1800	2	30	45	2,74	SK4530180020
SK2-45х30-2000	2000	2	30	45	3,05	SK4530200020
SK2-45х30-2500	2500	2	30	45	3,81	SK4530250020
SK2-45х30-3000	3000	2	30	45	4,57	SK4530300020
SK2,5-45х30-2,500	200	2,5	30	45	0,37	SK453020025
SK2,5-45х30-300	300	2,5	30	45	0,56	SK453030025
SK2,5-45х30-400	400	2,5	30	45	0,75	SK453040025
SK2,5-45х30-500	500	2,5	30	45	0,93	SK453050025
SK2,5-45х30-600	600	2,5	30	45	1,12	SK453060025
SK2,5-45х30-700	700	2,5	30	45	1,31	SK453070025
SK2,5-45х30-800	800	2,5	30	45	1,49	SK453080025
SK2,5-45х30-900	900	2,5	30	45	1,68	SK453090025
SK2,5-45х30-1000	1000	2,5	30	45	1,86	SK4530100025
SK2,5-45х30-1100	1100	2,5	30	45	2,05	SK4530110025
SK2,5-45х30-12,500	1200	2,5	30	45	2,24	SK4530120025
SK2,5-45х30-1300	1300	2,5	30	45	2,42	SK4530130025
SK2,5-45х30-1400	1400	2,5	30	45	2,61	SK4530140025
SK2,5-45х30-1500	1500	2,5	30	45	2,80	SK4530150025
SK2,5-45х30-1600	1600	2,5	30	45	2,98	SK3041620025
SK2,5-45х30-1800	1800	2,5	30	45	3,36	SK4530180025
SK2,5-45х30-2,5000	2000	2,5	30	45	3,73	SK4530200025
SK2,5-45х30-2,5500	2500	2,5	30	45	4,66	SK4530250025
SK2,5-45х30-3000	3000	2,5	30	45	5,59	SK4530300025

Подвес РSО 21x41

Подвесы и стойки напольные

Подвесы PSO применяются для установки на них консолей кабельных KKU, KKUF, KK, KKL, KPB, KPMD, KSM, KSMD, KSB, KSBD.

Тип изделия	L, мм	S, мм	S фланца, мм	B фланца, мм	H фланца, мм	Масса, кг, не более	Артикул
PSO1,5 - 300	300	1,5	6	120	120	0,99	PSO300214125
PSO1,5 - 400	400	1,5	6	120	120	1,09	PSO400214125
PSO1,5 - 500	500	1,5	6	120	120	1,20	PSO500214125
PSO1,5 - 600	600	1,5	6	120	120	1,30	PSO600214125
PSO1,5 - 700	700	1,5	6	120	120	1,40	PSO700214125
PSO1,5 - 800	800	1,5	6	120	120	1,51	PSO800214125
PSO1,5 - 900	900	1,5	6	120	120	1,61	PSO900214125
PSO1,5 - 1000	1000	1,5	6	120	120	1,71	PSO1000214125
PSO1,5 - 1100	1100	1,5	6	120	120	1,82	PSO1100214125
PSO1,5 - 1500	1500	1,5	6	120	120	1,92	PSO1200214125
PSO1,5 - 1300	1300	1,5	6	120	120	2,03	PSO1300214125
PSO1,5 - 1400	1400	1,5	6	120	120	2,13	PSO1400214125
PSO1,5 - 1500	1500	1,5	6	120	120	2,23	PSO1500214125
PSO1,5 - 1600	1600	1,5	6	120	120	2,34	PSO1600214125
PSO1,5 - 1800	1800	1,5	6	120	120	2,54	PSO1800214125
PSO1,5 - 2000	2000	1,5	6	120	120	2,75	PSO2000214125
PSO1,5 - 2500	2500	1,5	6	120	120	3,27	PSO2500214125
PSO1,5 - 3000	3000	1,5	6	120	120	3,79	PSO3000214125
PSO2 - 300	300	2	6	120	120	1,09	PSO300214125
PSO2 - 400	400	2	6	120	120	1,23	PSO400214125
PSO2 - 500	500	2	6	120	120	1,37	PSO500214125
PSO2 - 600	600	2	6	120	120	1,51	PSO600214125
PSO2 - 700	700	2	6	120	120	1,65	PSO700214125
PSO2 - 800	800	2	6	120	120	1,78	PSO800214125
PSO2 - 900	900	2	6	120	120	1,92	PSO900214125
PSO2 - 1000	1000	2	6	120	120	2,06	PSO1000214125
PSO2 - 1100	1100	2	6	120	120	2,20	PSO1100214125
PSO2 - 1200	1200	2	6	120	120	2,34	PSO1200214125
PSO2 - 1300	1300	2	6	120	120	2,47	PSO1300214125
PSO2 - 1400	1400	2	6	120	120	2,61	PSO1400214125
PSO2 - 1500	1500	2	6	120	120	2,75	PSO1500214125
PSO2 - 1600	1600	2	6	120	120	2,89	PSO1600214125
PSO2 - 1800	1800	2	6	120	120	3,17	PSO1800214125
PSO2 - 2000	2000	2	6	120	120	3,44	PSO2000214125
PSO2 - 2500	2500	2	6	120	120	4,13	PSO2500214125
PSO2 - 3000	3000	2	6	120	120	4,82	PSO3000214125
PSO2,5 - 300	300	2,5	6	120	120	1,20	PSO300214125
PSO2,5 - 400	400	2,5	6	120	120	1,37	PSO400214125
PSO2,5 - 500	500	2,5	6	120	120	1,54	PSO500214125
PSO2,5 - 600	600	2,5	6	120	120	1,71	PSO600214125
PSO2,5 - 700	700	2,5	6	120	120	1,89	PSO700214125
PSO2,5 - 800	800	2,5	6	120	120	2,06	PSO800214125
PSO2,5 - 900	900	2,5	6	120	120	2,23	PSO900214125
PSO2,5 - 1000	1000	2,5	6	120	120	2,41	PSO1000214125
PSO2,5 - 1100	1100	2,5	6	120	120	2,58	PSO1100214125
PSO2,5 - 1200	1200	2,5	6	120	120	2,75	PSO1200214125
PSO2,5 - 1300	1300	2,5	6	120	120	2,92	PSO1300214125
PSO2,5 - 1400	1400	2,5	6	120	120	3,10	PSO1400214125
PSO2,5 - 1500	1500	2,5	6	120	120	3,27	PSO1500214125
PSO2,5 - 1600	1600	2,5	6	120	120	3,44	PSO1600214125
PSO2,5 - 1800	1800	2,5	6	120	120	3,79	PSO1800214125
PSO2,5 - 2000	2000	2,5	6	120	120	4,13	PSO2000214125
PSO2,5 - 2500	2500	2,5	6	120	120	5,00	PSO2500214125
PSO2,5 - 3000	3000	2,5	6	120	120	5,86	PSO3000214125

Консоль опорная KSB

Консоли и полки кабельные

Консоли опорные KSB предназначены для установки на С-образных профилях типа SС, SCD, SCU, SCK, SCKD и прокладки на них проводов, кабелей, лотков и коробов.

Тип изделия	L, мм	S, мм	S1, мм	B, мм	H, мм	Масса, кг, не более	БРН, кН	Артикул
KSB1,5-100	120	1,5	6	50	125	0,48	2,78	KSB10015
KSB1,5-150	170	1,5	6	50	125	0,55	2,52	KSB15015
KSB1,5-200	220	1,5	6	50	125	0,63	2,34	KSB22015
KSB1,5-250	270	1,5	6	50	125	0,70	2,18	KSB25015
KSB1,5-300	320	1,5	6	50	125	0,78	2,06	KSB30015
KSB1,5-350	370	1,5	6	50	125	0,85	1,97	KSB35015
KSB1,5-400	420	1,5	6	50	125	0,93	1,87	KSB40015
KSB1,5-450	470	1,5	6	50	125	1,00	1,72	KSB45015
KSB1,5-500	520	1,5	6	50	125	1,08	1,56	KSB52015
KSB1,5-550	570	1,5	6	50	125	1,15	1,4	KSB55015
KSB1,5-600	620	1,5	6	50	125	1,23	1,25	KSB60015
KSB2-200	220	2	6	50	125	0,74	3	KSB10020
KSB2-250	270	2	6	50	125	0,84	2,8	KSB15020
KSB2-300	320	2	6	50	125	0,94	2,64	KSB22020
KSB2-350	370	2	6	50	125	1,04	2,52	KSB25020
KSB2-400	420	2	6	50	125	1,14	2,4	KSB30020
KSB2-450	470	2	6	50	125	1,24	2,2	KSB35020
KSB2-500	520	2	6	50	125	1,34	2	KSB40020
KSB2-550	570	2	6	50	125	1,44	1,8	KSB45020
KSB2-600	620	2	6	50	125	1,54	1,6	KSB52020
KSB2,5-200	220	2,5	6	50	125	0,85	3,73	KSB55020
KSB2,5-250	270	2,5	6	50	125	0,97	3,5	KSB60020
KSB2,5-300	320	2,5	6	50	125	1,10	3,3	KSB10025
KSB2,5-350	370	2,5	6	50	125	1,22	3,15	KSB15025
KSB2,5-400	420	2,5	6	50	125	1,35	3	KSB22025
KSB2,5-450	470	2,5	6	50	125	1,48	2,75	KSB25025
KSB2,5-500	520	2,5	6	50	125	1,60	2,5	KSB30025
KSB2,5-550	570	2,5	6	50	125	1,73	2,25	KSB35025
KSB2,5-600	620	2,5	6	50	125	1,85	2	KSB40025

Подвес PDU

Подвесы и стойки напольные

Поворот лотка в вертикальной плоскости вниз на 90°

Лотки монтажные перфорированные

чертёж

Крышка лотка прямого НП

Крышки лотков монтажных

чертёж

Поворот лотка в вертикальной плоскости вниз на 90° НП

Лотки монтажные неперфорированные

чертёж

Соединитель-переходник лестничного лотка R – LL

Лотки лестничного типа ЛЛ

Соединитель-переходник лестничного лотка R – LL

Применяются для соединения лотков различных по ширине между собой. Для установки потребуется комплект метизов (винт М6х20, гайка М6, шайба 6) поставляется отдельно.

Тип изделия	L, мм	S, мм	В, мм	Н, мм	Масса, кг, не более	Артикул
R-LL50-50	150	1,2	50	50	0,17	RLL505012
R-LL100-50	150	1,2	100	50	0,21	RLL1005012
R-LL200-50	150	1,2	200	50	0,30	RLL2005012
R-LL300-50	150	1,2	300	50	0,38	RLL3005012
R-LL400-50	150	1,2	400	50	0,47	RLL4005012
R-LL50-80	150	1,2	50	80	0,23	RLL508012
R-LL100-80	150	1,2	100	80	0,28	RLL1008012
R-LL200-80	150	1,2	200	80	0,40	RLL2008012
R-LL300-80	150	1,2	300	80	0,51	RLL3008012
R-LL400-80	150	1,2	400	80	0,62	RLL4008012
R-LL50-100	150	1,2	50	100	0,26	RLL5010012
R-LL100-100	150	1,2	100	100	0,33	RLL10010012
R-LL200-100	150	1,2	200	100	0,46	RLL20010012
R-LL300-100	150	1,2	300	100	0,59	RLL30010012
R-LL400-100	150	1,2	400	100	0,73	RLL40010012

Профиль U-образный SK 50х32

Стойки и профили несущие

Профиль U – образный SKU 50х32 предназначен для установки на него опорных консолей типа KO, KPM, KPMD при монтаже кабельных трасс.

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
SK1,5-50х32-200	200	1,5	32	50	0,25	SK325020015
SK1,5-50х32-300	300	1,5	32	50	0,38	SK325030015
SK1,5-50х32-400	400	1,5	32	50	0,51	SK325040015
SK1,5-50х32-500	500	1,5	32	50	0,64	SK325050015
SK1,5-50х32-600	600	1,5	32	50	0,76	SK325060015
SK1,5-50х32-700	700	1,5	32	50	0,89	SK325070015
SK1,5-50х32-800	800	1,5	32	50	1,02	SK325080015
SK1,5-50х32-900	900	1,5	32	50	1,14	SK325090015
SK1,5-50х32-1000	1000	1,5	32	50	1,27	SK3250100015
SK1,5-50х32-1100	1100	1,5	32	50	1,40	SK3250110015
SK1,5-50х32-1200	1200	1,5	32	50	1,53	SK3250120015
SK1,5-50х32-1300	1300	1,5	32	50	1,65	SK3250130015
SK1,5-50х32-1400	1400	1,5	32	50	1,78	SK3250140015
SK1,5-50х32-1500	1500	1,5	32	50	1,91	SK3250150015
SK1,5-50х32-1600	1600	1,5	32	50	2,03	SK3041620015
SK1,5-50х32-1800	1800	1,5	32	50	2,29	SK3250180015
SK1,5-50х32-2000	2000	1,5	32	50	2,54	SK3250200015
SK1,5-50х32-2500	2500	1,5	32	50	3,18	SK3250250015
SK1,5-50х32-3000	3000	1,5	32	50	3,82	SK3250300015
SK2-50х32-200	200	2	32	50	0,33	SK325020020
SK2-50х32-300	300	2	32	50	0,50	SK325030020
SK2-50х32-400	400	2	32	50	0,67	SK325040020
SK2-50х32-500	500	2	32	50	0,83	SK325050020
SK2-50х32-600	600	2	32	50	1,00	SK325060020
SK2-50х32-700	700	2	32	50	1,16	SK325070020
SK2-50х32-800	800	2	32	50	1,33	SK325080020
SK2-50х32-900	900	2	32	50	1,50	SK325090020
SK2-50х32-1000	1000	2	32	50	1,66	SK3250100020
SK2-50х32-1100	1100	2	32	50	1,83	SK3250110020
SK2-50х32-1200	1200	2	32	50	2,00	SK3250120020
SK2-50х32-1300	1300	2	32	50	2,16	SK3250130020
SK2-50х32-1400	1400	2	32	50	2,33	SK3250140020
SK2-50х32-1500	1500	2	32	50	2,50	SK3250200020
SK2-50х32-1600	1600	2	32	50	2,66	SK3041620020
SK2-50х32-1800	1800	2	32	50	3,00	SK3250180020
SK2-50х32-2000	2000	2	32	50	3,33	SK3250200020
SK2-50х32-2500	2500	2	32	50	4,16	SK3250250020
SK2-50х32-3000	3000	2	32	50	4,99	SK3250300020
SK2,5-50х32-2,500	200	2,5	32	50	0,41	SK325025025
SK2,5-50х32-300	300	2,5	32	50	0,61	SK325030025
SK2,5-50х32-400	400	2,5	32	50	0,82	SK325040025
SK2,5-50х32-500	500	2,5	32	50	1,02	SK325050025
SK2,5-50х32-600	600	2,5	32	50	1,22	SK325060025
SK2,5-50х32-700	700	2,5	32	50	1,43	SK325070025
SK2,5-50х32-800	800	2,5	32	50	1,63	SK325080025
SK2,5-50х32-900	900	2,5	32	50	1,84	SK325090025
SK2,5-50х32-1000	1000	2,5	32	50	2,04	SK3250100025
SK2,5-50х32-1100	1100	2,5	32	50	2,25	SK3250110025
SK2,5-50х32-12,500	1200	2,5	32	50	2,45	SK3250120025
SK2,5-50х32-1300	1300	2,5	32	50	2,65	SK3250130025
SK2,5-50х32-1400	1400	2,5	32	50	2,86	SK3250140025
SK2,5-50х32-1500	1500	2,5	32	50	3,06	SK3250250025
SK2,5-50х32-1600	1600	2,5	32	50	3,27	SK3041620025
SK2,5-50х32-1800	1800	2,5	32	50	3,67	SK3250180025
SK2,5-50х32-2,5000	2000	2,5	32	50	4,08	SK3250250025
SK2,5-50х32-2,5500	2500	2,5	32	50	5,10	SK3250250025
SK2,5-50х32-3000	3000	2,5	32	50	6,12	SK3250300025

Консоль KSBD

Консоли и полки кабельные

Консоли опорные KSBD предназначены для установки на С-образных профилях типа SС, SCD, SCU, SCK, SCKD и прокладки на них проводов, кабелей, лотков и коробов.

Тип изделия	L, мм	S, мм	S1, мм	B, мм	H, мм	Масса, кг, не более	БРН, кН	Артикул
KSBD2,5-100	120	1,5	6	50	125	0,79	4,45	KSBD10015
KSBD2,5-150	170	1,5	6	50	125	0,94	4,03	KSBD15015
KSBD2,5-200	220	1,5	6	50	125	1,09	3,74	KSBD20015
KSBD2,5-250	270	1,5	6	50	125	1,24	3,49	KSBD25015
KSBD2,5-300	320	1,5	6	50	125	1,39	3,3	KSBD30015
KSBD2,5-350	370	1,5	6	50	125	1,54	3,15	KSBD35015
KSBD2,5-400	420	1,5	6	50	125	1,69	2,99	KSBD40015
KSBD2,5-450	470	1,5	6	50	125	1,84	2,75	KSBD45015
KSBD2,5-500	520	1,5	6	50	125	1,99	2,5	KSBD50015
KSBD2,5-550	570	1,5	6	50	125	2,14	2,24	KSBD55015
KSBD2,5-600	620	1,5	6	50	125	2,29	2	KSBD60015
KSBD2,5-200	220	2	6	50	125	1,31	4,8	KSBD10020
KSBD2,5-250	270	2	6	50	125	1,51	4,48	KSBD15020
KSBD2,5-300	320	2	6	50	125	1,71	4,22	KSBD20020
KSBD2,5-350	370	2	6	50	125	1,91	4,03	KSBD25020
KSBD2,5-400	420	2	6	50	125	2,11	3,84	KSBD30020
KSBD2,5-450	470	2	6	50	125	2,31	3,52	KSBD35020
KSBD2,5-500	520	2	6	50	125	2,51	3,2	KSBD40020
KSBD2,5-550	570	2	6	50	125	2,71	2,88	KSBD45020
KSBD2,5-600	620	2	6	50	125	2,92	2,56	KSBD50020
KSBD2,5-200	220	2,5	6	50	125	1,53	5,97	KSBD55020
KSBD2,5-250	270	2,5	6	50	125	1,78	5,6	KSBD60020
KSBD2,5-300	320	2,5	6	50	125	2,03	5,28	KSBD10025
KSBD2,5-350	370	2,5	6	50	125	2,28	5,04	KSBD15025
KSBD2,5-400	420	2,5	6	50	125	2,53	4,8	KSBD20025
KSBD2,5-450	470	2,5	6	50	125	2,79	4,4	KSBD25025
KSBD2,5-500	520	2,5	6	50	125	3,04	4	KSBD30025
KSBD2,5-550	570	2,5	6	50	125	3,29	3,6	KSBD35025
KSBD2,5-600	620	2,5	6	50	125	3,54	3,2	KSBD40025

Крышка лотка углового горизонтального 90 КLU90

Крышки лотков монтажных

Крышка лотка углового горизонтального 90 КLU90

Крышка лотка углового горизонтального 900 KLU90 применяется на поворотах кабельной трассы в горизонте на 90° к лоткам листовым типа LMU90 и LMGU90 для защиты кабелей от воздействия факторов внешней среды. Соединение лотка с крышкой производится при помощи прижима крышки лотка универсального FU-KL на имеющиеся метизы с установкой дополнительной гайки.

Тип изделия	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
KL50 U90	0,8	50	25	0,17	KL5U900825
KL50 U90	1	50	25	0,21	KL5U901025
KL100 U90	0,8	100	25	0,29	KL10U900825
KL100 U90	1	100	25	0,36	KL10U901025
KL100 U90	1,2	100	25	0,43	KL10U901225
KL100 U90	1,5	100	25	0,54	KL10U901525
KL150 U90	0,8	150	25	0,44	KL15U900825
KL150 U90	1	150	25	0,55	KL15U901025
KL150 U90	1,2	150	25	0,66	KL15U901225
KL150 U90	1,5	150	25	0,83	KL15U901525
KL200 U90	0,8	200	25	0,63	KL20U900825
KL200 U90	1	200	25	0,78	KL20U901025
KL200 U90	1,2	200	25	0,94	KL20U901225
KL200 U90	1,5	200	25	1,18	KL20U901525
KL250 U90	0,8	250	25	0,85	KL25U900825
KL250 U90	1	250	25	1,06	KL25U901025
KL250 U90	1,2	250	25	1,27	KL25U901225
KL250 U90	1,5	250	25	1,59	KL25U901525
KL300 U90	0,8	300	25	1,10	KL30U900825
KL300 U90	1	300	25	1,37	KL30U901025
KL300 U90	1,2	300	25	1,65	KL30U901225
KL300 U90	1,5	300	25	2,06	KL30U901525
KL400 U90	0,8	400	25	1,70	KL40U900825
KL400 U90	1	400	25	2,12	KL40U901025
KL400 U90	1,2	400	25	2,55	KL40U901225
KL400 U90	1,5	400	25	3,19	KL40U901525
KL500 U90	0,8	500	25	2,43	KL50U900825
KL500 U90	1	500	25	3,04	KL50U901025
KL500 U90	1,2	500	25	3,65	KL50U901225
KL500 U90	1,5	500	25	4,56	KL50U901525
KL600 U90	0,8	600	25	3,29	KL60U900825
KL600 U90	1	600	25	4,12	KL60U901025
KL600 U90	1,2	600	25	4,94	KL60U901225
KL600 U90	1,5	600	25	6,17	KL60U901525

Лоток тройниковый (тип НЛ)

Лотки лестничного типа НЛ

чертёж

Соединитель лестничного лотка внешний SL - HV

Лотки лестничного типа ЛЛ

Соединитель лестничного лотка внешний SL - HV

Применяется для соединения лотков между собой. Для установки потребуется комплект метизов (винт М6х20, гайка М6) поставляется отдельно.

Тип изделия	L, мм	S, мм	Н, мм	Масса, кг, не более	Артикул
SL-50V	350	2,5	50	0,55	SL50V35025
SL-80V	350	2,5	80	0,76	SL80V35025
SL-100V	350	2,5	100	0,89	SL100V35025

Профиль С-образный 21х41 SС

Стойки и профили несущие

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
SC1,5-300	300	1,5	21	41	0,35	SC214130015
SC1,5-400	400	1,5	21	41	0,47	SC214140015
SC1,5-500	500	1,5	21	41	0,58	SC214150015
SC1,5-600	600	1,5	21	41	0,70	SC214160015
SC1,5-700	700	1,5	21	41	0,82	SC214170015
SC1,5-800	800	1,5	21	41	0,93	SC214180015
SC1,5-900	900	1,5	21	41	1,05	SC214190015
SC1,5-1000	1000	1,5	21	41	1,16	SC2141100015
SC1,5-1100	1100	1,5	21	41	1,28	SC2141110015
SC1,5-1200	1200	1,5	21	41	1,40	SC2141120015
SC1,5-1300	1300	1,5	21	41	1,51	SC2141130015
SC1,5-1400	1400	1,5	21	41	1,63	SC2141140015
SC1,5-1500	1500	1,5	21	41	1,75	SC2141150015
SC1,5-1600	1600	1,5	21	41	1,86	SC2141160015
SC1,5-1800	1800	1,5	21	41	2,10	SC2141180015
SC1,5-2000	2000	1,5	21	41	2,33	SC2141200015
SC1,5-2500	2500	1,5	21	41	2,91	SC2141250015
SC1,5-3000	3000	1,5	21	41	3,49	SC2141300015
SC2-300	300	2	21	41	0,50	SC214130020
SC2-400	400	2	21	41	0,60	SC214140020
SC2-500	500	2	21	41	0,75	SC214150020
SC2-600	600	2	21	41	0,90	SC214160020
SC2-700	700	2	21	41	1,06	SC214170020
SC2-800	800	2	21	41	1,21	SC214180020
SC2-900	900	2	21	41	1,36	SC214190020
SC2-1000	1000	2	21	41	1,51	SC2141100020
SC2-1100	1100	2	21	41	1,66	SC2141110020
SC2-1200	1200	2	21	41	1,81	SC2141120020
SC2-1300	1300	2	21	41	1,96	SC2141130020
SC2-1400	1400	2	21	41	2,11	SC2141140020
SC2-1500	1500	2	21	41	2,26	SC2141150020
SC2-1600	1600	2	21	41	2,41	SC2141160020
SC2-1800	1800	2	21	41	2,71	SC2141180020
SC2-2000	2000	2	21	41	3,01	SC2141200020
SC2-2500	2500	2	21	41	3,77	SC2141250020
SC2-3000	3000	2	21	41	4,52	SC2141300020
SC2,5-300	300	2,5	21	41	0,57	SC214130025
SC2,5-400	400	2,5	21	41	0,75	SC214140025
SC2,5-500	500	2,5	21	41	0,94	SC214150025
SC2,5-600	600	2,5	21	41	1,13	SC214160025
SC2,5-700	700	2,5	21	41	1,32	SC214170025
SC2,5-800	800	2,5	21	41	1,51	SC214180025
SC2,5-900	900	2,5	21	41	1,70	SC214190025
SC2,5-1000	1000	2,5	21	41	1,88	SC2141100025
SC2,5-1100	1100	2,5	21	41	2,07	SC2141110025
SC2,5-1200	1200	2,5	21	41	2,26	SC2141120025
SC2,5-1300	1300	2,5	21	41	2,50	SC2141130025
SC2,5-1400	1400	2,5	21	41	2,64	SC2141140025
SC2,5-1500	1500	2,5	21	41	2,83	SC2141150025
SC2,5-1600	1600	2,5	21	41	3,01	SC2141160025
SC2,5-1800	1800	2,5	21	41	3,39	SC2141180025
SC2,5-2000	2000	2,5	21	41	3,77	SC2141200025
SC2,5-2500	2500	2,5	21	41	4,71	SC2141250025
SC2,5-3000	3000	2,5	21	41	5,65	SC2141300025

Поворот лотка в вертикальной плоскости вниз на 45°

Лотки монтажные перфорированные

чертёж

Крышка поворота лотка в горизонте на 45° НП

Крышки лотков монтажных

чертёж

Поворот лотка в вертикальной плоскости вниз на 45° НП

Лотки монтажные неперфорированные

чертёж

Разделитель лотка RL

Лотки лестничного типа ЛЛ

Применяются для разделения кабелей внутри лотка. Для установки потребуется комплект метизов (винт М6х20, гайка М6) поставляется отдельно.

Тип изделия	L, мм	S, мм	B, мм	Н, мм	Масса, кг, не более	Артикул
RL-50-2000	2000	1,2	25	50	1,41	RL502002512
RL-50-2500	2500	1,2	25	50	1,77	RL502502512
RL-50-3000	3000	1,2	25	50	2,12	RL503002512
RL-70-2000	2000	1,2	25	70	1,79	RL702002512
RL-70-2500	2500	1,2	25	70	2,24	RL702502512
RL-70-3000	3000	1,2	25	70	2,68	RL703002512
RL-80-2000	2000	1,2	25	80	1,98	RL802002512
RL-80-2500	2500	1,2	25	80	2,47	RL802502512
RL-80-3000	3000	1,2	25	80	2,97	RL803002512
RL-100-2000	2000	1,2	25	100	2,36	RL1002002512
RL-100-2500	2500	1,2	25	100	2,94	RL1002502512
RL-100-3000	3000	1,2	25	100	3,53	RL1003002512
RL-50-2000	2000	1,5	25	50	1,77	RL502002515
RL-50-2500	2500	1,5	25	50	2,21	RL502502515
RL-50-3000	3000	1,5	25	50	2,65	RL503002515
RL-70-2000	2000	1,5	25	70	2,24	RL702002515
RL-70-2500	2500	1,5	25	70	2,80	RL702502515
RL-70-3000	3000	1,5	25	70	3,36	RL702502515
RL-80-2000	2000	1,5	25	80	2,47	RL802002515
RL-80-2500	2500	1,5	25	80	3,09	RL802502515
RL-80-3000	3000	1,5	25	80	3,71	RL803002515
RL-100-2000	2000	1,5	25	100	2,94	RL1002002515
RL-100-2500	2500	1,5	25	100	3,68	RL1002502515
RL-100-3000	3000	1,5	25	100	4,42	RL1003002515

Консоль опорная KPM

Консоли и полки кабельные

Консоли опорные KPM предназначены для установки на С-образных профилях типа SС, SCD, SCU, SCK, SCKD и прокладки на них проводов, кабелей, лотков и коробов.

Тип изделия	L, мм	S, мм	S1, мм	B фланца, мм	H фланца, мм	Масса, кг, не более	БРН, кН	Артикул
KPM2,5-200	220	2,5	6	50	125	0,67	0,97	KPM20025
KPM2,5-250	270	2,5	6	50	125	0,76	1,05	KPM25025
KPM2,5-300	320	2,5	6	50	125	0,85	1,13	KPM30025
KPM2,5-350	370	2,5	6	50	125	0,93	1,22	KPM35025
KPM2,5-400	420	2,5	6	50	125	1,02	1,30	KPM40025
KPM2,5-500	470	2,5	6	50	125	1,11	0,40	KPM45025
KPM2,5-500	520	2,5	6	50	125	1,19	0,45	KPM50025
KPM2,5-550	570	2,5	6	50	125	1,28	0,49	KPM55025
KPM2,5-600	620	2,5	6	50	125	1,37	0,54	KPM60025

Профиль С-образный 21х41 облегчённый SСl

Стойки и профили несущие

Профиль С-образный 21х41 облегчённый SСl

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
SСl1,5-300	300	1,5	21	41	0,33	SCl214130015
SСl1,5-400	400	1,5	21	41	0,44	SCl214140015
SСl1,5-500	500	1,5	21	41	0,55	SCl214150015
SСl1,5-600	600	1,5	21	41	0,66	SCl214160015
SСl1,5-700	700	1,5	21	41	0,77	SCl214170015
SСl1,5-800	800	1,5	21	41	0,89	SCl214180015
SСl1,5-900	900	1,5	21	41	1,00	SCl214190015
SСl1,5-1000	1000	1,5	21	41	1,11	SCl2141100015
SСl1,5-1100	1100	1,5	21	41	1,22	SCl2141110015
SСl1,5-1200	1200	1,5	21	41	1,33	SCl2141120015
SСl1,5-1300	1300	1,5	21	41	1,44	SCl2141130015
SСl1,5-1400	1400	1,5	21	41	1,55	SCl2141140015
SСl1,5-1500	1500	1,5	21	41	1,66	SCl2141150015
SСl1,5-1600	1600	1,5	21	41	1,77	SCl2141160015
SСl1,5-1800	1800	1,5	21	41	1,99	SCl2141180015
SСl1,5-2000	2000	1,5	21	41	2,21	SCl2141200015
SСl1,5-2500	2500	1,5	21	41	2,77	SCl2141250015
SСl1,5-3000	3000	1,5	21	41	3,32	SCl2141300015
SСl2-300	300	2	21	41	0,43	SCl214130020
SСl2-400	400	2	21	41	0,57	SCl214140020
SСl2-500	500	2	21	41	0,71	SCl214150020
SСl2-600	600	2	21	41	0,86	SCl214160020
SСl2-700	700	2	21	41	1,00	SCl214170020
SСl2-800	800	2	21	41	1,14	SCl214180020
SСl2-900	900	2	21	41	1,29	SCl214190020
SСl2-1000	1000	2	21	41	1,43	SCl2141100020
SСl2-1100	1100	2	21	41	1,57	SCl2141110020
SСl2-1200	1200	2	21	41	1,71	SCl2141120020
SСl2-1300	1300	2	21	41	1,86	SCl2141130020
SСl2-1400	1400	2	21	41	2,00	SCl2141140020
SСl2-1500	1500	2	21	41	2,14	SCl2141150020
SСl2-1600	1600	2	21	41	2,29	SCl2141160020
SСl2-1800	1800	2	21	41	2,57	SCl2141180020
SСl2-2000	2000	2	21	41	2,86	SCl2141200020
SСl2-2500	2500	2	21	41	3,57	SCl2141250020
SСl2-3000	3000	2	21	41	4,29	SCl2141300020
SСl2,5-300	300	2,5	21	41	0,52	SCl214130030
SСl2,5-400	400	2,5	21	41	0,69	SCl214140030
SСl2,5-500	500	2,5	21	41	0,86	SCl214150030
SСl2,5-600	600	2,5	21	41	1,04	SCl214160030
SСl2,5-700	700	2,5	21	41	1,21	SCl214170030
SСl2,5-800	800	2,5	21	41	1,38	SCl214180030
SСl2,5-900	900	2,5	21	41	1,55	SCl214190030
SСl2,5-1000	1000	2,5	21	41	1,73	SCl2141100030
SСl2,5-1100	1100	2,5	21	41	1,90	SCl2141110030
SСl2,5-1200	1200	2,5	21	41	2,07	SCl2141120030
SСl2,5-1300	1300	2,5	21	41	2,25	SCl2141130030
SСl2,5-1400	1400	2,5	21	41	2,42	SCl2141140030
SСl2,5-1500	1500	2,5	21	41	2,59	SCl2141150030
SСl2,5-1600	1600	2,5	21	41	2,76	SCl2141160030
SСl2,5-1800	1800	2,5	21	41	3,11	SCl2141180030
SСl2,5-2000	2000	2,5	21	41	3,50	SCl2141200030
SСl2,5-2500	2500	2,5	21	41	4,32	SCl2141250030
SСl2,5-3000	3000	2,5	21	41	5,18	SCl2141300030

Крепление к потолку KP-C

Подвесы и стойки напольные

Крепление к потолку KP-C применяются для крепления профилей типа SCK41x41, SCKL41x41 для организации кабельных трасс под потолком.

Тип изделия	L, мм	S, мм	B, мм	H, мм	B фланца, мм	H фланца, мм	Масса, кг, не более	Артикул
KP-C	105	5	50	53	110	110	0,98	KPC4150

Крышка лотка тройникового НП

Крышки лотков монтажных

чертёж

Ответвитель лотка в горизонте (тип НЛ)

Лотки лестничного типа НЛ

чертёж

Прижим лотка LL - Pr

Лотки лестничного типа ЛЛ

Применяется для крепления лотка к консоли трассы.

Тип изделия	Масса, кг, не более	Артикул
LL-Pr-2	45	2	1	0,02	45	2,5	1,5	0,03	LLPR20
LL-Pr-2,5	45	2,5	1,5	0,03					LLPR25

Консоль опорная KРB

Консоли и полки кабельные

Консоли опорные KPB предназначены для установки на С-образных профилях типа SС, SCD, SCU, SCK, SCKD и прокладки на них проводов, кабелей, лотков и коробов.

Тип изделия	L, мм	S, мм	B, мм	S1, мм	H, мм	Масса, кг, не более	БРН, кН	Артикул
KPB2,5-200	220	2,5	50	6	125	0,85		KPB22025
KPB2,5-250	270	2,5	50	6	125	0,97	3,33	KPB25025
KPB2,5-300	320	2,5	50	6	125	1,10	3,54	KPB30025
KPB2,5-350	370	2,5	50	6	125	1,22	2,99	KPB35025
KPB2,5-400	420	2,5	50	6	125	1,35	3,14	KPB40025
KPB2,5-500	470	2,5	50	6	125	1,48	2,61	KPB45025
KPB2,5-500	520	2,5	50	6	125	1,60	2,85	KPB52025
KPB2,5-550	570	2,5	50	6	125	1,73	2,14	KPB55025
KPB2,5-600	620	2,5	50	6	125	1,85	1,90	KPB60025

Профиль С-образный 41х41 SСК

Стойки и профили несущие

Профиль С – образный 41х41 SCK предназначен для установки на него опорных консолей типа KO, KPM, KPMD при монтаже кабельных трасс, крепление к стене, крепление в подвес и напольное крепление, подвес лотков и световых приборов на шпильках, в качестве кабеленесущих трасс для световых приборов.

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
SСК1,5-300	300	1,5	41	41	0,48	SCK414130015
SСК1,5-400	400	1,5	41	41	0,64	SCK414140015
SСК1,5-500	500	1,5	41	41	0,80	SCK414150015
SСК1,5-600	600	1,5	41	41	0,96	SCK414160015
SСК1,5-700	700	1,5	41	41	1,12	SCK414170015
SСК1,5-800	800	1,5	41	41	1,28	SCK414180015
SСК1,5-900	900	1,5	41	41	1,44	SCK414190015
SСК1,5-1000	1000	1,5	41	41	1,60	SCK4141100015
SСК1,5-1100	1100	1,5	41	41	1,76	SCK4141110015
SСК1,5-1200	1200	1,5	41	41	1,92	SCK4141120015
SСК1,5-1300	1300	1,5	41	41	2,08	SCK4141130015
SСК1,5-1400	1400	1,5	41	41	2,24	SCK4141140015
SСК1,5-1500	1500	1,5	41	41	2,40	SCK4141150015
SСК1,5-1600	1600	1,5	41	41	2,56	SCK4141160015
SСК1,5-1800	1800	1,5	41	41	2,88	SCK4141180015
SСК1,5-2000	2000	1,5	41	41	3,20	SCK4141200015
SСК1,5-2500	2500	1,5	41	41	4,00	SCK4141250015
SСК1,5-3000	3000	1,5	41	41	4,80	SCK4141300015
SСК2-300	300	2	41	41	0,64	SCK414130020
SСК2-400	400	2	41	41	0,85	SCK414140020
SСК2-500	500	2	41	41	1,07	SCK414150020
SСК2-600	600	2	41	41	1,28	SCK414160020
SСК2-700	700	2	41	41	1,49	SCK414170020
SСК2-800	800	2	41	41	1,71	SCK414180020
SСК2-900	900	2	41	41	1,92	SCK414190020
SСК2-1000	1000	2	41	41	2,14	SCK4141100020
SСК2-1100	1100	2	41	41	2,35	SCK4141110020
SСК2-1200	1200	2	41	41	2,56	SCK4141120020
SСК2-1300	1300	2	41	41	2,78	SCK4141130020
SСК2-1400	1400	2	41	41	2,99	SCK4141140020
SСК2-1500	1500	2	41	41	3,20	SCK4141150020
SСК2-1600	1600	2	41	41	3,42	SCK4141160020
SСК2-1800	1800	2	41	41	3,84	SCK4141180020
SСК2-2000	2000	2	41	41	4,27	SCK4141200020
SСК2-2500	2500	2	41	41	5,34	SCK4141250020
SСК2-3000	3000	2	41	41	6,41	SCK4141300020
SСК2,5-300	300	2,5	41	41	0,78	SCK414130025
SСК2,5-400	400	2,5	41	41	1,05	SCK414140025
SСК2,5-500	500	2,5	41	41	1,31	SCK414150025
SСК2,5-600	600	2,5	41	41	1,57	SCK414160025
SСК2,5-700	700	2,5	41	41	1,83	SCK414170025
SСК2,5-800	800	2,5	41	41	2,09	SCK414180025
SСК2,5-900	900	2,5	41	41	2,35	SCK414190025

Крепление к потолку KP - CD (для профиля SCKD 41x41, SCKLD 41x41)

Подвесы и стойки напольные

Крепление к потолку KP - CD (для профиля SCKD 41x41, SCKLD 41x41)

Крепление к потолку с узкой площадкой усиленное KP-CD применяются для крепления профилей типа SCKD41x41, SCKLD41x41 для организации кабельных трасс под потолком.

Тип изделия	L, мм	S, мм	B, мм	H, мм	B фланца, мм	H фланца, мм	Масса, кг, не более	Артикул
KP - CD	56	4	50	98	100	200	0,93	KPCD4160

Поворот лотка в вертикальной плоскости вверх на 90°

Лотки монтажные перфорированные

чертёж

Крышка ответвителя лотка в горизонте НП

Крышки лотков монтажных

чертёж

Поворот лотка в вертикальной плоскости вверх на 90° НП

Лотки монтажные неперфорированные

чертёж

Соединитель регулируемый горизонтальный лотков SL - R

Лотки лестничного типа ЛЛ

Соединитель регулируемый горизонтальный лотков SL - R

Применяется для поворотов лотков типа НЛ, LL в горизонтальной плоскости. Для установки потребуется комплект метизов (винт М6х20, гайка М6) поставляется отдельно.

Тип изделия	L, мм	S, мм	Н, мм	Масса, кг, не более	Артикул
SL-R-50	180	1	50	0,06	SLR5010
SL-R-55	180	1	55	0,06	SLR5510
SL-R-70	180	1	70	0,08	SLR7010
SL-R-80	180	1	80	0,10	SLR8010
SL-R-100	180	1	100	0,13	SLR10010
SL-R-50	180	1,5	50	0,08	SLR5015
SL-R-55	180	1,5	55	0,10	SLR5515
SL-R-70	180	1,5	70	0,13	SLR7015
SL-R-80	180	1,5	80	0,15	SLR8015
SL-R-100	180	1,5	100	0,19	SLR10015

Консоль опорная KРMD

Консоли и полки кабельные

Консоли опорные KPMD предназначены для установки на С-образных профилях типа SС, SCD, SCU, SCK, SCKD и прокладки на них проводов, кабелей, лотков и коробов.

Тип изделия	L, мм	S консоли, мм	фланца, мм	B фланца, мм	H фланца, мм	Масса, кг, не более	БРН, кН	Артикул
KPMD2,5-200	220	2,5	6	50	125	1,05	0,89	KPMD20025
KPMD2,5-250	270	2,5	6	50	125	1,23	1,01	KPMD25025
KPMD2,5-300	320	2,5	6	50	125	1,40	1,13	KPMD30025
KPMD2,5-350	370	2,5	6	50	125	1,57	1,24	KPMD35025
KPMD2,5-400	420	2,5	6	50	125	1,75	1,36	KPMD40025
KPMD2,5-500	470	2,5	6	50	125	1,92	1,47	KPMD45025
KPMD2,5-500	520	2,5	6	50	125	2,09	1,59	KPMD50025
KPMD2,5-550	570	2,5	6	50	125	2,26	1,70	KPMD55025
KPMD2,5-600	620	2,5	6	50	125	2,44	1,82	KPMD60025

Профиль С-образный 41х41 облегчённый SСКl

Стойки и профили несущие

Профиль С-образный 41х41 облегчённый SСКl

Профиль С – образный 41х41 SCKl предназначен для установки на него опорных консолей типа KO, KPM, KPMD при монтаже кабельных трасс, крепление к стене, крепление в подвес и напольное крепление, подвес лотков и световых приборов на шпильках, в качестве кабеленесущих трасс для световых приборов.

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
SСКl1,5-300	300	1,5	41	41	0,41	SCKl414130015
SСКl1,5-400	400	1,5	41	41	0,55	SCKl414140015
SСКl1,5-500	500	1,5	41	41	0,69	SCKl414150015
SСКl1,5-600	600	1,5	41	41	0,83	SCKl414160015
SСКl1,5-700	700	1,5	41	41	0,96	SCKl414170015
SСКl1,5-800	800	1,5	41	41	1,10	SCKl414180015
SСКl1,5-900	900	1,5	41	41	1,24	SCKl414190015
SСКl1,5-1000	1000	1,5	41	41	1,38	SCKl4141100015
SСКl1,5-1100	1100	1,5	41	41	1,52	SCKl4141110015
SСКl1,5-1200	1200	1,5	41	41	1,65	SCKl4141120015
SСКl1,5-1300	1300	1,5	41	41	1,79	SCKl4141130015
SСКl1,5-1400	1400	1,5	41	41	1,93	SCKl4141140015
SСКl1,5-1500	1500	1,5	41	41	2,07	SCKl4141150015
SСКl1,5-1600	1600	1,5	41	41	2,20	SCKl4141160015
SСКl1,5-1800	1800	1,5	41	41	2,48	SCKl4141180015
SСКl1,5-2000	2000	1,5	41	41	2,76	SCKl4141200015
SСКl1,5-2500	2500	1,5	41	41	3,44	SCKl4141250015
SСКl1,5-3000	3000	1,5	41	41	4,13	SCKl4141300015
SСКl2-300	300	2	41	41	0,54	SCKl414130020
SСКl2-400	400	2	41	41	0,72	SCKl414140020
SСКl2-500	500	2	41	41	0,90	SCKl414150020
SСКl2-600	600	2	41	41	1,08	SCKl414160020
SСКl2-700	700	2	41	41	1,26	SCKl414170020
SСКl2-800	800	2	41	41	1,44	SCKl414180020
SСКl2-900	900	2	41	41	1,62	SCKl414190020
SСКl2-1000	1000	2	41	41	1,81	SCKl4141100020
SСКl2-1100	1100	2	41	41	1,99	SCKl4141110020
SСКl2-1200	1200	2	41	41	2,17	SCKl4141120020
SСКl2-1300	1300	2	41	41	2,35	SCKl4141130020
SСКl2-1400	1400	2	41	41	2,53	SCKl4141140020
SСКl2-1500	1500	2	41	41	2,71	SCKl4141150020
SСКl2-1600	1600	2	41	41	2,89	SCKl4141160020
SСКl2-1800	1800	2	41	41	3,25	SCKl4141180020
SСКl2-2000	2000	2	41	41	3,61	SCKl4141200020
SСКl2-2500	2500	2	41	41	4,51	SCKl4141250020
SСКl2-3000	3000	2	41	41	5,42	SCKl4141300020
SСКl2,5-300	300	2,5	41	41	0,67	SCKl414130025
SСКl2,5-400	400	2,5	41	41	0,89	SCKl414140025
SСКl2,5-500	500	2,5	41	41	1,11	SCKl414150025
SСКl2,5-600	600	2,5	41	41	1,33	SCKl414160025
SСКl2,5-700	700	2,5	41	41	1,55	SCKl414170025
SСКl2,5-800	800	2,5	41	41	1,77	SCKl414180025
SСКl2,5-900	900	2,5	41	41	2,00	SCKl414190025
SСКl2,5-1000	1000	2,5	41	41	2,22	SCKl4141100025
SСКl2,5-1100	1100	2,5	41	41	2,44	SCKl4141110025
SСКl2,5-1200	1200	2,5	41	41	2,66	SCKl4141120025
SСКl2,5-1300	1300	2,5	41	41	2,88	SCKl4141130025
SСКl2,5-1400	1400	2,5	41	41	3,10	SCKl4141140025
SСКl2,5-1500	1500	2,5	41	41	3,33	SCKl4141150025
SСКl2,5-1600	1600	2,5	41	41	3,55	SCKl4141160025
SСКl2,5-1800	1800	2,5	41	41	3,99	SCKl4141180025
SСКl2,5-2000	2000	2,5	41	41	4,44	SCKl4141200025
SСКl2,5-2500	2500	2,5	41	41	5,54	SCKl4141250025
SСКl2,5-3000	3000	2,5	41	41	6,65	SCKl4141300025

Крепление к потолку усиленное KP - CDU

Подвесы и стойки напольные

Крепление к потолку с узкой площадкой усиленное KP-CDU применяются для крепления профилей типа SCKD41x41, SCKLD41x41 для организации кабельных трасс под потолком.

Тип изделия	L, мм	S, мм	B, мм	H, мм	B фланца, мм	H фланца, мм	Масса, кг, не более	Артикул
KP - CDU	106	5	50	98	150	150	1,88	KPCDU4150

Крышка лотка крестообразного НП

Крышки лотков монтажных

чертёж

Скоба дистанционная F - SD

Лотки лестничного типа ЛЛ

Применяются для крепления лотков типа LL, НЛ к монтажным конструкциям, стенам. Для установки потребуется комплект метизов анкера или болты поставляются отдельно. К лоткам скоба крепится при помощи болтов поставляются отдельно.

Тип изделия	L, мм	S, мм	B, мм	Н, мм	Масса, кг, не более	Артикул
F-SD-100	100	2	50	50	0,22	FSD10020
F-SD-150	150	2	50	50	0,25	FSD15020
F-SD-200	200	2	50	50	0,29	FSD20020
F-SD-300	300	2	50	50	0,37	FSD30020
F-SD-400	400	2	50	50	0,45	FSD40020
F-SD-500	500	2	50	50	0,53	FSD50020
F-SD-600	600	2	50	50	0,61	FSD60020

Консоль KРBD

Консоли и полки кабельные

Консоли опорные KPBD предназначены для установки на С-образных профилях типа SС, SCD, SCU, SCK, SCKD и прокладки на них проводов, кабелей, лотков и коробов.

Тип изделия	L, мм	S, мм	B, мм	S1, мм	H, мм	Масса, кг, не более	БРН, кН	Артикул
KPBD2,5-200	220	2,5	50	6	180	1,53		KPBD20025
KPBD2,5-250	270	2,5	50	6	180	1,78	5,32	KPBD25025
KPBD2,5-300	320	2,5	50	6	180	2,03	5,67	KPBD30025
KPBD2,5-350	370	2,5	50	6	180	2,28	4,79	KPBD35025
KPBD2,5-400	420	2,5	50	6	180	2,53	5,02	KPBD40025
KPBD2,5-500	470	2,5	50	6	180	2,79	4,18	KPBD45025
KPBD2,5-500	520	2,5	50	6	180	3,04	4,56	KPBD50025
KPBD2,5-550	570	2,5	50	6	180	3,29	3,42	KPBD55025
KPBD2,5-600	620	2,5	50	6	180	3,54	3,04	KPBD60025

Профиль С-образный двойной 41х82 SСКD

Стойки и профили несущие

Профиль С – образный двойной 41х82 SCKD предназначен для установки на него опорных консолей типа KO, KPM, KPMD при монтаже кабельных трасс, крепление к стене, крепление в подвес и напольное крепление, подвес лотков и световых приборов на шпильках, в качестве кабеленесущих трасс для световых приборов.

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
SСКD1,5-300	300	1,5	82	41	0,96	SCKD824130015
SСКD1,5-400	400	1,5	82	41	1,28	SCKD824140015
SСКD1,5-500	500	1,5	82	41	1,60	SCKD824150015
SСКD1,5-600	600	1,5	82	41	1,92	SCKD824160015
SСКD1,5-700	700	1,5	82	41	2,24	SCKD824170015
SСКD1,5-800	800	1,5	82	41	2,56	SCKD824180015
SСКD1,5-900	900	1,5	82	41	2,88	SCKD824190015
SСКD1,5-1000	1000	1,5	82	41	3,20	SCKD8241100015
SСКD1,5-1100	1100	1,5	82	41	3,52	SCKD8241110015
SСКD1,5-1200	1200	1,5	82	41	3,84	SCKD8241120015
SСКD1,5-1300	1300	1,5	82	41	4,16	SCKD8241130015
SСКD1,5-1400	1400	1,5	82	41	4,48	SCKD8241140015
SСКD1,5-1500	1500	1,5	82	41	4,80	SCKD8241150015
SСКD1,5-1600	1600	1,5	82	41	5,12	SCKD8241160015
SСКD1,5-1800	1800	1,5	82	41	5,77	SCKD8241160015
SСКD1,5-2000	2000	1,5	82	41	6,41	SCKD8241200015
SСКD1,5-2500	2500	1,5	82	41	8,01	SCKD8241250015
SСКD1,5-3000	3000	1,5	82	41	9,61	SCKD8241300015
SСКD2,5-300	300	2,5	82	41	1,51	SCKD824130025
SСКD2,5-400	400	2,5	82	41	2,01	SCKD824140025
SСКD2,5-500	500	2,5	82	41	2,51	SCKD824150025
SСКD2,5-600	600	2,5	82	41	3,01	SCKD824160025
SСКD2,5-700	700	2,5	82	41	3,52	SCKD824170025
SСКD2,5-800	800	2,5	82	41	4,02	SCKD824180025
SСКD2,5-900	900	2,5	82	41	4,52	SCKD824190025
SСКD2,5-1000	1000	2,5	82	41	5,02	SCKD8241100025
SСКD2,5-1100	1100	2,5	82	41	5,53	SCKD8241110025
SСКD2,5-1200	1200	2,5	82	41	6,03	SCKD8241120025
SСКD2,5-1300	1300	2,5	82	41	6,53	SCKD8241130025
SСКD2,5-1400	1400	2,5	82	41	7,03	SCKD8241140025
SСКD2,5-1500	1500	2,5	82	41	7,54	SCKD8241150025
SСКD2,5-1600	1600	2,5	82	41	8,04	SCKD8241160025
SСКD2,5-1800	1800	2,5	82	41	9,04	SCKD8241160025
SСКD2,5-2000	2000	2,5	82	41	10,05	SCKD8241200025
SСКD2,5-2500	2500	2,5	82	41	12,56	SCKD8241250025
SСКD2,5-3000	3000	2,5	82	41	15,07	SCKD8241300025

Поворот лотка в вертикальной плоскости вверх на 45°

Лотки монтажные перфорированные

чертёж

Крышка поворота лотка в вертикальной плоскости вниз на 90° НП

Крышки лотков монтажных

чертёж

Поворот лотка в вертикальной плоскости вверх на 45° НП

Лотки монтажные неперфорированные

чертёж

Уголок крепёжный F - UK

Лотки лестничного типа ЛЛ

Применяются для крепления лотков типа LL, НЛ в трассы напольные, вертикальные.

Тип изделия	L, мм	S, мм	B, мм	Н, мм	Масса, кг, не более	Артикул
F-UK	90	2	55	45	0,12	FUK905520

Профиль С-образный двойной 41х82 SСКLD

Стойки и профили несущие

Профиль С – образный двойной 41х82 SCKLD предназначен для установки на него опорных консолей типа KO, KPM, KPMD при монтаже кабельных трасс, крепление к стене, крепление в подвес и напольное крепление, подвес лотков и световых приборов на шпильках, в качестве кабеленесущих трасс для световых приборов.

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
SСКLD1,5-300	300	1,5	82	41	0,96	SCKLD824130015
SСКLD1,5-400	400	1,5	82	41	1,28	SCKLD824140015
SСКLD1,5-500	500	1,5	82	41	1,60	SCKLD824150015
SСКLD1,5-600	600	1,5	82	41	1,92	SCKLD824160015
SСКLD1,5-700	700	1,5	82	41	2,24	SCKLD824170015
SСКLD1,5-800	800	1,5	82	41	2,56	SCKLD824180015
SСКLD1,5-900	900	1,5	82	41	2,88	SCKLD824190015
SСКLD1,5-1000	1000	1,5	82	41	3,20	SCKLD8241100015
SСКLD1,5-1100	1100	1,5	82	41	3,52	SCKLD8241110015
SСКLD1,5-1200	1200	1,5	82	41	3,84	SCKLD8241120015
SСКLD1,5-1300	1300	1,5	82	41	4,16	SCKLD8241130015
SСКLD1,5-1400	1400	1,5	82	41	4,48	SCKLD8241140015
SСКLD1,5-1500	1500	1,5	82	41	4,80	SCKLD8241150015
SСКLD1,5-1600	1600	1,5	82	41	5,12	SCKLD8241160015
SСКLD1,5-1800	1800	1,5	82	41	5,77	SCKLD8241160015
SСКLD1,5-2000	2000	1,5	82	41	6,41	SCKLD8241200015
SСКLD1,5-2500	2500	1,5	82	41	8,01	SCKLD8241250015
SСКLD1,5-3000	3000	1,5	82	41	9,61	SCKLD8241300015
SСКLD2,5-300	300	2,5	82	41	1,51	SCKLD824130025
SСКLD2,5-400	400	2,5	82	41	2,01	SCKLD824140025
SСКLD2,5-500	500	2,5	82	41	2,51	SCKLD824150025
SСКLD2,5-600	600	2,5	82	41	3,01	SCKLD824160025
SСКLD2,5-700	700	2,5	82	41	3,52	SCKLD824170025
SСКLD2,5-800	800	2,5	82	41	4,02	SCKLD824180025
SСКLD2,5-900	900	2,5	82	41	4,52	SCKLD824190025
SСКLD2,5-1000	1000	2,5	82	41	5,02	SCKLD8241100025
SСКLD2,5-1100	1100	2,5	82	41	5,53	SCKLD8241110025
SСКLD2,5-1200	1200	2,5	82	41	6,03	SCKLD8241120025
SСКLD2,5-1300	1300	2,5	82	41	6,53	SCKLD8241130025
SСКLD2,5-1400	1400	2,5	82	41	7,03	SCKLD8241140025
SСКLD2,5-1500	1500	2,5	82	41	7,54	SCKLD8241150025
SСКLD2,5-1600	1600	2,5	82	41	8,04	SCKLD8241160025
SСКLD2,5-1800	1800	2,5	82	41	9,04	SCKLD8241160025
SСКLD2,5-2000	2000	2,5	82	41	10,05	SCKLD8241200025
SСКLD2,5-2500	2500	2,5	82	41	12,56	SCKLD8241250025
SСКLD2,5-3000	3000	2,5	82	41	15,07	SCKLD8241300025

Консоль кабельная универсальная усиленная SM - SCK

Консоли и полки кабельные

Консоль кабельная универсальная усиленная SM - SCK

Консоли кабельные универсальные усиленные SM-SCK предназначены для прокладки на них проводов, кабелей, лотков и коробов. Устанавливаются на S-образных профилях типа SCK.

Тип изделия	L, мм	S, мм	S1, мм	В, мм	H, мм	Масса, кг, не более	БРН, кН	Артикул
SM-SCK2-100	120	2	4	43	126	0,65	4,4	SMSCK10020
SM-SCK2-150	170	2	4	43	126	0,74	4,4	SMSCK15020
SM-SCK2-200	220	2	4	43	126	0,83	4,3	SMSCK20020
SM-SCK2-250	270	2	4	43	126	0,92	4,1	SMSCK25020
SM-SCK2-300	320	2	4	43	126	1,02	4,1	SMSCK30020
SM-SCK2-350	370	2	4	43	126	1,13	4	SMSCK35020
SM-SCK2-400	420	2	4	43	176	1,41	3,9	SMSCK40020
SM-SCK2-450	470	2	4	43	176	1,53	3,9	SMSCK45020
SM-SCK2-500	520	2	4	43	176	1,64	3,8	SMSCK50020
SM-SCK2-550	570	2	4	43	176	1,76	3,8	SMSCK55020
SM-SCK2-600	620	2	4	43	176	1,89	3,7	SMSCK60020
SM-SCK2,5-100	120	2,5	4	43	126	0,69	5,3	SMSCK10025
SM-SCK2,5-150	170	2,5	4	43	126	0,80	5,3	SMSCK15025
SM-SCK2,5-200	220	2,5	4	43	126	0,91	2,5	SMSCK20025
SM-SCK2,5-250	270	2,5	4	43	126	1,03	4,9	SMSCK25025
SM-SCK2,5-300	320	2,5	4	43	126	1,15	4,9	SMSCK30025
SM-SCK2,5-350	370	2,5	4	43	126	1,28	4,8	SMSCK35025
SM-SCK2,5-400	420	2,5	4	43	176	1,59	4,7	SMSCK40025
SM-SCK2,5-450	470	2,5	4	43	176	1,73	4,7	SMSCK45025
SM-SCK2,5-500	520	2,5	4	43	176	1,87	4,6	SMSCK50025
SM-SCK2,5-550	570	2,5	4	43	176	2,02	4,6	SMSCK55025
SM-SCK2,5-600	620	2,5	4	43	176	2,18	4,4	SMSCK60025
SM-SCK3-100	120	3	4	43	126	0,73	6,6	SMSCK10030
SM-SCK3-150	170	3	4	43	126	0,86	6,6	SMSCK15030
SM-SCK3-200	220	3	4	43	126	0,99	6,4	SMSCK20030
SM-SCK3-250	270	3	4	43	126	1,13	6,2	SMSCK5030
SM-SCK3-300	320	3	4	43	126	1,28	6,2	SMSCK30030
SM-SCK3-350	370	3	4	43	126	1,43	6	SMSCK35030
SM-SCK3-400	420	3	4	43	176	1,76	5,8	SMSCK40030
SM-SCK3-450	470	3	4	43	176	1,93	5,8	SMSCK45030
SM-SCK3-500	520	3	4	43	176	2,10	5,7	SMSCK50030
SM-SCK3-550	570	3	4	43	176	2,27	5,7	SMSCK55030
SM-SCK3-600	620	3	4	43	176	2,45	5,5	SMSCK60030

Крышка поворота лотка в вертикальной плоскости вниз на 45° НП

Крышки лотков монтажных

чертёж

Поворот лотка в вертикальной плоскости вниз на 90° (тип НЛ)

Лотки лестничного типа НЛ

чертёж

Пластина монтажная F - МР

Лотки лестничного типа ЛЛ

Применяются для крепления коробок ответвительных к лонжеронам лотков.

Тип изделия	L, мм	S, мм	B, мм	Н, мм	Масса, кг, не более	Артикул
F-МР	134	1,2	15	150	0,21	FMP13415012

Профиль С-образный 40х51 SСU

Стойки и профили несущие

Профиль С – образный 40х51 SCU предназначен для установки на него консолей универсального типа KKU. KKUF и консолей опорного типа KK, KPM, KSM, KPB, KSB, KPMD, KSMD, KPBD, KSBD при монтаже кабельных трасс, крепление к стене, крепление в подвес и напольное крепление, подвес лотков и световых приборов на шпильках, в качестве кабеленесущих трасс для световых приборов

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
SСU4-300	300	4	40	51	1,22	SCU405130040
SСU4-400	400	4	40	51	1,62	SCU405140040
SСU4-500	500	4	40	51	2,03	SCU405150040
SСU4-600	600	4	40	51	2,43	SCU405160040
SСU4-700	700	4	40	51	2,84	SCU405170040
SСU4-800	800	4	40	51	3,24	SCU405180040
SСU4-900	900	4	40	51	3,65	SCU405190040
SСU4-1000	1000	4	40	51	4,05	SCU4051100040
SСU4-1100	1100	4	40	51	4,46	SCU4051110040
SСU4-1200	1200	4	40	51	4,86	SCU4051120040
SСU4-1300	1300	4	40	51	5,27	SCU4051130040
SСU4-1400	1400	4	40	51	5,67	SCU4051140040
SСU4-1500	1500	4	40	51	6,08	SCU4051150040
SСU4-1600	1600	4	40	51	6,48	SCU4051160040
SСU4-1800	1800	4	40	51	7,29	SCU4051180040
SСU4-2000	2000	4	40	51	8,10	SCU4051200040
SСU4-2500	2500	4	40	51	10,13	SCU4051250040
SСU4-3000	3000	4	40	51	12,15	SCU4051300040

Крепление к потолку с узкой площадкой KPU - SCK

Подвесы и стойки напольные

Крепление к потолку с узкой площадкой KPU-SCK применяются для крепления профилей типа SCK41x41, SCKL41x41 для организации кабельных трасс под потолком.

Тип изделия	L, мм	S, мм	B, мм	H, мм	B фланца, мм	H фланца, мм	Масса, кг, не более	Артикул
KPU-SCK	105	5	47	53	60	140	0,85	KPUSCK4150

Поворот лотка в горизонте регулируемый

Лотки монтажные перфорированные

чертёж

Крышка поворота лотка в vertical плоскости вверх на 90° НП

Крышки лотков монтажных

чертёж

Поворот лотка в горизонте регулируемый НП

Лотки монтажные неперфорированные

чертёж

Донное основание F – DO

Лотки лестничного типа ЛЛ

Донное основание F - DO применяется для защиты кабелей от провиса между перемычками лотков типа LL, НЛ. Крепление донного основания к лотку производится при помощи комплекта метизов (болт М6х20, гайка М6, шайба 6) поставляется отдельно.

Тип изделия	L, мм	S, мм	B, мм	Масса, кг, не более	Артикул
F-DO-150x2000	2000	1,5	150	3,53	FDO15020015
F-DO-200х2000	2000	1,5	200	4,71	FDO20020015
F-DO-300х2000	2000	1,5	300	7,07	FDO30020015
F-DO-400х2000	2000	1,5	400	9,42	FDO40020015
F-DO-500х2000	2000	1,5	500	11,78	FDO50020015
F-DO-600х2000	2000	1,5	600	14,13	FDO60020015
F-DO-150x2500	2500	1,5	150	4,42	FDO15025015
F-DO-200х2500	2500	1,5	200	5,89	FDO20025015
F-DO-300х2500	2500	1,5	300	8,83	FDO30025015
F-DO-400х2500	2500	1,5	400	11,78	FDO40025015
F-DO-500х2500	2500	1,5	500	14,72	FDO50025015
F-DO-600х2500	2500	1,5	600	17,66	FDO60025015
F-DO-150x3000	3000	1,5	150	5,30	FDO15030015
F-DO-200х3000	3000	1,5	200	7,07	FDO20030015
F-DO-300х3000	3000	1,5	300	10,60	FDO30030015
F-DO-400х3000	3000	1,5	400	14,13	FDO40030015
F-DO-500х3000	3000	1,5	500	17,66	FDO50030015
F-DO-600х3000	3000	1,5	600	21,20	FDO60030015
F-DO-150x2000	2000	2	150	4,71	FDO15020020
F-DO-200х2000	2000	2	200	6,28	FDO20020020
F-DO-300х2000	2000	2	300	9,42	FDO30020020
F-DO-400х2000	2000	2	400	12,56	FDO40020020
F-DO-500х2000	2000	2	500	15,70	FDO50020020
F-DO-600х2000	2000	2	600	18,84	FDO60020020
F-DO-150x2500	2500	2	150	5,89	FDO15025020
F-DO-200х2500	2500	2	200	7,85	FDO20025020
F-DO-300х2500	2500	2	300	11,78	FDO30025020
F-DO-400х2500	2500	2	400	15,70	FDO40025020
F-DO-500х2500	2500	2	500	19,63	FDO50025020
F-DO-600х2500	2500	2	600	23,55	FDO60025020
F-DO-150x3000	3000	2	150	7,07	FDO15030020
F-DO-200х3000	3000	2	200	9,42	FDO20030020
F-DO-300х3000	3000	2	300	14,13	FDO30030020
F-DO-400х3000	3000	2	400	18,84	FDO40030020
F-DO-500х3000	3000	2	500	23,55	FDO50030020
F-DO-600х3000	3000	2	600	28,26	FDO60030020

Крепление к потолку с узкой площадкой усиленное KPU – SCKU

Подвесы и стойки напольные

Крепление к потолку с узкой площадкой усиленное KPU-SCKU применяются для крепления профилей типа SCK41x41, SCKL41x41 для организации кабельных трасс под потолком.

Тип изделия	L, мм	S, мм	B, мм	H, мм	B фланца, мм	H фланца, мм	Масса, кг, не более	Артикул
KPU-SCKU	105	5	50	54	55	250	1,25	KPUSCKU4150

Поворот лотка в вертикальной плоскости регулируемый

Лотки монтажные перфорированные

чертёж

Крышка поворота лотка в вертикальной плоскости вверх на 45° НП

Крышки лотков монтажных

чертёж

Поворот лотка в вертикальной плоскости регулируемый НП

Лотки монтажные неперфорированные

чертёж

Поворот лотка в вертикальной плоскости вниз на 45° (тип НЛ)

Лотки лестничного типа НЛ

чертёж

Заглушки торцевые ЗТ

Лотки лестничного типа ЛЛ

Заглушки торцевые применяются для закрывания лотка с торца при окончании трассы. Для сборки потребуется комплект метизов (болт М6х16, гайка М6 и шайба 6) поставляется отдельно.

Тип изделия	S, мм	B, мм	H, мм	Масса, кг, не более	Артикул
ЗТ40Х50	1	50	40	0,06	ЗТ405010
ЗТ40Х100	1	100	40	0,09	ЗТ4010010
ЗТ40Х150	1	150	40	0,12	ЗТ4015010
ЗТ40Х200	1	200	40	0,14	ЗТ4020010
ЗТ40Х250	1	250	40	0,17	ЗТ4025010
ЗТ40Х300	1	300	40	0,20	ЗТ4030010
ЗТ40Х400	1	400	40	0,25	ЗТ4040010
ЗТ40Х500	1	500	40	0,31	ЗТ4050010
ЗТ40Х600	1	600	40	0,36	ЗТ4060010
ЗТ50Х50	1	50	50	0,07	ЗТ505010
ЗТ50Х100	1	100	50	0,10	ЗТ5010010
ЗТ50Х150	1	150	50	0,13	ЗТ5015010
ЗТ50Х200	1	200	50	0,16	ЗТ5020010
ЗТ50Х250	1	250	50	0,19	ЗТ5025010
ЗТ50Х300	1	300	50	0,23	ЗТ5030010
ЗТ50Х400	1	400	50	0,29	ЗТ5040010
ЗТ50Х500	1	500	50	0,35	ЗТ5050010
ЗТ50Х600	1	600	50	0,41	ЗТ5060010
ЗТ60Х100	1	100	60	0,11	ЗТ6010010
ЗТ60Х150	1	150	60	0,15	ЗТ6015010
ЗТ60Х200	1	200	60	0,18	ЗТ6020010
ЗТ60Х250	1	250	60	0,22	ЗТ6025010
ЗТ60Х300	1	300	60	0,25	ЗТ6030010
ЗТ60Х400	1	400	60	0,32	ЗТ6040010
ЗТ60Х500	1	500	60	0,40	ЗТ6050010
ЗТ60Х600	1	600	60	0,47	ЗТ606000
ЗТ80Х100	1	100	80	0,14	ЗТ8010010
ЗТ80Х150	1	150	80	0,18	ЗТ8015010
ЗТ80Х200	1	200	80	0,22	ЗТ8020010
ЗТ80Х250	1	250	80	0,27	ЗТ8025010
ЗТ80Х300	1	300	80	0,31	ЗТ8030010
ЗТ80Х400	1	400	80	0,40	ЗТ3040010
ЗТ80Х500	1	500	80	0,48	ЗТ8050010
ЗТ80Х600	1	600	80	0,57	ЗТ8060010
ЗТ85Х100	1	100	85	0,14	ЗТ8510010
ЗТ85Х150	1	150	85	0,19	ЗТ8515010
ЗТ85Х200	1	200	85	0,23	ЗТ8520010
ЗТ85Х250	1	250	85	0,28	ЗТ8525010
ЗТ85Х300	1	300	85	0,32	ЗТ8530010
ЗТ85Х400	1	400	85	0,42	ЗТ8540010
ЗТ85Х500	1	500	85	0,51	ЗТ8550010
ЗТ85Х600	1	600	85	0,60	ЗТ8560010
ЗТ100Х100	1	100	100	0,16	ЗТ10010010
ЗТ100Х150	1	150	100	0,21	ЗТ10015010
ЗТ100Х200	1	200	100	0,27	ЗТ10020010
ЗТ100Х250	1	250	100	0,32	ЗТ10025010
ЗТ100Х300	1	300	100	0,37	ЗТ10030010
ЗТ100Х400	1	400	100	0,47	ЗТ10040010
ЗТ100Х500	1	500	100	0,57	ЗТ10050010
ЗТ100Х600	1	600	100	0,67	ЗТ10060010
ЗТ110Х100	1	100	110	0,18	ЗТ11010010
ЗТ110Х150	1	150	110	0,23	ЗТ11015010
ЗТ110Х200	1	200	110	0,29	ЗТ11020010
ЗТ110Х250	1	250	110	0,34	ЗТ11025010
ЗТ110Х300	1	300	110	0,40	ЗТ11030010
ЗТ110Х400	1	400	110	0,51	ЗТ11040010
ЗТ110Х500	1	500	110	0,62	ЗТ11050010
ЗТ110Х600	1	600	110	0,73	ЗТ11060010
ЗТ150Х150	1	150	150	0,30	ЗТ15015010
ЗТ150Х200	1	200	150	0,37	ЗТ15020010
ЗТ150Х250	1	250	150	0,44	ЗТ15025010
ЗТ150Х300	1	300	150	0,51	ЗТ15030010
ЗТ150Х400	1	400	150	0,65	ЗТ15040010
ЗТ150Х500	1	500	150	0,79	ЗТ15050010
ЗТ150Х600	1	600	150	0,93	ЗТ15060010
ЗТ200Х200	1	200	200	0,47	ЗТ20020010
ЗТ200Х250	1	250	200	0,56	ЗТ20025010
ЗТ200Х300	1	300	200	0,65	ЗТ20030010
ЗТ200Х400	1	400	200	0,83	ЗТ20040010
ЗТ200Х500	1	500	200	1,01	ЗТ20050010
ЗТ200Х600	1	600	200	1,19	ЗТ20060010
ЗТ40Х50	1,2	50	40	0,07	ЗТ405012
ЗТ40Х100	1,2	100	40	0,11	ЗТ4010012
ЗТ40Х150	1,2	150	40	0,14	ЗТ4015012
ЗТ40Х200	1,2	200	40	0,17	ЗТ4020012
ЗТ40Х250	1,2	250	40	0,20	ЗТ4025012
ЗТ40Х300	1,2	300	40	0,24	ЗТ4030012
ЗТ40Х400	1,2	400	40	0,30	ЗТ4040012
ЗТ40Х500	1,2	500	40	0,37	ЗТ4050012
ЗТ40Х600	1,2	600	40	0,44	ЗТ4060012
ЗТ50Х50	1,2	50	50	0,08	ЗТ505012
ЗТ50Х100	1,2	100	50	0,12	ЗТ5010012
ЗТ50Х150	1,2	150	50	0,16	ЗТ5015012
ЗТ50Х200	1,2	200	50	0,20	ЗТ5020012
ЗТ50Х250	1,2	250	50	0,23	ЗТ5025012
ЗТ50Х300	1,2	300	50	0,27	ЗТ5030012
ЗТ50Х400	1,2	400	50	0,35	ЗТ5040012
ЗТ50Х500	1,2	500	50	0,42	ЗТ5050012
ЗТ50Х600	1,2	600	50	0,50	ЗТ5060012
ЗТ60Х100	1,2	100	60	0,14	ЗТ6010012
ЗТ60Х150	1,2	150	60	0,18	ЗТ6015012
ЗТ60Х200	1,2	200	60	0,22	ЗТ6020012
ЗТ60Х250	1,2	250	60	0,26	ЗТ6025012
ЗТ60Х300	1,2	300	60	0,31	ЗТ6030012
ЗТ60Х400	1,2	400	60	0,39	ЗТ6040012
ЗТ60Х500	1,2	500	60	0,47	ЗТ6050012
ЗТ60Х600	1,2	600	60	0,56	ЗТ6060012
ЗТ80Х100	1,2	100	80	0,17	ЗТ8010012
ЗТ80Х150	1,2	150	80	0,22	ЗТ8015012
ЗТ80Х200	1,2	200	80	0,27	ЗТ8020012
ЗТ80Х250	1,2	250	80	0,32	ЗТ8025012
ЗТ80Х300	1,2	300	80	0,37	ЗТ8030012
ЗТ80Х400	1,2	400	80	0,48	ЗТ3040012
ЗТ80Х500	1,2	500	80	0,58	ЗТ8050012
ЗТ80Х600	1,2	600	80	0,68	ЗТ8060012
ЗТ85Х100	1,2	100	85	0,17	ЗТ8510012
ЗТ85Х150	1,2	150	85	0,23	ЗТ8515012
ЗТ85Х200	1,2	200	85	0,28	ЗТ8520012
ЗТ85Х250	1,2	250	85	0,34	ЗТ8525012
ЗТ85Х300	1,2	300	85	0,39	ЗТ8530012
ЗТ85Х400	1,2	400	85	0,50	ЗТ8540012
ЗТ85Х500	1,2	500	85	0,61	ЗТ8550012
ЗТ85Х600	1,2	600	85	0,71	ЗТ8560012
ЗТ100Х100	1,2	100	100	0,20	ЗТ10010012
ЗТ100Х150	1,2	150	100	0,26	ЗТ10015012
ЗТ100Х200	1,2	200	100	0,32	ЗТ10020012
ЗТ100Х250	1,2	250	100	0,38	ЗТ10025012
ЗТ100Х300	1,2	300	100	0,44	ЗТ10030012
ЗТ100Х400	1,2	400	100	0,56	ЗТ10040012
ЗТ100Х500	1,2	500	100	0,69	ЗТ10050012
ЗТ100Х600	1,2	600	100	0,81	ЗТ10060012
ЗТ110Х100	1,2	100	110	0,21	ЗТ11010012
ЗТ110Х150	1,2	150	110	0,28	ЗТ11015012
ЗТ110Х200	1,2	200	110	0,34	ЗТ11020012
ЗТ110Х250	1,2	250	110	0,41	ЗТ11025012
ЗТ110Х300	1,2	300	110	0,47	ЗТ11030012
ЗТ110Х400	1,2	400	110	0,61	ЗТ11040012
ЗТ110Х500	1,2	500	110	0,74	ЗТ11050012
ЗТ110Х600	1,2	600	110	0,87	ЗТ11060012
ЗТ150Х150	1,2	150	150	0,36	ЗТ15015012
ЗТ150Х200	1,2	200	150	0,44	ЗТ15020012
ЗТ150Х250	1,2	250	150	0,53	ЗТ15025012
ЗТ150Х300	1,2	300	150	0,61	ЗТ15030012
ЗТ150Х400	1,2	400	150	0,78	ЗТ15040012
ЗТ150Х500	1,2	500	150	0,95	ЗТ15050012
ЗТ150Х600	1,2	600	150	1,12	ЗТ15060012
ЗТ200Х200	1,2	200	200	0,56	ЗТ20020012
ЗТ200Х250	1,2	250	200	0,67	ЗТ20025012
ЗТ200Х300	1,2	300	200	0,78	ЗТ20030012
ЗТ200Х400	1,2	400	200	1,00	ЗТ20040012
ЗТ200Х500	1,2	500	200	1,21	ЗТ20050012
ЗТ200Х600	1,2	600	200	1,43	ЗТ20060012
ЗТ40Х50	1,5	50	40	0,09	ЗТ405015
ЗТ40Х100	1,5	100	40	0,13	ЗТ4010015
ЗТ40Х150	1,5	150	40	0,17	ЗТ4015015
ЗТ40Х200	1,5	200	40	0,21	ЗТ4020015
ЗТ40Х250	1,5	250	40	0,26	ЗТ4025015
ЗТ40Х300	1,5	300	40	0,30	ЗТ4030015
ЗТ40Х400	1,5	400	40	0,38	ЗТ4040015
ЗТ40Х500	1,5	500	40	0,46	ЗТ4050015
ЗТ40Х600	1,5	600	40	0,54	ЗТ4060015
ЗТ50Х50	1,5	50	50	0,10	ЗТ505015
ЗТ50Х100	1,5	100	50	0,15	ЗТ5010015
ЗТ50Х150	1,5	150	50	0,20	ЗТ5015015
ЗТ50Х200	1,5	200	50	0,24	ЗТ5020015
ЗТ50Х250	1,5	250	50	0,29	ЗТ5025015
ЗТ50Х300	1,5	300	50	0,34	ЗТ5030015
ЗТ50Х400	1,5	400	50	0,43	ЗТ5040015
ЗТ50Х500	1,5	500	50	0,53	ЗТ5050015

Крышка поворота лотка в горизонте регулируемого НП

Крышки лотков монтажных

чертёж

Прижим лотка ПРЛ

Лотки лестничного типа ЛЛ

Прижим лотка типа ПРЛ применяется для крепления лотка к консоли трассы.

Тип изделия	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
ПРЛ40	2	25	40	0,05	ПРЛ402520
ПРЛ50	2	25	50	0,07	ПРЛ502520
ПРЛ60	2	25	60	0,08	ПРЛ602520
ПРЛ80	2	25	80	0,11	ПРЛ802520
ПРЛ85	2	25	85	0,11	ПРЛ852520
ПРЛ100	2	25	100	0,13	ПРЛ1002520
ПРЛ110	2	25	110	0,15	ПРЛ1102520
ПРЛ150	2	25	150	0,20	ПРЛ1502520
ПРЛ200	2	25	200	0,27	ПРЛ2002520

Крышка поворота лотка в вертикальной плоскости регулируемого НП

Крышки лотков монтажных

чертёж

Поворот лотка в вертикальной плоскости вверх на 90° (тип НЛ)

Лотки лестничного типа НЛ

чертёж

Соединитель лестничного лотка SL - H

Лотки лестничного типа ЛЛ

Соединители лотков (коробов) SL применяются для соединения всех видов лотков между собой в трассу.

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
СЛ40	120	1	15	30	0,05	СЛ40153010
СЛ50	120	1	15	30	0,05	СЛ50153010
СЛ60	120	1	15	30	0,05	СЛ60153010
СЛ80	80	1	15	70	0,06	СЛ80157010
СЛ85	80	1	15	75	0,06	СЛ85157510
СЛ100	80	1	15	90	0,07	СЛ100159010
СЛ150	80	1	15	140	0,10	СЛ1501514010
СЛ200	80	1	15	190	0,13	СЛ2001519010
СЛ40	120	1,2	15	30	0,06	СЛ40153012
СЛ50	120	1,2	15	30	0,06	СЛ50153012
СЛ60	120	1,2	15	30	0,06	СЛ60153012
СЛ80	80	1,2	15	70	0,07	СЛ80157012
СЛ85	80	1,2	15	75	0,07	СЛ85157512
СЛ100	80	1,2	15	90	0,09	СЛ100159012
СЛ150	80	1,2	15	140	0,12	СЛ1501514012
СЛ200	80	1,2	15	190	0,16	СЛ2001519012
СЛ40	120	1,5	15	30	0,07	СЛ40153015
СЛ50	120	1,5	15	30	0,07	СЛ50153015
СЛ60	120	1,5	15	30	0,07	СЛ60153015
СЛ80	80	1,5	15	70	0,09	СЛ80157015
СЛ85	80	1,5	15	75	0,09	СЛ85157515
СЛ100	80	1,5	15	90	0,11	СЛ100159015
СЛ150	80	1,5	15	140	0,15	СЛ1501514015
СЛ200	80	1,5	15	190	0,20	СЛ2001519015

Прижим кабеля в лотках ПРК

Лотки лестничного типа ЛЛ

Прижим кабеля в лотках типа ПРК применяется для крепления кабеля в лотках на вертикальных участках трассы.

Тип изделия	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
ПРК50	2	50	40	0,07	ПРК504020
ПРК100	2	100	40	0,12	ПРК1004020
ПРК150	2	150	40	0,17	ПРК1504020
ПРК200	2	200	40	0,22	ПРК2004020
ПРК250	2	250	40	0,27	ПРК2504020
ПРК300	2	300	40	0,31	ПРК3004020
ПРК400	2	400	40	0,41	ПРК4004020
ПРК500	2	500	40	0,51	ПРК5004020
ПРК600	2	600	40	0,60	ПРК6004020

Перегородка разделительная для лотка

Лотки монтажные перфорированные

чертёж

Крышка лотка прямого (тип НЛ)

Крышки лотков монтажных

чертёж

Прижим крышки лотка универсальный FU – KL

Лотки лестничного типа ЛЛ

Прижим крышки лотка универсальный FU – KL

Прижим крышки лотка универсальный типа FU-KL применяется для крепления крышки к лотку.

Тип изделия	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
FU - KL	1,5	25	35	0,28	FUKL352515

Соединители лотков

Лотки монтажные перфорированные

чертёж

Крышка поворота лотка в горизонте на 90° (тип НЛ)

Крышки лотков монтажных

чертёж

Поворот лотка в вертикальной плоскости вверх на 45° (тип НЛ)

Лотки лестничного типа НЛ

чертёж

Перегородка разделительная для лотков RL

Лотки лестничного типа ЛЛ

Перегородка разделительная для лотков RL

Перегородка разделительная типа RL служит для разделения лотка на две и более частей в случае монтажа в одном лотке проводки разного типа. Для установки потребуется комплект метизов (болт М6х16, гайка М6 и шайба 6) поставляется отдельно.

Тип изделия	L, мм	S, мм	B, мм	H, мм	Масса, кг не более	Артикул
RL-40-2000	2000	1	25	40	0,99	RL20254010
RL-40-2500	2500	1	25	40	1,24	RL25254010
RL-40-3000	3000	1	25	40	1,48	RL30254010
RL-50-2000	2000	1	25	50	1,15	RL20255010
RL-50-2500	2500	1	25	50	1,43	RL25255010
RL-50-3000	3000	1	25	50	1,72	RL30255010
RL-60-2000	2000	1	25	60	1,30	RL20256010
RL-60-2500	2500	1	25	60	1,63	RL25256010
RL-60-3000	3000	1	25	60	1,95	RL30256010
RL-80-2000	2000	1	25	80	1,62	RL20258010
RL-80-2500	2500	1	25	80	2,02	RL25258010
RL-80-3000	3000	1	25	80	2,43	RL30258010
RL-85-2000	2000	1	25	85	1,70	RL20258510
RL-85-2500	2500	1	25	85	2,12	RL25258510
RL-85-3000	3000	1	25	85	2,54	RL30258510
RL-100-2000	2000	1	25	100	1,93	RL202510010
RL-100-2500	2500	1	25	100	2,41	RL252510010
RL-100-3000	3000	1	25	100	2,90	RL302510010
RL-110-2000	2000	1	25	110	2,09	RL202511010
RL-110-2500	2500	1	25	110	2,61	RL252511010
RL-110-3000	3000	1	25	110	3,13	RL302511010
RL-150-2000	2000	1	25	150	2,72	RL202515010
RL-150-2500	2500	1	25	150	3,40	RL252515010
RL-150-3000	3000	1	25	150	4,07	RL302515010
RL-200-2000	2000	1	25	200	3,50	RL202520010
RL-200-2500	2500	1	25	200	4,38	RL252520010
RL-200-3000	3000	1	25	200	5,25	RL302520010
RL-40-2000	2000	1,2	25	40	1,19	RL20254012
RL-40-2500	2500	1,2	25	40	1,48	RL25254012
RL-40-3000	3000	1,2	25	40	1,78	RL30254012
RL-50-2000	2000	1,2	25	50	1,38	RL20255012
RL-50-2500	2500	1,2	25	50	1,72	RL25255012
RL-50-3000	3000	1,2	25	50	2,06	RL30255012
RL-60-2000	2000	1,2	25	60	1,56	RL20256012
RL-60-2500	2500	1,2	25	60	1,95	RL25256012
RL-60-3000	3000	1,2	25	60	2,35	RL30256012
RL-80-2000	2000	1,2	25	80	1,94	RL20258012
RL-80-2500	2500	1,2	25	80	2,43	RL25258012
RL-80-3000	3000	1,2	25	80	2,91	RL30258012
RL-85-2000	2000	1,2	25	85	2,03	RL20258512
RL-85-2500	2500	1,2	25	85	2,54	RL25258512
RL-85-3000	3000	1,2	25	85	3,05	RL30258512
RL-100-2000	2000	1,2	25	100	2,32	RL202510012
RL-100-2500	2500	1,2	25	100	2,90	RL252510012
RL-100-3000	3000	1,2	25	100	3,48	RL302510012
RL-110-2000	2000	1,2	25	110	2,51	RL202511012
RL-110-2500	2500	1,2	25	110	3,13	RL252511012
RL-110-3000	3000	1,2	25	110	3,76	RL302511012
RL-150-2000	2000	1,2	25	150	3,26	RL202515012
RL-150-2500	2500	1,2	25	150	4,07	RL252515012
RL-150-3000	3000	1,2	25	150	4,89	RL302515012
RL-200-2000	2000	1,2	25	200	4,20	RL202520012
RL-200-2500	2500	1,2	25	200	5,25	RL252520012
RL-200-3000	3000	1,2	25	200	6,30	RL302520012
RL-40-2000	2000	1,5	25	40	1,48	RL20254015
RL-40-2500	2500	1,5	25	40	1,85	RL25254015
RL-40-3000	3000	1,5	25	40	2,23	RL30254015
RL-50-2000	2000	1,5	25	50	1,72	RL20255015
RL-50-2500	2500	1,5	25	50	2,15	RL25255015
RL-50-3000	3000	1,5	25	50	2,58	RL30255015
RL-60-2000	2000	1,5	25	60	1,95	RL20256015
RL-60-2500	2500	1,5	25	60	2,44	RL25256015
RL-60-3000	3000	1,5	25	60	2,93	RL30256015
RL-80-2000	2000	1,5	25	80	2,43	RL20258015
RL-80-2500	2500	1,5	25	80	3,03	RL25258015
RL-80-3000	3000	1,5	25	80	3,64	RL30258015
RL-85-2000	2000	1,5	25	85	2,54	RL20258515
RL-85-2500	2500	1,5	25	85	3,18	RL25258515
RL-85-3000	3000	1,5	25	85	3,82	RL30258515
RL-100-2000	2000	1,5	25	100	2,90	RL202510015
RL-100-2500	2500	1,5	25	100	3,62	RL252510015
RL-100-3000	3000	1,5	25	100	4,34	RL302510015
RL-110-2000	2000	1,5	25	110	3,13	RL202511015
RL-110-2500	2500	1,5	25	110	3,92	RL252511015
RL-110-3000	3000	1,5	25	110	4,70	RL302511015
RL-150-2000	2000	1,5	25	150	4,07	RL202515015
RL-150-2500	2500	1,5	25	150	5,09	RL252515015
RL-150-3000	3000	1,5	25	150	6,11	RL302515015
RL-200-2000	2000	1,5	25	200	5,25	RL202520015
RL-200-2500	2500	1,5	25	200	6,56	RL252520015
RL-200-3000	3000	1,5	25	200	7,88	RL302520015

Заглушка торцевая

Лотки монтажные перфорированные

чертёж

Крышка поворота лотка в горизонте на 45° (тип НЛ)

Крышки лотков монтажных

чертёж

Прижим кабеля в лотках

Лотки монтажные перфорированные

чертёж

Крышка лотка тройникового (тип НЛ)

Крышки лотков монтажных

чертёж

Крышка ответвителя лотка в горизонте (тип НЛ)

Крышки лотков монтажных

чертёж

Соединители шарнирные (тип НЛ)

Лотки лестничного типа НЛ

чертёж

Прижим лотка

Лотки монтажные перфорированные

чертёж

Крышка лотка крестообразного (тип НЛ)

Крышки лотков монтажных

чертёж

Прижим лотка (тип НЛ)

Лотки лестничного типа НЛ

чертёж

Крышка поворота лотка в вертикальной плоскости вниз на 90° (тип НЛ)

Крышки лотков монтажных

чертёж

Перегородка разделительная для лотка (тип НЛ)

Лотки лестничного типа НЛ

чертёж

Крепление к потолку с узкой площадкой KP - CS

Подвесы и стойки напольные

Крепление к потолку с узкой площадкой KP - CS

Крепление к потолку KP-CS применяются для крепления профилей типа SCK41x41, SCKL41x41 для организации кабельных трасс под потолком.

Тип изделия	L, мм	S, мм	B, мм	H, мм	B фланца, мм	H фланца, мм	Масса, кг, не более	Артикул
KP-CS	105	4	47	53	60	140	0,70	KPCS4140

Крышка поворота лотка в вертикальной плоскости вниз на 45° (тип НЛ)

Крышки лотков монтажных

чертёж

Крышка поворота лотка в вертикальной плоскости вверх на 90° (тип НЛ)

Крышки лотков монтажных

чертёж

Лоток крестообразного типа НЛ - К

Лотки лестничного типа НЛ

чертёж

Лоток крестообразного типа НЛ-К применяется для создания разветвления кабельной трассы в горизонтальной плоскости на четыре направления. Соединители SL входят в комплект изделия. Для сборки потребуется комплект метизов (болт М6х20, гайка М6 и шайба 6) поставляется отдельно.

Тип изделия	L, мм	S, мм	В, мм	Н, мм	S1, мм	Количество перемычек	Масса, кг, не более	Артикул
НЛ5-К	790	1,2	50	24	1	4+4	1,73	НЛ5К9012248
НЛ10-К	840	1,2	100	24	1	4+4	2,36	НЛ10К9012248
НЛ20-К	940	1,2	200	50	1	4+4	3,27	НЛ20К9012508
НЛ30-К	1040	1,2	300	50	1	4+4	3,65	НЛ30К9012508
НЛ40-К	1140	1,2	400	50	1	4+4	4,02	НЛ40К9012508
НЛ50-К	1240	1,2	500	50	1	4+4	4,4	НЛ50К9012508
НЛ60-К	1340	1,2	600	50	1	4+4	4,78	НЛ60К9012508
НЛ5-К	790	1,5	50	24	1	4+4	2,16	НЛ5К9015248
НЛ10-К	840	1,5	100	24	1	4+4	2,95	НЛ10К9015248
НЛ20-К	940	1,5	200	50	1	4+4	4,09	НЛ20К9015508
НЛ30-К	1040	1,5	300	50	1	4+4	4,56	НЛ30К9015508
НЛ40-К	1140	1,5	400	50	1	4+4	5,03	НЛ40К9015508
НЛ50-К	1240	1,5	500	50	1	4+4	5,5	НЛ50К9015508
НЛ60-К	1340	1,5	600	50	1	4+4	5,97	НЛ60К9015508

Крышка поворота лотка в вертикальной плоскости вверх на 45° (тип НЛ)

Крышки лотков монтажных

чертёж

Крышка лестничного лотка прямого КLL

Крышки лотков монтажных

Применяется на прямых участках кабельной трассы к лоткам лестничным типа LL для защиты кабелей от воздействия факторов внешней среды. Соединение лотка с крышкой производится при помощи прижима крышки лотка универсального FU-KL на имеющиеся метизы с установкой дополнительной гайки.

Тип изделия	L, мм	S, мм	B, мм	Н, мм	Масса, кг, не более	Артикул
КLL50-2	2000	0,8	50	25	1,26	KLL20502508
КLL50-2,5	2500	0,8	50	25	1,57	KLL25502508
КLL50-3	3000	0,8	50	25	1,88	KLL30502508
КLL100-2	2000	0,8	100	25	1,88	KLL201002508
КLL100-2,5	2500	0,8	100	25	2,36	KLL251002508
КLL100-3	3000	0,8	100	25	2,83	KLL301002508
КLL100-2	2000	1	100	25	2,36	KLL201002510
КLL100-2,5	2500	1	100	25	2,94	KLL251002510
КLL100-3	3000	1	100	25	3,53	KLL301002510
КLL150-2	2000	0,8	150	25	2,51	KLL201502508
КLL150-2,5	2500	0,8	150	25	3,14	KLL251502508
КLL150-3	3000	0,8	150	25	3,77	KLL301502508
КLL150-2	2000	1	150	25	3,14	KLL201502510
КLL150-2,5	2500	1	150	25	3,93	KLL2511502510
КLL150-3	3000	1	150	25	4,71	KLL301502510
КLL200-2	2000	0,8	200	25	3,14	KLL202002508
КLL200-2,5	2500	0,8	200	25	3,93	KLL252002508
КLL200-3	3000	0,8	200	25	4,71	KLL302002508
КLL200-2	2000	1	200	25	3,93	KLL202002510
КLL200-2,5	2500	1	200	25	4,91	KLL252002510
КLL200-3	3000	1	200	25	5,89	KLL302002510
КLL200-2	2000	1,2	200	25	4,71	KLL202002512
КLL200-2,5	2500	1,2	200	25	5,89	KLL252002512
КLL200-3	3000	1,2	200	25	7,07	KLL302002512
КLL200-2	2000	1,5	200	25	5,89	KLL202002515
КLL200-2,5	2500	1,5	200	25	7,36	KLL252002515
КLL200-3	3000	1,5	200	25	8,83	KLL302002515
КLL250-2	2000	0,8	250	25	3,77	KLL202502508
КLL250-2,5	2500	0,8	250	25	4,71	KLL252502508
КLL250-3	3000	0,8	250	25	5,65	KLL302502508
КLL250-2	2000	1	250	25	4,71	KLL202502510
КLL250-2,5	2500	1	250	25	5,89	KLL252502510
КLL250-3	3000	1	250	25	7,07	KLL302502510
КLL250-2	2000	1,2	250	25	5,65	KLL202502512
КLL250-2,5	2500	1,2	250	25	7,07	KLL252502512
КLL250-3	3000	1,2	250	25	8,48	KLL302502512
КLL250-2	2000	1,5	250	25	7,07	KLL202502515
КLL250-2,5	2500	1,5	250	25	8,83	KLL252502515
КLL250-3	3000	1,5	250	25	10,60	KLL302502515
КLL300-2	2000	0,8	300	25	4,40	KLL203002508
КLL300-2,5	2500	0,8	300	25	5,50	KLL253002508
КLL300-3	3000	0,8	300	25	6,59	KLL303002508

Крышка лестничного лотка поворота в горизонте на 45° КLLU45

Крышки лотков монтажных

Крышка лестничного лотка поворота в горизонте на 45° КLLU45

Применяется на поворотах кабельной трассы в горизонте на 45° к лоткам лестничным типа LL для защиты кабелей от воздействия факторов внешней среды. Соединение лотка с крышкой производится при помощи прижима крышки лотка универсального FU-KL на имеющиеся метизы с установкой дополнительной гайки.

Тип изделия	S, мм	B, мм	Н, мм	Масса, кг, не более	Артикул
KLL50 U45	0,8	50	25	0,15	KLL50U450825
KLL50 U45	1	50	25	0,18	KLL50U451025
KLL100 U45	0,8	100	25	0,24	KLL100U450825
KLL100 U45	1	100	25	0,30	KLL100U451025
KLL100 U45	1,2	100	25	0,36	KLL100U451225
KLL100 U45	1,5	100	25	0,46	KLL100U451525
KLL150 U45	0,8	150	25	0,36	KLL150U450825
KLL150 U45	1	150	25	0,45	KLL150U451025
KLL150 U45	1,2	150	25	0,54	KLL150U451225
KLL150 U45	1,5	150	25	0,68	KLL150U451525
KLL200 U45	0,8	200	25	0,50	KLL200U450825
KLL200 U45	1	200	25	0,63	KLL200U451025
KLL200 U45	1,2	200	25	0,75	KLL200U451225
KLL200 U45	1,5	200	25	0,94	KLL200U451525
KLL250 U45	0,8	250	25	0,66	KLL250U450825
KLL250 U45	1	250	25	0,83	KLL250U451025
KLL250 U45	1,2	250	25	0,99	KLL250U451225
KLL250 U45	1,5	250	25	1,24	KLL250U451525
KLL300 U45	0,8	300	25	0,85	KLL300U450825
KLL300 U45	1	300	25	1,06	KLL300U451025
KLL300 U45	1,2	300	25	1,27	KLL300U451225
KLL300 U45	1,5	300	25	1,59	KLL300U451525
KLL400 U45	0,8	400	25	1,28	KLL400U450825
KLL400 U45	1	400	25	1,60	KLL400U451025
KLL400 U45	1,2	400	25	1,92	KLL400U451225
KLL400 U45	1,5	400	25	2,40	KLL400U451525
KLL500 U45	0,8	500	25	1,81	KLL500U450825
KLL500 U45	1	500	25	2,26	KLL500U451025
KLL500 U45	1,2	500	25	2,71	KLL500U451225
KLL500 U45	1,5	500	25	3,39	KLL500U451525
KLL600 U45	0,8	600	25	2,42	KLL600U450825
KLL600 U45	1	600	25	3,02	KLL600U451025
KLL600 U45	1,2	600	25	3,63	KLL600U451225
KLL600 U45	1,5	600	25	4,54	KLL600U451525

Крышка лестничного лотка поворота в горизонте на 90° КLLU90

Крышки лотков монтажных

Крышка лестничного лотка поворота в горизонте на 90° КLLU90

Применяется на поворотах кабельной трассы в горизонте на 90° к лоткам лестничным типа LL для защиты кабелей от воздействия факторов внешней среды. Соединение лотка с крышкой производится при помощи прижима крышки лотка универсального FU-KL на имеющиеся метизы с установкой дополнительной гайки.

Тип изделия	S, мм	B, мм	Н, мм	Масса, кг, не более	Артикул
KLL50 U90	0,8	50	25	0,16	KLL5U900825
KLL50 U90	1	50	25	0,20	KLL5U901025
KLL100 U90	0,8	100	25	0,28	KLL10U900825
KLL100 U90	1	100	25	0,35	KLL10U901025
KLL100 U90	1,2	100	25	0,42	KLL10U901225
KLL100 U90	1,5	100	25	0,52	KLL10U901525
KLL150 U90	0,8	150	25	0,42	KLL15U900825
KLL150 U90	1	150	25	0,53	KLL15U901025
KLL150 U90	1,2	150	25	0,64	KLL15U901225
KLL150 U90	1,5	150	25	0,80	KLL15U901525
KLL200 U90	0,8	200	25	0,60	KLL20U900825
KLL200 U90	1	200	25	0,75	KLL20U901025
KLL200 U90	1,2	200	25	0,91	KLL20U901225
KLL200 U90	1,5	200	25	1,13	KLL20U901525
KLL250 U90	0,8	250	25	0,81	KLL25U900825
KLL250 U90	1	250	25	1,02	KLL25U901025
KLL250 U90	1,2	250	25	1,22	KLL25U901225
KLL250 U90	1,5	250	25	1,53	KLL25U901525
KLL300 U90	0,8	300	25	1,06	KLL30U900825
KLL300 U90	1	300	25	1,32	KLL30U901025
KLL300 U90	1,2	300	25	1,58	KLL30U901225
KLL300 U90	1,5	300	25	1,98	KLL30U901525
KLL400 U90	0,8	400	25	1,63	KLL40U900825
KLL400 U90	1	400	25	2,04	KLL40U901025
KLL400 U90	1,2	400	25	2,45	KLL40U901225
KLL400 U90	1,5	400	25	3,06	KLL40U901525
KLL500 U90	0,8	500	25	2,34	KLL50U900825
KLL500 U90	1	500	25	2,92	KLL50U901025
KLL500 U90	1,2	500	25	3,51	KLL50U901225
KLL500 U90	1,5	500	25	4,38	KLL50U901525
KLL600 U90	0,8	600	25	3,17	KLL60U900825
KLL600 U90	1	600	25	3,96	KLL60U901025
KLL600 U90	1,2	600	25	4,75	KLL60U901225
KLL600 U90	1,5	600	25	5,94	KLL60U901525

Соединитель-переходник лотка R – НЛ

Лотки лестничного типа НЛ

чертёж

Соединитель-переходник лотка R – НЛ применяются для соединения лотков различных по ширине между собой.

Тип изделия	L, мм	S, мм	В, мм	Н, мм	Масса, кг, не более	Артикул
R-НЛ50-50	150	1,2	50	50	0,17	RНЛ505012
R-НЛ100-50	150	1,2	100	50	0,21	RНЛ1005012
R-НЛ200-50	150	1,2	200	50	0,3	RНЛ2005012
R-НЛ300-50	150	1,2	300	50	0,38	RНЛ3005012
R-НЛ50-70	150	1,2	50	70	0,21	RНЛ507012
R-НЛ100-70	150	1,2	100	70	0,26	RНЛ1007012
R-НЛ200-70	150	1,2	200	70	0,36	RНЛ2007012
R-НЛ300-70	150	1,2	300	70	0,47	RНЛ3007012

Крышка лестничного лотка тройникового КLLT

Крышки лотков монтажных

Крышка лестничного лотка тройникового КLLT

Применяется в местах разветвления кабельной трассы на 3 направления к лоткам лестничным типа LL для защиты кабелей от воздействия факторов внешней среды. Соединение лотка с крышкой производится при помощи прижима крышки лотка универсального FU-KL на имеющиеся метизы с установкой дополнительной гайки.

Тип изделия	S, мм	B, мм	Н, мм	Масса, кг, не более	Артикул
KLL50 T	0,7	50	25	0,07	KLLT502507
KLL50 T	0,8	50	25	0,08	KLLT502508
KLL50 T	1	50	25	0,10	KLLT502510
KLL100 T	0,8	100	25	0,11	KLLT1002508
KLL100 T	1	100	25	0,13	KLLT1002510
KLL100 T	1,2	100	25	0,16	KLLT1002512
KLL100 T	1,5	100	25	0,20	KLLT1002515
KLL150 T	0,8	150	25	0,13	KLLT1502508
KLL150 T	1	150	25	0,17	KLLT1502510
KLL150 T	1,2	150	25	0,20	KLLT1502512
KLL150 T	1,5	150	25	0,25	KLLT1502515
KLL200 T	0,8	200	25	0,16	KLLT2002508
KLL200 T	1	200	25	0,20	KLLT2002510
KLL200 T	1,2	200	25	0,24	KLLT2002512
KLL200 T	1,5	200	25	0,30	KLLT2002515
KLL250 T	0,8	250	25	0,19	KLLT2502508
KLL250 T	1	250	25	0,23	KLLT2502510
KLL250 T	1,2	250	25	0,28	KLLT2502512
KLL250 T	1,5	250	25	0,35	KLLT2502515
KLL300 T	0,8	300	25	0,21	KLLT3002508
KLL300 T	1	300	25	0,27	KLLT3002510
KLL300 T	1,2	300	25	0,32	KLLT3002512
KLL300 T	1,5	300	25	0,40	KLLT3002515
KLL400 T	0,8	400	25	0,27	KLLT4002508
KLL400 T	1	400	25	0,33	KLLT4002510
KLL400 T	1,2	400	25	0,40	KLLT4002512
KLL400 T	1,5	400	25	0,50	KLLT4002515
KLL500 T	0,8	500	25	0,32	KLLT5002508
KLL500 T	1	500	25	0,40	KLLT5002510
KLL500 T	1,2	500	25	0,48	KLLT5002512
KLL500 T	1,5	500	25	0,60	KLLT5002515
KLL600 T	0,8	600	25	0,37	KLLT6002508
KLL600 T	1	600	25	0,47	KLLT6002510
KLL600 T	1,2	600	25	0,56	KLLT6002512
KLL600 T	1,5	600	25	0,70	KLLT6002515

Крышка лестничного лотка крестообразного КLLК

Крышки лотков монтажных

Крышка лестничного лотка крестообразного КLLК

Применяется в местах разветвления кабельной трассы на 4 направления к лоткам лестничным типа LL для защиты кабелей от воздействия факторов внешней среды. Соединение лотка с крышкой производится при помощи прижима крышки лотка универсального FU-KL на имеющиеся метизы с установкой дополнительной гайки.

Тип изделия	S, мм	B, мм	Н, мм	Масса, кг, не более	Артикул
KLL50 К	0,7	50	25	0,27	KLLK502507
KLL50 К	0,8	50	25	0,30	KLLK502508
KLL50 К	1	50	25	0,38	KLLK502510
KLL100 К	0,8	100	25	0,46	KLLK1002508
KLL100 К	1	100	25	0,57	KLLK1002510
KLL100 К	1,2	100	25	0,69	KLLK1002512
KLL100 К	1,5	100	25	0,86	KLLK1002515
KLL150 К	0,8	150	25	0,64	KLLK1502508
KLL150 К	1	150	25	0,80	KLLK1502510
KLL150 К	1,2	150	25	0,96	KLLK1502512
KLL150 К	1,5	150	25	1,21	KLLK1502515
KLL200 К	0,8	200	25	0,86	KLLK2002508
KLL200 К	1	200	25	1,07	KLLK2002510
KLL200 К	1,2	200	25	1,29	KLLK2002512
KLL200 К	1,5	200	25	1,61	KLLK2002515
KLL250 К	0,8	250	25	1,11	KLLK2502508
KLL250 К	1	250	25	1,38	KLLK2502510
KLL250 К	1,2	250	25	1,66	KLLK2502512
KLL250 К	1,5	250	25	2,08	KLLK2502515
KLL300 К	0,8	300	25	1,39	KLLK3002508
KLL300 К	1	300	25	1,73	KLLK3002510
KLL300 К	1,2	300	25	2,08	KLLK3002512
KLL300 К	1,5	300	25	2,60	KLLK3002515
KLL400 К	0,8	400	25	2,04	KLLK4002508
KLL400 К	1	400	25	2,55	KLLK4002510
KLL400 К	1,2	400	25	3,06	KLLK4002512
KLL400 К	1,5	400	25	3,83	KLLK4002515
KLL500 К	0,8	500	25	2,82	KLLK5002508
KLL500 К	1	500	25	3,52	KLLK5002510
KLL500 К	1,2	500	25	4,23	KLLK5002512
KLL500 К	1,5	500	25	5,29	KLLK5002515
KLL600 К	0,8	600	25	3,72	KLLK6002508
KLL600 К	1	600	25	4,65	KLLK6002510
KLL600 К	1,2	600	25	5,59	KLLK6002512
KLL600 К	1,5	600	25	6,98	KLLK6002515

Крышка лотка прямого (тип ЛТ)

Крышки лотков монтажных

чертёж

Крышка поворота лотка в горизонте на 90° (тип ЛТ)

Крышки лотков монтажных

чертёж

Крышка поворота лотка в горизонте на 45° (тип ЛТ)

Крышки лотков монтажных

чертёж

Крышка лотка тройникового (тип ЛТ)

Крышки лотков монтажных

чертёж

Крышка ответвителя лотка в горизонте (тип ЛТ)

Крышки лотков монтажных

чертёж

Крышка лотка крестообразного (тип ЛТ)

Крышки лотков монтажных

чертёж

Крышка поворота лотка в вертикальной плоскости вниз на 90° (тип ЛТ)

Крышки лотков монтажных

чертёж

Крышка поворота лотка в вертикальной плоскости вниз на 45° (тип ЛТ)

Крышки лотков монтажных

чертёж

Крышка поворота лотка в вертикальной плоскости вверх на 90° (тип ЛТ)

Крышки лотков монтажных

чертёж

Крышка поворота лотка в вертикальной плоскости вверх на 45° (тип ЛТ)

Крышки лотков монтажных

чертёж
